概览
优势和特点
- 2kVAC 隔离式 μModule 转换器 (测试至 3kVDC)
- 已取得 UL 60950 认证，檔案文件 E464570
- 宽输入电压范围：3.1V 至 31V

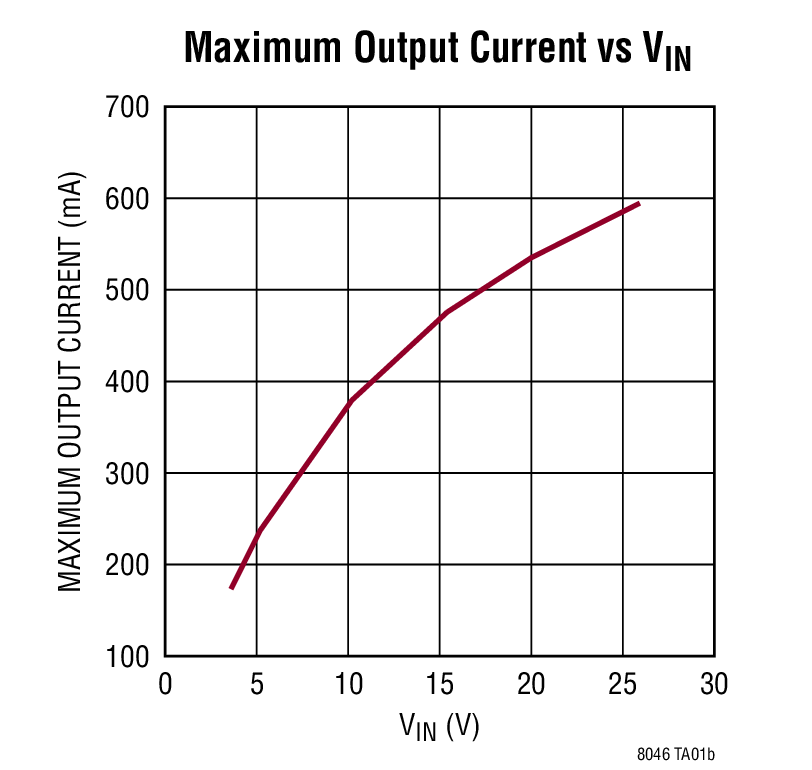

- 可采用 24VIN 提供 5V/550mA 输出
- 1.8V 至 12V 输出电压
- 电流模式控制
- 可编程软起动
- 可由用户配置的欠压闭锁
- 采用 SnPb 或符合 RoHS 标准的涂层

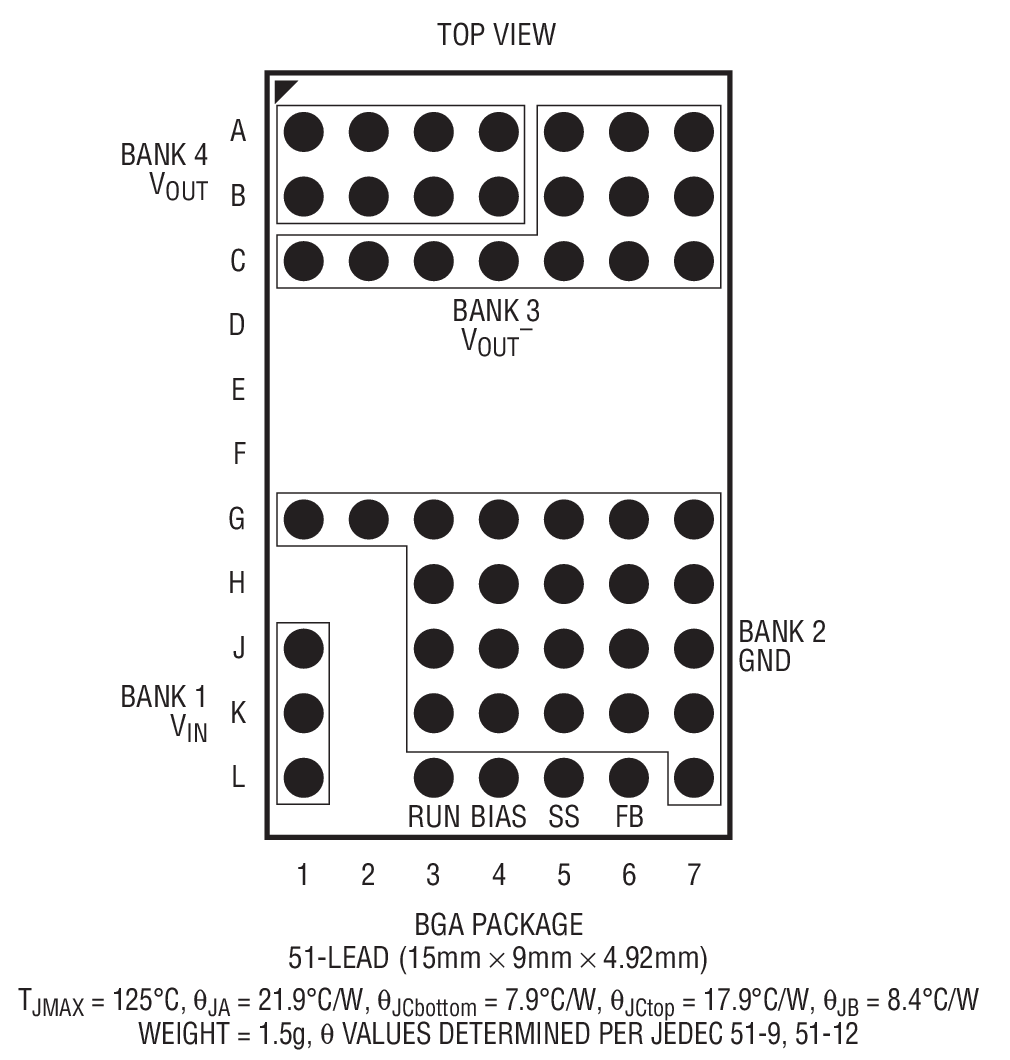

- 9mm x 15mm x 4.92mm BGA 封装
产品详情
LTM®8046 是一款隔离型反激式 DC/DC μModule®(微型模块) 转换器。LTM8046 具有 2kVAC 的额定隔离度。封装中内置了开关控制器、功率开关、变压器、以及所有的支持组件。LTM8046 可在一个 3.1V 至 31V 的输入电压范围内运作，支持 1.8V 至 12V 的输出电压范围 (由单个电阻器来设定)。仅需采用输出、输入和偏置电容器便可实现完整的设计。可以采用一个任选的电容器来设定软起动周期。
LTM8046 内置于 9mm x 15mm x 4.92mm 模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8046 采用 SnPb (BGA) 或符合 RoHS 标准的端子涂层。
Applications
- 工业传感器
- 工业开关
- 缓和接地环路
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

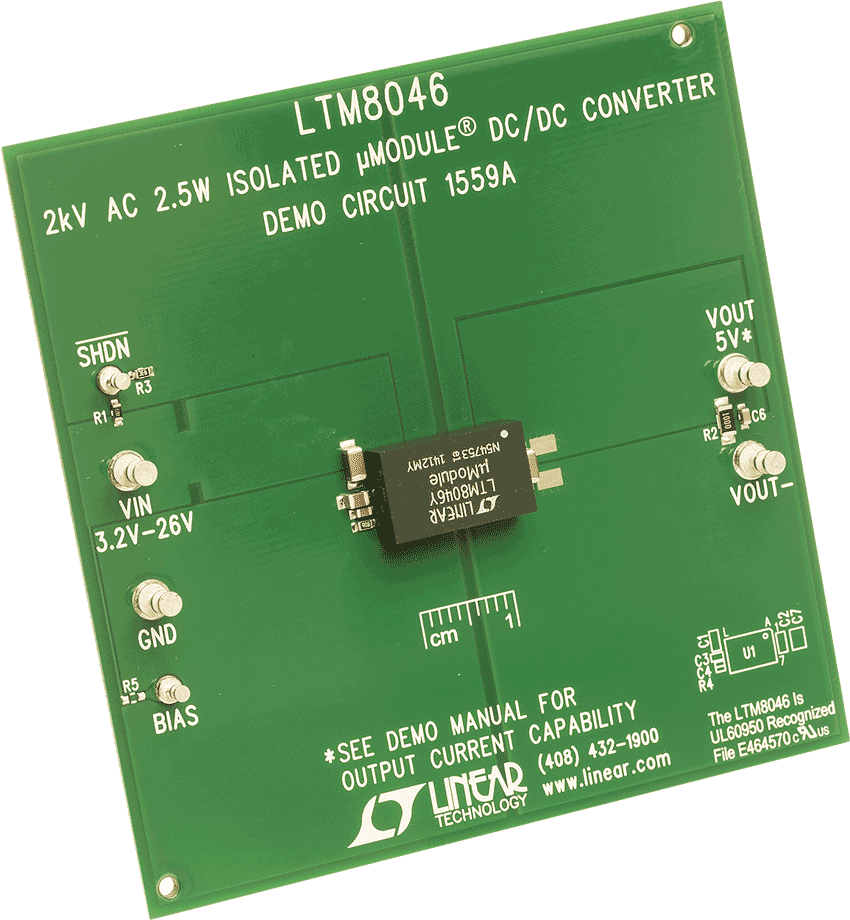

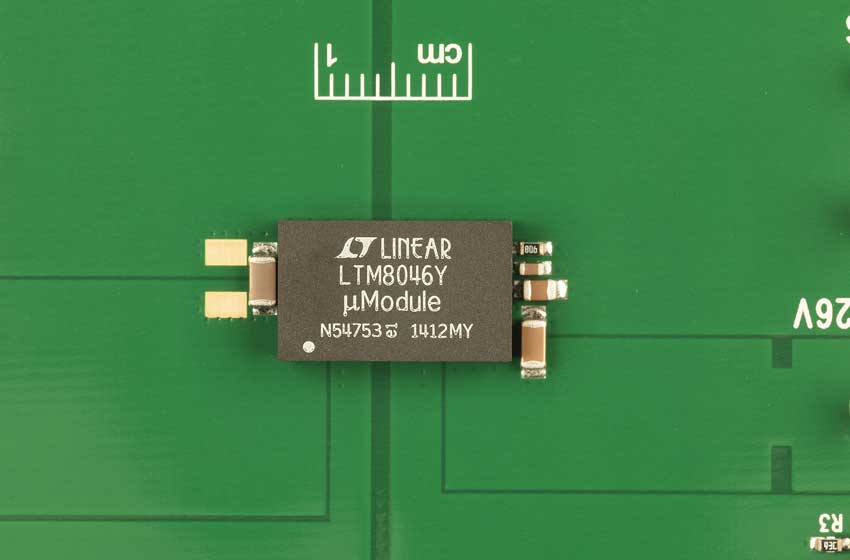

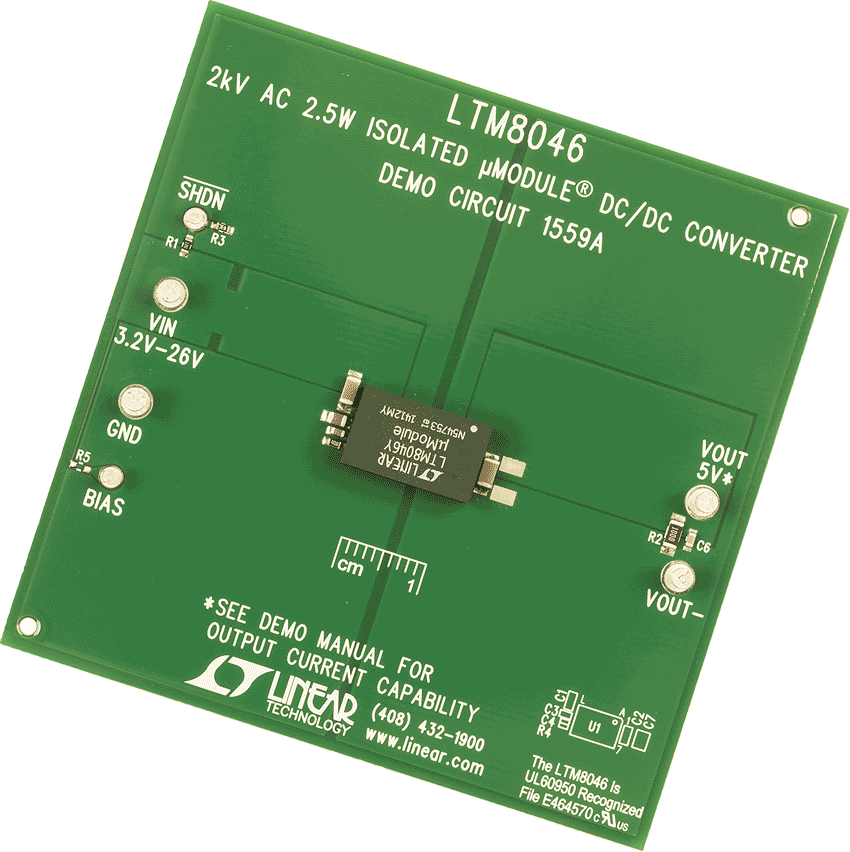

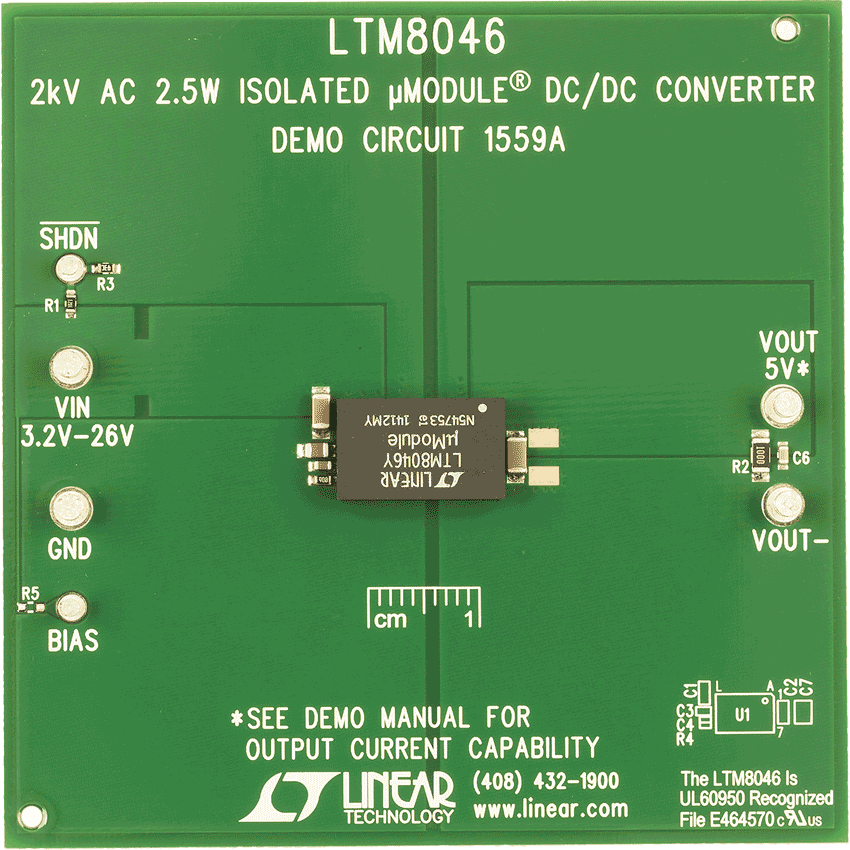

评估套件 (1)
参考资料
-
R598 Reliability Data3/26/2018
-

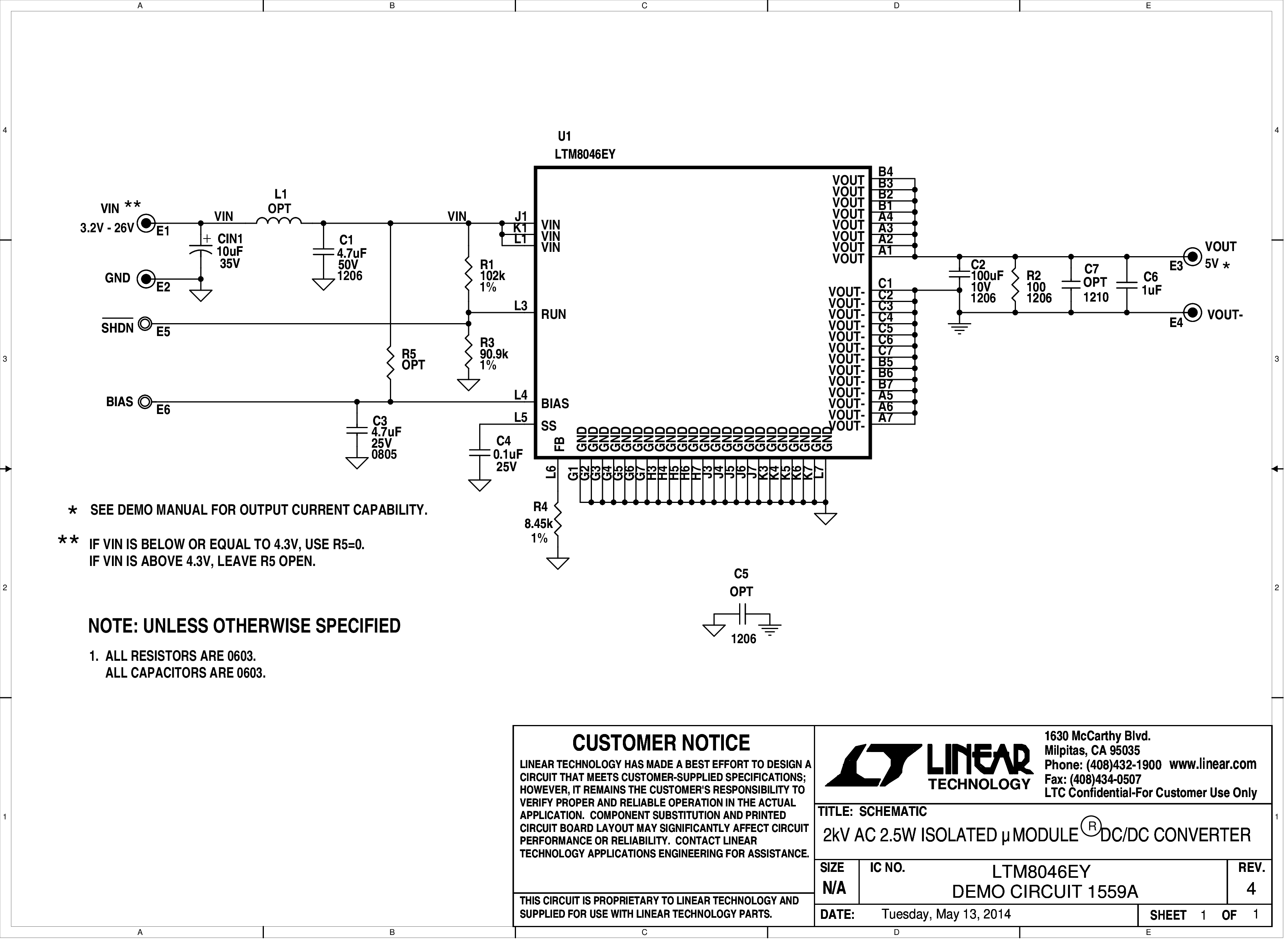

DC1559A - Demo Manual7/16/2014
-
数字隔离器产品选型与资源指南2/7/2020
-
SnPb (Tin-Lead) BGA Packages μModule Power Products7/13/2017
-
μModule Power Products4/4/2017
-
Isolated μModule Power Products3/24/2016
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTM8046
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTM8046EY#PBF | 材料声明 | 质量和可靠性 | 51-Lead BGA (15mm x 9mm x 4.92mm) | |
| LTM8046IY | 材料声明 | 质量和可靠性 | 51-Lead BGA (15mm x 9mm x 4.92mm) | |
| LTM8046IY#PBF | 材料声明 | 质量和可靠性 | 51-Lead BGA (15mm x 9mm x 4.92mm) | |
| LTM8046MPY | 材料声明 | 质量和可靠性 | 51-Lead BGA (15mm x 9mm x 4.92mm) | |
| LTM8046MPY#PBF | 材料声明 | 质量和可靠性 | 51-Lead BGA (15mm x 9mm x 4.92mm) | |
| Wafer Fabrication Data | R598 Reliability Data |
