概览
优势和特点
- 完整的降压型开关模式电源
- 宽输入电压范围：3.6V 至 36V
- 2A 输出电流
- 0.8V 至 10V 输出电压
- 可选开关频率：200kHz 至 2.4MHz
- 符合 EN55022 Class B 标准
- 电流模式控制
- 可编程软起动
- 符合 SnPb (BGA) 或 RoHS 标准 (LGA 和 BAG) 的涂层
- 扁平的表面贴装型 LGA (9mm x 15mm x 2.82mm) 封装和 BGA (9mm x 15mm x 3.42mm) 封装
产品详情
LTM®8032 是一款电磁兼容 (EMC) 36V、2A DC/DC μModule® 降压型转换器，专为符合 EN55022 标准的辐射发射要求而设计。可通过增设标准的滤波器元件来满足传导发射要求。封装中内置了开关控制器、功率开关、电感器、滤波器以及所有的支持元件。LTM8032 可在 3.6V 至 36V 的输入电压范围内运作，支持 0.8V 至 10V 的输出电压范围、以及 200kHz 至 2.4MHz 的开关频率范围 (均由单个电阻器来设定)。仅需采用大容量的输入和输出滤波电容器便可实现完整的设计。由于采用了扁平的封装，因而可以利用 PC 板底部的未用空间以实现高密度负载点调节。
LTM8032 采用耐热性能增强型紧凑和扁平的模压树脂焊盘网格阵列 (LGA) 封装和球式网格阵列 (BGA) 封装，适合采用标准表面贴装设备来进行自动化装配。LTM8032 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。
Applications
- 汽车电池调节
- 便携式产品电源
- 分布式电源调节
- 工业电源
- 墙上变压器调节
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

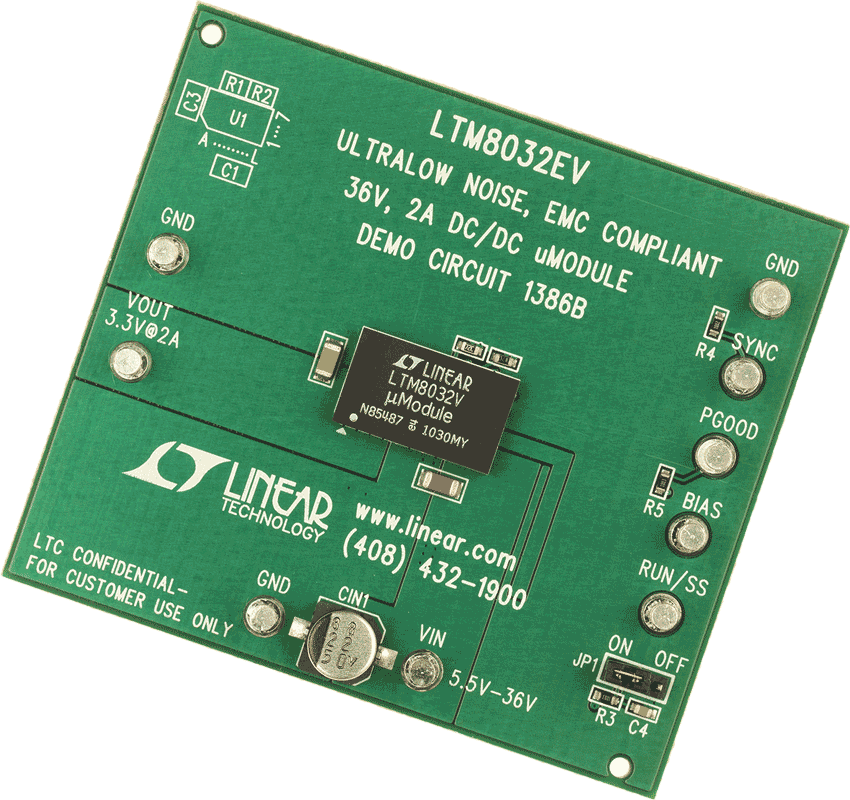

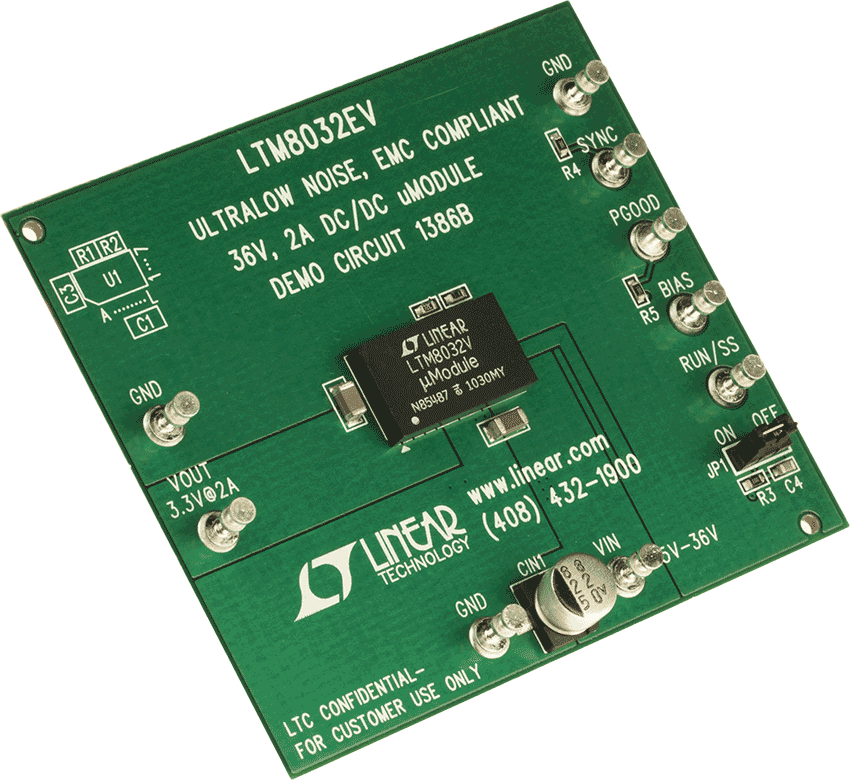

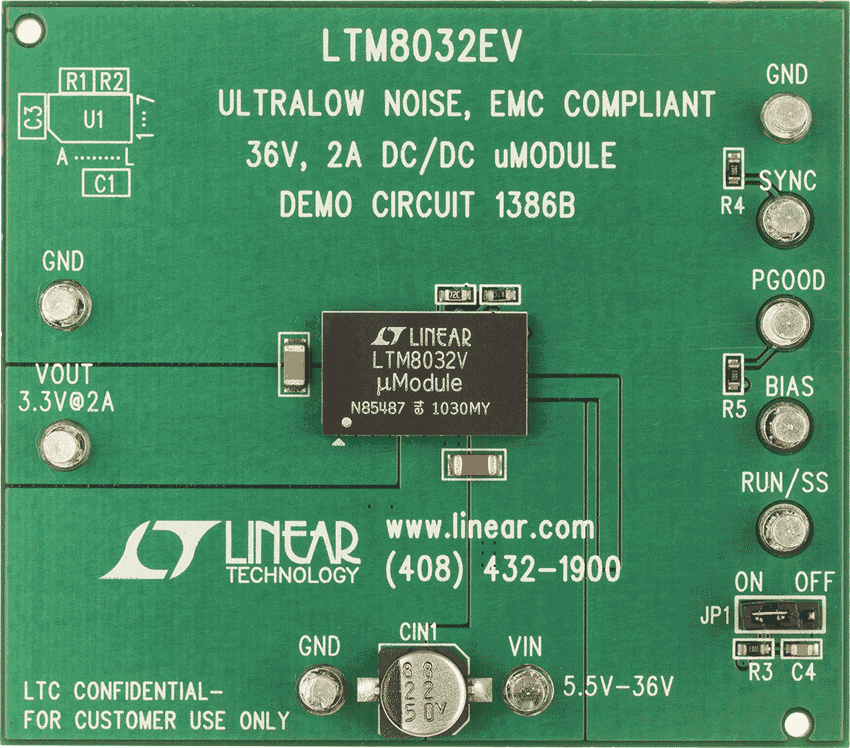

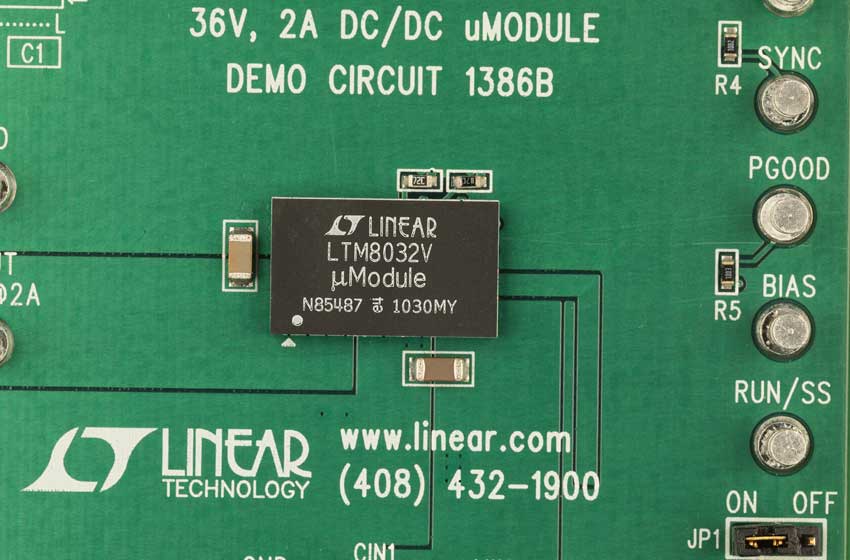

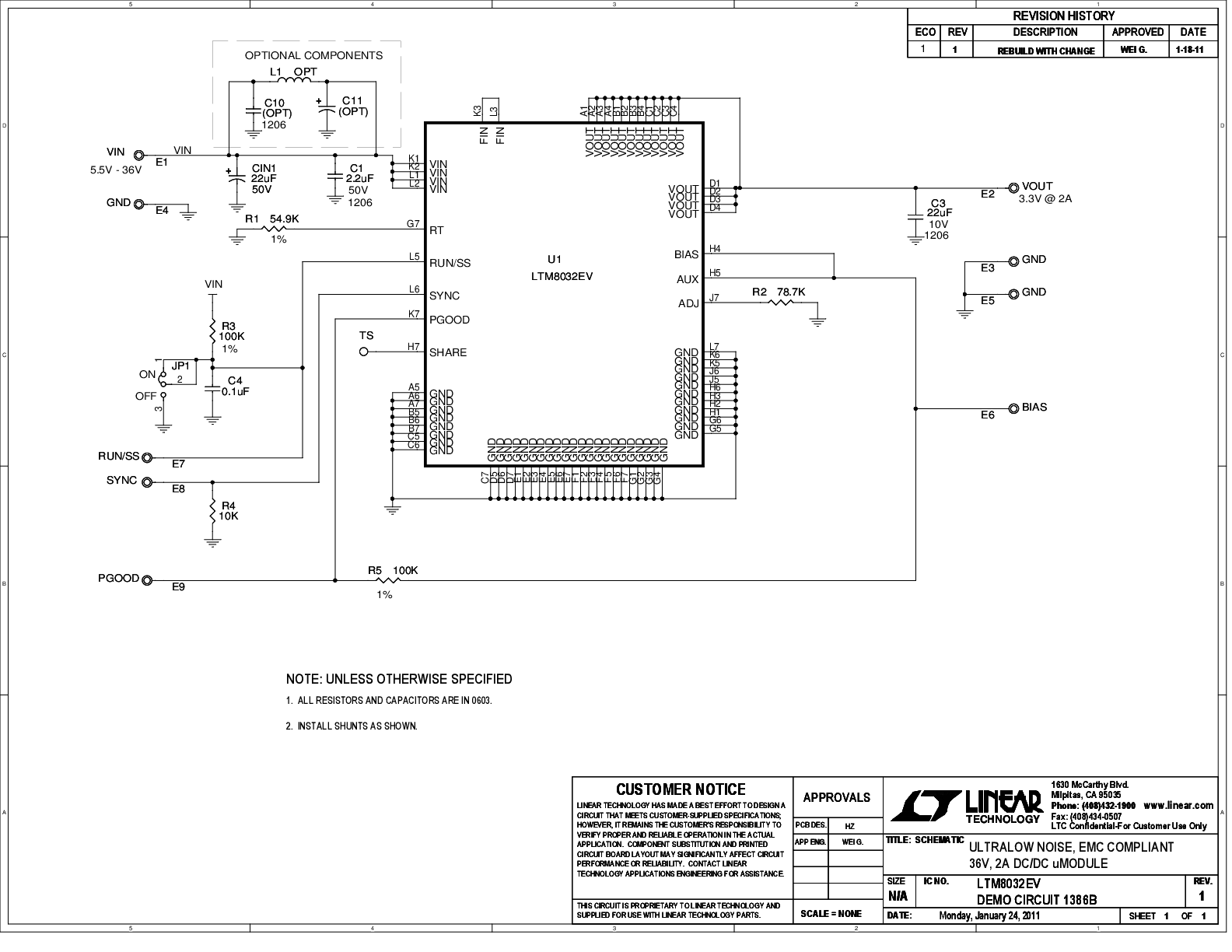

评估套件 (1)
参考资料
-
R598 Reliability Data3/26/2018
-
EMC Test Report EMCS810433/26/2018
-
DC1386B - Demo Manual4/22/2011
-
尽量降低无线系统供电时的电磁干扰6/24/2010
-
EMI Certified Step-Down Converter in 15mm × 9mm μModule Package Produces 1A, 0.8VOUT – 10VOUT from 3.6VIN – 36VIN12/1/2009 LT Journal
-
Eliminate EMI Worries with 2A, 15mm × 9mm × 2.82mm µModule Step-Down Regulator3/1/2009 LT Journal
-
μModule Power Products Simplify Power4/11/2018
-
SnPb (Tin-Lead) BGA Packages μModule Power Products7/13/2017
-
Low EMI μModule Regulators6/22/2017
-
μModule Power Products4/4/2017
-
低噪声 uModule DC/DC 转换器简化了 EMI 设计10/15/2018
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTM8032
配套产品推荐
LTM8032 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTM8032EV#PBF | 材料声明 | 质量和可靠性 | 71-Lead LGA (15mm x 9mm x 2.82mm) | |
| LTM8032EY#PBF | 材料声明 | 质量和可靠性 | 71-Lead BGA (15mm x 9mm x 3.42mm) | |
| LTM8032IV#PBF | 材料声明 | 质量和可靠性 | 71-Lead LGA (15mm x 9mm x 2.82mm) | |
| LTM8032IY | 材料声明 | 质量和可靠性 | 71-Lead BGA (15mm x 9mm x 3.42mm) | |
| LTM8032IY#PBF | 材料声明 | 质量和可靠性 | 71-Lead BGA (15mm x 9mm x 3.42mm) | |
| LTM8032MPV#PBF | 材料声明 | 质量和可靠性 | 71-Lead LGA (15mm x 9mm x 2.82mm) | |
| LTM8032MPY | 材料声明 | 质量和可靠性 | 71-Lead BGA (15mm x 9mm x 3.42mm) | |
| LTM8032MPY#PBF | 材料声明 | 质量和可靠性 | 71-Lead BGA (15mm x 9mm x 3.42mm) | |
