概览

优势和特点

  • 具 5-LDO 可配置阵列的完整降压型开关模式电源
  • 降压开关电源
    • 准确度达 10% 的可调输出电流限值
    • 恒定电流、恒定电压操作
    • 宽输入电压范围:6V 至 36V
    • 1.2V 至 24V 输出电压
  • 可配置输出 LDO 阵列
    • 5 个 1.1A 可并联输出
    • 输出可调范围:0V 至 24V
    • 低输出噪声:90μVRMS (100Hz 至 1MHz)

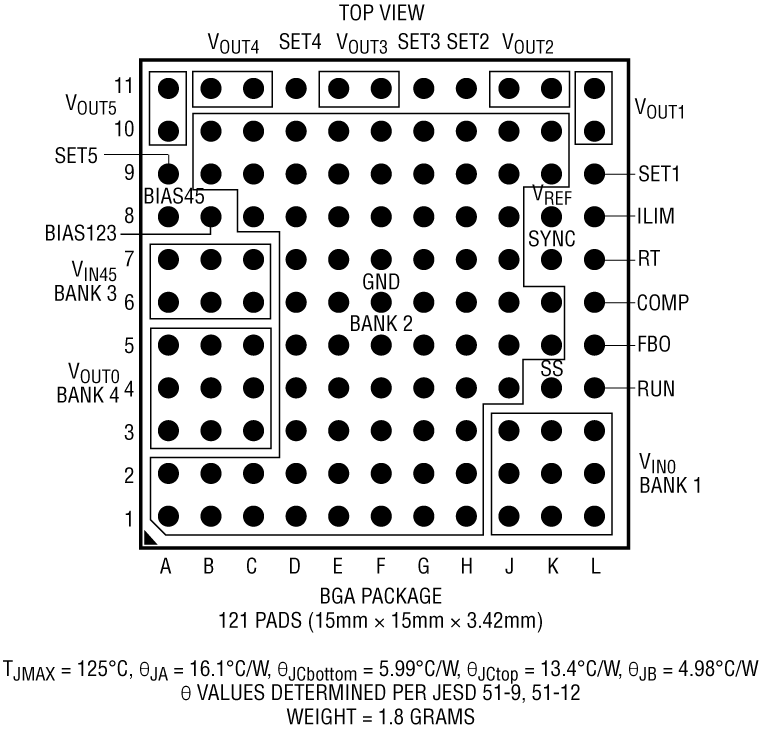

  • 15mm x 15mm x 3.42mm 表面贴装型 BGA 封装

产品详情

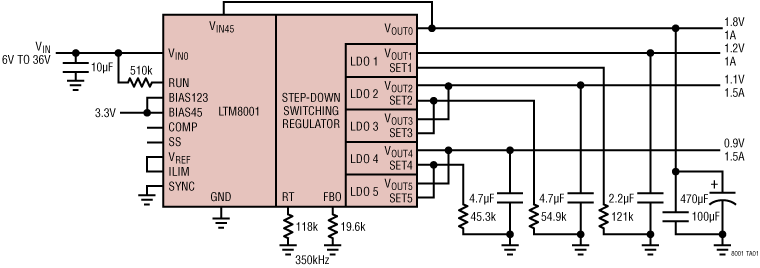

LTM®8001 是一款具有一个 5 输出可配置 LDO 阵列的 36VIN、5A 降压型 μModule®稳压器。LTM8001 降压型稳压器可在一个 6V 至 36V 的输入电压范围内运作,支持 1.2V 至 24V 的输出电压范围。位于降压稳压器之后的是一个由 5 个 1.1A 线性稳压器构成的阵列,这些线性稳压器的输出可进行并联连接以适应多种负载组合。这些 LDO 中有 3 个连接至降压稳压器的输出端,而另外 2 个则共同连接至一个非专用的输入。

由于采用了扁平的封装 (高度仅 3.42mm),因而可以利用 PC 板底部上的未用空间,以实现高密度负载点调节。LTM8001 采用耐热性能增强型的紧凑 (15mm x 15mm) 和扁平 (高度仅 3.42mm) 模压树脂球栅阵列 (BGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8001 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。


Applications

  • FPGA、DSP、ASIC 和微处理器电源
  • 服务器和存储设备
  • RF 收发器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

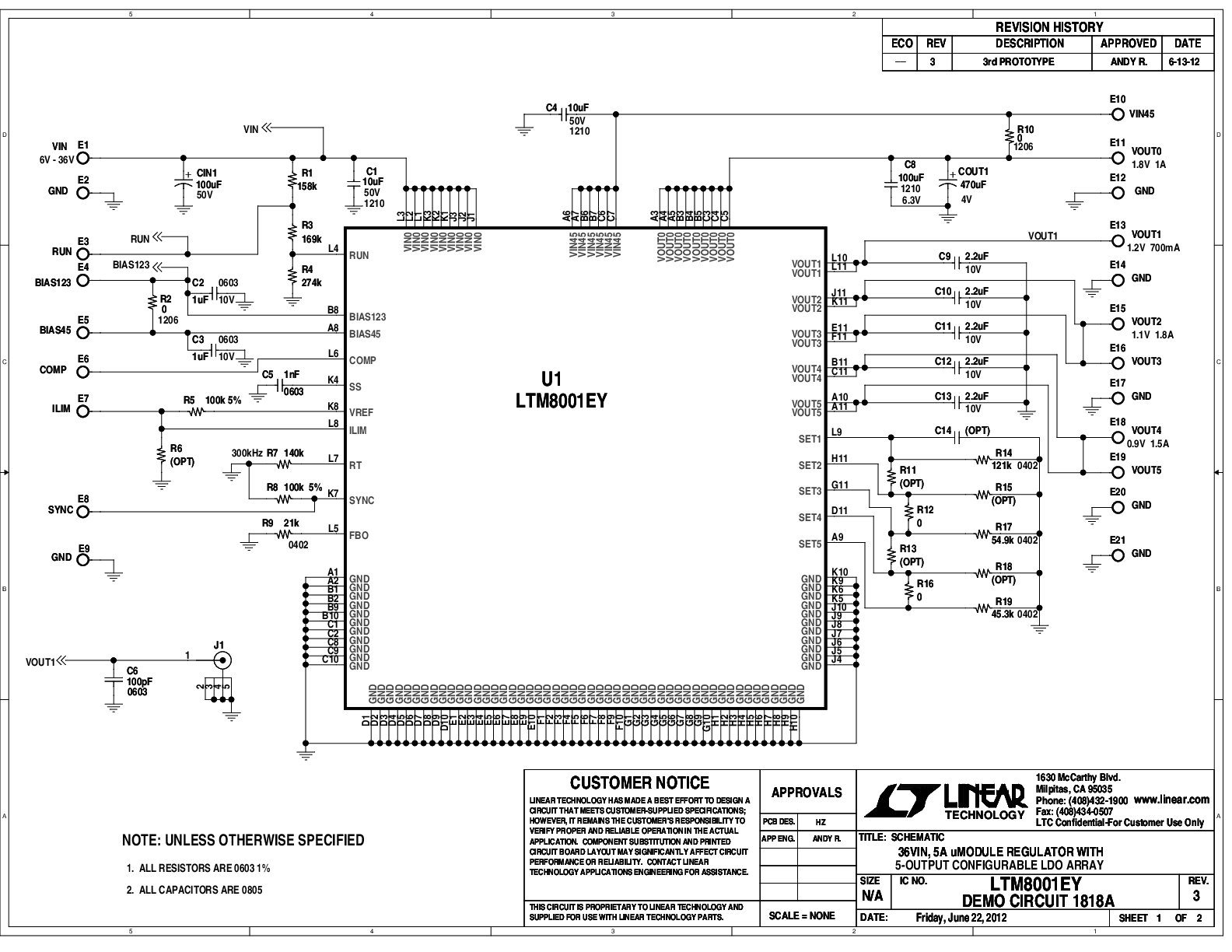

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LTM8001
