LTM4658

低VIN、高效率、10 A降压型DC/DC μModule稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 4
特性
  • 微型表面贴装、4mm × 4mm × 4.32mm LGA 封装和4mm×4mm x 4.62mm BGA封装
  • Silent Switcher®2 架构
  • 超低 EMI 噪声
  • 输入电压范围:2.25V 至 5.5V
  • 输出电压范围:0.5V 至 VIN
  • 10A 直流输出电流
  • 电流模式控制,快速瞬态响应
  • 与多个 LTM4658 多相并联均流
  • 输出软启动与电压跟踪
  • 外部频率同步
  • 可选脉冲跳跃模式
  • 电源正常指示器
  • 裸片温度监控输出
  • 过压、过流和过热保护
更多细节
show more Icon

LTM4658是一款完整的10A降压型开关模式µModule(微型模块)稳压器,采用小型4mm × 4mm × 4.32mm BGA封装。封装中包含开关控制器、功率MOSFET、电感和所有支持组件。在2.25V至5.5V的输入电压范围内工作时,LTM4658支持通过外部电阻设置的0.5V至VIN输出电压范围。其高效率设计可提供10A连续输出电流。只需要陶瓷输入和输出电容。

LTM4658采用Silent Switcher 2架构,配有内部热回路旁置电容,可以在高开关频率下实现低EMI和高效率。

LTM4658还支持频率同步、多相操作、可选脉冲跳跃模式操作、用于电源轨时序控制的输出电压跟踪。其高开关频率和电流模式架构可在不牺牲稳定性的情况下对输入电压变化和负载变化作出快速响应。

故障保护特性包括过压、过流和过热保护。LTM4658是符合RoHS标准的无铅产品。

应用

  • 电信、数据通信、网络系统
  • 光学模块
  • 工业设备
  • 负载点调整
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM4658EV#PBF
  • HTML
  • HTML
LTM4658EY#PBF
  • HTML
  • HTML
LTM4658IV#PBF
  • HTML
  • HTML
LTM4658IY#PBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

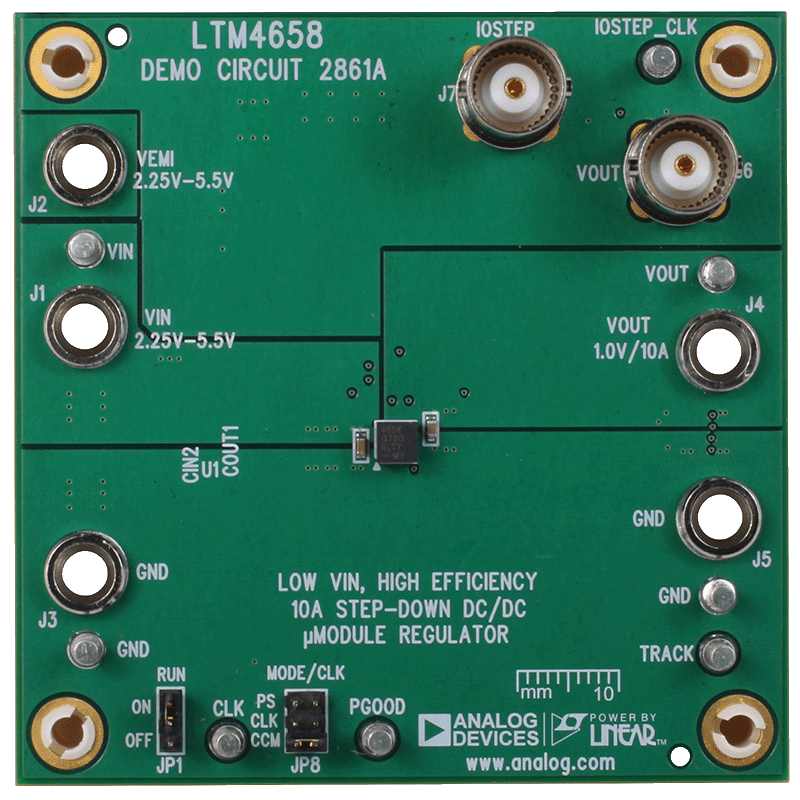

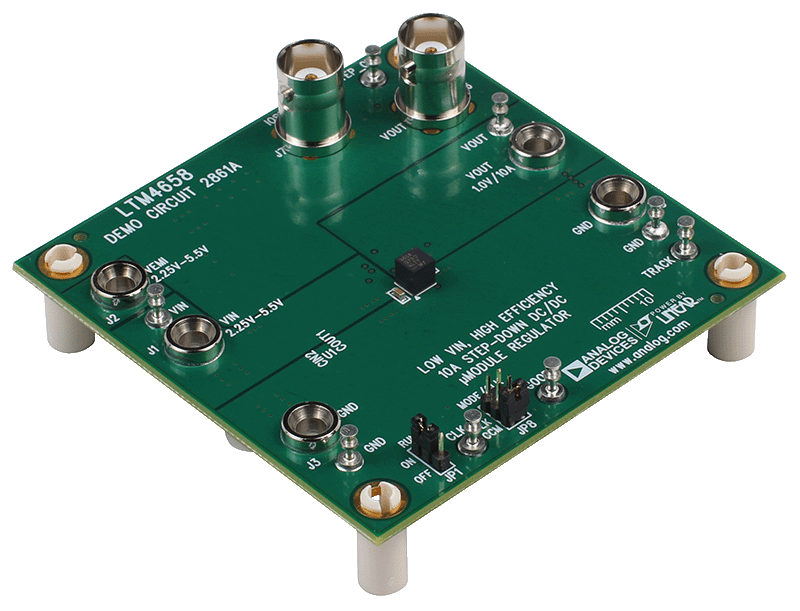

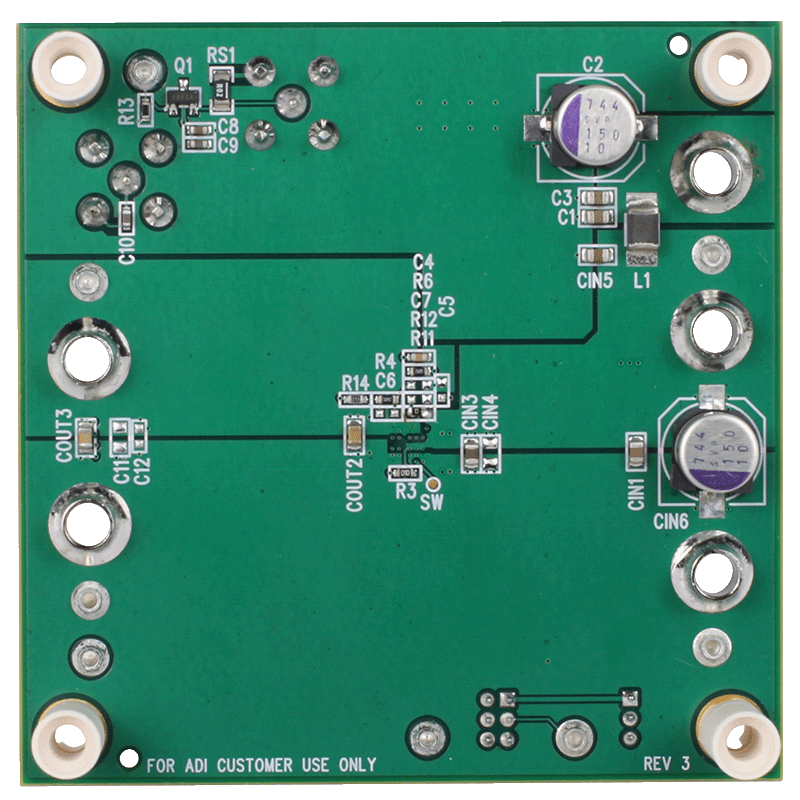

DC2861A

LTM4658|低VIN、高效率、10 A降压型DC/DC μModule稳压器

zoom

DC2861A

LTM4658|低VIN、高效率、10 A降压型DC/DC μModule稳压器

LTM4658|低VIN、高效率、10 A降压型DC/DC μModule稳压器

产品详情

演示电路2861A内置LTM4658,这是一款高效率10A降压型电源μModule® 稳压器。输入电压范围为2.25V至5.5V。输出电压范围为0.5V至VIN。对于某些VIN、VOUT、频率和热条件,可能须降额使用。DC2861A提供SSTT引脚,允许用户对输出跟踪、软启动周期和芯片温度监控进行编程。

MODE/SYNC引脚将开关频率与外部时钟同步,作为时钟输出,或设置PWM模式。它可以从外部同步到1MHz至2.25MHz的时钟。PWM操作模式是用于低噪声的强制连续模式或用于在轻负载下实现高效率的脉冲跳跃(PS)模式。LTM4658在同步期间默认为强制继续模式。当FREQ和MODE/SYNC引脚都连接到VIN时,LTM4658以脉冲跳跃模式工作。

LTM4658具有内部补偿电路,对于各种输出电容,即便使用全陶瓷型输出电容,也能保证足够的稳定性裕量和良好的瞬态性能。

对于需要超过10A电流的输出负载,可以并联多个LTM4658错相运行,以提供更多输出电流,而不会增加输入和输出电压纹波。

在使用或修改演示电路DC2861A之前,必须仔细阅读本演示手册和LTM4658数据手册。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
