LTM4651

符合 EN55022B 规格的 58V、24W、负输出 DC/DC µModule 稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 完整的低 EMI 开关模式电源
  • 符合 EN55022 Class B 规格
  • 宽的输入电压范围:3.6V 至 58V
  • 高达 4A 的输出电流60°C,200LFM
    • 24W 输出 (从 12VIN 至 –24VOUT 转换),PLOSS = 5W,TA = 60°C,tRISE = 60°C, 200LFM
  • 输出电压范围:–26.5V ≤ VOUT ≤ –0.5V
    • 安全工作区:VIN +|VOUT|≤ 58V
  • 在整个电压、负载和温度 (–40°C 至 125°C) 范围内具有 ±1.67% 的总 DC 输出电压误差
  • 可利用多个 LTM4651 实现并联和均流
  • 恒定频率电流模式控制
  • 频率同步范围:250kHz 至 3MHz
  • 电源良好指示器和可编程软启动
  • 过流 / 过压 / 过热保护
  • 15mm x 9mm x 5.01mm BGA 封装

更多细节
show more Icon

LTM®4651 是一款超低噪声、58V、24W DC/DC μModule® 负输出拓扑稳压器。它从一个正输入电源电压 (VIN) 调节一个负输出电压 (VOUT),并且专为满足 EN55022 规格的辐射发射要求而设计。传导发射要求可通过增设标准的滤波器组件来满足。封装中内置了开关控制器、功率 MOSFET、电感器、滤波器和支持组件。

LTM4651 能够把 VOUT调节一个介于 –0.5V 和 –26.5V 之间的数值,前提是其输入和输出电压遵从 LTM4651 的安全工作区准则:VIN +|VOUT|≤ 58V。LTM4651 支持一个 250kHz 至 3MHz 的开关频率范围 (默认值为 400kHz),而且该模块可同步至一个外部时钟。

尽管该器件是一款负输出拓扑稳压器,但是连接至 LTM4651 的 RUN、PGOOD 或CLKIN 引脚并不需要电平移位电路;这些引脚参考于 GND。

LTM4651 可提供 15mm x 9mm x 5.01mm BGA 封装,采用 SnPb 或符合 RoHS 标准的端子涂层。



Applications

  • 航空电子、工业控制和测试设备
  • 视频、成像和仪表
  • 48V 电信和网络电源
  • RF 系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM4651EY#PBF
  • HTML
  • HTML
LTM4651IY
  • HTML
  • HTML
LTM4651IY#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4651EY#PBF

量产

LTM4651IY

量产

LTM4651IY#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

2月 5, 2020

- 20_0127

Supplier Material Change for µModule

LTM4651EY#PBF

量产

LTM4651IY

量产

LTM4651IY#PBF

量产

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4651EY#PBF

量产

LTM4651IY

量产

LTM4651IY#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

2月 5, 2020

- 20_0127

arrow down

Supplier Material Change for µModule

LTM4651EY#PBF

量产

LTM4651IY

量产

LTM4651IY#PBF

量产

4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

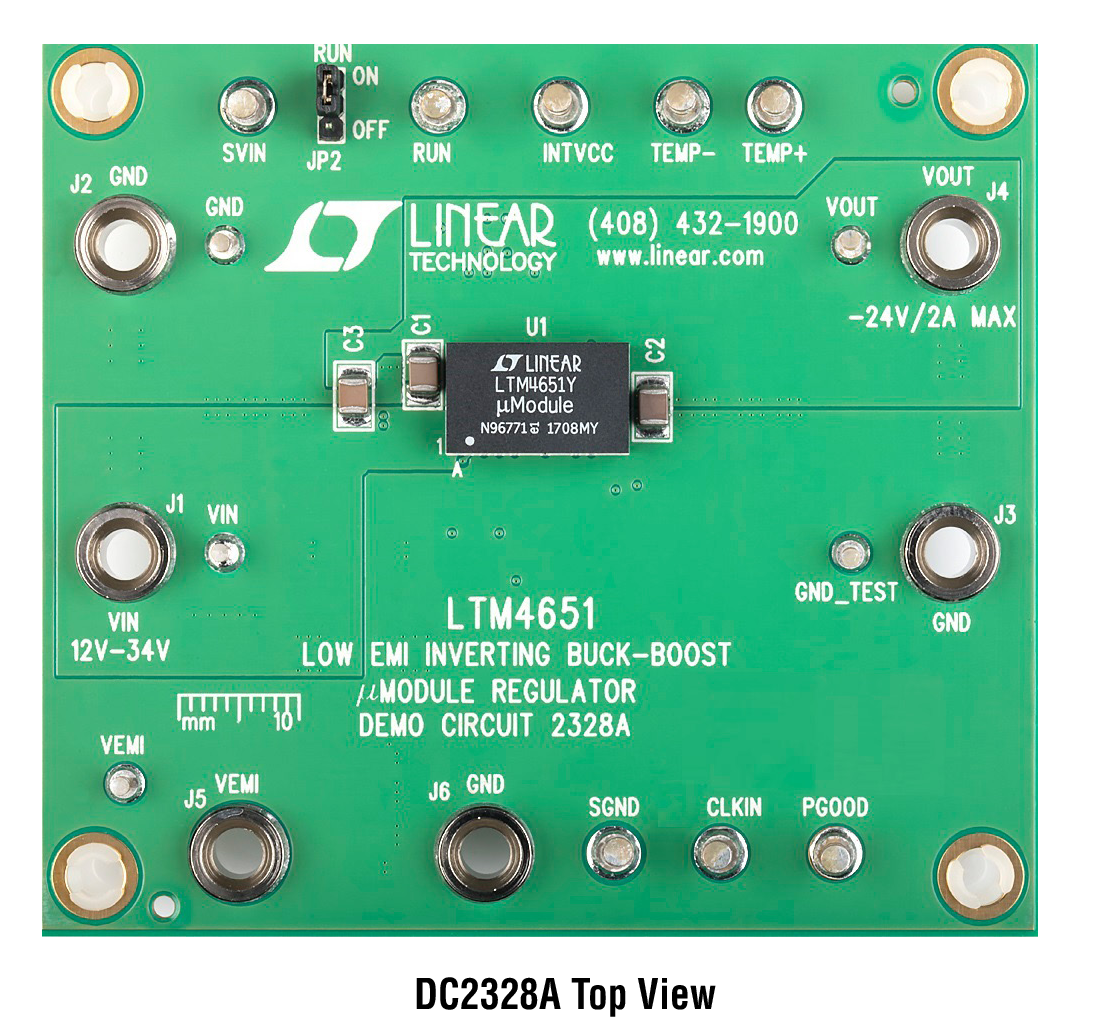

DC2328A

LTM4651 Demo Board | EN55022B Compliant 58V, 24W Inverting-Output DC/DC μModule Regulator

zoom

DC2328A

LTM4651 Demo Board | EN55022B Compliant 58V, 24W Inverting-Output DC/DC μModule Regulator

LTM4651 Demo Board | EN55022B Compliant 58V, 24W Inverting-Output DC/DC μModule Regulator

产品详情

Demonstration circuit 2328A is an inverting buck-boost converter with 12V to 34V input voltage, –24V output voltage and max 2A output current capability, which features the LTM4651Y. The LTM4651 is an ultralow noise, 58V, 24W inverting-topology DC/DC µModule regulator. It is designed to meet the radiated emissions requirement of EN55022B. A switching frequency range of 250kHz to 3MHz is supported and the module can synchronize to an external clock. The LTM4651 data sheet must be read in conjunction with this demo manual prior to working on or modifying demo circuit DC2328A.
