LTC4266

四通道 IEEE 802.3at 以太网供电控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 4 个独立的 PSE 通道
  • 符合 IEEE 802.at Type 1 和 Type 2 标准
  • 0.34Ω 总通道电阻
    • 每个端口的消耗功率为 130mW (在 600mA)
  • 高级电源管理
    • 8 位可编程电流限值 (ILIM)
    • 7 位可编程过载电流 (ICUT)
    • 预选端口的快速关断
    • 14.5 位端口电流 / 电压监视
    • 两事件分级
  • 非常高可靠性的 4 点 PD 检测:
    • 两点施加电压
    • 两点施加电流
  • 高电容老式设备检测
  • 与 LTC4295A-1 和 LTC4258 的引脚与 SW 兼容
  • 1MHz I2C 兼容型串行控制接口
  • 中跨延时定时器
  • 支持专有的功率高达 25W
  • 采用 38 引脚 5mm x 7mm QFN 和 36 引脚 SSOP 封装

更多细节
show more Icon

LTC®4266 是一款四通道供电设备 (PSE) 控制器,专为在符合 IEEE 802.3 Type 1 和 Type 2 标准 (高功率) 的以太网供电 (PoE) 系统中使用而设计。外部功率 MOSFET 增强了系统可靠性并较大限度地减小了通道电阻,从而削减了功耗并免除增设散热器的需要,即使在 Type 2 功率级条件下也不例外。外部功率元件还允许在非常高的功率级上使用,同时在其他方面依然保持与 IEEE 标准的兼容性。额定电压为 80V 的端口引脚提供了针对外部故障的坚固型保护。

LTC4266 所拥有的高级电源管理功能包括:电流和电压回读以及可编程 ICUT 和 ILIM 门限。可用的 C 语言程序库简化了电源管理软件开发;一种任选的 AUTO 模式提供了完全符合 IEEE 标准的独立型运作,而无需使用软件。专有的 4 点 PD 检测电路较大限度地减少了 PD 误检测,同时支持老式电话操作。利用内置的两事件分级能力和延时定时功能电路对中跨操作提供了支持。主机通信通过一个 1MHz I2C 串行接口实现。

LTC4266 采用 5mm x 7mm QFN 封装,与同类竞争解决方案相比显著地缩减了板级空间。另外,还可提供一种与老式设备相兼容的 36 引脚 SSOP 封装。


应用

  • 高功率 PSE 开关 / 路由器
  • 高功率 PSE 中跨

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC4266CGW#PBF
  • HTML
  • HTML
LTC4266CGW#TRPBF
  • HTML
  • HTML
LTC4266CUHF#PBF
  • HTML
  • HTML
LTC4266CUHF#TRPBF
  • HTML
  • HTML
LTC4266IGW#PBF
  • HTML
  • HTML
LTC4266IGW#TRPBF
  • HTML
  • HTML
LTC4266IUHF#PBF
  • HTML
  • HTML
LTC4266IUHF#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0174

Laser Top Mark Conversion for SSOP_W Package Assembled in ADPG [PNG]

LTC4266CGW#PBF

量产

LTC4266CGW#TRPBF

量产

LTC4266IGW#PBF

量产

LTC4266IGW#TRPBF

量产

11月 8, 2021

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4266CGW#PBF

量产

LTC4266CGW#TRPBF

量产

LTC4266CUHF#PBF

量产

LTC4266CUHF#TRPBF

量产

LTC4266IGW#PBF

量产

LTC4266IGW#TRPBF

量产

LTC4266IUHF#PBF

量产

LTC4266IUHF#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 10, 2022

- 22_0174

arrow down

Laser Top Mark Conversion for SSOP_W Package Assembled in ADPG [PNG]

LTC4266CGW#PBF

量产

LTC4266CGW#TRPBF

量产

LTC4266IGW#PBF

量产

LTC4266IGW#TRPBF

量产

11月 8, 2021

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4266CGW#PBF

量产

LTC4266CGW#TRPBF

量产

LTC4266CUHF#PBF

量产

LTC4266CUHF#TRPBF

量产

LTC4266IGW#PBF

量产

LTC4266IGW#TRPBF

量产

LTC4266IUHF#PBF

量产

LTC4266IUHF#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统


Software Interface Datasheet
Info:False

The software interface datasheet for this PSE may be requested from the Software Request Form (SRF). This datasheet describes the I2C interface and programming details for the respective PSE controller.


QuikEval
Info:False

The QuikEval system is a USB-based product demonstration and data acquisition system that allows users to quickly evaluate the performance of products. The system consists of a USB Data Acquisition Controller board (DC590B) that connects to individual daughter cards for specific products.

评估套件

评估套件 1

reference details image

DC1366B

LTC4266 演示板 | 25.5W PoE + 4 端口中跨 PSE(需要 DC590)

zoom

DC1366B

LTC4266 演示板 | 25.5W PoE + 4 端口中跨 PSE(需要 DC590)

LTC4266 演示板 | 25.5W PoE + 4 端口中跨 PSE(需要 DC590)

产品详情

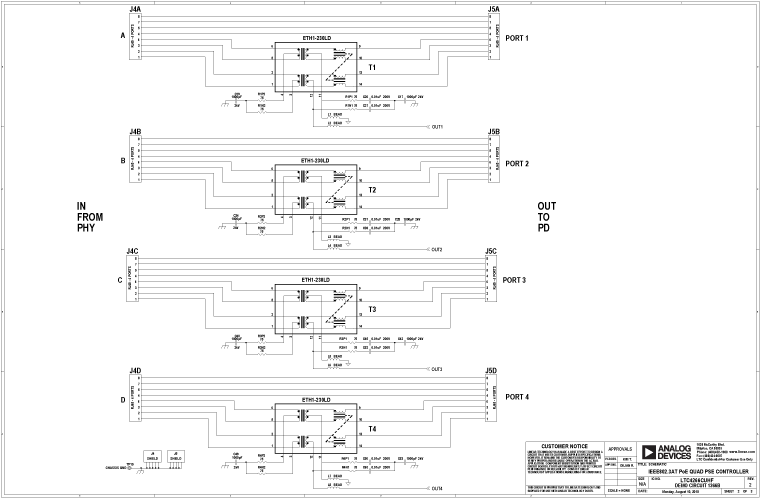

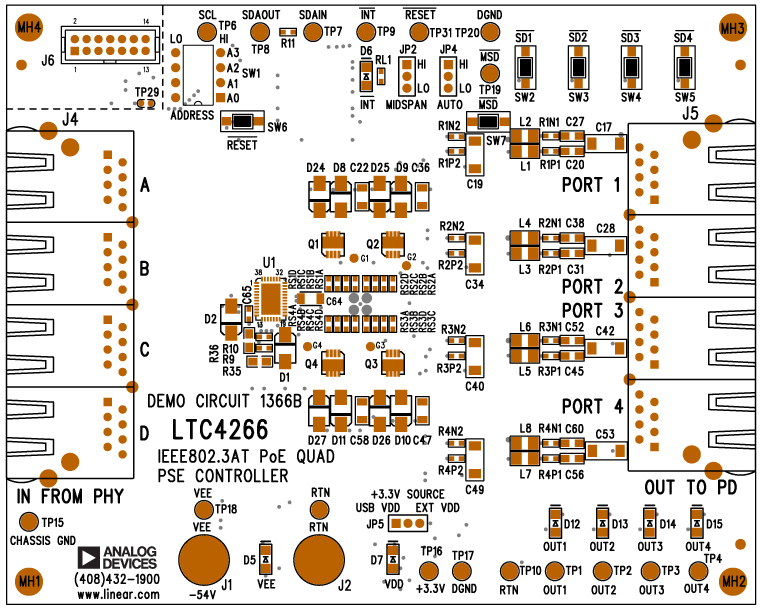

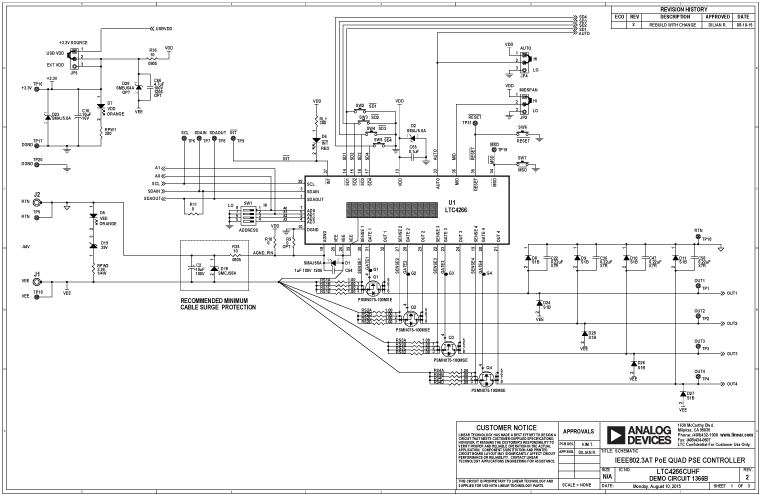

演示电路 DC1366B 内置 LTC4266,一款集成 I2C® 接口的四通道网络电源控制器,设计用于兼容 IEEE 802.3at 的供电设备(PSE)。四个独立的通道集成在小型 5mm × 7mm 38 引脚 QFN 封装中,用于控制外部N沟道功率 MOSFET。
