LTC3869

推荐用于新设计

双通道、两相、同步降压型 DC/DC 控制器

数据手册产品选型表

产品模型: 10

Viewing:

产品详情

双通道、180° 定相控制器降低了所需的输入电容以及由电源引起的噪声
准确的多相电流匹配
R_SENSE 或 DCR 电流检测
±0.75% 0.6V 输出电压准确度
可锁相固定频率：250kHz 至 780kHz
高效率：达 95%
双路 N 沟道 MOSFET 同步驱动
宽 V_IN范围：工作时为 4V 至 38V (最大值为 40V)
宽 V_OUT范围：工作时为 0.6V 至 12.5V
可调软起动电流斜坡上升或跟踪
折返输出电流限制
输出过压保护
电源良好输出电压监视器
5V 低压差稳压器
小外形 28 引脚 QFN 封装和窄体 SSOP 封装

产品模型: 10

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3869EUF#PBF	28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3869EUF#TRPBF	28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3869EUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3869EUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3869IGN-2#PBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3869IGN-2#TRPBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3869IUF#PBF	28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3869IUF#TRPBF	28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3869IUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3869IUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

1月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LTC3869EUF#PBF	量产
LTC3869EUF#TRPBF	量产
LTC3869EUFD#PBF	量产
LTC3869EUFD#TRPBF	量产
LTC3869IUF#PBF	量产
LTC3869IUF#TRPBF	量产
LTC3869IUFD#PBF	量产
LTC3869IUFD#TRPBF	量产
12月 28, 2020 - 20_0245 Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
		PCN20_0245_Form Material_Report Delta Qualification Matrix Other Qualification Results Summary
LTC3869EUF#PBF	量产
LTC3869EUF#TRPBF	量产
LTC3869EUFD#PBF	量产
LTC3869EUFD#TRPBF	量产
LTC3869IGN-2#PBF	量产
LTC3869IGN-2#TRPBF	量产
LTC3869IUF#PBF	量产
LTC3869IUF#TRPBF	量产
LTC3869IUFD#PBF	量产
LTC3869IUFD#TRPBF	量产
8月 10, 2022 - 22_0177 Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL
		PCN22_0177_Form Material_Report Delta Qualification Matrix
LTC3869IGN-2#PBF	量产
LTC3869IGN-2#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
保护开关和控制器 1
LT4363	推荐用于新设计	具电流限制功能的高电压浪涌抑制器
电路监控器 1
LTC2960	推荐用于新设计	36V、纳安级电流、两输入电压监视器
电源系统管理(PSM)和时序控制器 1
LTC2974	推荐用于新设计	具有精确输出电流的4通道PMBus电源系统管理器
开关稳压器和控制器 1
LTC3880	推荐用于新设计	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

部分模型	产品周期	描述
LTC2974	推荐用于新设计	具有精确输出电流的4通道PMBus电源系统管理器
LTC3880	推荐用于新设计	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
LT4363	推荐用于新设计	具电流限制功能的高电压浪涌抑制器
LTC2960	推荐用于新设计	36V、纳安级电流、两输入电压监视器

工具及仿真模型

LTspice 4

LTspice中提供以下器件型号：

LTC3869
LTC3869-2

LTpowerCAD 4

LTpowerCAD中提供以下器件的设计工具：

LTC3869
LTC3869-2

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

LTC3869IGN-2演示板 | VIN = 4.5V至26V，VOUT1 = 3.3V (5A)，VOUT2 = 2.5V (5A)，具有DCR检测功能

立即购买更多内容

产品详情

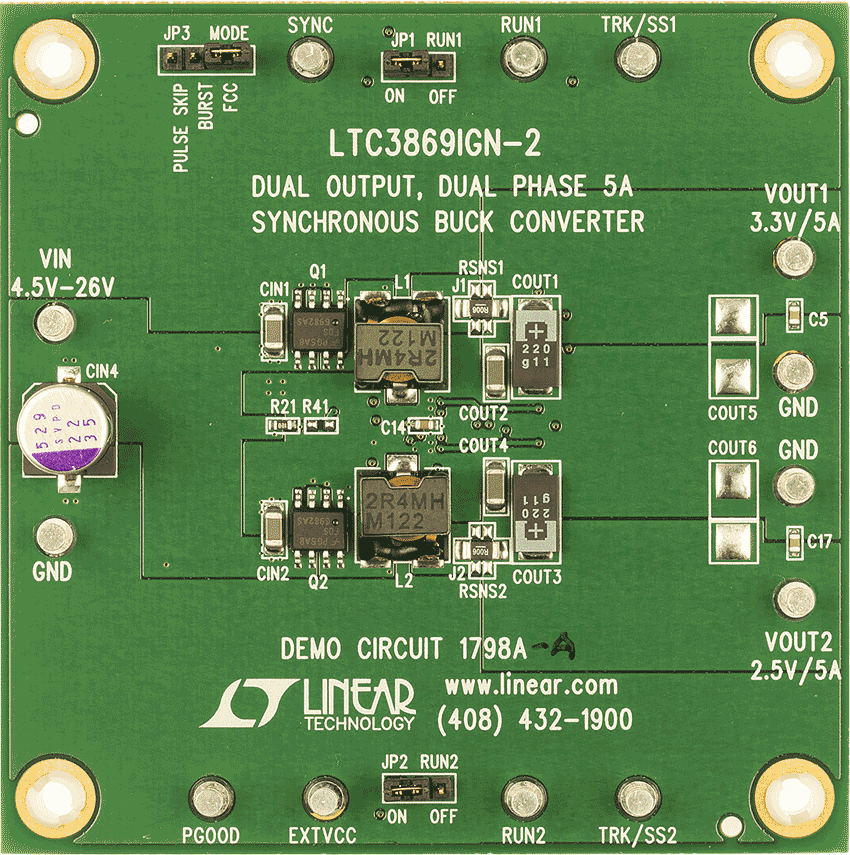

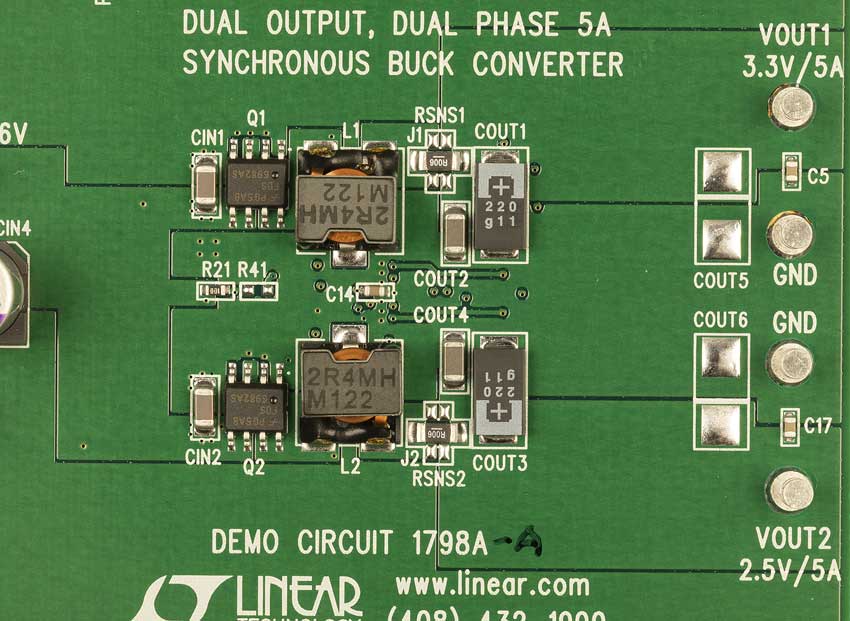

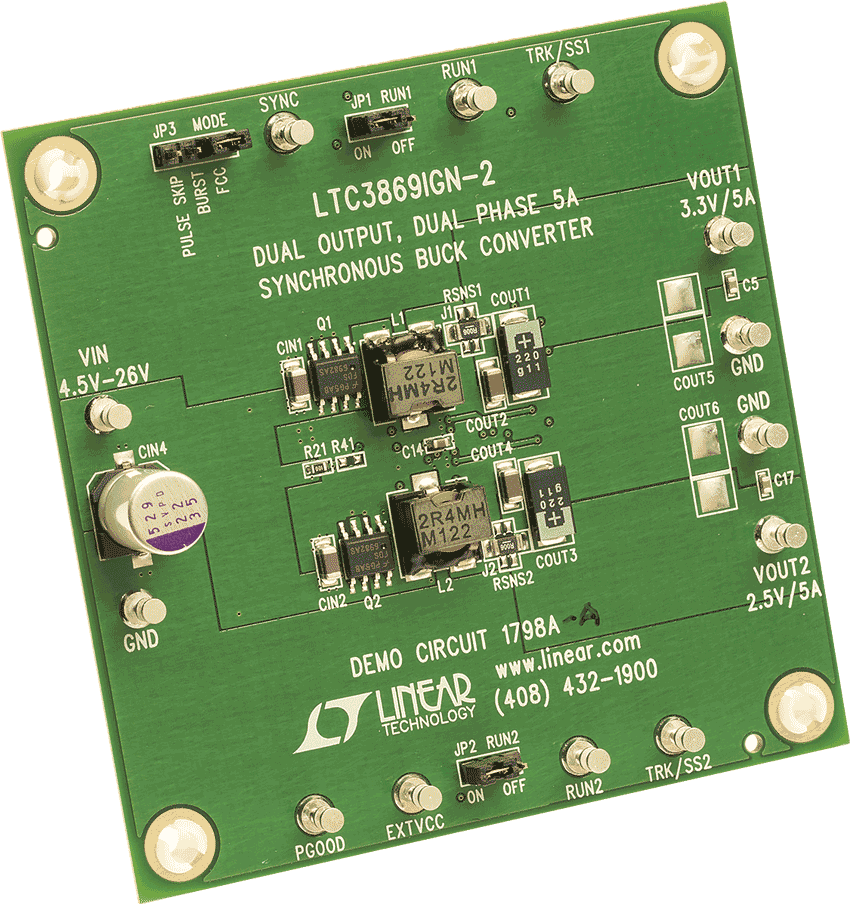

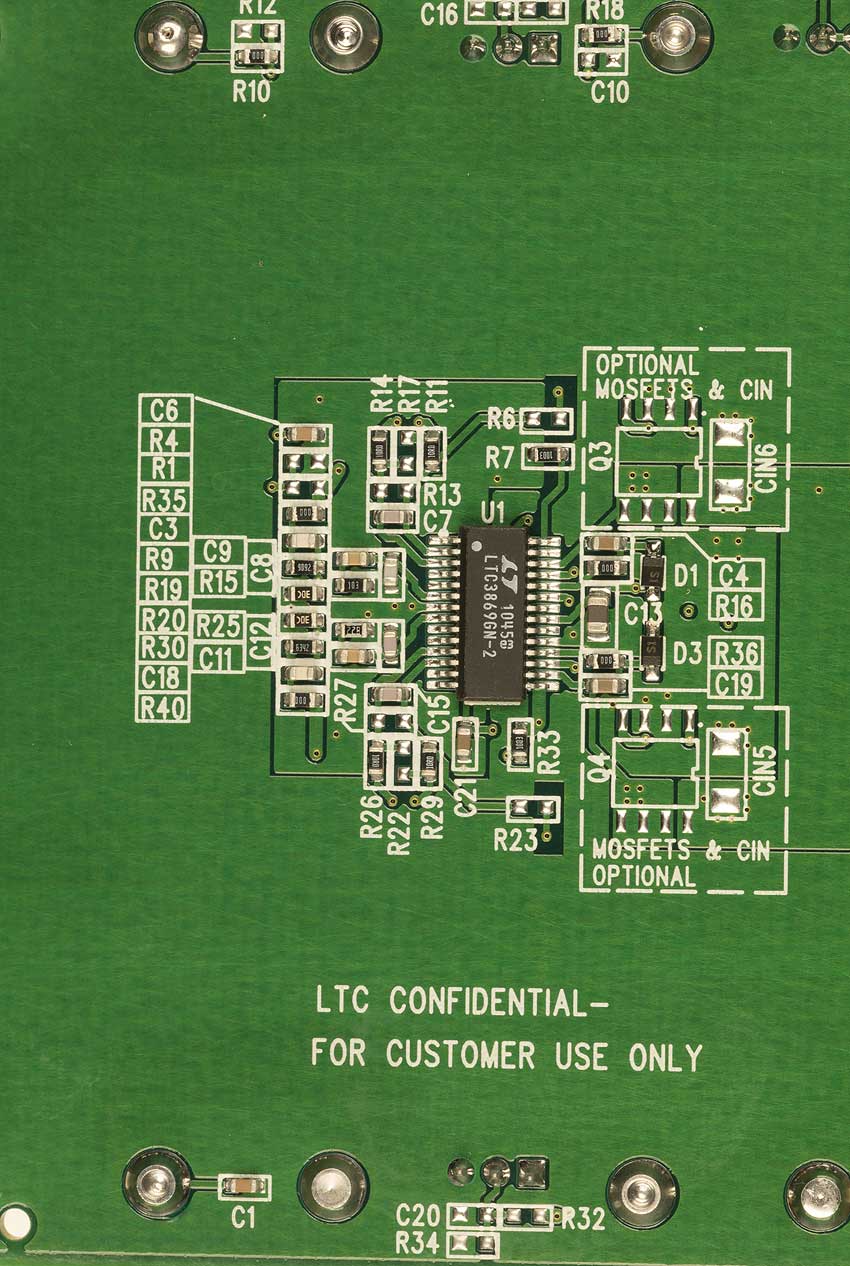

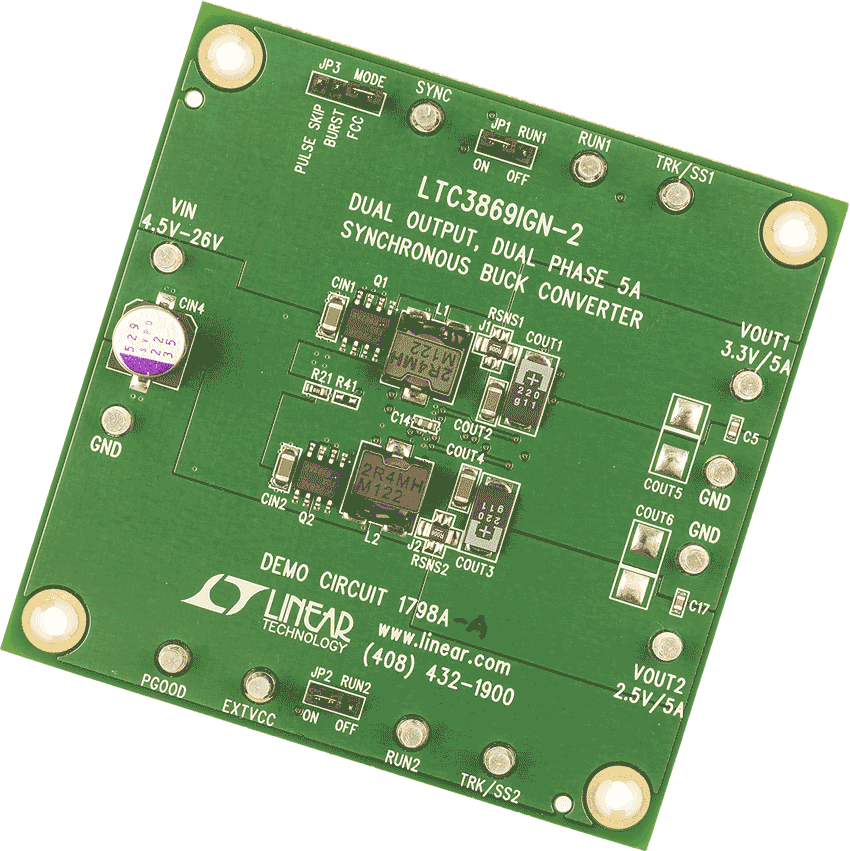

演示电路1798A是一款双路输出、双相5A同步降压转换器，内置LTC3869IGN-2。提供2.5V/5A和3.3V/5A输出。输入电压范围为4.5V至26V。DC1798A-A集成用于电流反馈的片上检测电阻，DC1798A-B配置了DCR检测电路，允许转换器将电感DCR用作检测元件，而非片上检测电阻，从而节省成本和电路板空间并提高效率。

资料

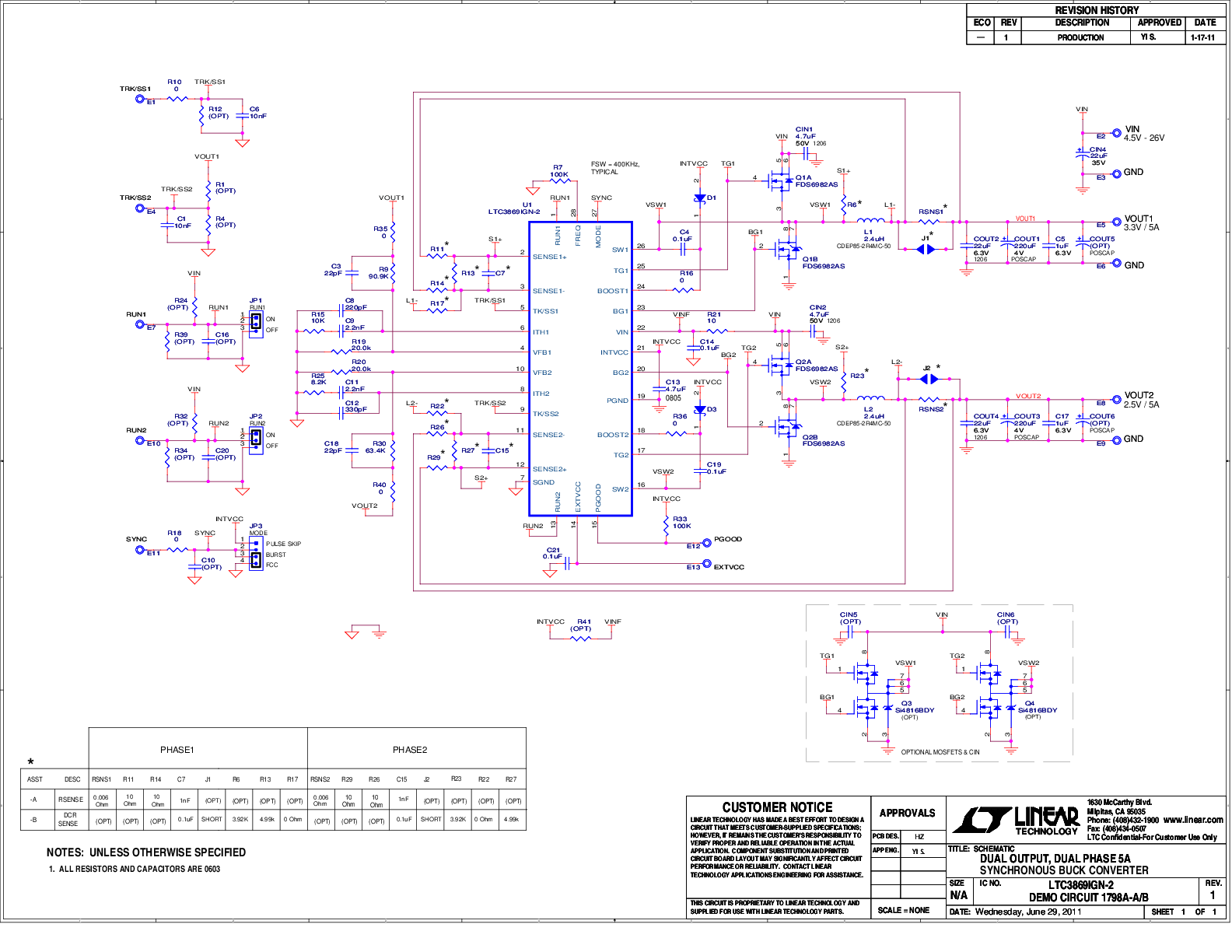

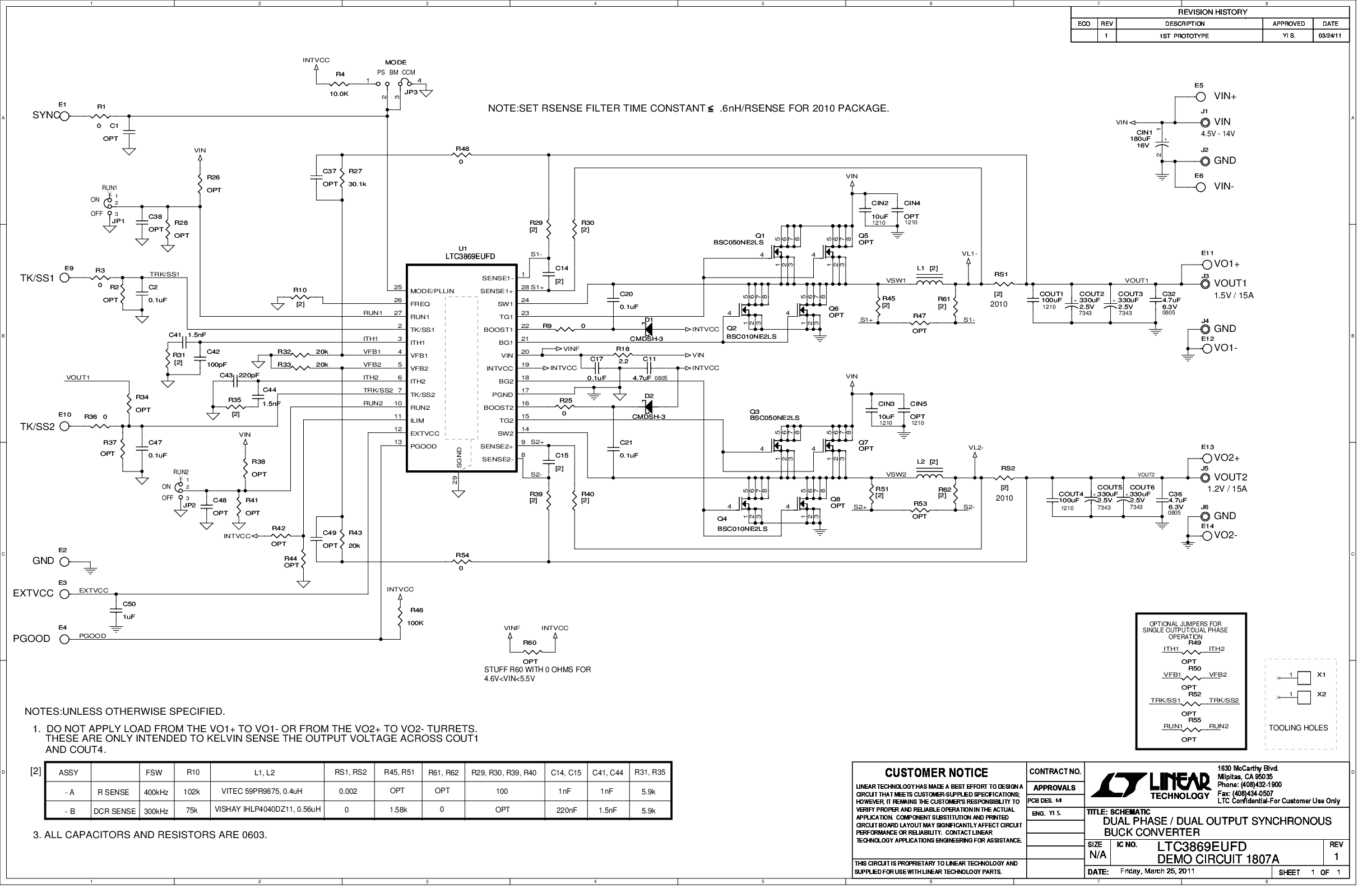

DC1798A - Schematic
2012/3/28

DC1798A- Design Files
2011/7/15

DC1798A - Demo Manual
2011/7/15

LTC3869EUFD Demo Board | VIN = 4.5V to 14V, VOUT1 = 1.5V @15A, VOUT2 = 1.2V @ 15A, with RSENSE

立即购买更多内容

产品详情

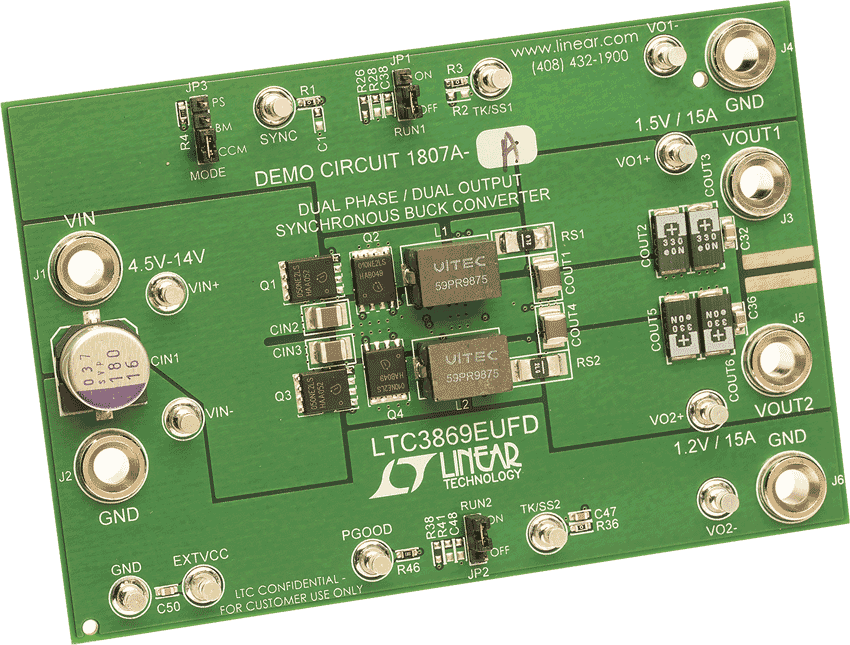

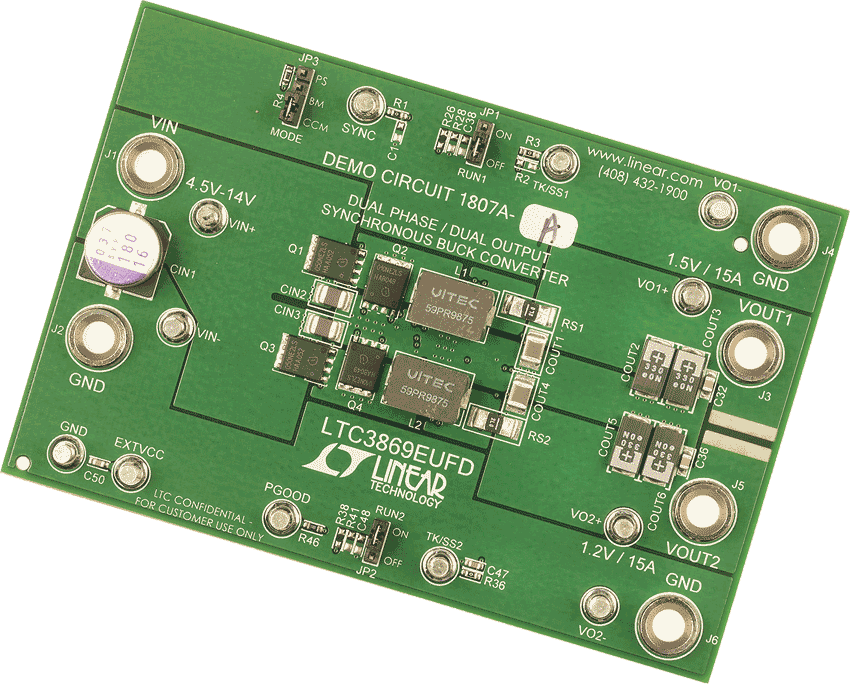

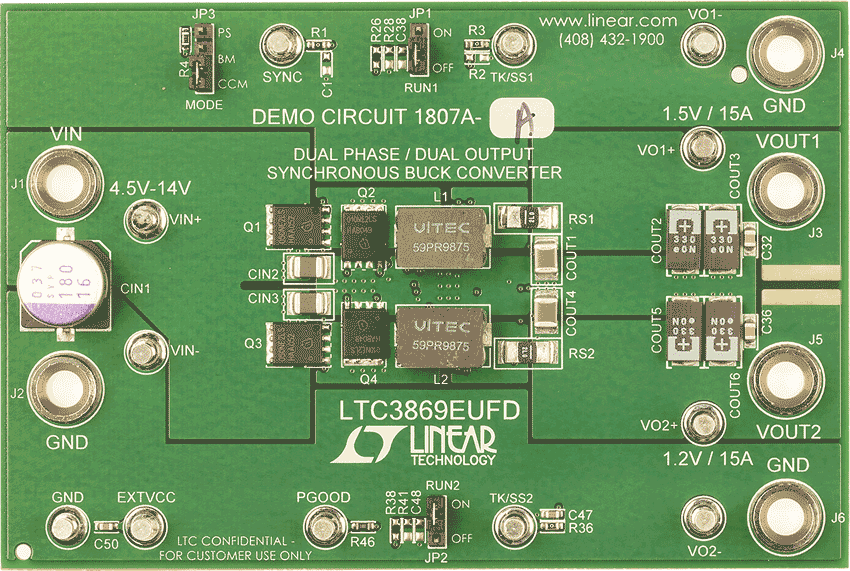

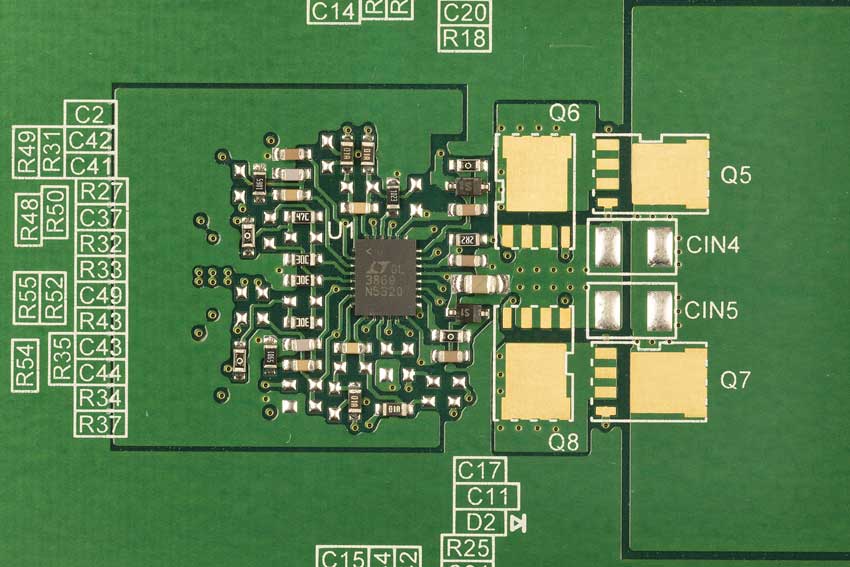

Demonstration circuit 1807A is a dual output, dual phase synchronous buck converter featuring the LTC3869EUFD. The input voltage range is 4.5V to 14V, output voltages and currents are 1.5V/15A and 1.2V/15A. Two versions of the board are available. DC1807A-A has an on-board sense resistor for current feedback, while the DC1807A-B is configured with a DCR sense circuit that allows the converter to use the inductors DCR as the sense element instead of the on-board sense resistors to save cost and board space and improves efficiency.
