概览
优势和特点
- 低工作 IQ：170μA (一个通道接通)
- 宽输出电压范围：0.8V ≤ VOUT ≤ 14V
- 宽 VIN 范围：4V 至 24V
- RSENSE 或 DCR 电流检测
- 异相控制器降低所需的输入电容和电源所引起的噪声
- OPTI-LOOP® 补偿较大限度地减小 COUT
- 可锁相频率 (75kHz 至 850kHz)
- 可编程固定频率 (50kHz 至 900kHz)
- 在轻负载条件下可选择执行连续、脉冲跳跃或突发模式 (Burst Mode®) 操作
- 非常低压差操作：99% 占空比
- 可调输出电压软起动
- 电源良好输出电压监视器
- 输出过压保护
- 在短路期间提供输出锁断保护功能
- 低停机 IQ：8μA
- 内部 LDO 从 VIN 或 EXTVCC 给栅极驱动供电
- 在启动期间没有电流折返

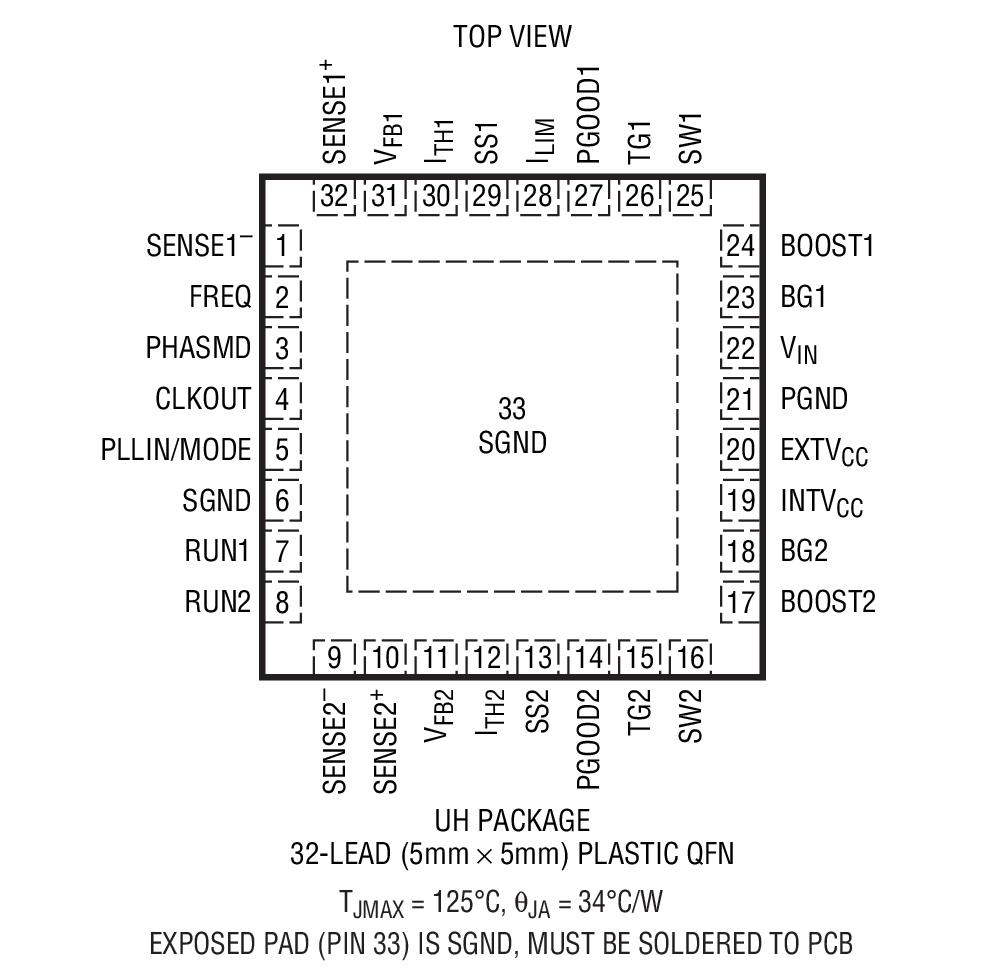

- 小外形 5mm x 5mm QFN 封装
产品详情

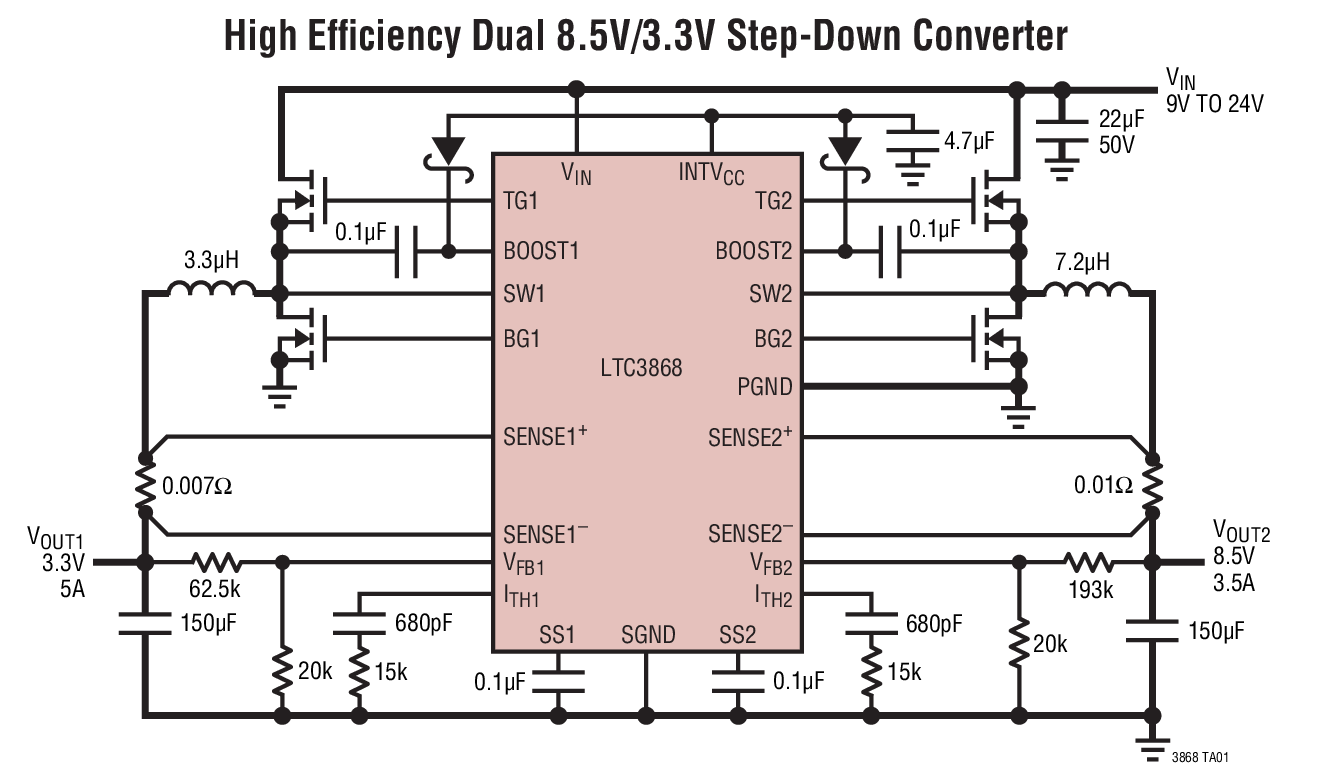

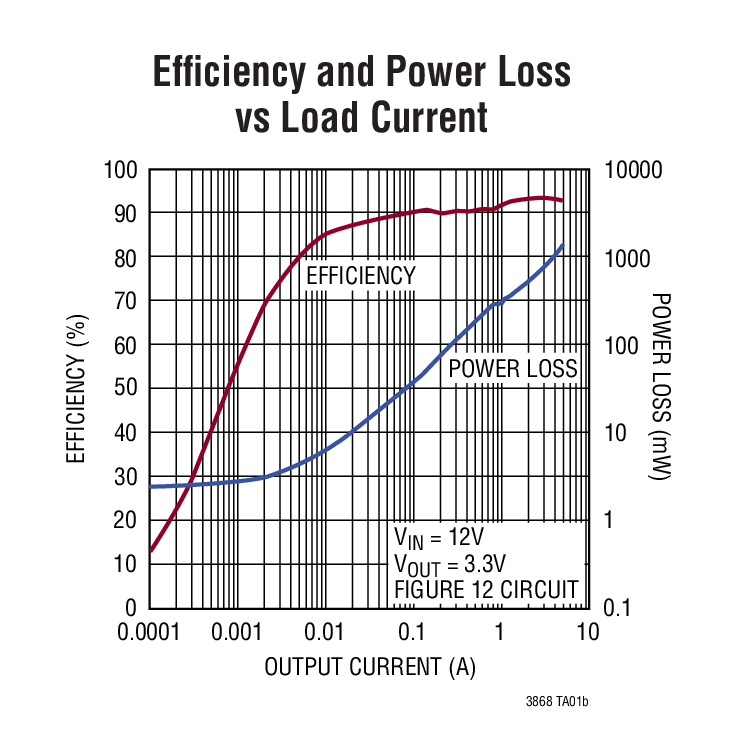

LTC®3868 是一款高性能、双通道、降压型开关稳压控制器，用于驱动全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供一个高达 850kHz 的可锁相频率。通过使两个控制器输出异相运作，较大限度地降低了由于输入电容器 ESR 所引起的功率损耗和噪声。
170μA 的无负载静态电流延长了电池供电型系统的工作时间。OPTI-LOOP 补偿的运用能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3868 具有一个精准的 0.8V 基准和一个电源良好输出指示器。4V 至 24V 的宽输入电源范围囊括了众多的中间总线电压和电池化学组成。
用于每个控制器的独立软起动引脚负责在启动期间使输出电压斜坡上升。电流折返功能用于在短路情况下对 MOSFET 的热耗散加以限制。输出短路锁断功能用于在短路条件下对电路提供进一步的保护作用。
如需要采用有引线的 28 引脚 SSOP 封装，并具有固定电流限值和一个 PGOOD 输出，但不需相位调制或时钟输出，请查阅 LTC3868-1 的产品手册。
应用
- 笔记本电脑和掌上型电脑
- 便携式仪器
- 电池供电型数字设备
- 分布式 DC 电源系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R526 Reliability Data3/26/2018
工具及仿真模型
LTspice中提供以下器件型号：
LTC3868
LTC3868-1
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
如要打开此电路的项目文件，请执行以下操作：
第1步：下载并在计算机上安装LTpowerCAD。
第2步：单击下面的链接，下载特定器件项目文件。
第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
LTpowerCAD项目文件
LTpowerCAD中提供以下器件的设计工具：
LTC3868
配套产品推荐
LTC3868 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3868EUH#PBF | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC3868EUH#TRPBF | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC3868IUH#PBF | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC3868IUH#TRPBF | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R526 Reliability Data |
