LTC3864

量产

具 100% 占空比能力的 60V、低 I_Q、降压型 DC/DC 控制器

数据手册 (Rev. C) 产品选型表

产品模型: 20

Viewing:

产品详情

宽V_IN工作电压范围：3.5V至60V
宽V_OUT范围：0.8V至V_IN
低I_Q工作电流 = 40μA
低压差工作：100%占空比
强大的高压MOSFET栅极驱动器
恒频电流模式架构
经过验证的FMEA，用于相邻引脚开路/短接
可选的高效突发工作模式(Burst Mode^®)或跳脉冲模式（轻负载下）
可编程固定频率：50kHz至850kHz

可锁相频率：75kHz至750kHz
准确限流
可编程软启动或电压跟踪
内部软启动确保顺利平稳启动
电源良好输出电压监控器
低关断I_Q = 7μA
采用小型12引脚散热增强型MSOP和DFN封装
通过AEC-Q100汽车应用认证

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3864EDE#PBF	12-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3864EDE#TRPBF	12-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3864EMSE#PBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3864EMSE#TRPBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3864HDE#PBF	12-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3864HDE#TRPBF	12-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3864HMSE#PBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3864HMSE#TRPBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3864HMSE#WPBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3864HMSE#WTRPBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3864IDE#PBF	12-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3864IDE#TRPBF	12-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3864IMSE#PBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3864IMSE#TRPBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3864IMSE#WPBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3864IMSE#WTRPBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3864MPDE#PBF	12-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3864MPDE#TRPBF	12-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3864MPMSE#PBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3864MPMSE#TRPBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
10月 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package
		PCN22_0244_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC3864EMSE#PBF	量产
LTC3864EMSE#TRPBF	量产
7月 12, 2022 - 22_0157 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]
		PCN22_0157_Form Material_Report Qualification Results Summary Delta Qualification Matrix Detailed Parts List
LTC3864EMSE#PBF	量产
LTC3864EMSE#TRPBF	量产
6月 21, 2022 - 22_0050 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
		PCN22_0050_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC3864EMSE#PBF	量产
LTC3864EMSE#TRPBF	量产
2月 4, 2020 - 20_0129 Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0129_Form Material_Report
LTC3864EMSE#PBF	量产
LTC3864EMSE#TRPBF	量产
LTC3864HMSE#PBF	量产
LTC3864HMSE#TRPBF	量产
LTC3864IMSE#PBF	量产
LTC3864IMSE#TRPBF	量产
LTC3864MPMSE#PBF	量产
LTC3864MPMSE#TRPBF	量产
6月 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
		PCN24_0003_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC3864HMSE#PBF	量产
LTC3864HMSE#TRPBF	量产
LTC3864IMSE#PBF	量产
LTC3864IMSE#TRPBF	量产
LTC3864MPMSE#PBF	量产
LTC3864MPMSE#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
浪涌抑制器、过压和过流保护 1
LT4363	推荐新设计使用	具电流限制功能的高电压浪涌抑制器
数字电源系统管理器 1
LTC2974	推荐新设计使用	具有精确输出电流的4通道PMBus电源系统管理器
双电源监控器 1
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器

工具及仿真模型

LTspice 4

LTspice中提供以下器件型号：

LTC3864

LTpowerCAD 3

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

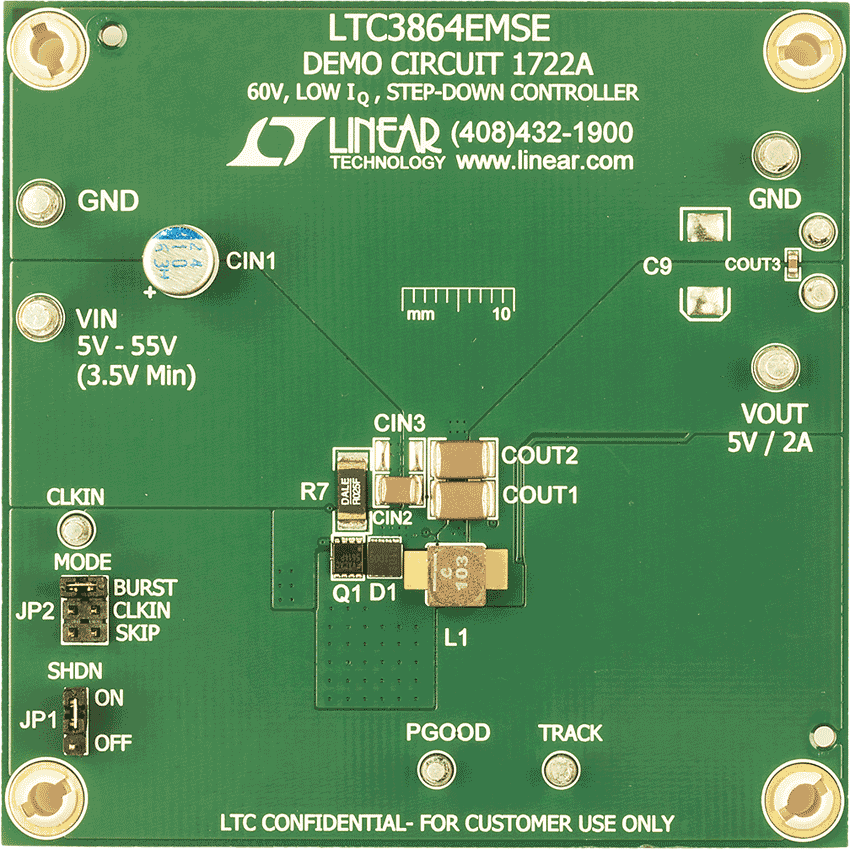

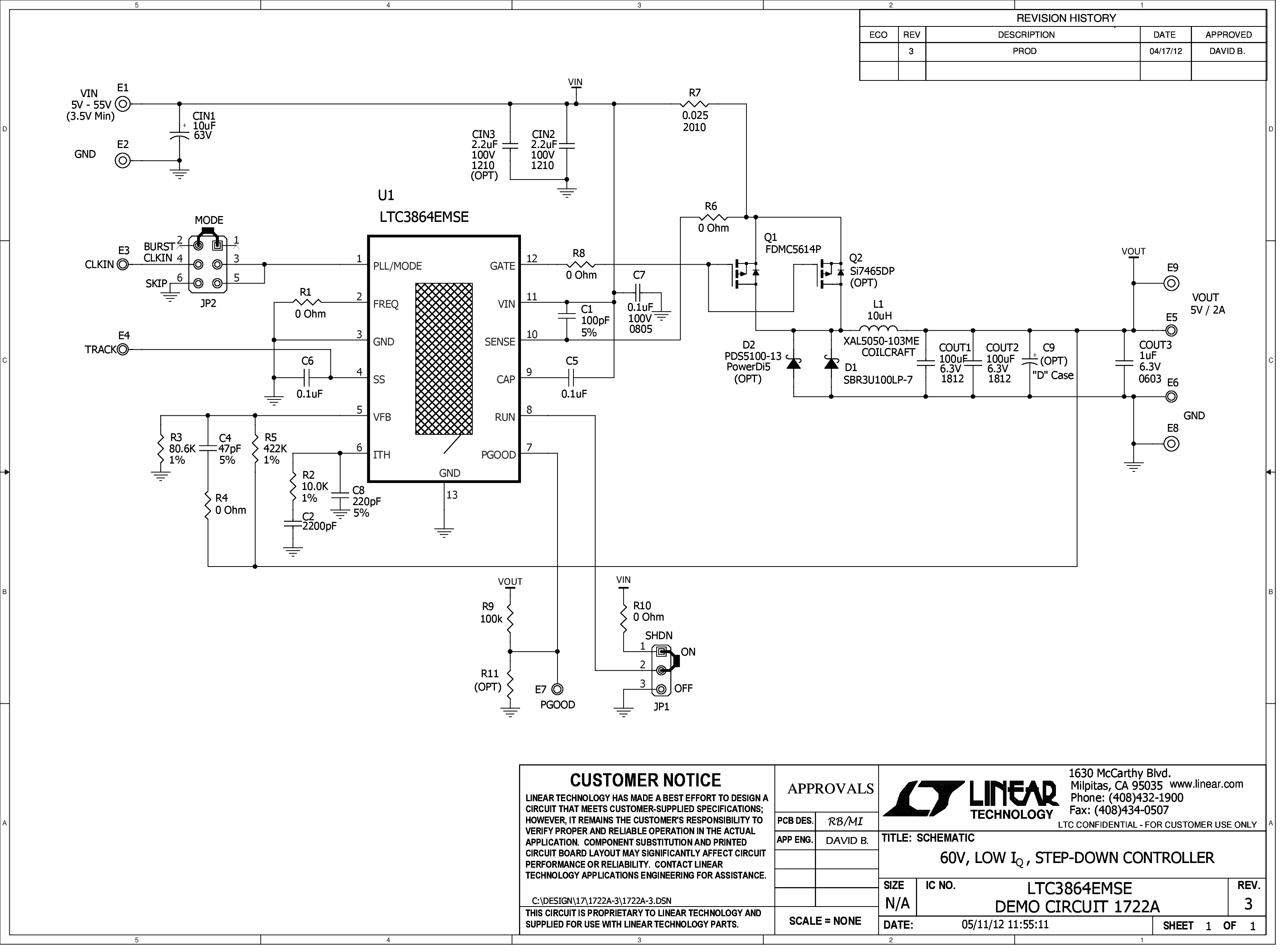

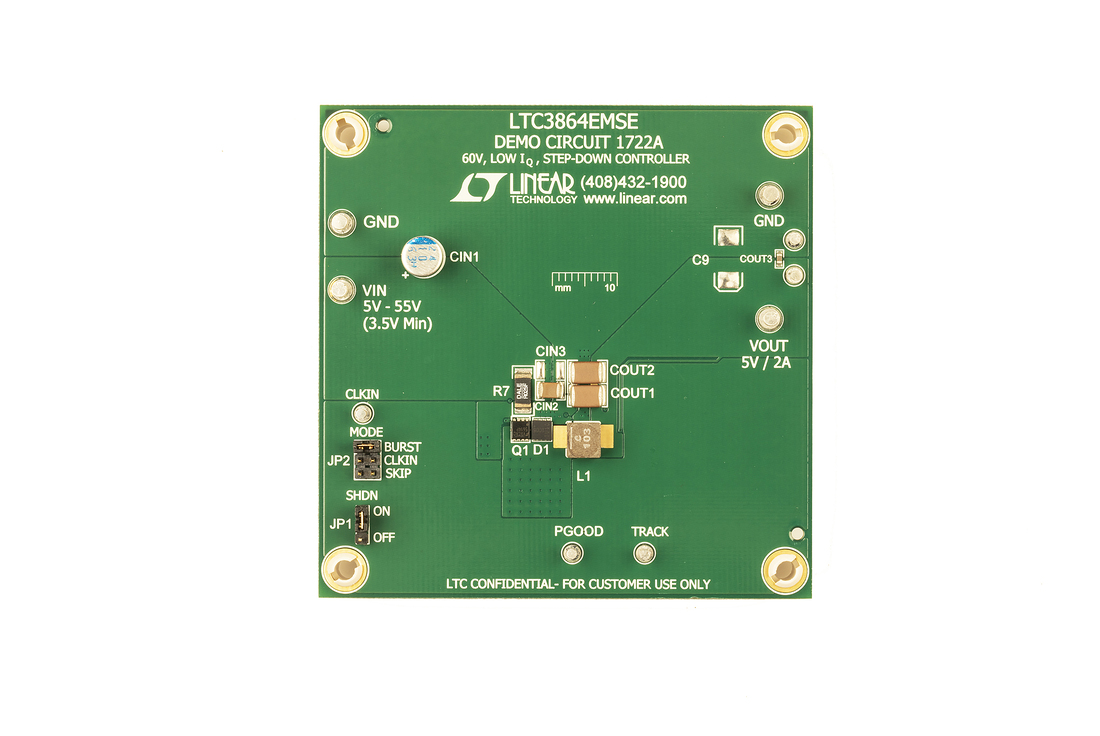

LTC3864演示板 | 降压控制器，12V ≤ VIN ≤ 60V，VOUT = 12V (5A)

立即购买更多内容

产品详情

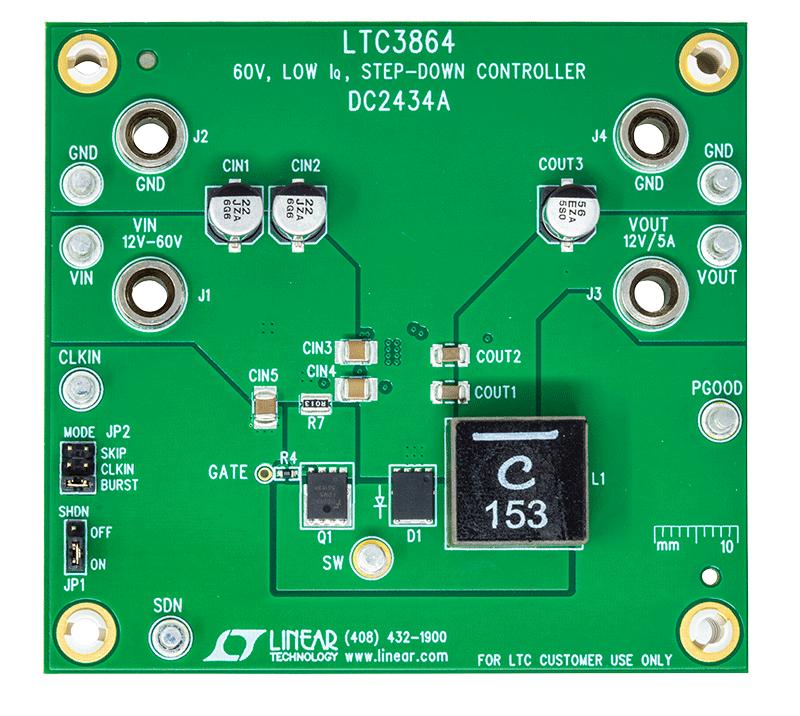

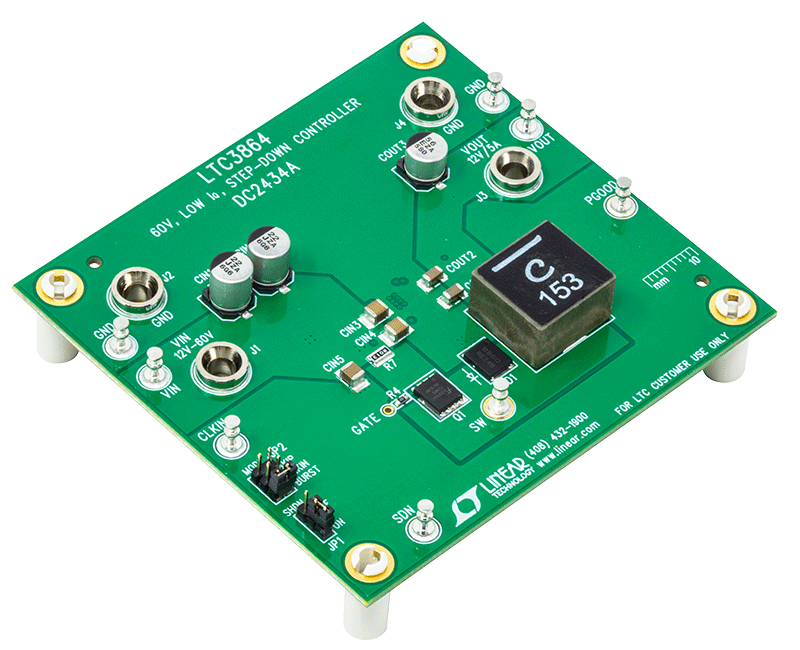

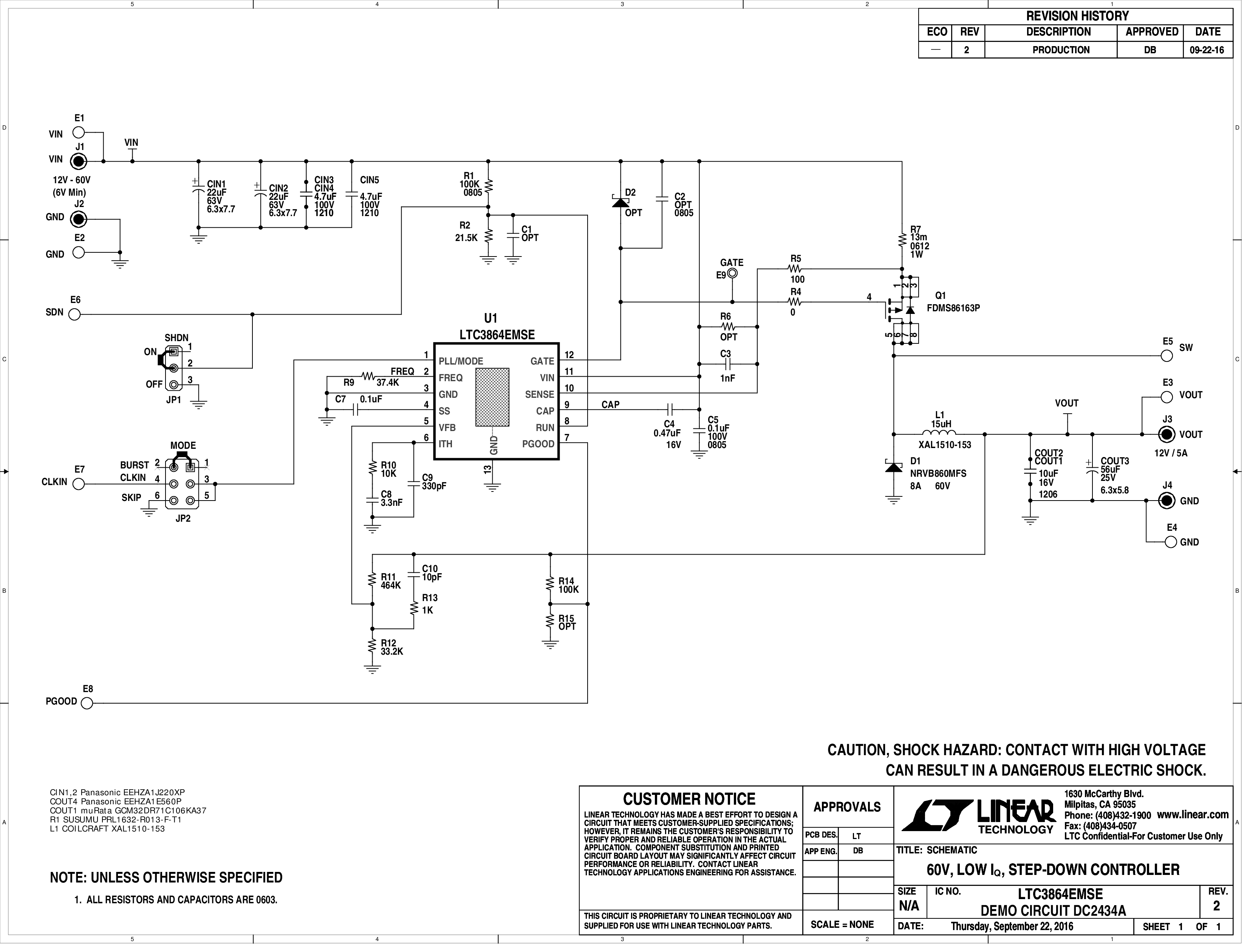

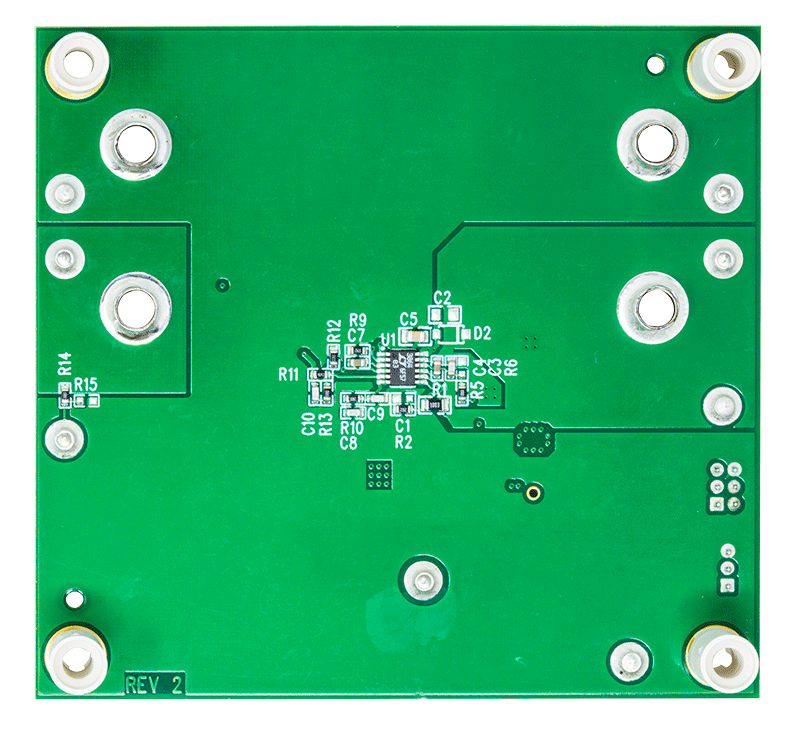

演示电路2434A是一款高电压、电流模式DC/DC降压转换器，内置LTC3864。
