LTC3863

推荐新设计使用

60V、低 IQ、负输出 DC/DC 控制器

数据手册 (Rev. B) 产品选型表
产品模型
16
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 宽工作 VIN 范围：3.5V 至 60V
  • 宽的负 VOUT 范围：-0.4V 至超过 -150V
  • 低工作 IQ = 70μA
  • 强大的高电压 MOSFET 栅极驱动器
  • 恒定频率电流模式架构
  • 经历了针对相邻引脚开路 / 短路的 FMEA 验证
  • 在轻负载条件下可以选择执行高效率突发模式 (Burst Mode®) 操作或脉冲跳跃模式
  • 可编程固定频率：50kHz 至 850kHz
  • 可锁相频率：75kHz 至 750kHz
  • 准确的电流限值
  • 可编程软起动或电压跟踪
  • 内部软起动可保证平滑的启动
  • 低停机电流：IQ = 7μA

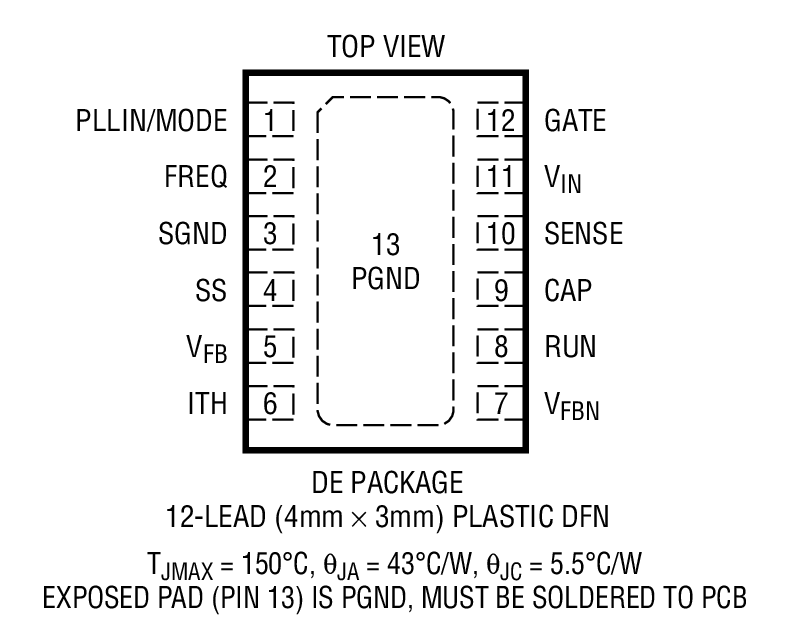

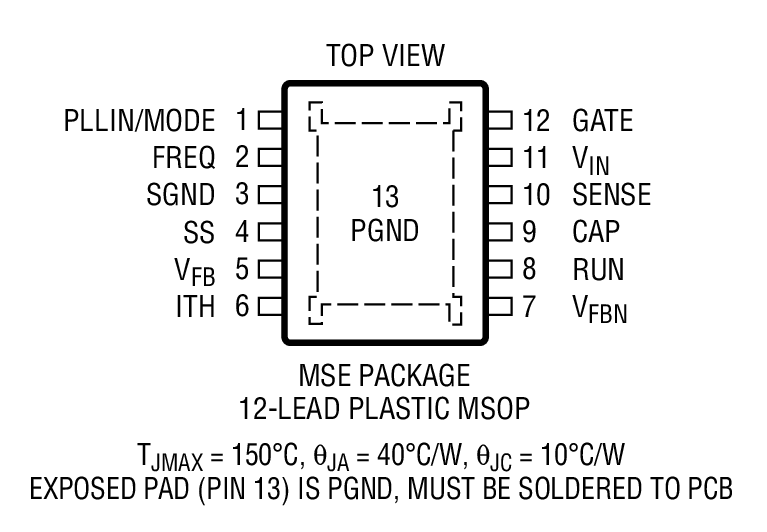

  • 采用小外形 12 引脚耐热性能增强型 MSOP 封装和 DFN 封装
LTC3863
60V、低 IQ、负输出 DC/DC 控制器

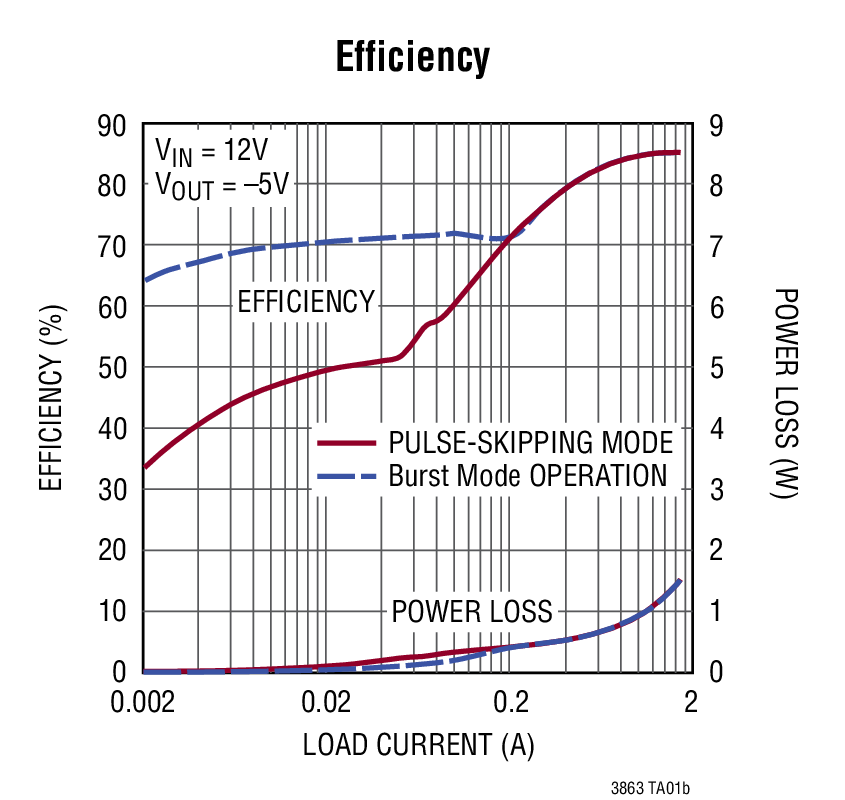

4.5V to 16V Input, –5V/1.7A Output, 350kHz Inverting Converter Efficiency Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

设计笔记 1

技术文章 3

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
高压热插拔控制器 1
LTC4364
推荐新设计使用 具理想二极管的浪涌抑制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • LTC3863
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
DC1737A

LTC3863EMSE Demo Board | 4.5V-16V; VOUT = -5.2V @ 1.7A or -12V @ 1A

立即购买 更多内容

产品详情

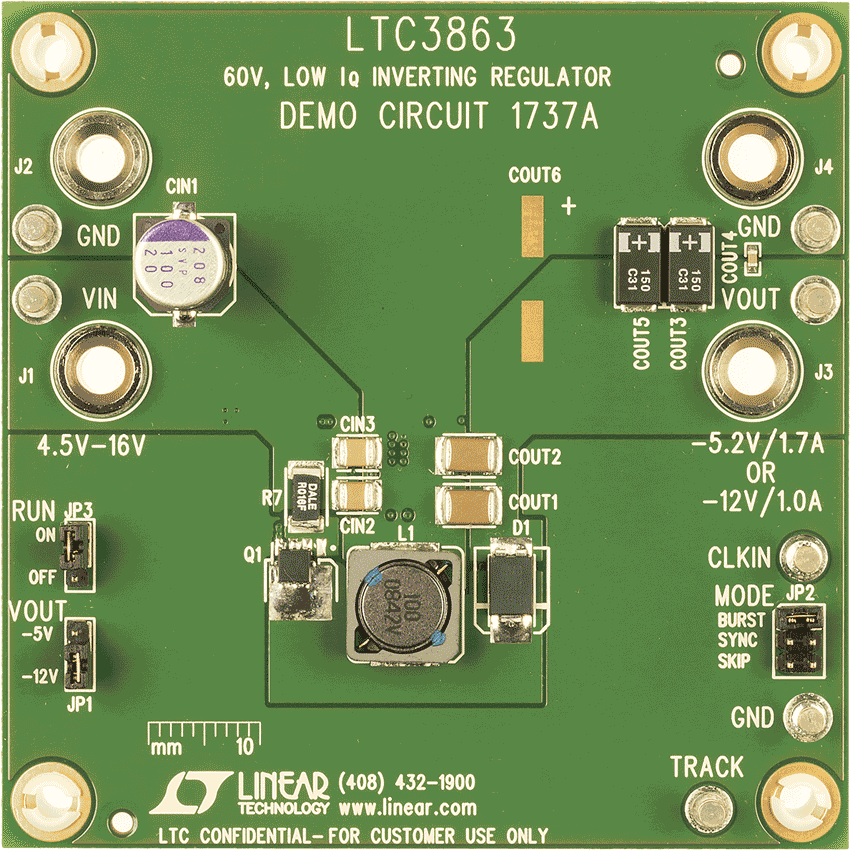

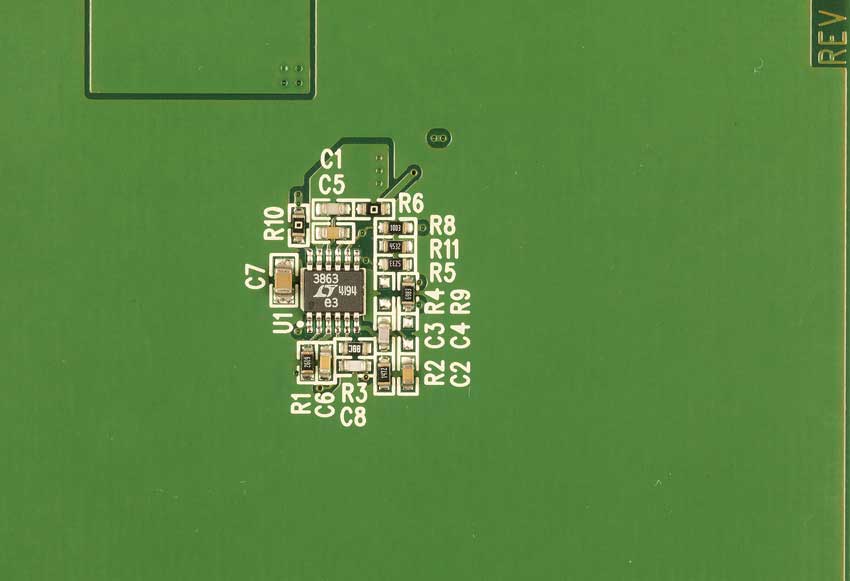

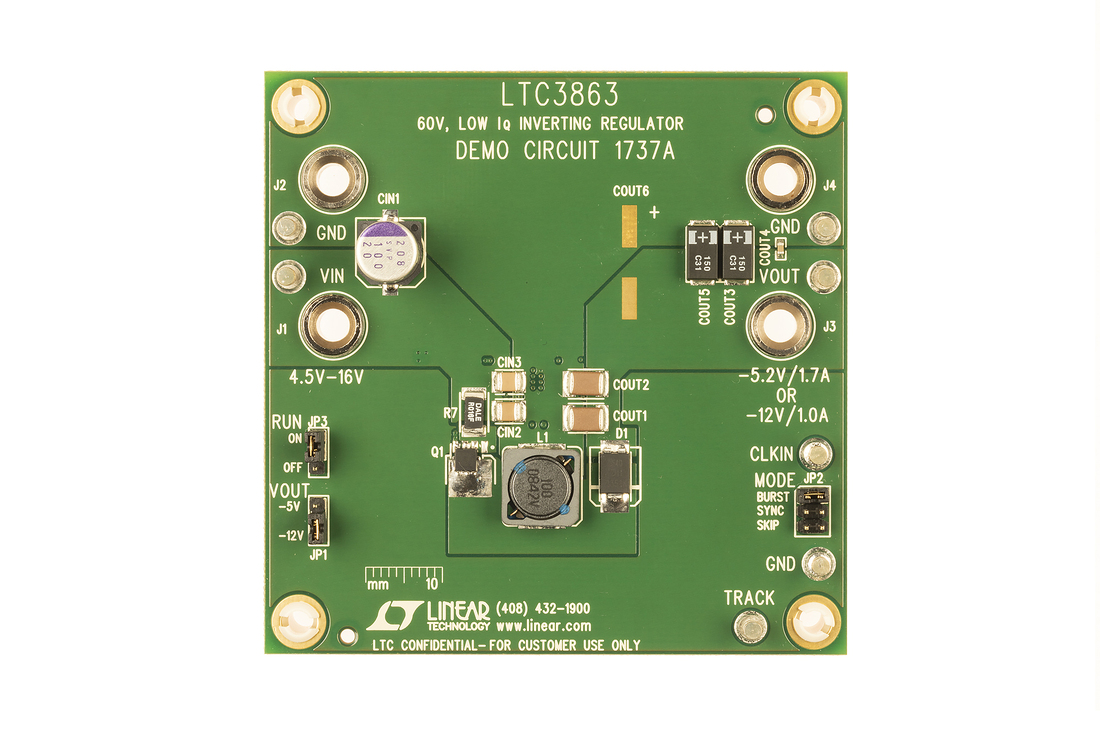

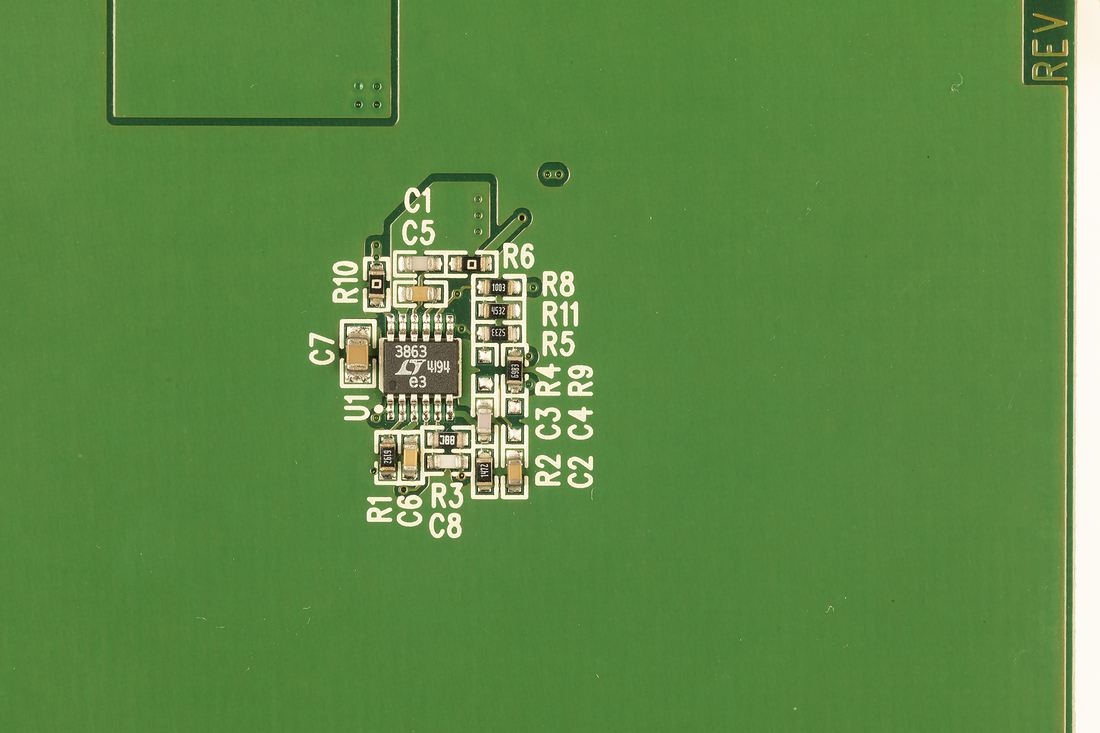

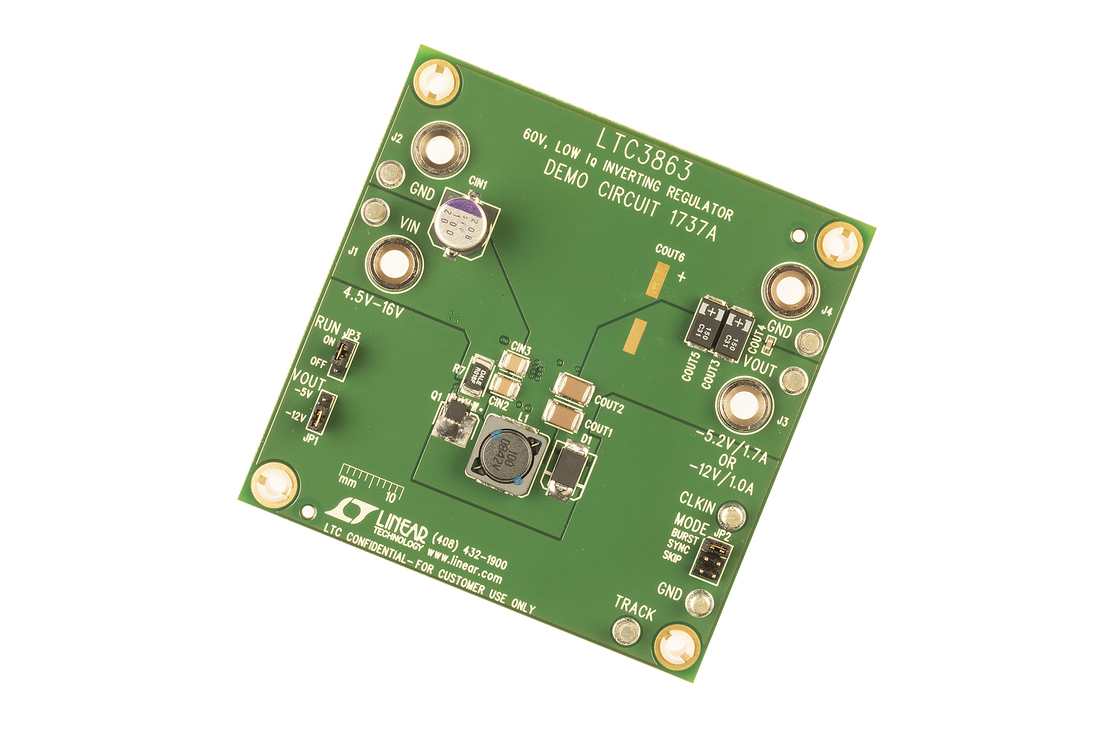

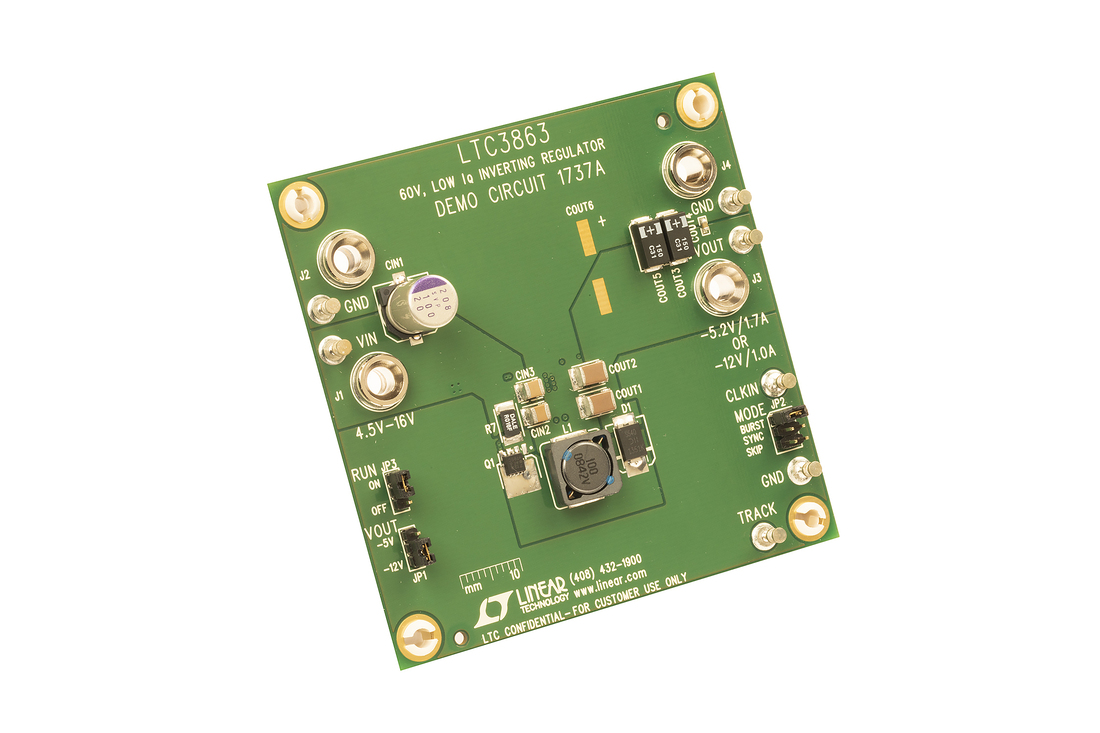

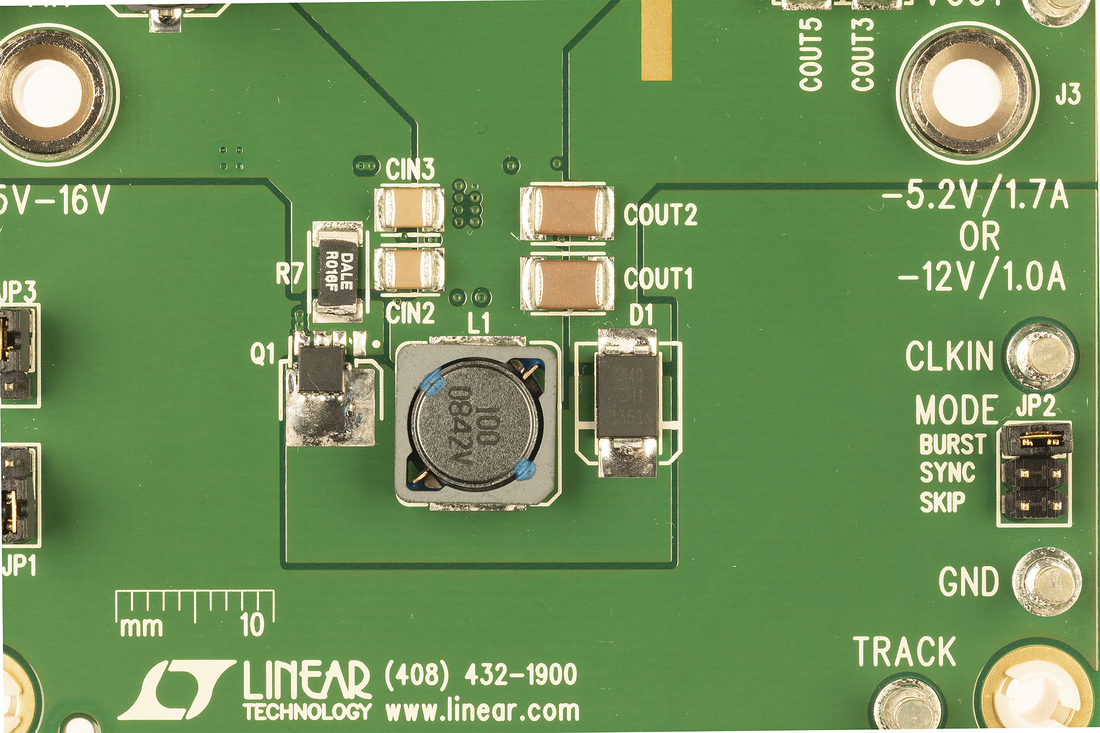

Demonstration circuit 1737A is a current-mode inverting DC/DC converter featuring the LTC3863. The board operates from an input range of 4.5V to 16V, and provides a –5.2V, 1.7A output or a –12V, 1A output (jumper selectable). It operates at 400kHz and may be synchronized to an external clock. A soft-start feature controls output voltage slew rate at start-up, reducing current surge and voltage overshoot. Burst Mode® operation that improves efficiency at light loads can be enabled with a jumper. A power good output signal is provided. The demonstration board has options for larger MOSFET and diode packages on the back of the board for higher output current requirements.
DC1737A
LTC3863EMSE Demo Board | 4.5V-16V; VOUT = -5.2V @ 1.7A or -12V @ 1A

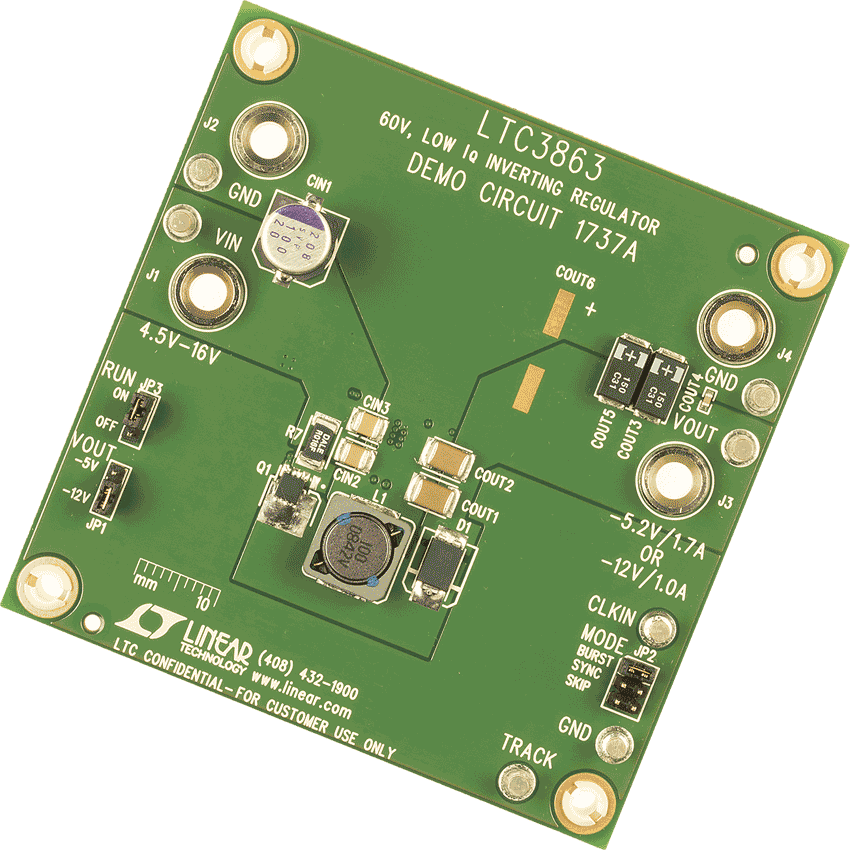

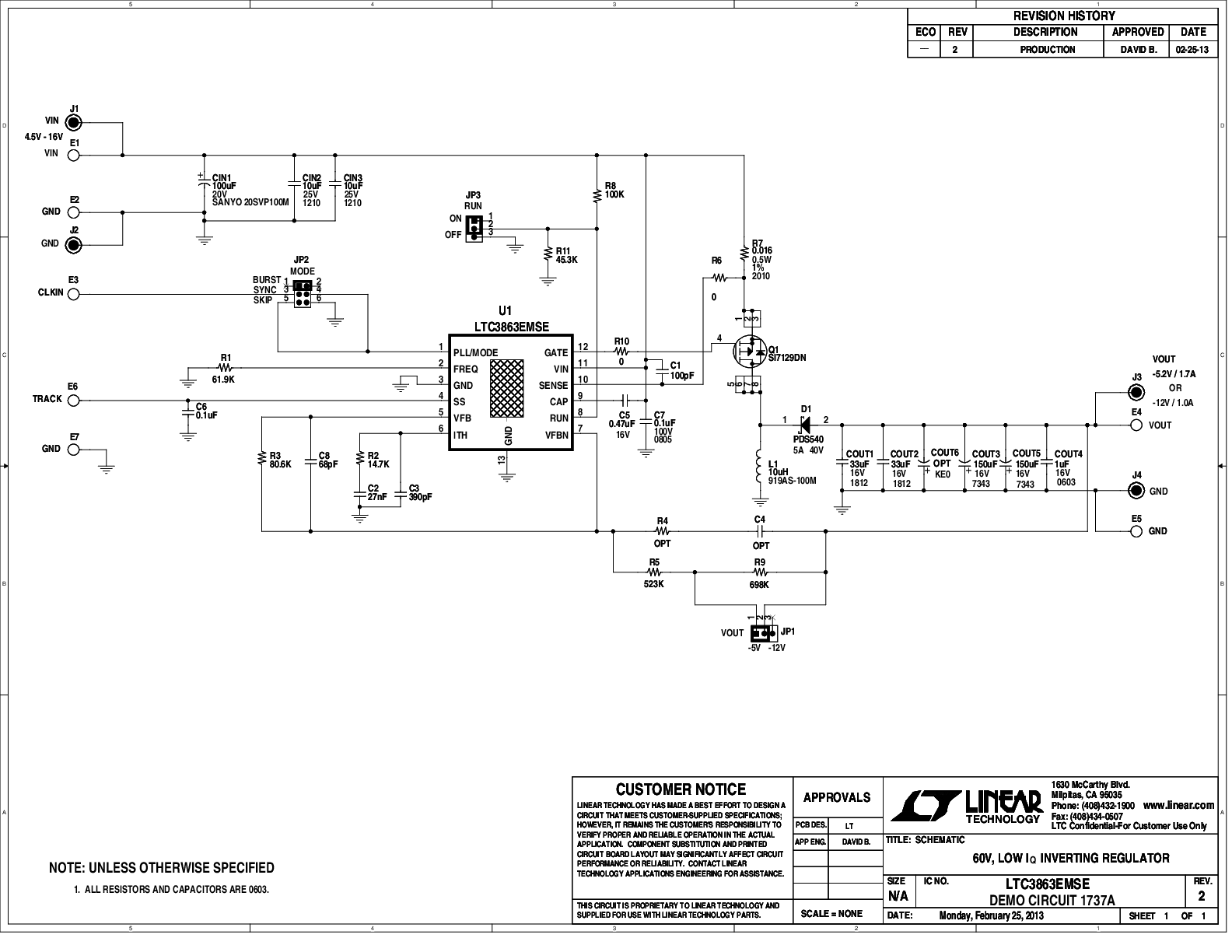

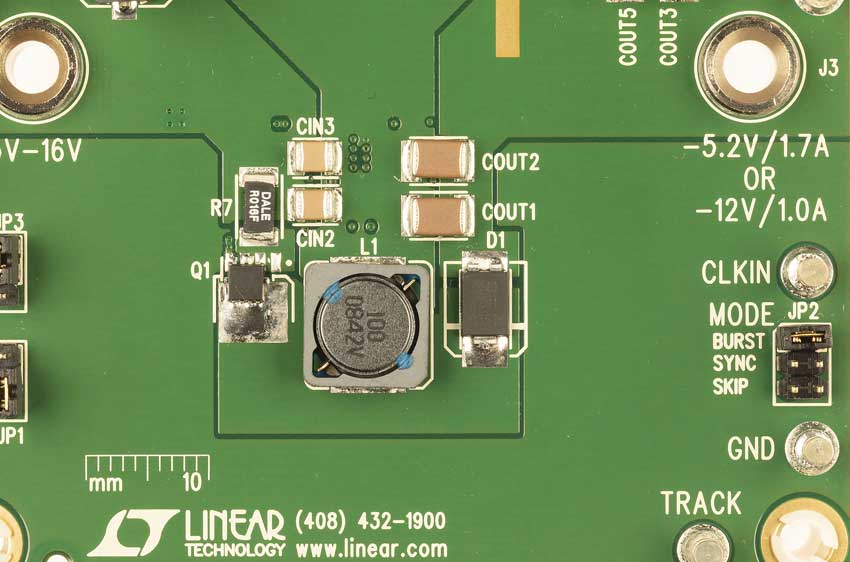

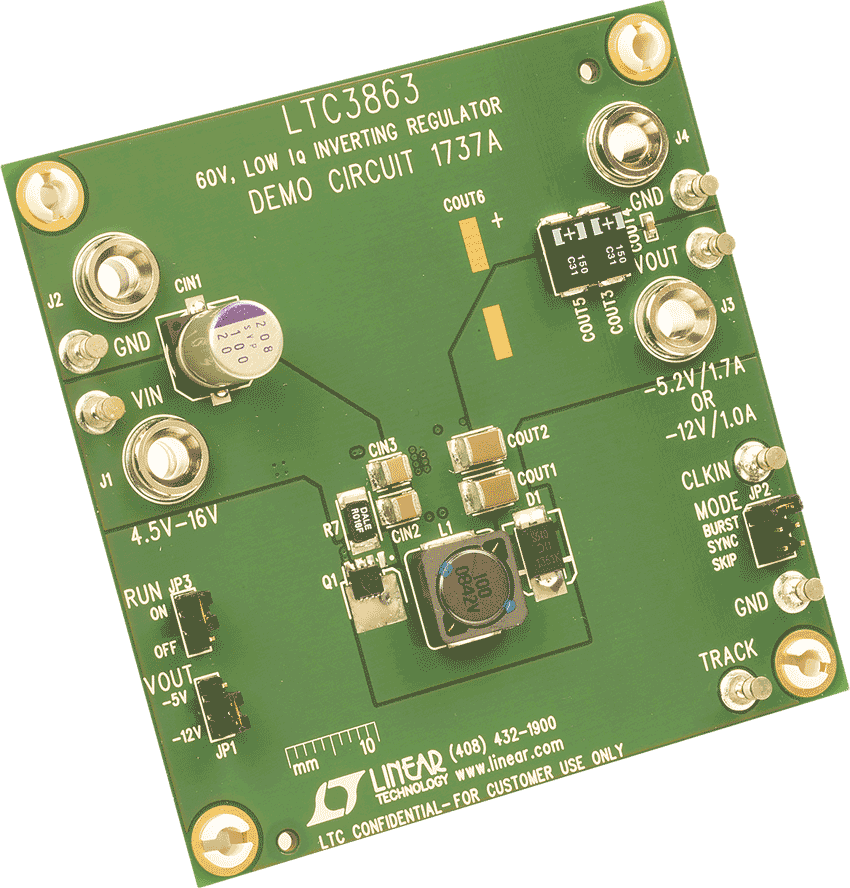

DC1737A Demo Board DC1737A Demo Board DC1737A Demo Board DC1737A Demo Board DC1737A Demo Board DC1737A - Schematic
