概览
优势和特点
- 用于 3.3V-5V 至 1.xV-3.xV 降压应用的高功率开关稳压控制器
- 无需电流检测电阻器
- 低输入电源电压范围：3V 至 8V
- 在整个温度范围内的最大占空比 >91%
- 全 N 沟道外部 MOSFET
- 卓越的输出调节准确度：在整个电压、负载和温度变化范围内为 ±1%
- 高效率：可达 95% 以上
- 可调或固定的 3.3V 输出 (16 引脚版本)
- 可编程的固定频率操作：100kHz 至 500kHz
- 外部时钟同步
- 软启动 (16 引脚版本和 LTC3830-1)
- 低停机电流：<10μA
- 过热保护
- 采用 S8、S16 和 SSOP-16 封装
产品详情
LTC®3830 / LTC3830-1 是专为 3.3V-5V 至 1.xV-3.xV 降压应用而优化的高功率、高效率开关稳压控制器。一个精准的内部基准和反馈系统在整个温度、负载电流和输入线路电压变化范围内提供 ±1% 输出调节准确度。LTC3830/LTC3830-1 采用一种同步开关架构和 N 沟道 MOSFET。此外，该芯片还可通过上端 N 沟道 FET 的漏-源极电阻来检测输出电流，因而能够在无需使用电流检测电阻器的情况下提供一个可调电流限值。
LTC3830 / LTC3830-1 可在输入电源电压低至 3V 的条件下运作，并在整个温度范围内具有一个 >91% 的最大占空比。这两款器件内置一个固定频率 PWM 振荡器，用于实现低输出纹波操作。200kHz 的自由运行时钟频率可从外部进行调节，或利用一个外部信号进行同步处理 (同步范围为 100kHz 至 500kHz)。在停机模式中，LTC3830 的电源电流减小至 <10μA。LTC3830-1 不同于 LTC3830 S8 封装版本，前者用软启动功能取代了停机功能。
如需一款具有低至 0.6V 输出电压的相似、引脚兼容型 DC/DC 转换器，请参阅 LTC3832 的相关信息。
应用
- CPU 电源
- 多逻辑电源发生器
- 分布式电源应用
- 高效率电源转换
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
-
R320 Reliability Data3/23/2018PDF20 K
-

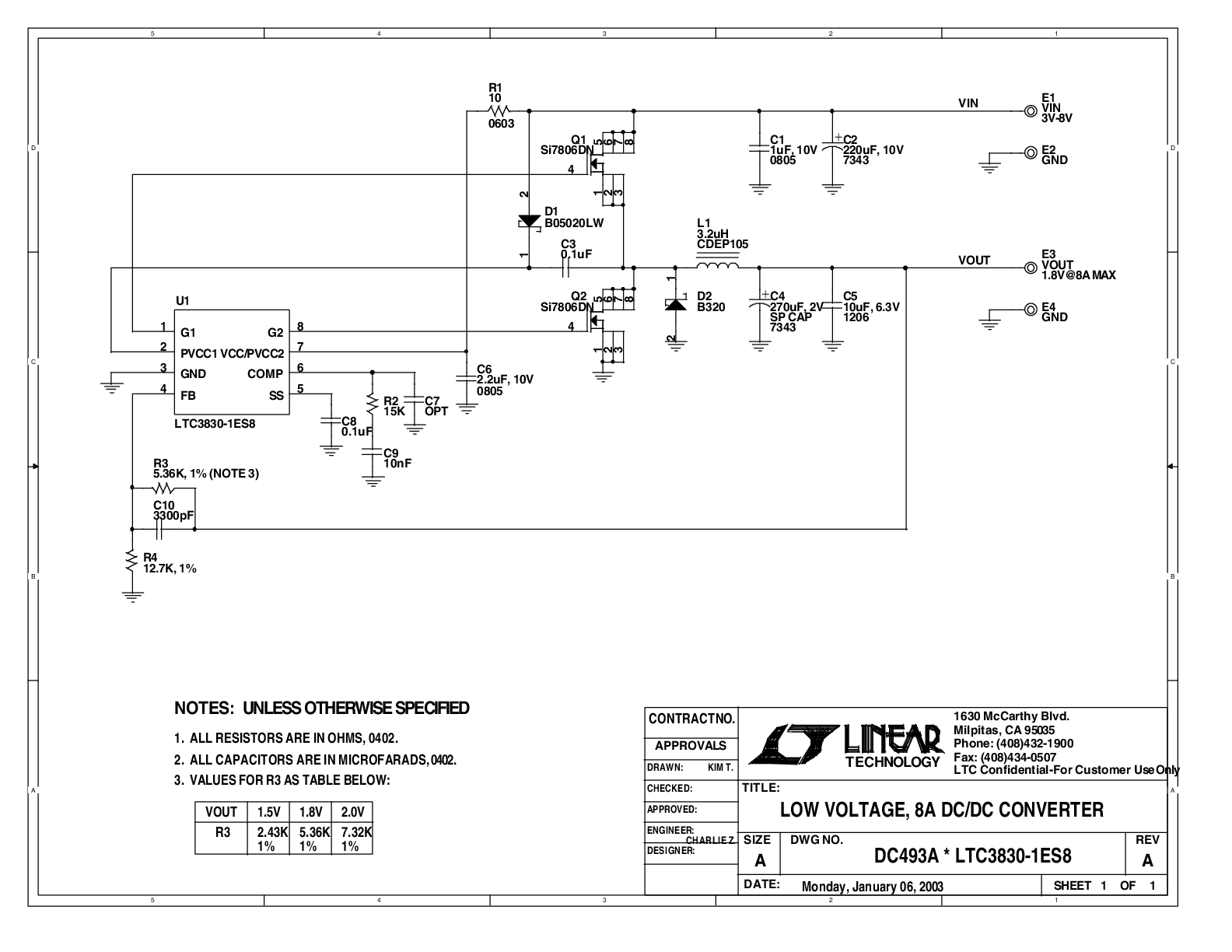

DC493A - Demo Manual9/24/2009PDF458K
-

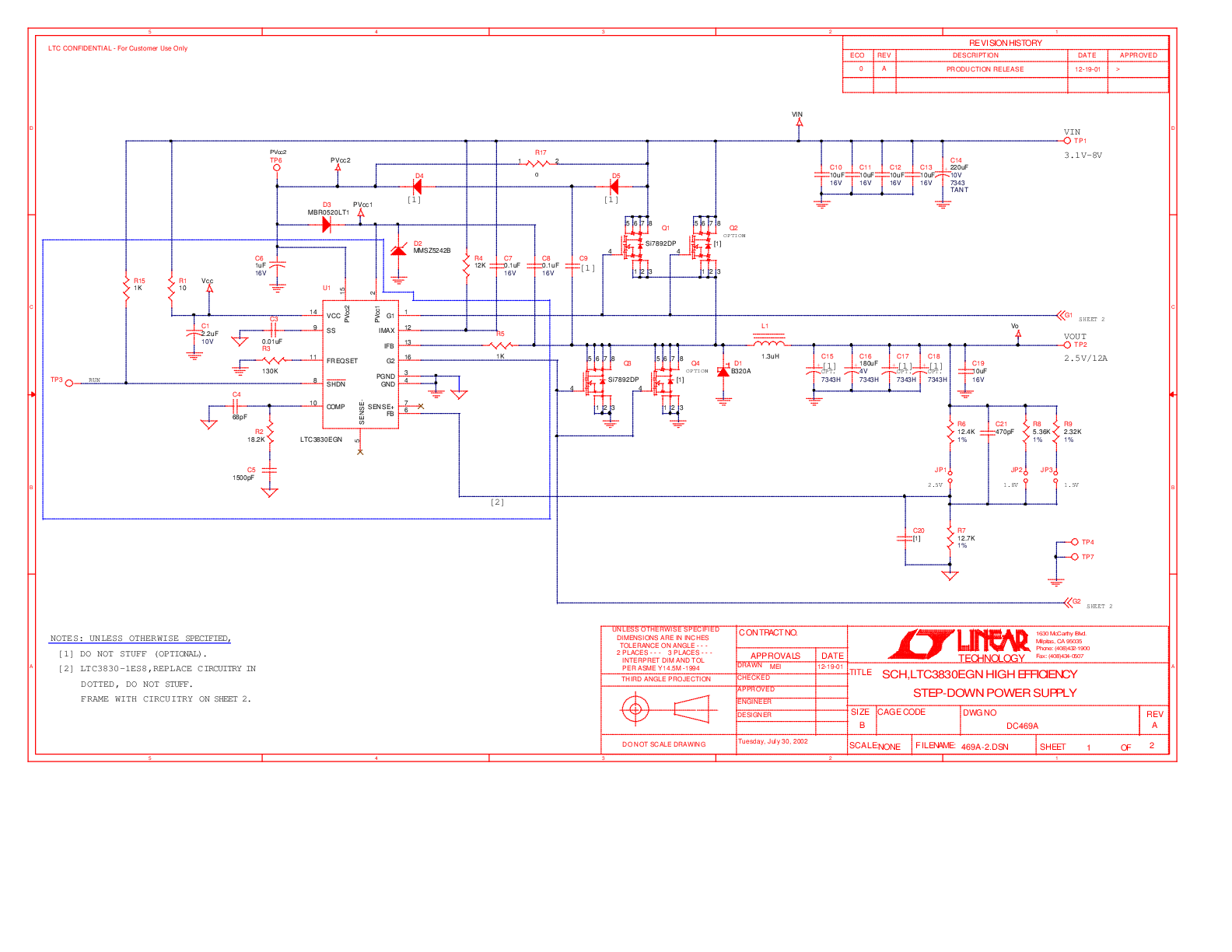

DC469A - Demo Manual9/24/2009PDF518K
工具及仿真模型
LTspice中提供以下器件型号：
LTC3830
LTC3830-1
LTC3830ES8
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3830-1ES8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC3830-1ES8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC3830EGN#PBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3830EGN#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3830ES#PBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC3830ES#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC3830ES8#PBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LTC3830ES8#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOIC (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R320 Reliability Data |
