概览
优势和特点
- 宽输入范围：4V 至 60V
- 电流模式恒定频率 PWM
- 非常低压差操作：100% 占空比
- 可编程开关频率：200kHz 至 600kHz
- 可选的高效率突发模式 (Burst Mode®) 操作：40μA 静态电流
- 简易同步
- 用于工业高电压 P 沟道 MOSFET 的 8V、2A 栅极驱动 (VCC > 10V)
- 可编程软起动
- 可编程电流限值
- 采用小外形 10 引脚耐热增强型 MSE 封装
产品详情
LTC®3824 是一款降压型 DC/DC 控制器，专为驱动一个外部 P 沟道 MOSFET 而设计。凭借一个 4V 至 60V 的宽输入范围和一个高电压栅极驱动器，LTC3824 成为许多工业和汽车高功率应用的合适之选。恒定频率电流模式操作实现了卓越的性能。
LTC3824 可以被配置为执行突发模式操作。突发模式操作提升了低电流效率 (静态电流仅为 40μA)，并延长了电池的运行时间。开关频率可以设置为高达 600kHz，并可容易地实现同步。
其他功能包括电流限制、软起动、微功率停机和突发模式停用。
LTC3824 采用 10 引脚 MSE 功率封装。
应用
- 工业和汽车电源
- 电信电源
- 分布式电源系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

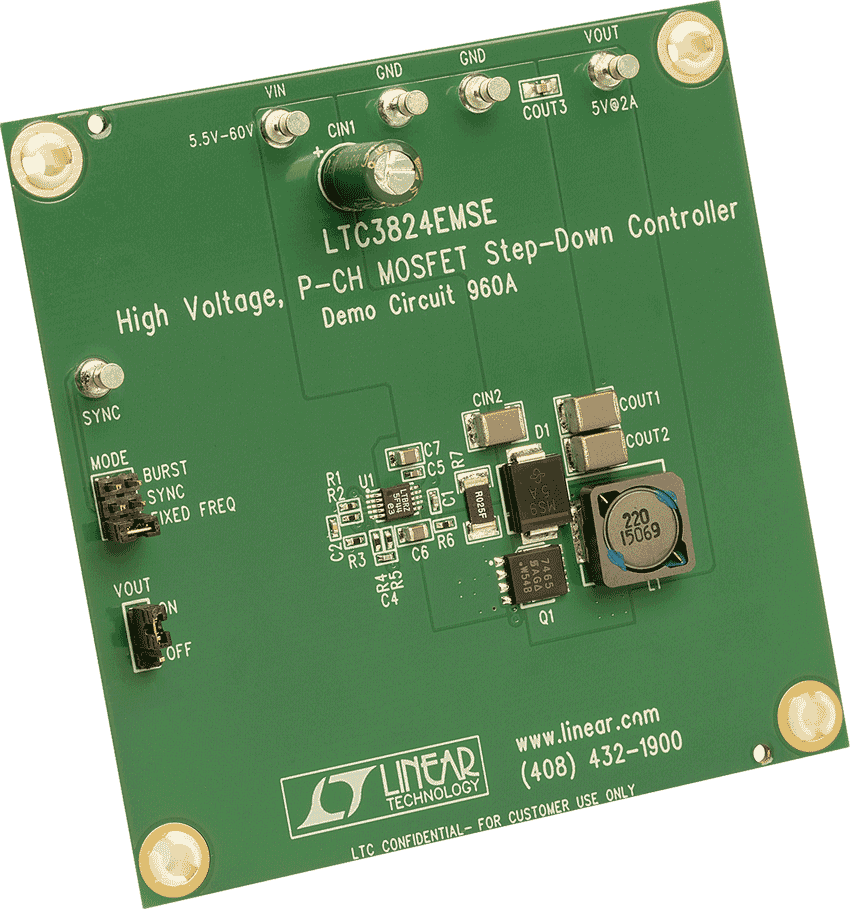

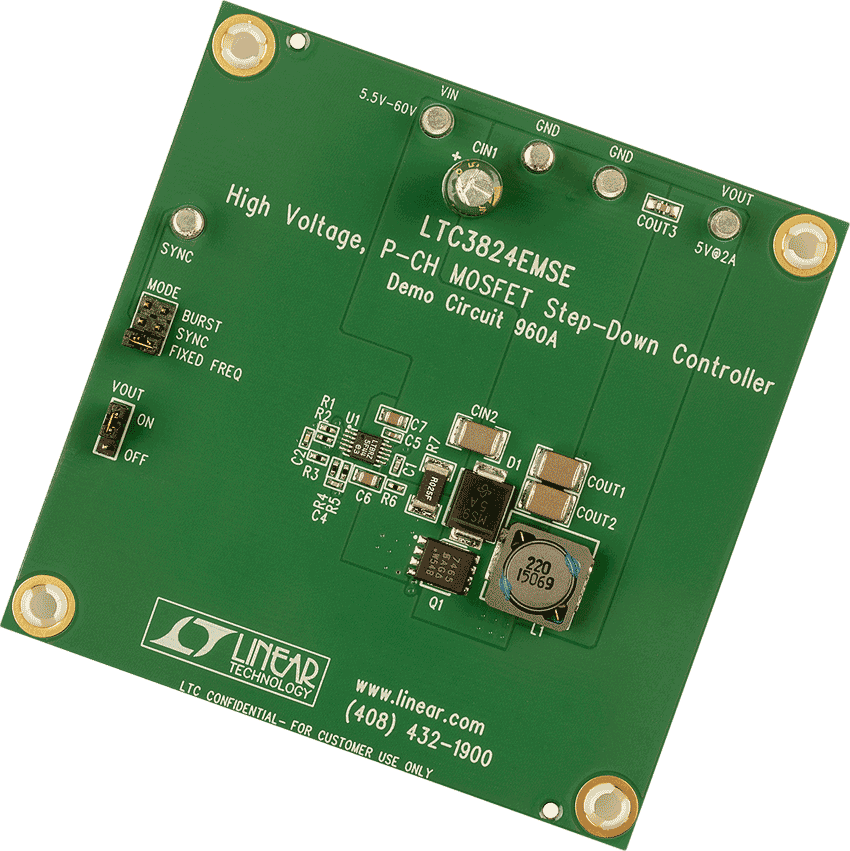

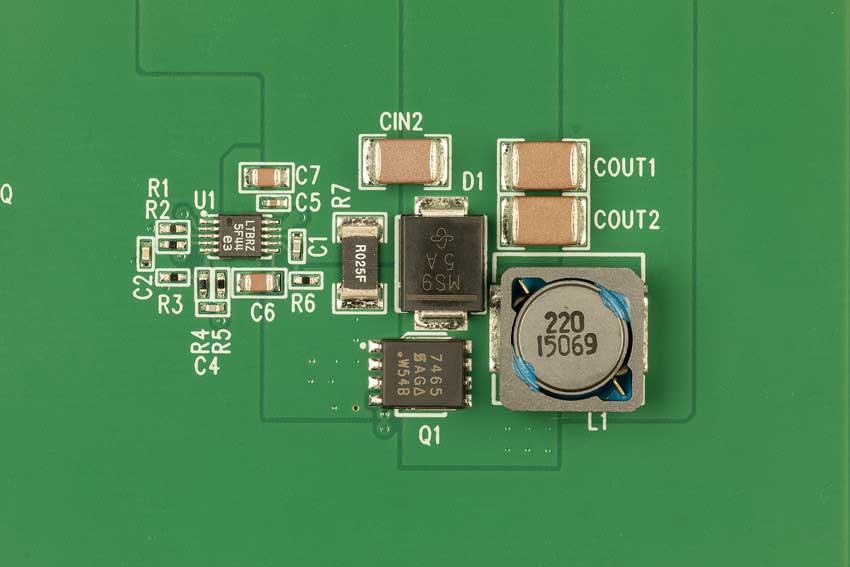

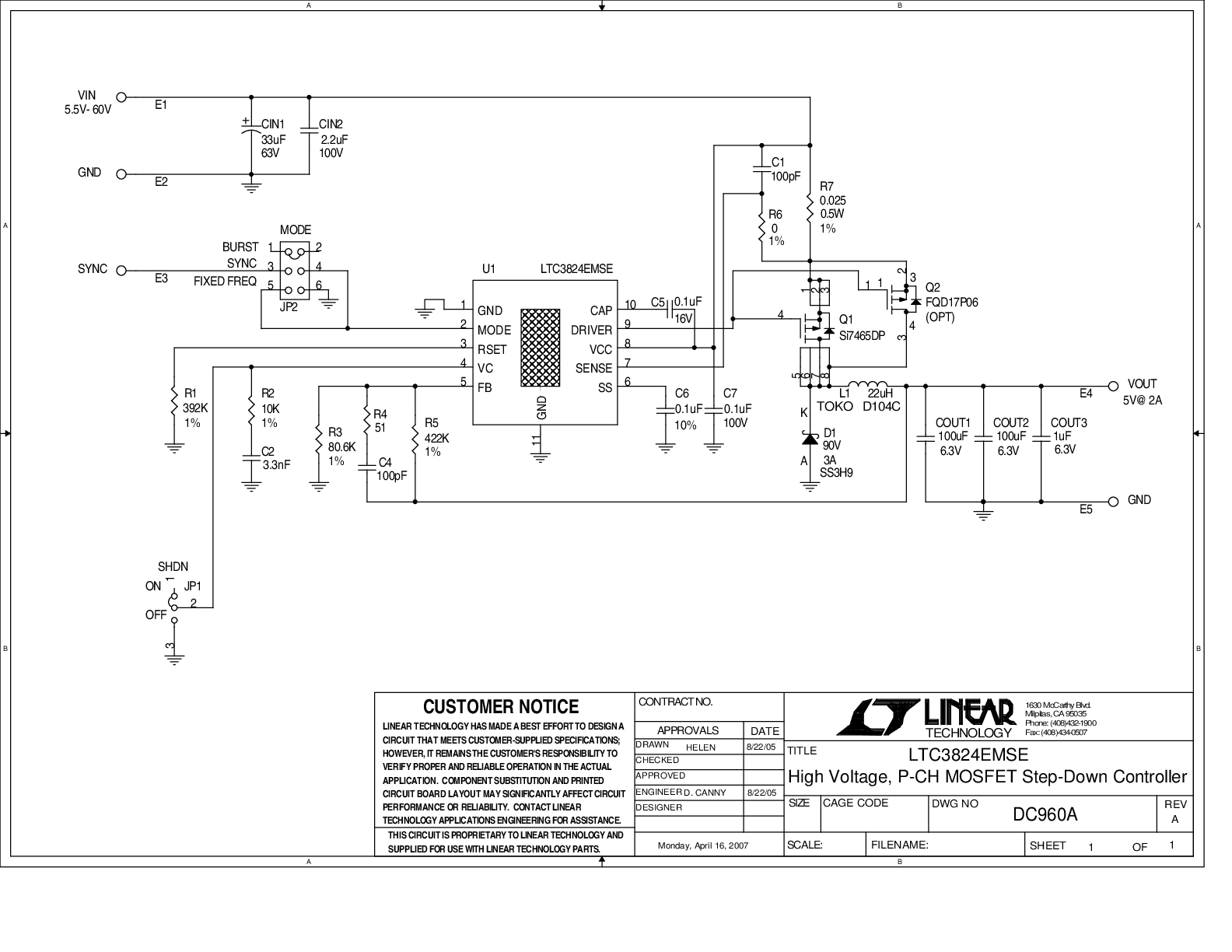

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3824
