概览
优势和特点
- 支持 7 位 IMVP-6/IMVP-6.5 VID 代码和功能
- 宽 VIN 范围：工作时为 4.5V 至 36V，并具有任选的电压前馈补偿功能
- tON(MIN) < 35ns，可提供非常低的占空比
- 温度补偿电感器 DCR 或检测电阻器输出电流监视
- 具可编程有源电压定位功能的差分远端输出电压采样
- 可锁相固定频率：150kHz 至 550kHz
- 可编程 UVLO、预设 VOUT (在启动时)
- 可编程缓慢转换速率睡眠状态退出
- 用于单电源操作的内部 LDO
- 过压和过流保护
- PWRGD 和 VRTT# 过热压制保护标记
- 在睡眠和轻负载期间实现了功率优化
- 38 引脚耐热性能增强型 eTSSOP 和 5mm x 7mm QFN 封装
产品详情
LTC®3816 是一款单相、同步降压型 DC/DC 开关稳压器控制器，用于以一种恒定频率电压模式架构来驱动 N 沟道功率 MOSFET。该控制器的前沿调制拓扑结构可提供极低的输出电压并支持一个高达 550kHz 的可锁相开关频率。输出电压采用一个 7 位 VID 代码来设置。
LTC3816 可满足 IMVP-6/IMVP-6.5 的所有要求，包括起动至一个预设的启动电压、具可编程有源电压定位功能的差分远端输出电压采样、IMON 输出电流报告、睡眠期间的功率优化、以及快速或缓慢转换速率睡眠状态退出。
该器件的故障保护功能包括输入欠压闭锁、逐周期电流限制、输出过压保护、以及 PWRGD 和过热标记。
应用
- 嵌入式计算
- 移动计算机、因特网设备
- 导航显示器
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
R415 Reliability Data3/23/2018PDF25 K
-

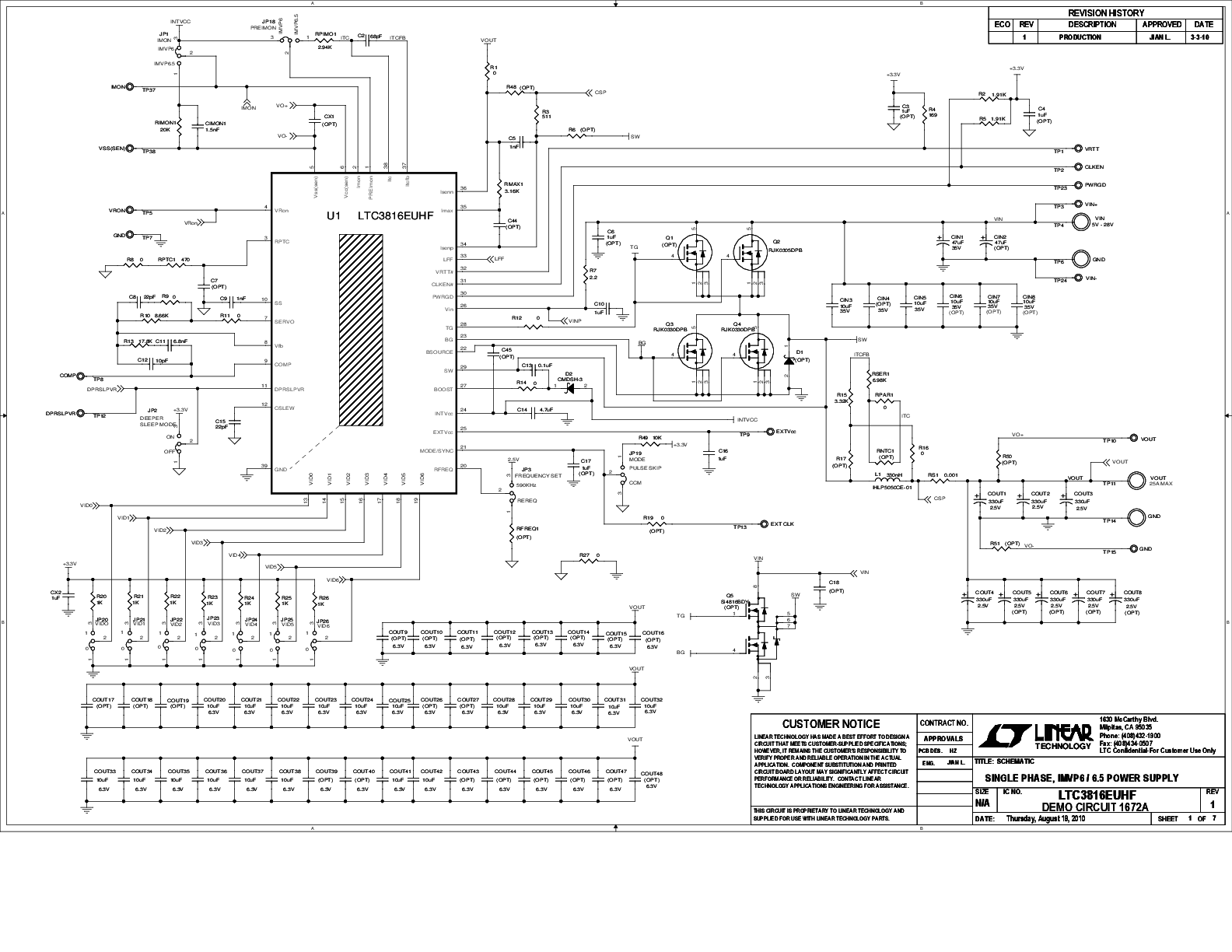

DC1672A - Demo Manual11/24/2010PDF991K
-
High Efficiency Power Supply for Intel IMVP-6/IMVP-6+/IMVP-6.5 CPUs10/1/2011 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3816
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3816EFE#PBF | 材料声明 | 质量和可靠性 | 38-Lead TSSOP w/ EP | |
| LTC3816EFE#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead TSSOP w/ EP | |
| LTC3816EUHF#PBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC3816EUHF#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC3816IFE#PBF | 材料声明 | 质量和可靠性 | 38-Lead TSSOP w/ EP | |
| LTC3816IFE#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead TSSOP w/ EP | |
| LTC3816IUHF#PBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC3816IUHF#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| Wafer Fabrication Data | R415 Reliability Data |
