LTC3810-5

60V 电流模式同步开关稳压控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LTC3810-5 Demo Circuit - High Efficiency High Voltage Buck Converter (12-60V to 5V @ 6A) Download 5.00KB LTspice LTC3810-5 Demo Circuit - High Efficiency High Voltage Step-Down Converter (13-60V to 12V @ 6A) Download 4.00KB
产品模型 6
特性
  • 高电压操作：达 60V
  • 大的 1Ω 栅极驱动器
  • 无需电流检测电阻器
  • 双路 N 沟道 MOSFET 同步驱动
  • 极快的瞬态响应
  • ±0.5% 0.8V 电压基准
  • 可编程输出电压跟踪 / 软起动
  • 可从输入电源产生 5.5V 驱动器电源
  • 可同步至外部时钟
  • 可选择的脉冲跳跃模式操作
  • 电源良好输出电压监视器
  • 可调接通时间 / 频率：tON(MIN) < 100ns
  • 可调逐周期电流限制
  • 可编程欠压闭锁
  • 输出过压保护
  • 5mm x 5mm QFN 封装



更多细节
show more Icon

LTC®3810-5 是一款同步降压型开关稳压控制器，能够从高达 60V 的电压直接进行降压操作，从而使其非常适合于电信和汽车应用。LTC3810-5 采用一种恒定接通时间谷值电流控制架构，以提供非常低的占空比和准确的逐周期电流限制，而无需使用一个检测电阻器。

一个精准的内部基准可提供 0.5% DC 准确度。一个高带宽 (25MHz) 误差放大器提供了非常快的电压和负载瞬态响应。强大的 1Ω 栅极驱动器使得 LTC3810-5 能够驱动多个 MOSFET，以适应电流较大的应用。工作频率由一个外部电阻器来选择，并针对 VIN 中的变化进行补偿，而且还能够同步至一个外部时钟以适应那些对开关噪声敏感的应用。一个停机引脚可将 LTC3810-5 关断，从而把电源电流减小至 240μA。

在启动期间或当发生输出短路时，集成偏置控制电路从输入电源产生栅极驱动电源，并增加了一个小的外部 SOT-23 MOSFET。当器件处于调节状态时，将从输出获取功率，以实现更高效率。




Applications

  • 48V 电信和基站电源
  • 网络设备、服务器
  • 汽车和工业控制系统



Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LTC3810-5 Demo Circuit - High Efficiency High Voltage Buck Converter (12-60V to 5V @ 6A) Download 5.00KB LTspice LTC3810-5 Demo Circuit - High Efficiency High Voltage Step-Down Converter (13-60V to 12V @ 6A) Download 4.00KB
产品模型 6
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3810-5

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 12/07/2010
英文

LTC3810-5: 60V Current Mode Synchronous Switching Regulator Controller Data Sheet

打开PDF文件

redirect
530.00K
download

下载 PDF

PDF Vector

PDF

更新 04/07/2011
日文

LTC3810-5: 60V電流モード同期整流式スイッチング･レギュレータ･コントローラ データシート

打开PDF文件

redirect
3.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC1168A - Demo Manual redirect icon

127.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R533 Reliability Data redirect icon

17.44 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3810EUH-5#PBF 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3810EUH-5#TRPBF 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3810HUH-5#PBF 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3810HUH-5#TRPBF 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3810IUH-5#PBF 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3810IUH-5#TRPBF 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 22, 2022

- 22_0023

LTC3810-5 Die Revision

LTC3810EUH-5#PBF

量产

LTC3810EUH-5#TRPBF

量产

LTC3810HUH-5#PBF

量产

LTC3810HUH-5#TRPBF

量产

LTC3810IUH-5#PBF

量产

LTC3810IUH-5#TRPBF

量产

pdf

PCN22_0023_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

1月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3810EUH-5#PBF

量产

LTC3810EUH-5#TRPBF

量产

LTC3810HUH-5#PBF

量产

LTC3810HUH-5#TRPBF

量产

LTC3810IUH-5#PBF

量产

LTC3810IUH-5#TRPBF

量产

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 22, 2022

- 22_0023

arrow down

LTC3810-5 Die Revision

LTC3810EUH-5#PBF

量产

LTC3810EUH-5#TRPBF

量产

LTC3810HUH-5#PBF

量产

LTC3810HUH-5#TRPBF

量产

LTC3810IUH-5#PBF

量产

LTC3810IUH-5#TRPBF

量产

pdf

PCN22_0023_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon
1月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3810EUH-5#PBF

量产

LTC3810EUH-5#TRPBF

量产

LTC3810HUH-5#PBF

量产

LTC3810HUH-5#TRPBF

量产

LTC3810IUH-5#PBF

量产

LTC3810IUH-5#TRPBF

量产

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

电源监控器1
LT2940
popup image
Cart

量产

功率和电流监视器

多个输出降压调节器1
LTC3880
popup image
Cart

推荐新设计使用

具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

高压热插拔控制器1
LTC4364
popup image
Cart

推荐新设计使用

具理想二极管的浪涌抑制器

硅振荡器1
LTC6908
popup image
Cart

具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器

部分模型 产品周期 描述
LTC4364
popup image
Cart

推荐新设计使用

具理想二极管的浪涌抑制器

LTC3880
popup image
Cart

推荐新设计使用

具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

LT2940
popup image
Cart

量产

功率和电流监视器

评估套件 1

reference details image

DC1168A

LTC3810EUH-5演示板 | 14V < VIN < 60V，VOUT = 12V (10A)

zoom

DC1168A

LTC3810EUH-5演示板 | 14V < VIN < 60V，VOUT = 12V (10A)

download icon

下载

 print icon

打印
DC1168A
LTC3810EUH-5演示板 | 14V < VIN < 60V，VOUT = 12V (10A)
立即购买 更多内容

产品详情

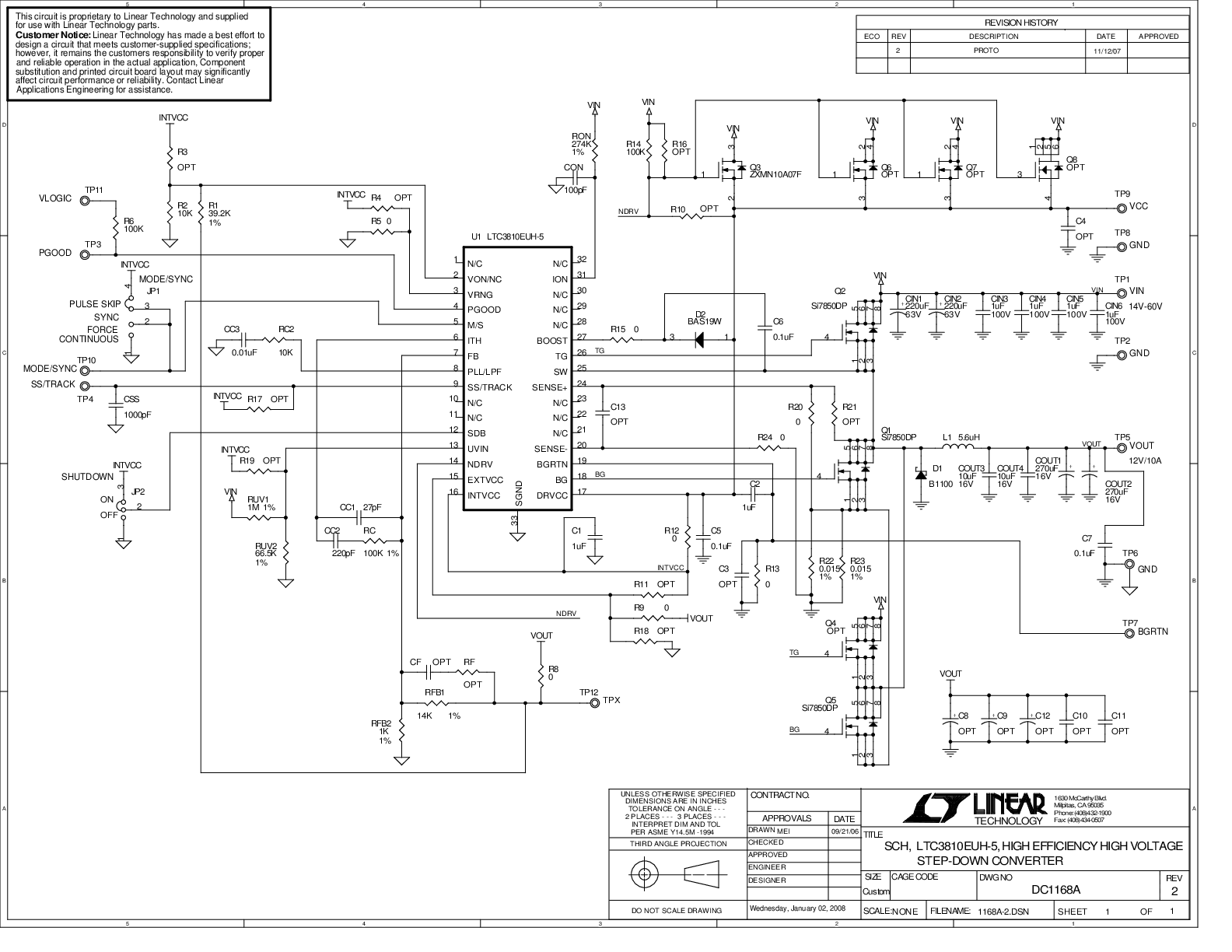

演示电路1168是一款电流模式同步开关稳压器，内置LTC3810-5。该电路配置为同步降压稳压器，可在250kHz开关频率下工作。最大负载为10A时的输出电压为12V。输入电压范围为14V至60V。

资料

pdf icon

PDF

DC1168A - Demo Manual Download

127.00K

pdf icon

ZIP

DC1168A - Design File Download

1.00M

pdf icon

PDF

DC1168A - Schematic Download

39.00K

更多 Arrow image

评估套件1

evaluation kit item images

DC1168A

LTC3810EUH-5演示板 | 14V < VIN < 60V，VOUT = 12V (10A)

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC3810-5 Demo Circuit - High Efficiency High Voltage Buck Converter (12-60V to 5V @ 6A) Download

5.00K

spice tool Lt Spice

LTC3810-5 Demo Circuit - High Efficiency High Voltage Step-Down Converter (13-60V to 12V @ 6A) Download

4.00K
