LTC3788

两相、双输出、同步升压型控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 同步操作用于实现较高的效率并减少热耗散
  • 宽输入范围:4.5V 至 38V (绝对最大值为 40V),启动之后可在低至 2.5V 运作
  • 输出电压高达 60V
  • ±1% 1.2V 基准电压
  • RSENSE 或电感器 DCR 电流检测
  • 针对同步 MOSFET 的 100% 占空比能力
  • 低静态电流:125μA
  • 可锁相频率 (75kHz 至 850kHz)
  • 可编程固定频率 (50kHz 至 900kHz)
  • 可选的电流限值
  • 可调输出电压软起动
  • 电源良好输出电压监视器
  • 低停机电流 IQ:<8μA
  • 内部 LDO 从 VBIAS 或 EXTVCC 给栅极驱动器供电
  • 耐热性能增强型扁平 32 引脚 5mm x 5mm QFN 封装

更多细节
show more Icon

LTC®3788 是一款高性能、两相、双通道、同步升压型转换器控制器,用于驱动全 N 沟道功率 MOSFET。它所采用的同步整流提升了效率、减少功率损失、并降低散热要求,从而使得 LTC3788 能够在高功率升压应用中使用。

该器件运用了一种恒定频率电流模式架构,因而可提供一个高达 850kHz 的可锁相频率。OPTI-LOOP® 补偿允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。LTC3788 具有一个精准的 1.2V 基准和双通道电源良好输出指示器。4.5V 至 38V 的输入电源范围囊括了众多的系统架构和电池化学组成。

用于每个控制器的独立 SS 引脚负责在启动期间使输出电压斜坡上升。PLLIN/MODE 引脚用于在轻负载条件下选择突发模式 (Burst Mode®) 操作、脉冲跳跃模式或连续电感器电流模式。

如需采用有引线的 28 引脚 SSOP 封装并具有一个固定电流限值和一个 PGOOD 输出 (未采用相位调制或一个时钟输出) 的器件,请查阅 LTC3788-1 的产品手册。



应用

  • 工业
  • 汽车
  • 医疗
  • 军事

产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3788EUH#PBF
  • HTML
  • HTML
LTC3788EUH#TRPBF
  • HTML
  • HTML
LTC3788IUH#PBF
  • HTML
  • HTML
LTC3788IUH#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3788EUH#PBF

量产

LTC3788EUH#TRPBF

量产

LTC3788IUH#PBF

量产

LTC3788IUH#TRPBF

量产

7月 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3788EUH#PBF

量产

LTC3788EUH#TRPBF

量产

LTC3788IUH#PBF

量产

LTC3788IUH#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3788EUH#PBF

量产

LTC3788EUH#TRPBF

量产

LTC3788IUH#PBF

量产

LTC3788IUH#TRPBF

量产

7月 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3788EUH#PBF

量产

LTC3788EUH#TRPBF

量产

LTC3788IUH#PBF

量产

LTC3788IUH#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC1409A

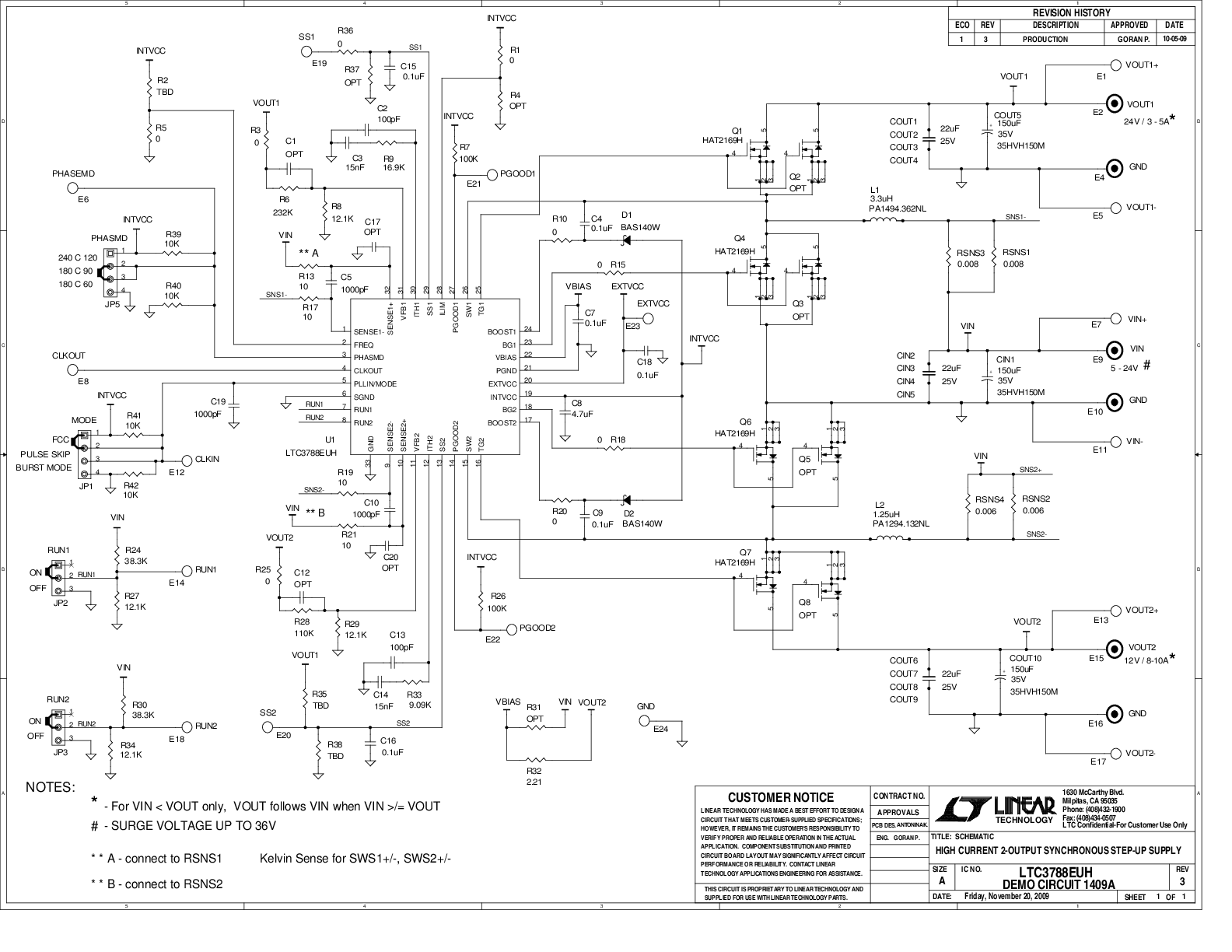

LTC3788EUH Demo Board | 2-Phase, Dual Output, 5V to 24VIN, VOUT = 12V @ 10A and 24V @ 5A
