特性
- 同步操作用于实现最高的效率并减少热耗散
- 宽 VIN 范围：4.5V 至 38V (绝对最大值为 40V)，启动之后可在低至 2.5V 的电压条件下运作
- 输出电压高达 60V
- ±1% 1.2V 基准电压
- RSENSE 或电感器 DCR 电流检测
- 针对同步 MOSFET 的 100% 占空比能力
- 低静态电流：55μA
- 可锁相频率 (75kHz 至 850kHz)
- 可编程固定频率 (50kHz 至 900kHz)
- 可调输出电压软起动
- 电源良好输出电压监视器
- 低停机电流 IQ：< 8μA
- 内部 5.4V LDO 用于提供栅极驱动电源

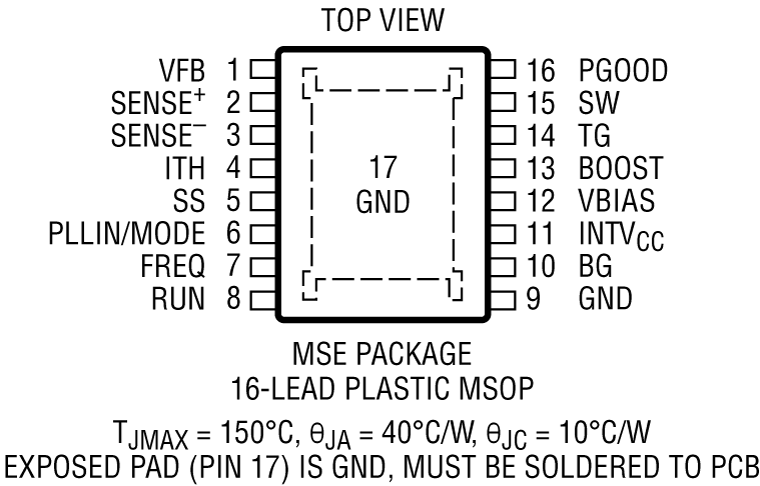

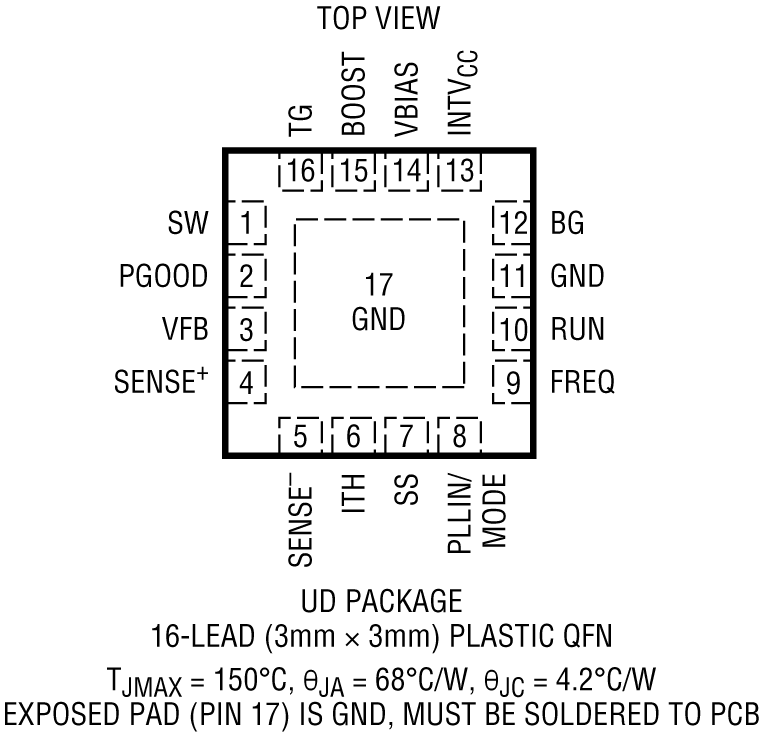

- 耐热性能增强型 16 引脚 3mm x 3mm QFN 封装和 MSOP 封装
- 通过AEC-Q100汽车应用认证
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

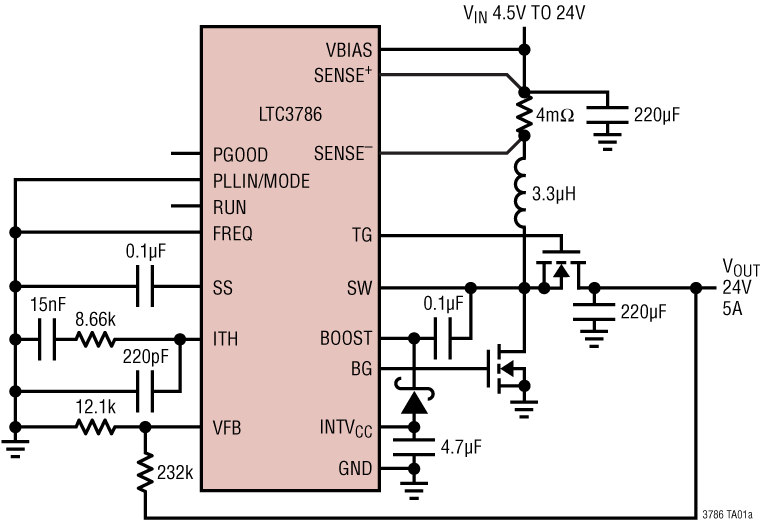

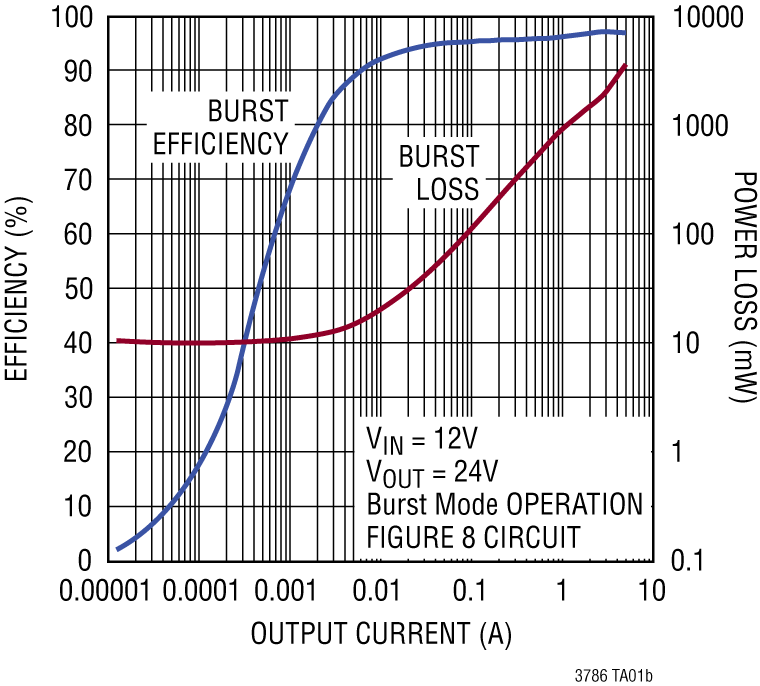

LTC3786 是一款高性能同步升压型转换器控制器，用于驱动全 N 沟道功率 MOSFET。它所采用的同步整流可提升效率、减少功率损失、并降低散热要求，从而使得 LTC3786 能够在高功率升压应用中使用。
4.5V 至 38V 的输入电源范围囊括了众多的系统架构和电池化学组成。当从升压型转换器的输出或另一个辅助电源来施加偏置时，LTC3786 在启动之后能够从一个低至 2.5V 的输入电源来运作。55μA 的无负载静态电流延长了电池供电型系统中的运行时间。
该器件的工作频率可设定在 50kHz 至 900kHz 的范围内，或采用内部 PLL 同步至一个外部时钟。另外，LTC3786 还具有一个精准的 1.2V 基准和一个电源良好输出指示器。SS 引脚负责在启动期间使输出电压斜坡上升。PLLIN/MODE 引脚用于在轻负载条件下选择突发模式 (Burst Mode®) 操作、脉冲跳跃模式或连续电感器电流模式。
应用
- 工业和汽车电源
- 汽车起停系统
- 医疗设备
- 高电压电池供电型系统
3
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3786
文档
筛查
1 应用
-
全部
-
用户手册
-
数据手册
-
可靠性数据
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
604.00K
可靠性数据
1
365.77 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
- LTC3786EMSE#PBF
- 引脚/封装图-中文版
-
16-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3786EMSE#TRPBF
- 引脚/封装图-中文版
-
16-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3786EUD#PBF
- 引脚/封装图-中文版
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3786EUD#TRPBF
- 引脚/封装图-中文版
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3786HMSE#PBF
- 引脚/封装图-中文版
-
16-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3786HMSE#TRPBF
- 引脚/封装图-中文版
-
16-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3786HMSE#WPBF
- 引脚/封装图-中文版
-
16-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3786HMSE#WTRPBF
- 引脚/封装图-中文版
-
16-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3786HUD#PBF
- 引脚/封装图-中文版
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3786HUD#TRPBF
- 引脚/封装图-中文版
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3786HUD#WPBF
- 引脚/封装图-中文版
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3786HUD#WTRPBF
- 引脚/封装图-中文版
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3786IMSE#PBF
- 引脚/封装图-中文版
-
16-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3786IMSE#TRPBF
- 引脚/封装图-中文版
-
16-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3786IMSE#WPBF
- 引脚/封装图-中文版
-
16-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3786IMSE#WTRPBF
- 引脚/封装图-中文版
-
16-Lead MSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3786IUD#PBF
- 引脚/封装图-中文版
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3786IUD#TRPBF
- 引脚/封装图-中文版
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3786IUD#WPBF
- 引脚/封装图-中文版
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3786IUD#WTRPBF
- 引脚/封装图-中文版
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
10月 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LTC3786EMSE#PBF
量产
LTC3786EMSE#TRPBF
量产
LTC3786HMSE#PBF
量产
LTC3786HMSE#TRPBF
量产
7月 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC3786EMSE#PBF
量产
LTC3786EMSE#TRPBF
量产
LTC3786EUD#PBF
量产
LTC3786EUD#TRPBF
量产
LTC3786HMSE#PBF
量产
LTC3786HMSE#TRPBF
量产
LTC3786HUD#PBF
量产
LTC3786HUD#TRPBF
量产
LTC3786IMSE#PBF
量产
LTC3786IMSE#TRPBF
量产
LTC3786IUD#PBF
量产
LTC3786IUD#TRPBF
量产
2月 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3786EMSE#PBF
量产
LTC3786EMSE#TRPBF
量产
LTC3786HMSE#PBF
量产
LTC3786HMSE#TRPBF
量产
LTC3786IMSE#PBF
量产
LTC3786IMSE#TRPBF
量产
6月 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC3786IMSE#PBF
量产
LTC3786IMSE#TRPBF
量产
7月 12, 2022
- 22_0157
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]
LTC3786IMSE#PBF
量产
LTC3786IMSE#TRPBF
量产
6月 21, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LTC3786IMSE#PBF
量产
LTC3786IMSE#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
10月 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LTC3786EMSE#PBF
量产
LTC3786EMSE#TRPBF
量产
LTC3786HMSE#PBF
量产
LTC3786HMSE#TRPBF
量产
7月 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC3786EMSE#PBF
量产
LTC3786EMSE#TRPBF
量产
LTC3786EUD#PBF
量产
LTC3786EUD#TRPBF
量产
LTC3786HMSE#PBF
量产
LTC3786HMSE#TRPBF
量产
LTC3786HUD#PBF
量产
LTC3786HUD#TRPBF
量产
LTC3786IMSE#PBF
量产
LTC3786IMSE#TRPBF
量产
LTC3786IUD#PBF
量产
LTC3786IUD#TRPBF
量产
2月 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3786EMSE#PBF
量产
LTC3786EMSE#TRPBF
量产
LTC3786HMSE#PBF
量产
LTC3786HMSE#TRPBF
量产
LTC3786IMSE#PBF
量产
LTC3786IMSE#TRPBF
量产
6月 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC3786IMSE#PBF
量产
LTC3786IMSE#TRPBF
量产
7月 12, 2022
- 22_0157
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]
LTC3786IMSE#PBF
量产
LTC3786IMSE#TRPBF
量产
6月 21, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LTC3786IMSE#PBF
量产
LTC3786IMSE#TRPBF
量产
评估套件 1
DC1641A
LTC3786 MS16E演示板5V VIN 24V；VOUT = 24V（高达10A）
产品详情

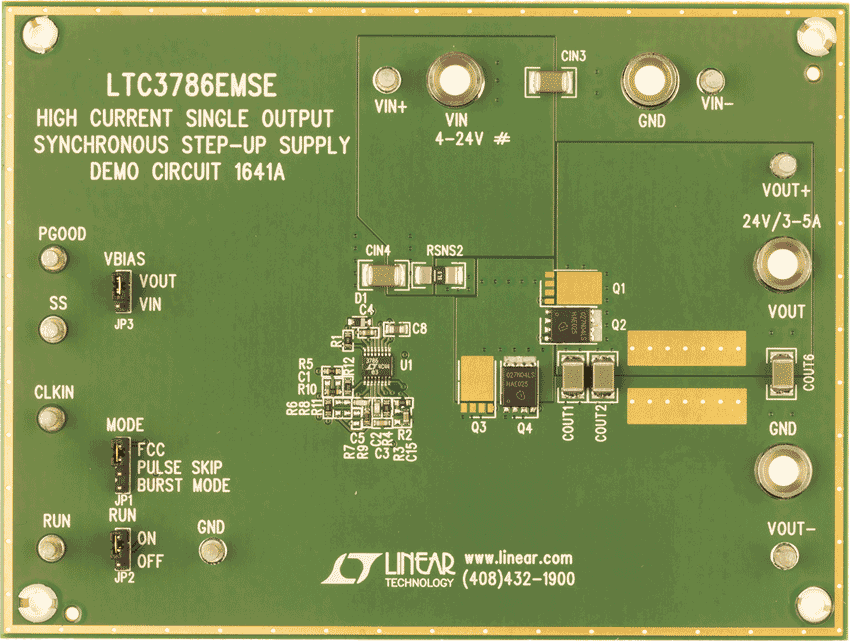

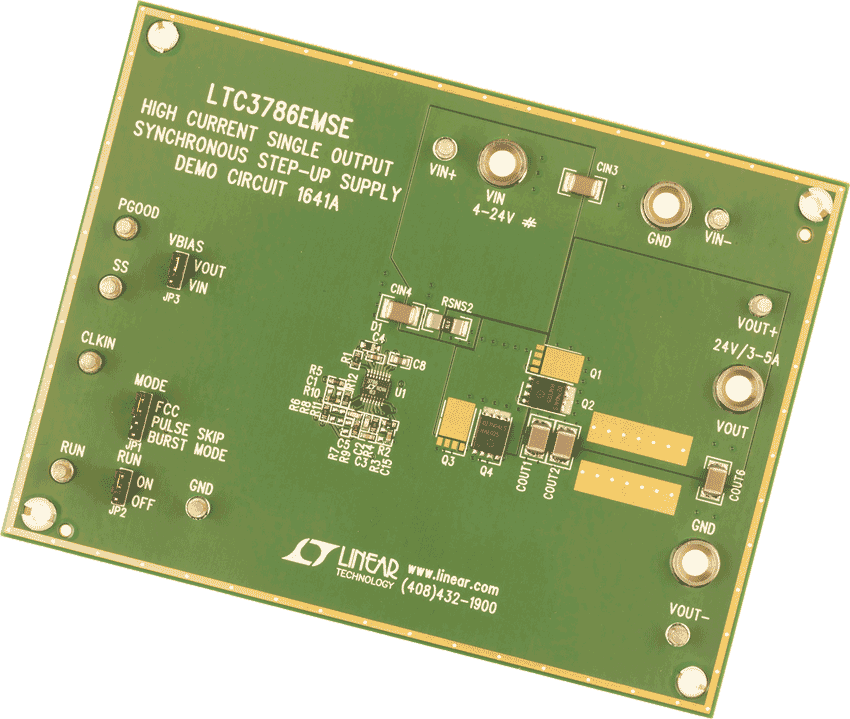

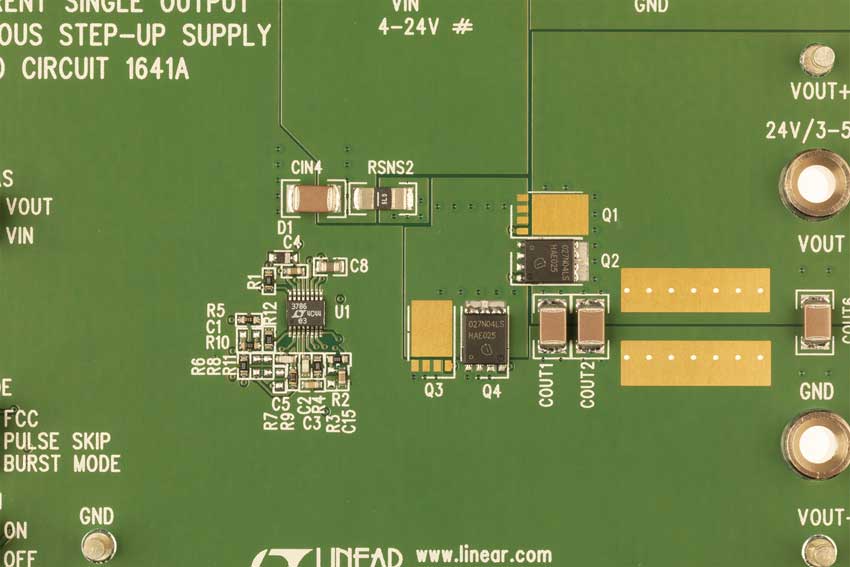

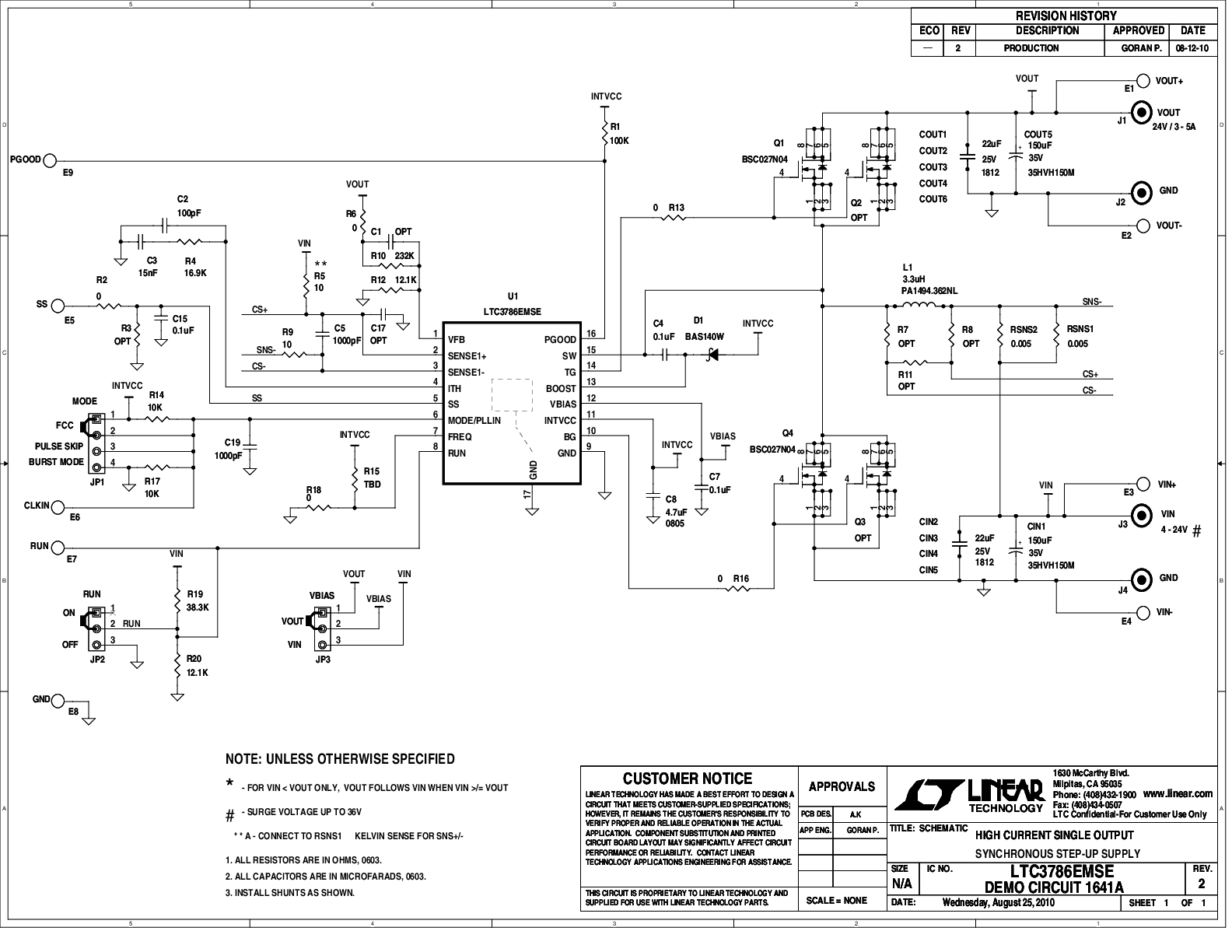

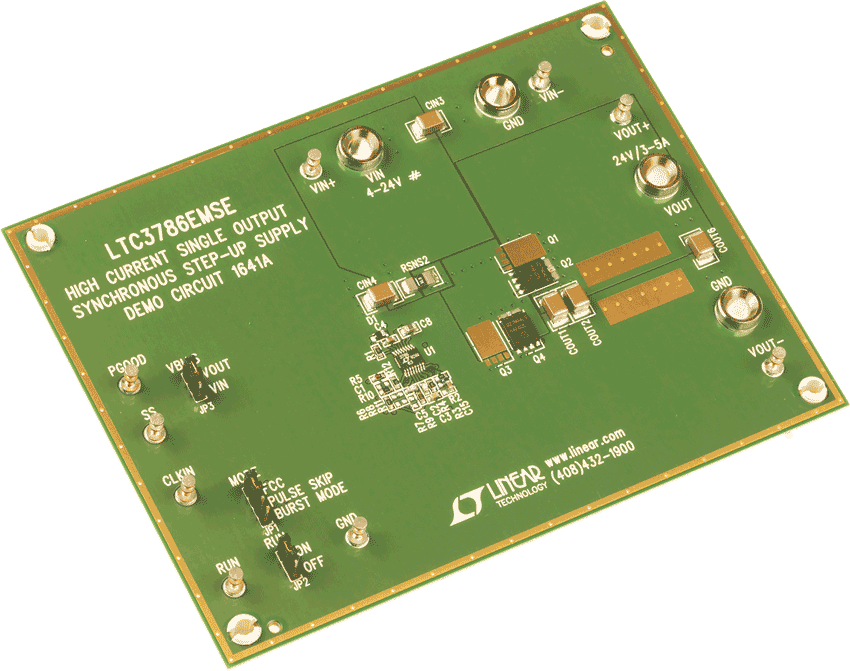

演示电路DC1641是一款DC/DC升压转换器，内置LTC3786恒频电流模式升压控制器。DC1641A在5V至24V输入电压范围内工作，并在6V和10V输入电压时分别提供超过5A和9A的输出电流，如图3所示。恒定工作频率为350kHz，可实现小型高效电路。该转换器在宽负载范围内提供较高的输出电压精度（通常为±3%），且没有最低负载要求。该演示电路可轻松修改，以产生不同的输出电压。
