概览
优势和特点
- 四开关电流模式单电感器架构允许 VIN 高于、低于或等于 VOUT
- 宽 VIN 范围：4.5V 至 150V
- 宽输出电压范围：1.2V ≤ VOUT ≤ 150V
- 同步整流：效率高达 99%
- ±1% 1.2V 电压基准
- 输入或输出平均电流限制
- 集成的 12μA IQ、150V、85mA 开关偏置电源用于实现最佳的热性能
- 可编程的 6V 至 10V DRVCC 优化了效率
- 在升压或降压模式中没有顶端 FET 刷新噪声
- 在停机期间使 VOUT 与 VIN 断接
- 可锁相的固定频率 (50kHz 至 600kHz)
- 在启动期间无反向电流
- 具准确接通门限的 150V 额定电压 RUN 引脚
- 耐热性能增强型 48 引脚 e-LQFP 封装
产品详情
LTC®3777 是一款高性能降压-升压型开关稳压控制器，其可在输入电压高于、低于或等于输出电压的情况下工作。该器件运用了恒定频率电流模式架构，故可提供一个高达 600kHz 的可锁相频率，而一个输入 / 输出恒定电流环路则提供了对电池充电的支持。150V 集成化开关偏置电源是一个高效率降压型稳压器，其仅吸收 12μA 的典型 DC 电源电流，并在无负载时具有一个稳定的输出电压。
凭借 4.5V 至 150V 的宽输入和输出范围以及工作区之间的无缝转换，LTC3777 成为了工业、电信和电池供电型系统的理想选择。
LTC3777 具有一个电源良好输出指示器和一个 MODE 引脚，后者负责选择执行脉冲跳跃模式或强制连续操作模式。PLLIN 引脚允许将该 IC 同步至一个外部时钟。SS 引脚在启动期间使输出电压斜坡上升。电流折返功能电路可限制短路情况下的 MOSFET 热耗散。
- 工业、交通运输、医疗、军事、航空电子
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

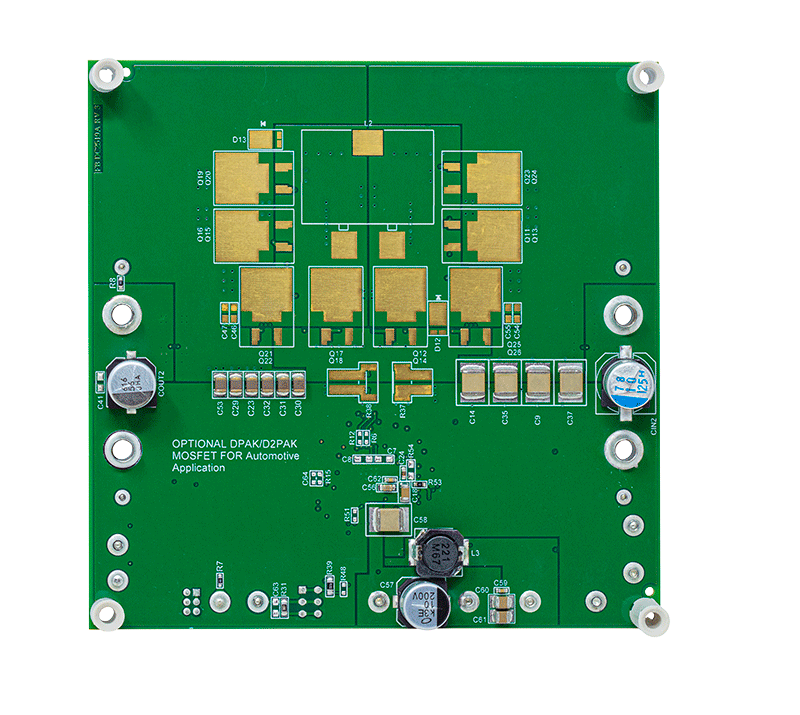

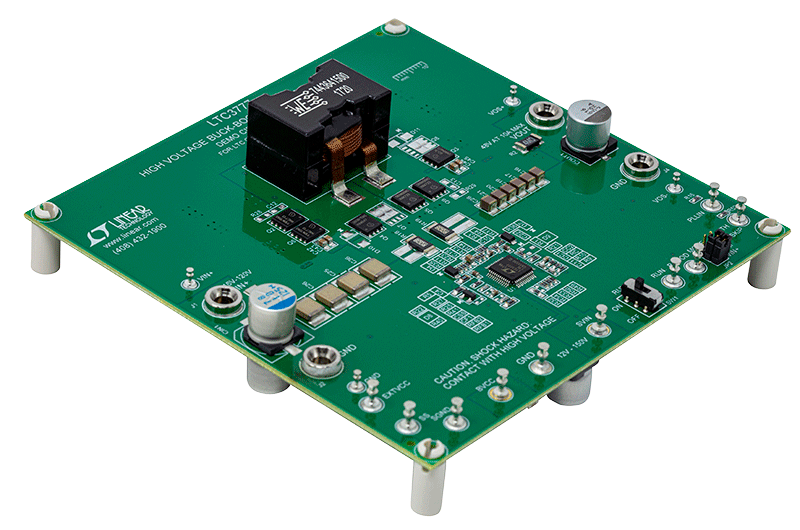

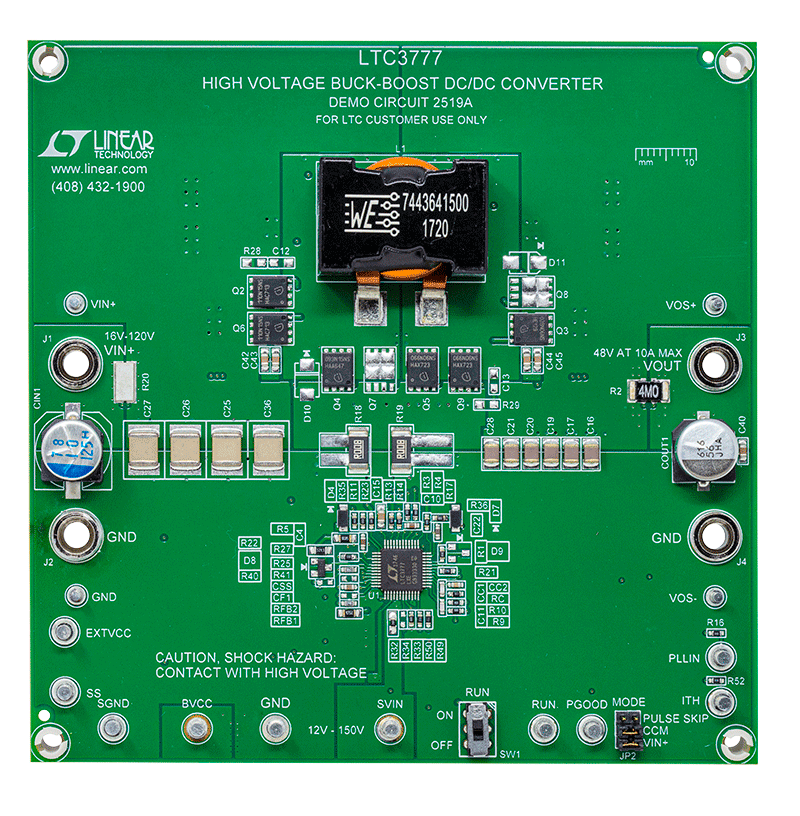

评估套件 (1)
参考资料
-
80V to 150V Non-Isolated DC/DC2/6/2018PDF661K
