概览

优势和特点

  • 同步操作用于实现最高的效率并减少热耗散
  • 宽 VIN 范围:4.5V 至 60V (绝对最大值为 65V),启动之后可在低至 2.3V 的电压条件下运作
  • 输出电压高达 60V
  • ±1% 1.200V 基准电压
  • RSENSE 或电感器 DCR 电流检测
  • 针对同步 MOSFET 的 100% 占空比能力
  • 低静态电流:28μA
  • 可锁相频率 (75kHz 至 850kHz)
  • 可编程固定频率 (50kHz 至 900kHz)
  • 电源良好输出电压监视器
  • 低停机电流:4μA
  • 内部 LDO 采用 VBIAS 或 EXTVCC 为栅极驱动器供电
  • 耐热性能增强型扁平 24 引脚 4mm x 4mm QFN 封装和 20 引脚 TSSOP 封装

产品详情

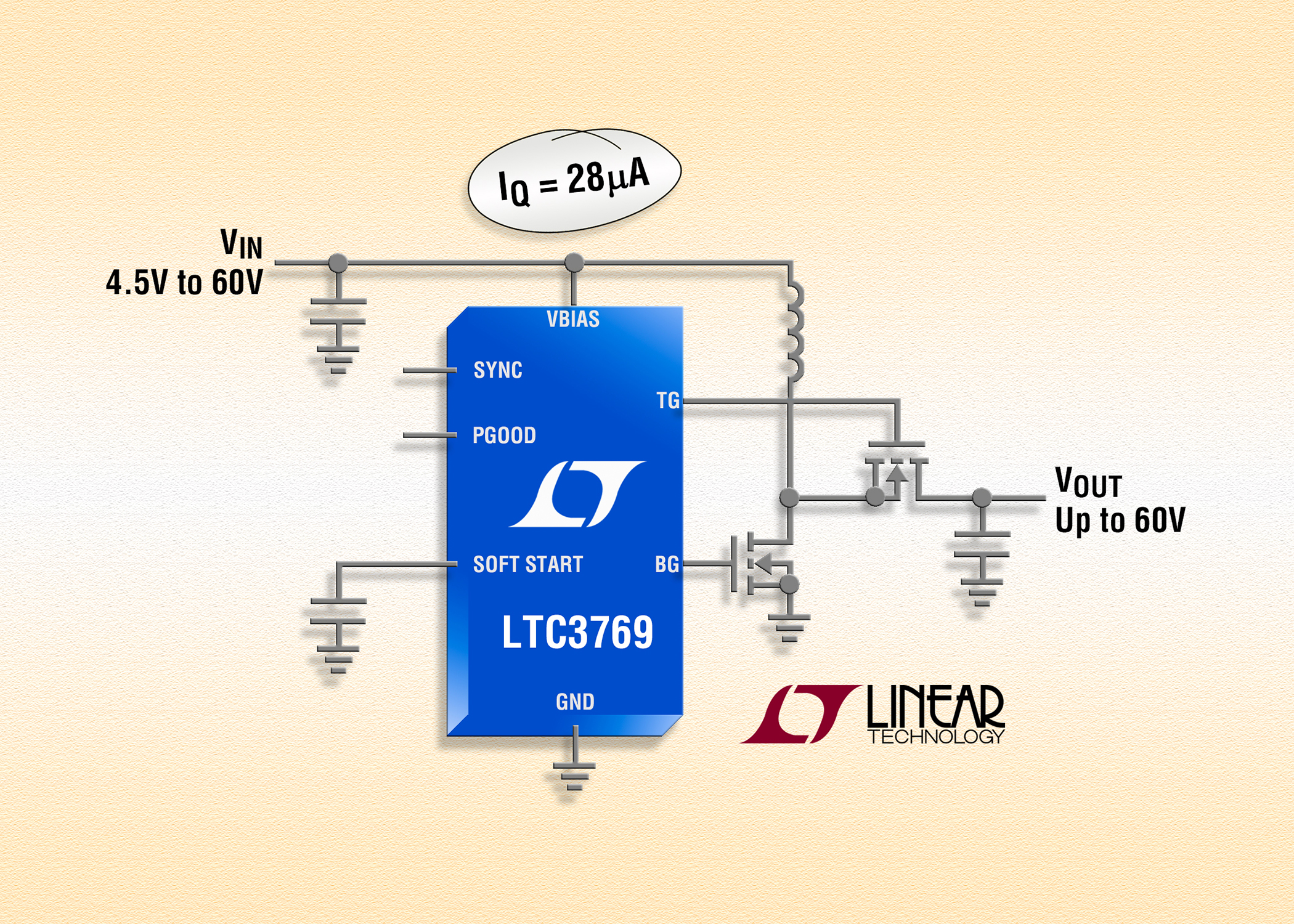

LTC®3769 是一款高性能、单输出、同步升压型转换器控制器,用于驱动全 N 沟道功率 MOSFET。它所采用的同步整流可提升效率、减少功率损耗并降低散热要求,从而简化了高功率升压应用。28μA 的无负载静态电流延长了电池供电型系统中的运行时间。

4.5V 至 60V 的输入电源范围囊括了众多的系统架构和电池化学组成。当从升压型转换器的输出或另一个辅助电源来施加偏置时,LTC3769 在启动之后能够依靠一个低至 2.3V 的输入电源来运作。该器件的工作频率可设定在 50kHz 至 900kHz 的范围内,或者采用内部 PLL 同步至一个外部时钟。

SS 引脚负责在启动期间使输出电压斜坡上升。PLLIN/MODE 引脚用于在轻负载条件下选择执行突发模式 (Burst Mode®) 操作、脉冲跳跃模式或强制连续模式。



应用

  • 工业
  • 汽车
  • 医疗
  • 军事

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

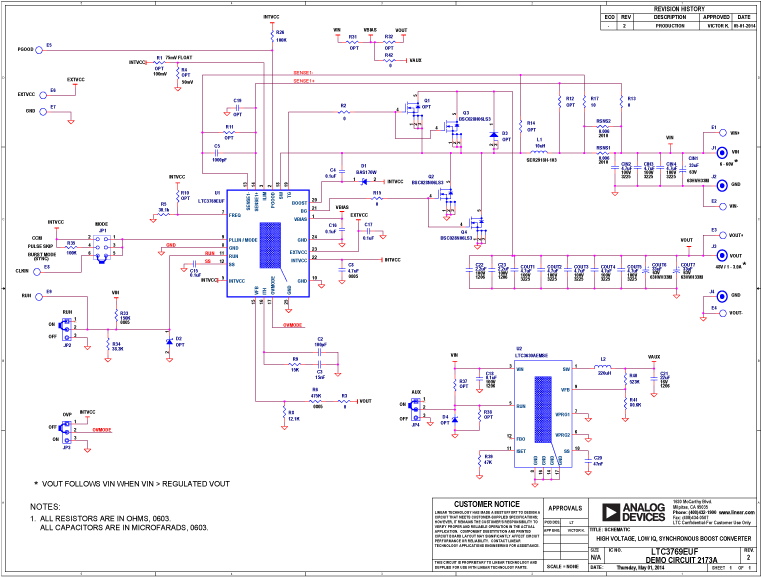

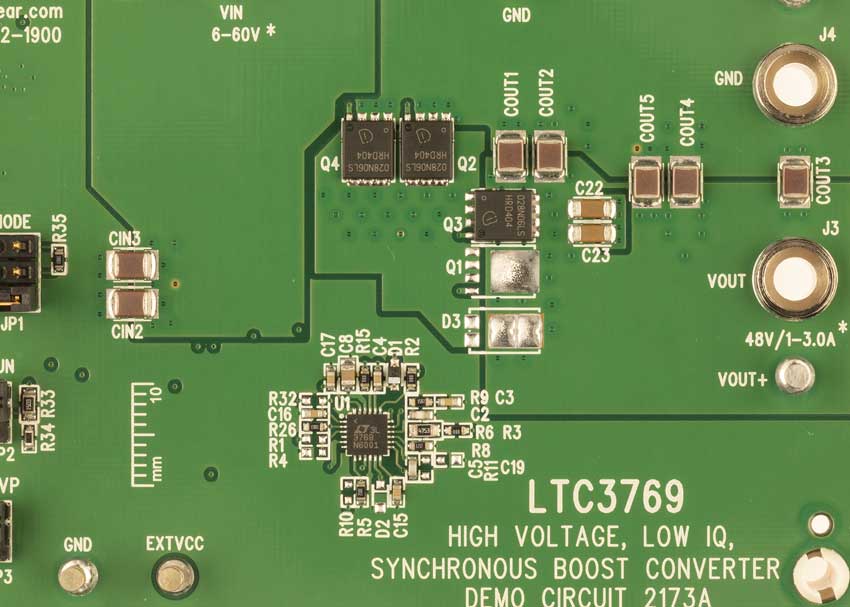

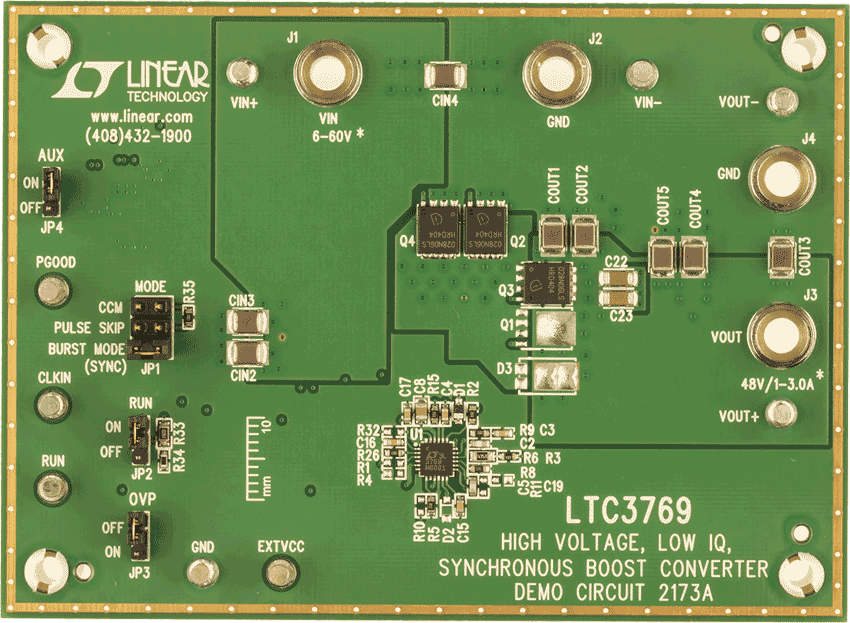

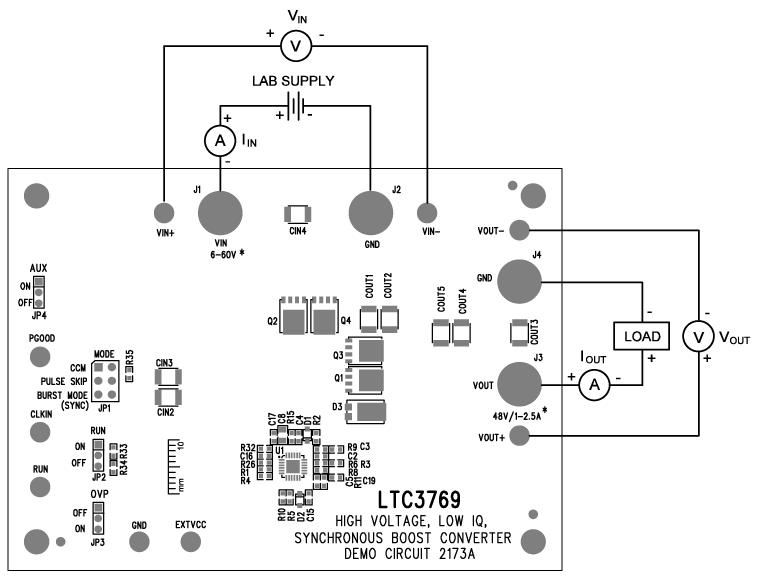

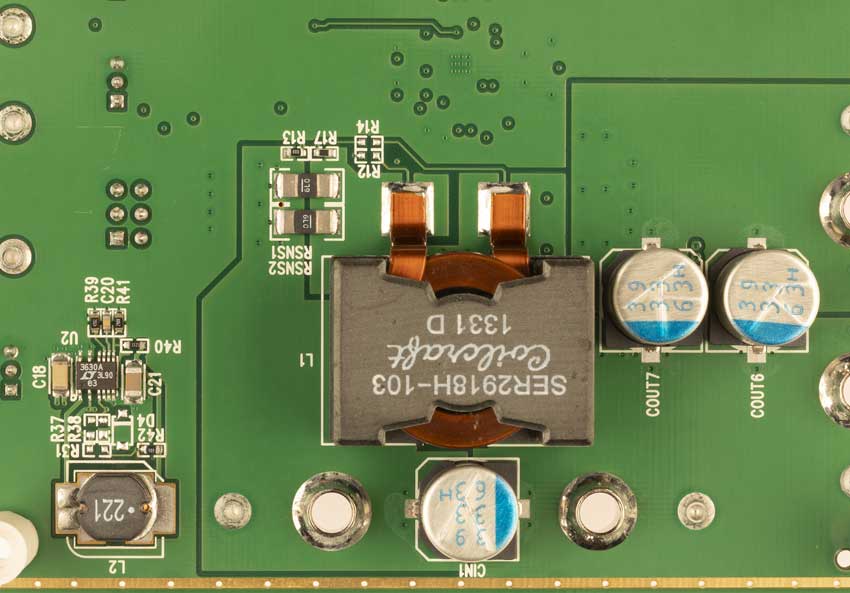

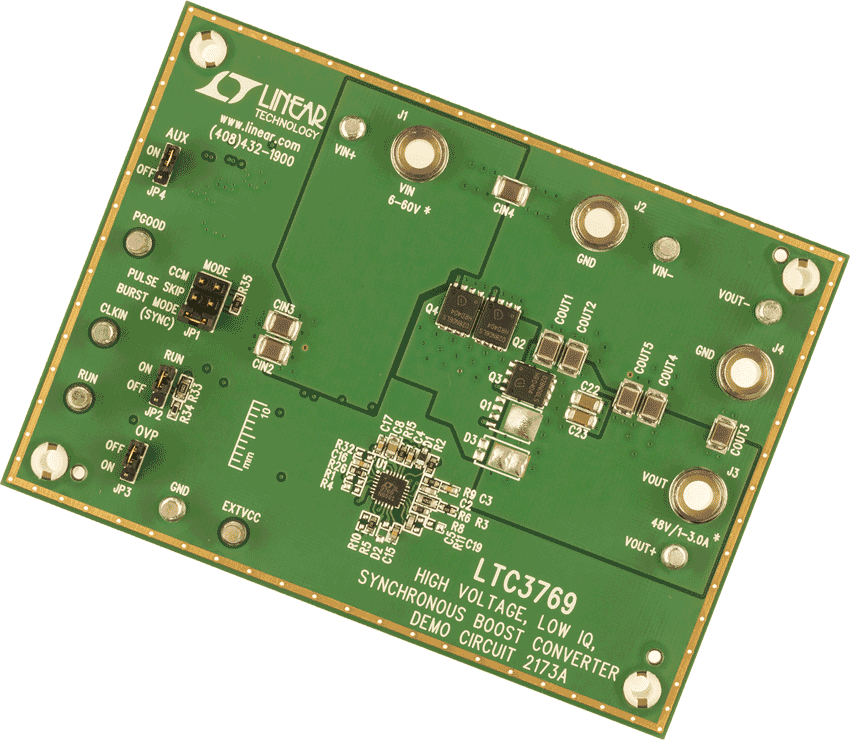

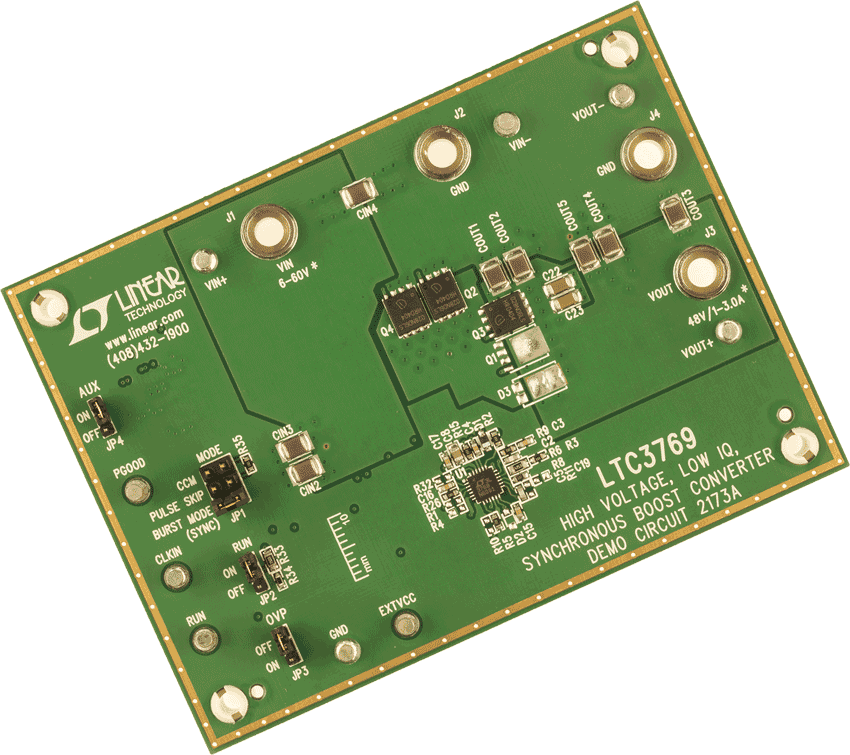

评估套件 (1)
