概览

优势和特点

  • 具内置 MOSFET 驱动器的三相控制器
  • 电流模式控制可确保均流
  • 差分放大器可准确地检测 VOUT
  • ±5% 的输出电流匹配准确度优化了热性能及电感器和 MOSFET 的尺寸
  • 可减小输入和输出电容
  • 支持有源电压定位
  • VID 可编程输出电压范围:0.8V 至 1.55V (AMD Opteron CPU)
  • 6 相,90A 至 120A 工作电流
  • 具自适应消隐功能的输出电源良好指示器
  • 每相 210kHz 至 530kHz、PLL、固定频率
  • 可同步 (LTC3733-1)
  • PWM、逐级递减 (Stage Shedding) 或突发模式 (Burst Mode®) 操作
  • OPTI-LOOP® 补偿最大限度地减小输出电容 COUT
  • 可调软起动电流斜坡上升
  • 具备停用选项的短路停机定时器
  • No_CPU 检测

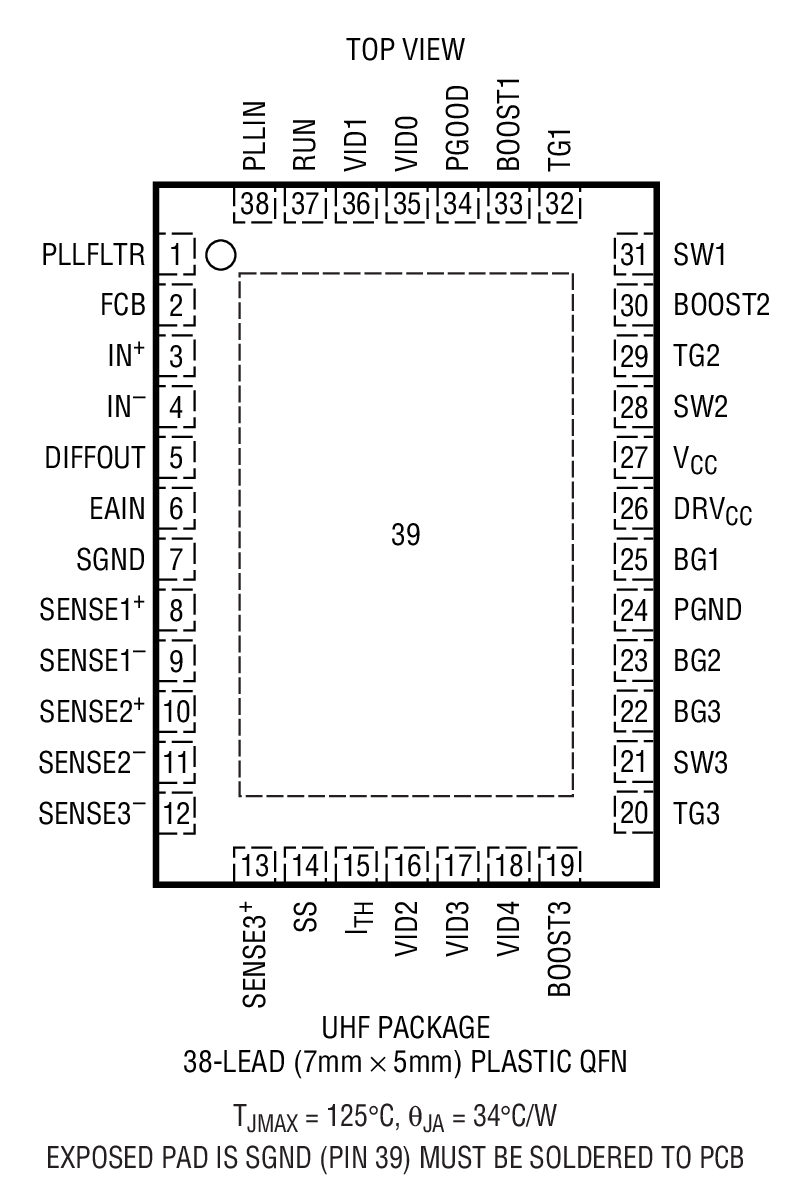

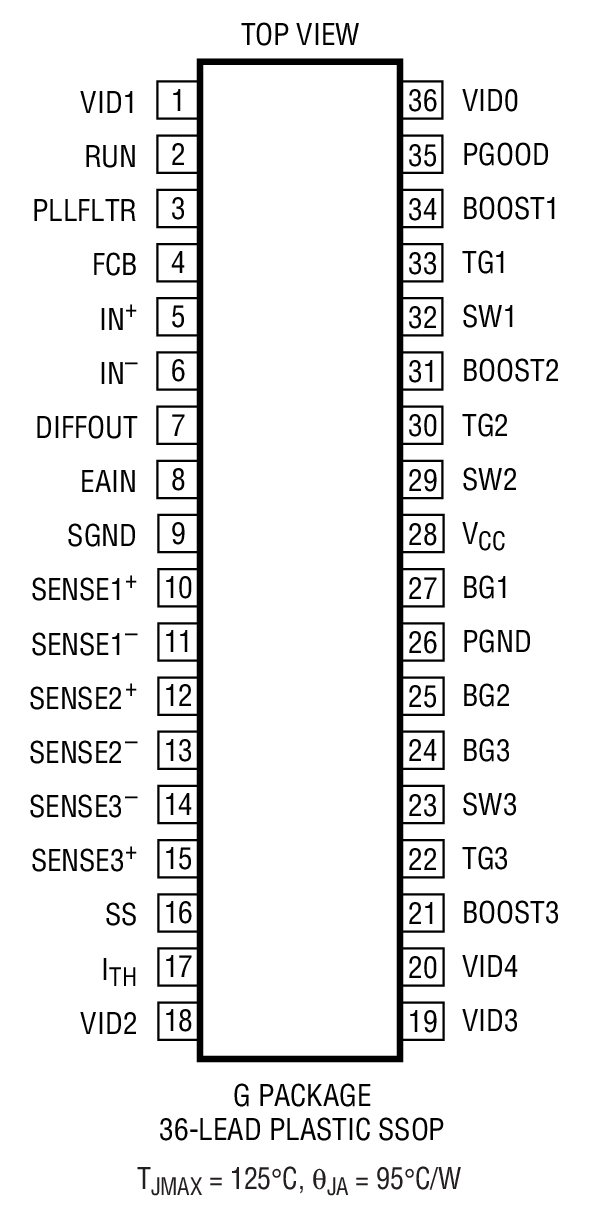

  • 36 引脚窄体 SSOP 封装和 38 引脚 (5mm x 7mm) QFN 封装

产品详情

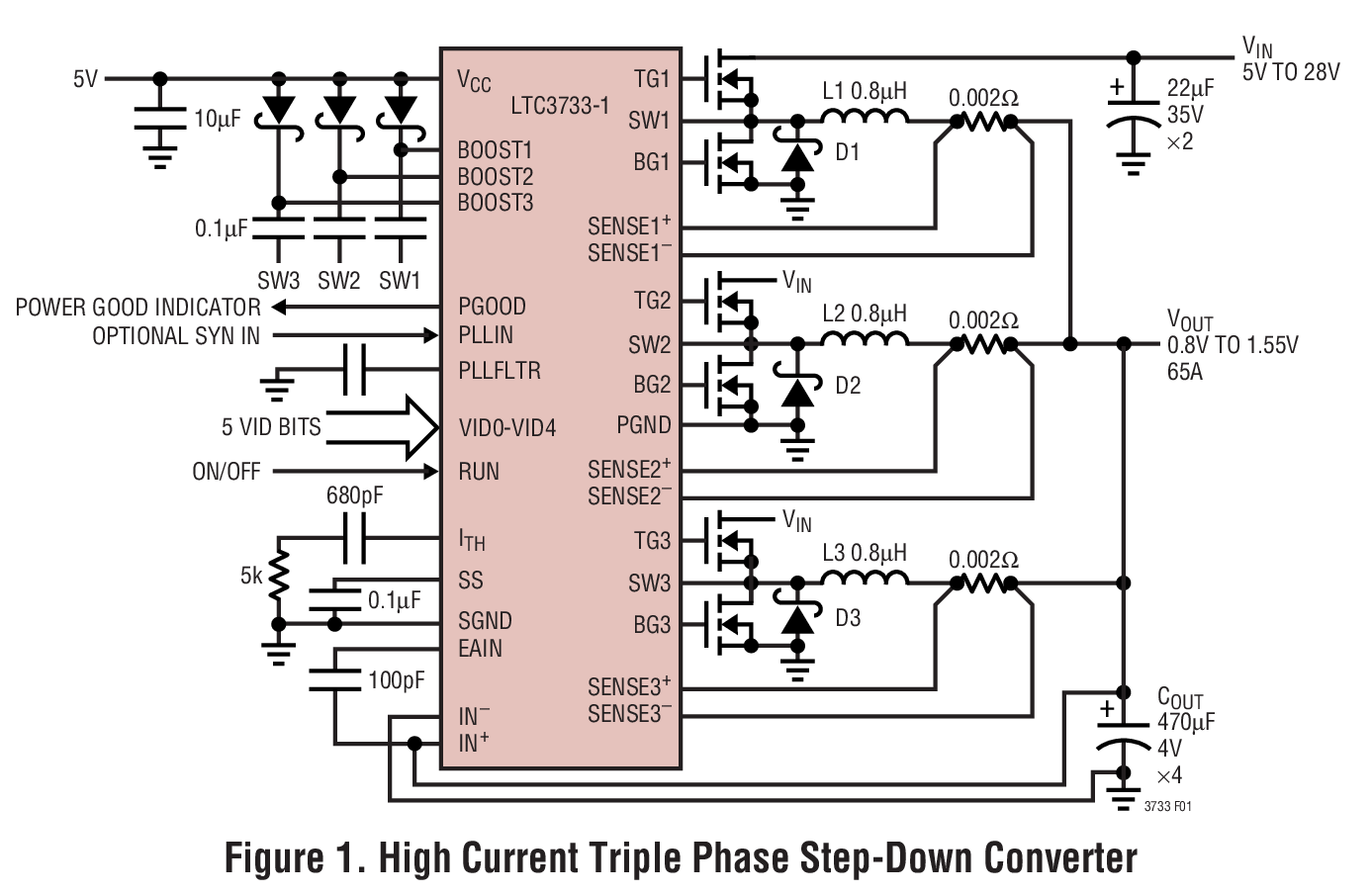

LTC®3733 系列是多相 (PolyPhase®) 同步降压型开关稳压控制器,用于以一种可锁相固定频率架构来驱动全 N 沟道外部功率 MOSFET 级。该三相控制器以 120° 相位分离和高达每相 530kHz 的频率来驱动其输出级,旨在最大限度地降低由输入和输出滤波电容器 ESR 所产生的 RMS 电流损耗。这种三相方法实际上使基频增至三倍,从而改善了瞬态响应并以一个最佳频率来运作每相,以实现高效率和热设计的简易性。通过选择使用输出逐级递减或突发模式技术,可优化轻负载时的效率。

一个差分放大器可对负载点上输出电压的高端及低端提供真正的远端采样。软起动和一种可停用的定时短路停机功能可保护 MOSFET 及负载。另外,折返电流电路还可在短路或过载情况下提供针对外部 MOSFET 的保护作用。一个全“1”VID 检测器负责在 1μs 的超时之后关断稳压器。


应用

  • 高性能的笔记本电脑
  • 服务器、台式电脑和工作站

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

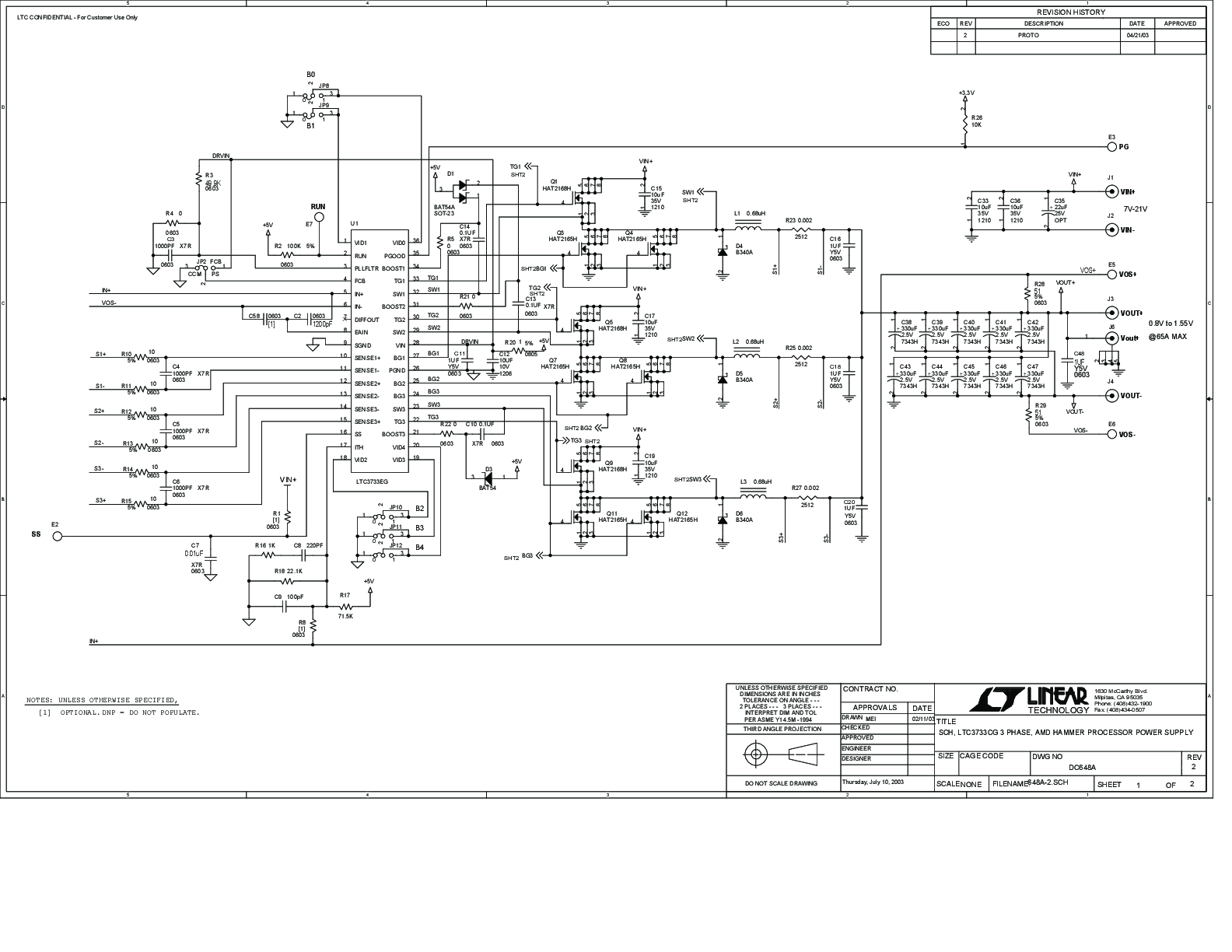

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LTC3733
LTC3733-1
