优势和特点

  • 双输出、180° 定相控制器减小了所需的输入电容以及由电源引起的噪声
  • OPTI-LOOP® 补偿最大限度地减小了输出电容 COUT
  • 输出电压准确度:±1.5%
  • 电源良好输出电压指示器
  • 可锁相固定频率:250kHz 至 550kHz
  • 过流锁断被停用
  • 宽 VIN 范围:4.5V 至 28V 工作
  • 非常低压差操作:99% 占空比
  • 可调软起动电流斜坡上升
  • 折返输出电流限制
  • 输出过压保护
  • 低停机静态电流 IQ :20μA
  • 5V 和 3.3V 待用稳压器
  • 三种可选的工作模式:恒定频率、突发模式 (Burst Mode®) 操作和 PWM

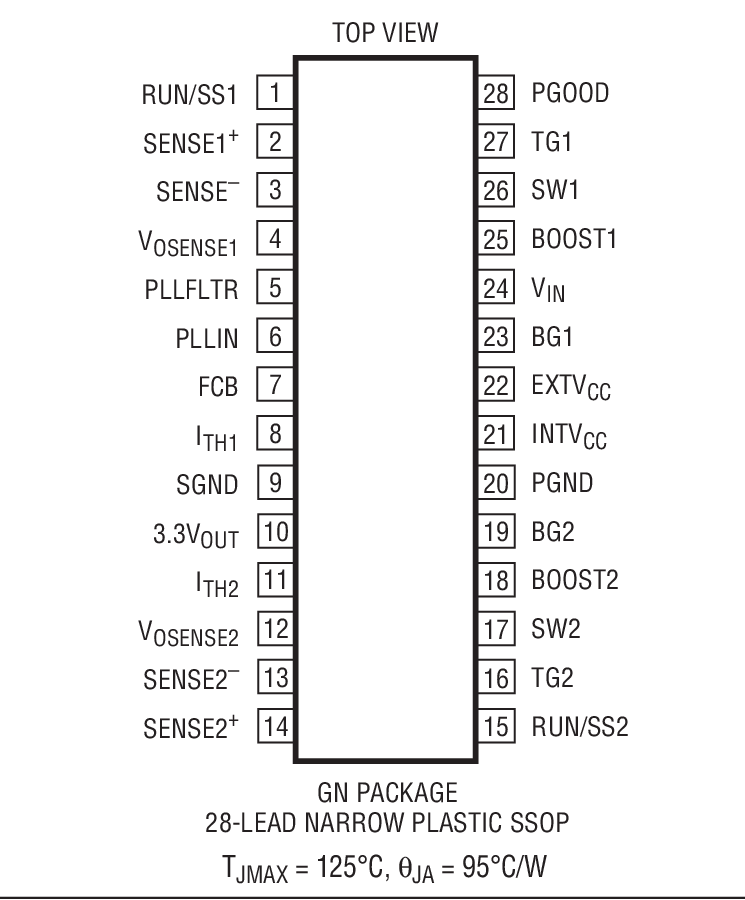

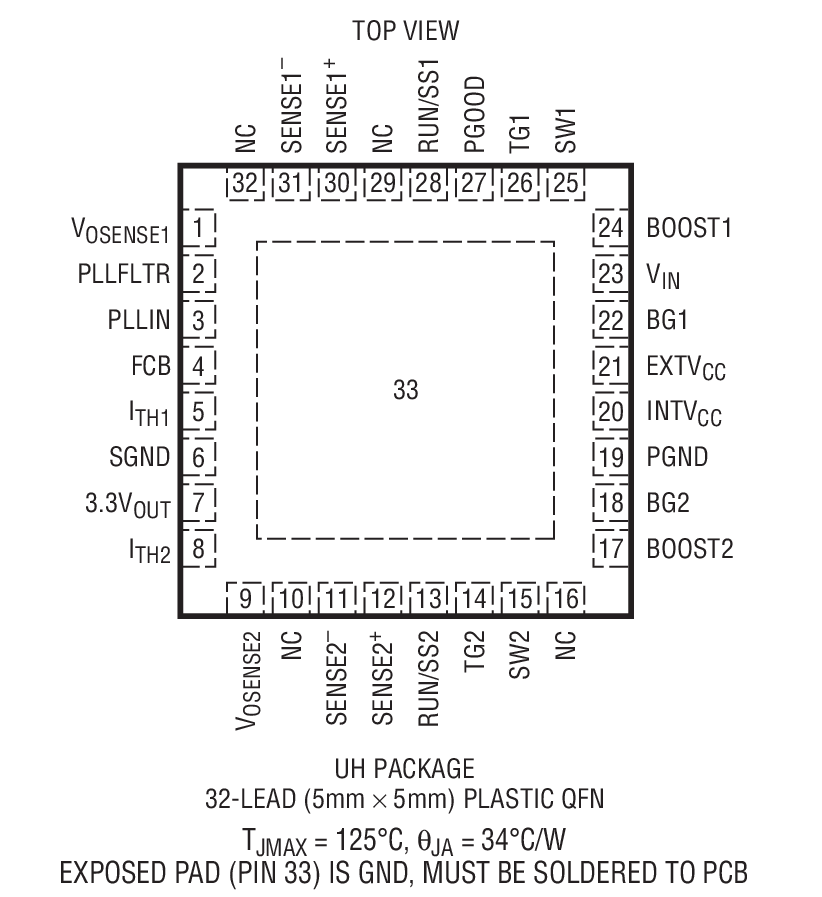

  • 5mm x 5mm QFN 和 28 引脚窄体 SSOP 封装

产品详情

LTC®3728L-1 是一款双通道、高性能降压型开关稳压控制器,用于驱动全 N 沟道同步功率 MOSFET 级。它所采用的恒定频率电流模式架构可提供高达 550kHz  的可锁相频率。通过使两个控制器输出级异相工作,最大限度地降低了由输入电容器的 ESR所引起的功耗和噪声。LTC3728L-1 与 LTC3728L 基本相同,唯一的差别在于 LTC3728L-1 不具备过流锁断功能。

OPTI-LOOP 补偿允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。精准的 0.8V 基准和电源良好输出指示器可与未来的微处理器相兼容,而且,4.5V 至 28V (最大值为 30V) 的宽输入电源范围囊括了所有的化学电池。

用于每个控制器的 RUN/SS 引脚提供了软起动功能。电流折返可对 MOSFET 在短路条件下的功耗加以限制。FCB 模式引脚能够在突发模式、恒定频率模式和连续电感器电流模式之间进行选择,或对一个副端绕组实施稳压。LTC3728L-1 包括一个电源良好输出引脚,当两个输出均位于其设计调整点的 7.5% 以内时,该引脚将发出指示信号。


应用

  • 笔记本电脑和掌上型电脑
  • 电信系统
  • 便携式仪器
  • 电池供电式数字设备
  • DC 功率分配系统

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LTC3728
LTC3728L
