概览
优势和特点
- 输出级反相运作降低了输入和输出电容要求以及由电源引起的噪声
- 双输入电源能力用于实现负载均分
- 5 位 AMD CPU VID 代码:
- VOUT = 0.8V 至 1.55V
- ±1% 输出电压准确度
- 真正的远端采样差分放大器
- 真正的远端采样差分放大器
- 支持有源电压定位
- 电流模式控制确保了均流
- OPTI-LOOP® 补偿较大限度减小了 COUT
- 三种操作模式:PWM、突发和跳周期
- 可编程固定频率:150kHz 至 300kHz
- 宽 VIN 范围:工作时为 4V 至 36V
- 可调的软启动电流斜坡上升
- 内部电流折返和短路停机
- 过压软闭锁功能免除了滋扰的跳变

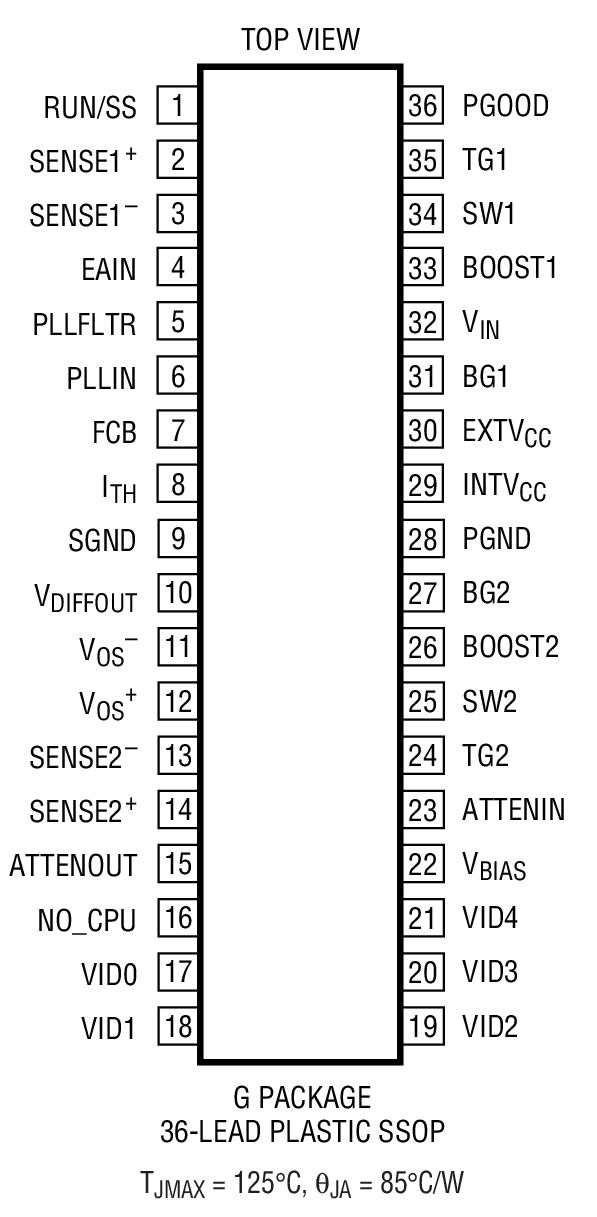

- 采用 36 引脚窄体 (0.209) SSOP 封装
产品详情

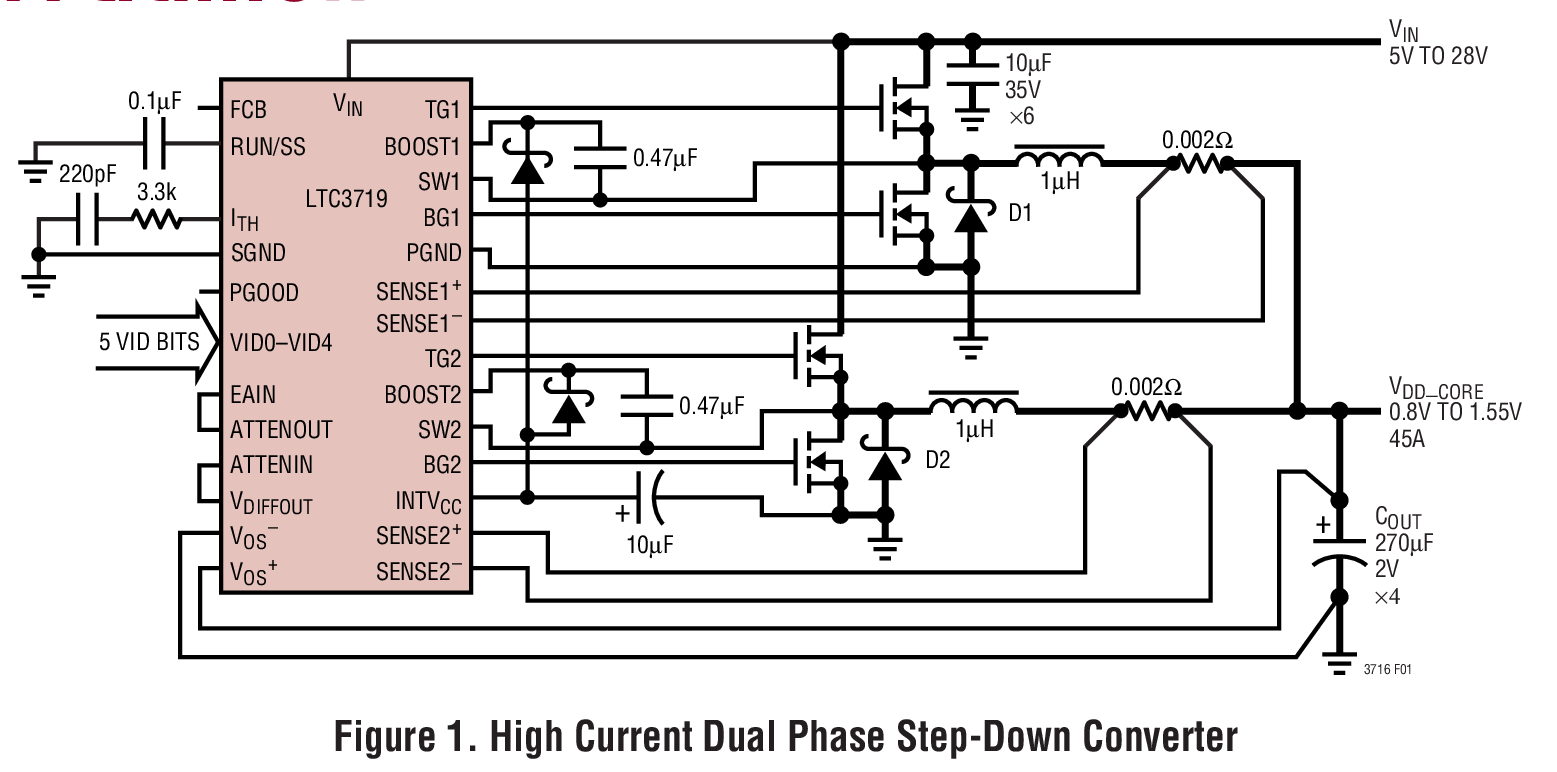

LTC®3719 是一款两相、VID 可编程、同步降压型开关稳压控制器,用于在固定频率架构中驱动两个 N 沟道外部功率 MOSFET 级。该两相控制器以高达 300kHz 频率异相驱动它的两个输出级,以较大限度减小输入和输出电容器中的 RMS 纹波电流。这种两相技术有效地把基频提高两倍,从而改善了瞬态响应,同时以一个较佳频率运作每个通道以实现高效率。另外,热设计也得到简化。
一个操作模式选择引脚 (FCB) 可用于在三种操作模式 (包括用于实现最高效率的 Burst Mode® 操作) 中进行选择。一个内部差分放大器提供了稳压电源正和负输出端的真正远端采样,这在高电流应用中是需要的。
RUN/SS 引脚提供软启动和任选的定时短路停机。电流折返电路可在过流闭锁功能停用时限制短路情况下的 MOSFET 功耗。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。
应用
- 服务器和工作站
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
评估套件 (2)
参考资料
-
R384 Reliability Data3/26/2018PDF18 K
-

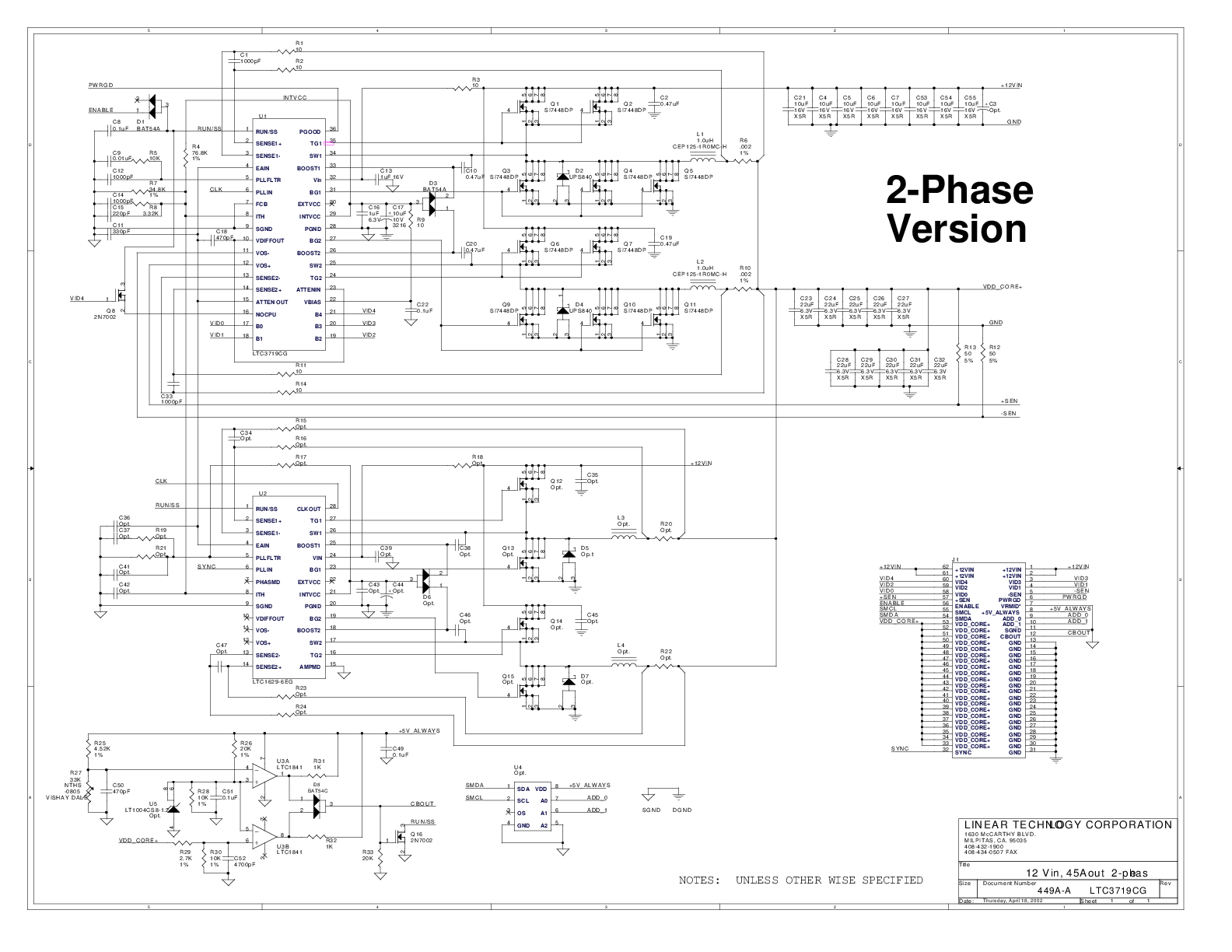

DC449A - Demo Manual9/24/2009PDF869K
工具及仿真模型

LTspice中提供以下器件型号:
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
---|---|---|---|---|
LTC3719EG#PBF | 材料声明 | 质量和可靠性 | 24-Lead SSOP | |
LTC3719EG#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead SSOP | |
Wafer Fabrication Data | R384 Reliability Data |
