概览
优势和特点
- 非常低的 VIN(MIN)：1.5V
- 超快的瞬态响应
- 真正的电流模式控制
- 用于 N 沟道 MOSFET 的 5V 驱动免除了 5V 辅助电源
- 无需检测电阻器
- 采用标准的 5V 逻辑电平 N 沟道 MOSFET
- VOUT(MIN)：0.4V
- VOUT 跟踪 1/2 VIN 或外部 VREF
- 对称的供应和吸收输出电流限制
- 可调的开关频率
- tON(MIN) < 100ns
- 电源良好输出电压监视器
- 可编程软启动
- 输出过压保护
- 任选的短路停机定时器
- 小外形 24 引脚 SSOP 封装
产品详情
LTC®3718 是一款用于 DDR 和 QDR™ 存储器终端的高电流、高效率同步开关稳压控制器。该器件采用一个低至 1.5V 的输入工作，并提供一个等于 (0.5)VIN 的稳定输出电压。该控制器采用一种谷值电流控制架构以实现高工作频率和非常低的接通时间，而无需使用一个检测电阻器。工作频率利用一个外部电阻器来选择，并针对 VIN 及 VOUT 中的变化进行补偿。LTC3718 采用一对标准的 5V 逻辑电平 N 沟道外部 MOSFET，从而免除了增设昂贵 P 沟道或低门限器件的需要。
强制连续操作可降低噪声及 RF 干扰。故障保护由内部折返电流限制、一个输出过压比较器和任选的短路停机定时器提供。针对电源排序的软启动能力可采用一个外部定时电容器来实现。OPTI-LOOP® 补偿的运用使得能够在一个很宽的负载和输出电容数值范围内优化瞬态响应。
应用
- 总线终端：DDR/QDR 存储器、SSTL、HSTL …
- 服务器、RAID 系统
- 分布式电源系统
- 同步降压和通用升压
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R384 Reliability Data3/26/2018
-

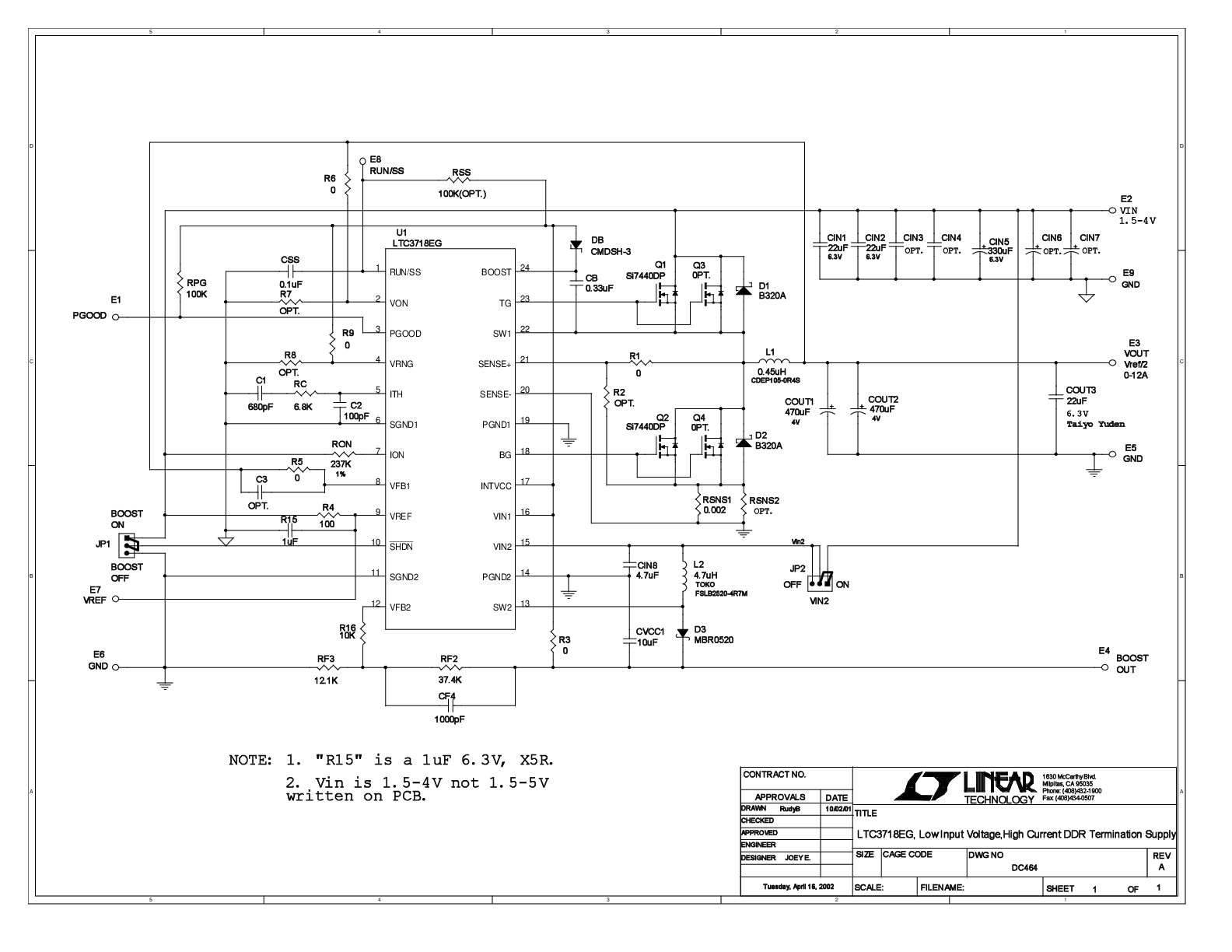

DC464A - Demo Manual9/24/2009
-
High Efficiency DDR Termination Power Supplies Source and Sink More than 10 Amps3/1/2002 LT Journal
工具及仿真模型
LTspice中提供以下器件型号：
LTC3718
配套产品推荐
LTC3718 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3718EG#PBF | 材料声明 | 质量和可靠性 | 24-Lead SSOP | |
| LTC3718EG#TRPBF | 材料声明 | 质量和可靠性 | 24-Lead SSOP | |
| Wafer Fabrication Data | R384 Reliability Data |
