LTC3716

两相、5 位 VID、电流模式、高效率、同步降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 输出级反相运作降低了输入和输出电容要求以及由电源引起的噪声
  • 双输入电源能力用于实现负载均分
  • 5 位移动 VID 代码:VOUT = 0.6V 至 1.75V
  • ±1% 输出电压准确度
  • 真正的远端采样差分放大器
  • 电源良好输出电压监视器
  • 支持有源电压定位
  • 电流模式控制确保了均流
  • OPTI-LOOP 补偿较大限度减小了 COUT
  • 三种操作模式:PWM、突发和跳周期
  • 可编程固定频率:150kHz 至 300kHz
  • 宽 VIN 范围:工作时为 4V 至 36V
  • 可调的软启动电流斜坡上升
  • 内部电流折返和短路停机
  • 过压软闭锁功能免除了滋扰的跳变
  • 采用 36 引脚窄体 SSOP 封装

更多细节
show more Icon

LTC®3716 是一款两相、VID 可编程、同步降压型开关稳压控制器,用于在固定频率架构中驱动两个 N 沟道外部功率 MOSFET 级。该两相控制器以高达 300kHz 频率异相驱动它的两个输出级,以较大限度减小输入和输出电容器中的 RMS 纹波电流。这种两相技术有效地把基频提高两倍,从而改善了瞬态响应,同时以一个较佳频率运作每个通道以实现高效率。另外,热设计也得到简化。

一个操作模式选择引脚 (FCB) 可用于调节一个副端绕组,或在三种操作模式 (包括用于实现最高效率的 Burst Mode® 操作) 中进行选择。一个内部差分放大器提供了稳压电源正和负输出端的真正远端采样,这在高电流应用中是需要的。

RUN/SS 引脚提供软启动和任选的定时短路停机。电流折返电路可在过流闭锁功能停用时限制短路情况下的 MOSFET 功耗。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。


应用

  • 移动计算机 CPU 电源

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3716EG#PBF
  • HTML
  • HTML
LTC3716EG#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 18, 2019

- 19_0266

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC3716EG#PBF

量产

LTC3716EG#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 18, 2019

- 19_0266

arrow down

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC3716EG#PBF

量产

LTC3716EG#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

DC377B-B

LTC3716EG | 2相移动CPU VRM,7至24VIN,0.6至1.75VOUT(25A,Profile最短)

reference details image

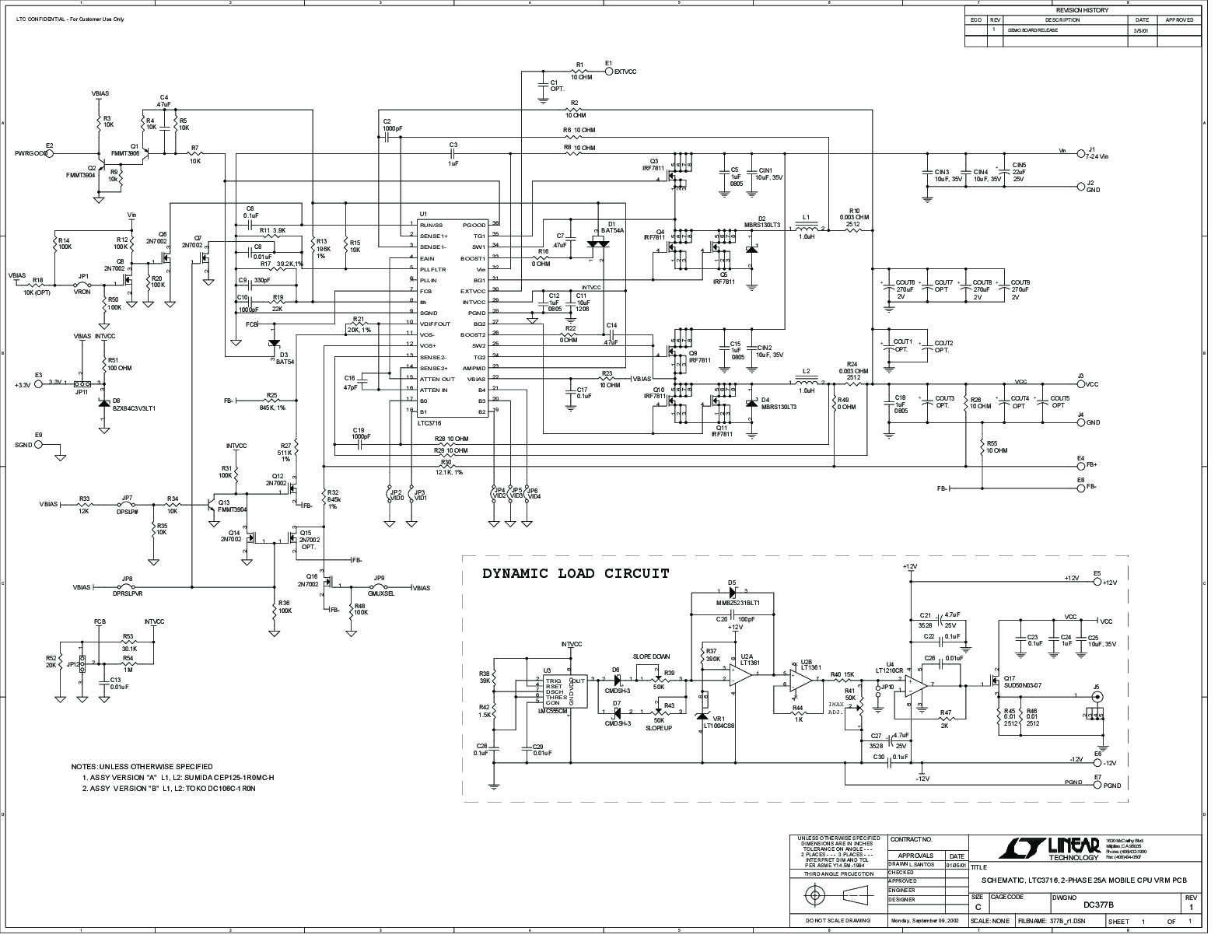

DC377B-A

LTC3716EG | 2相移动CPU VRM,7至24VIN,0.6至1.75VOUT(25A,最大性能)

DC387A

LTC3716EG | IMVPII内核电源(内插器)

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
