概览

优势和特点

  • PolyPhase® 谷值电流模式控制器
  • 可利用 PLL 同步至一个外部时钟
  • 重合或比例式跟踪
  • 检测电阻器可任选
  • 2% 至 90% 占空比 (在 200kHz)
  • tON(MIN) < 100ns
  • 真正的远端采样差分放大器

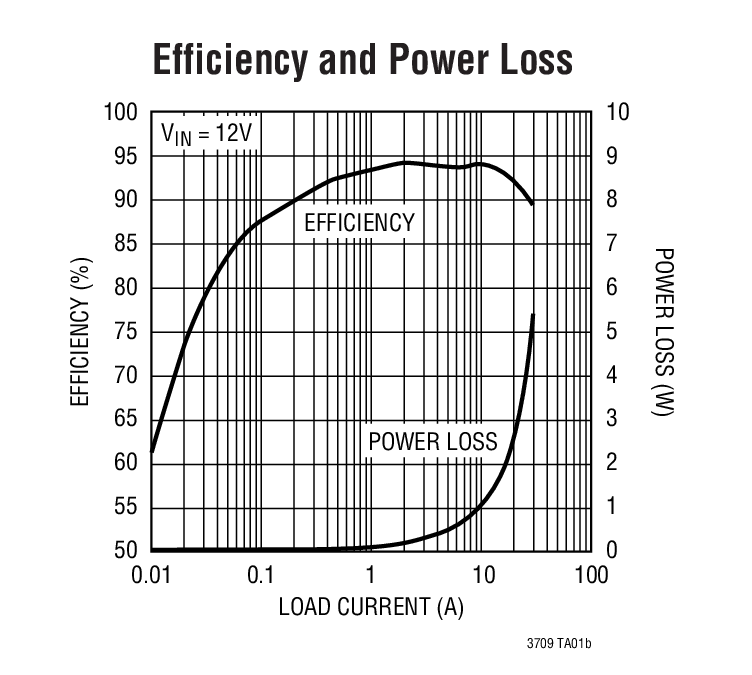

  • 在轻负载和重负载条件下均可实现高效率
  • 电源良好输出电压监视器
  • 0.6V ±1% 基准
  • 可调的电流限制
  • 可编程软启动和工作频率
  • 输出过压保护
  • 任选的短路停机定时器

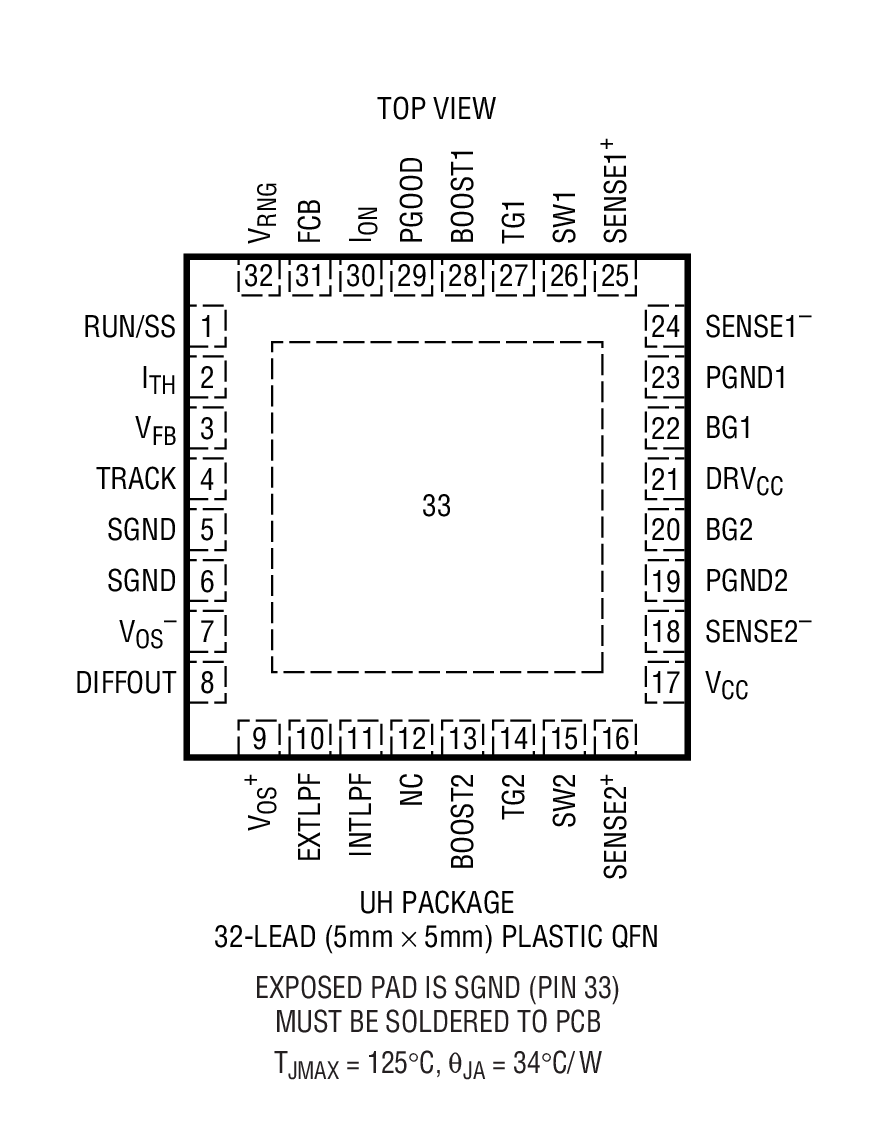

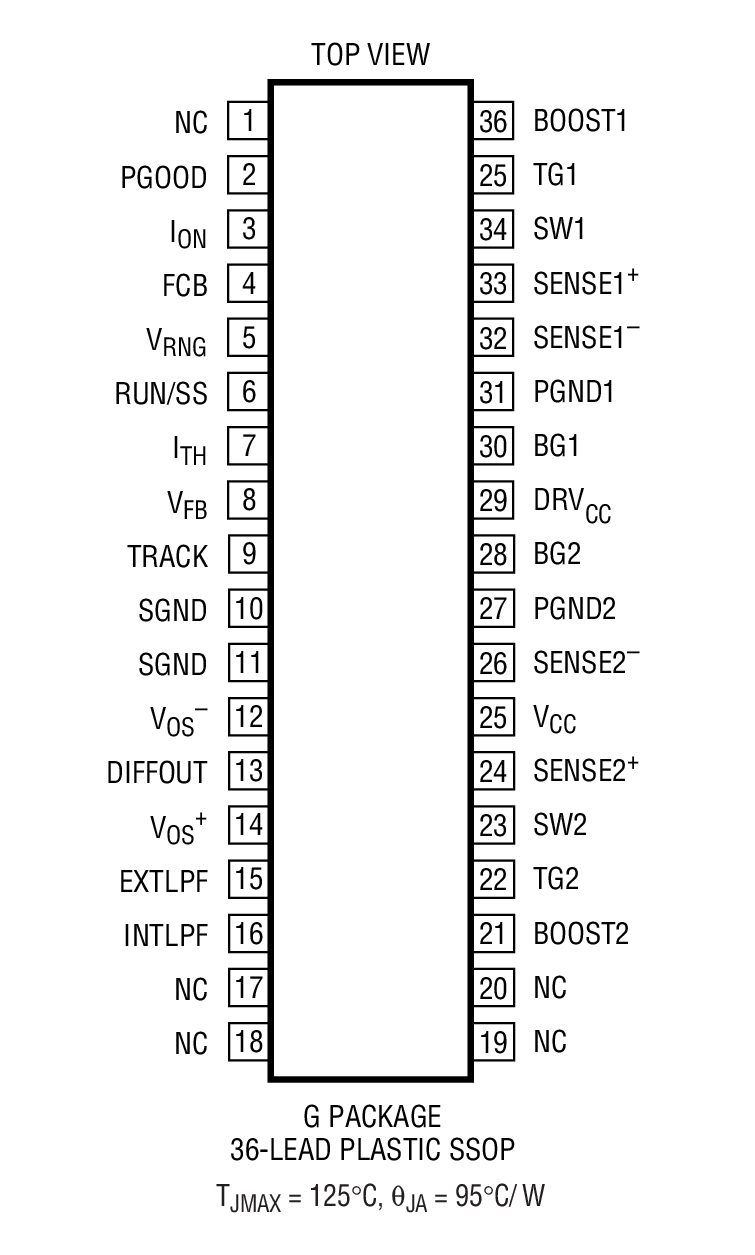

  • 32 引脚 (5mm x 5mm) QFN 封装和36 引脚 SSOP 封装

产品详情

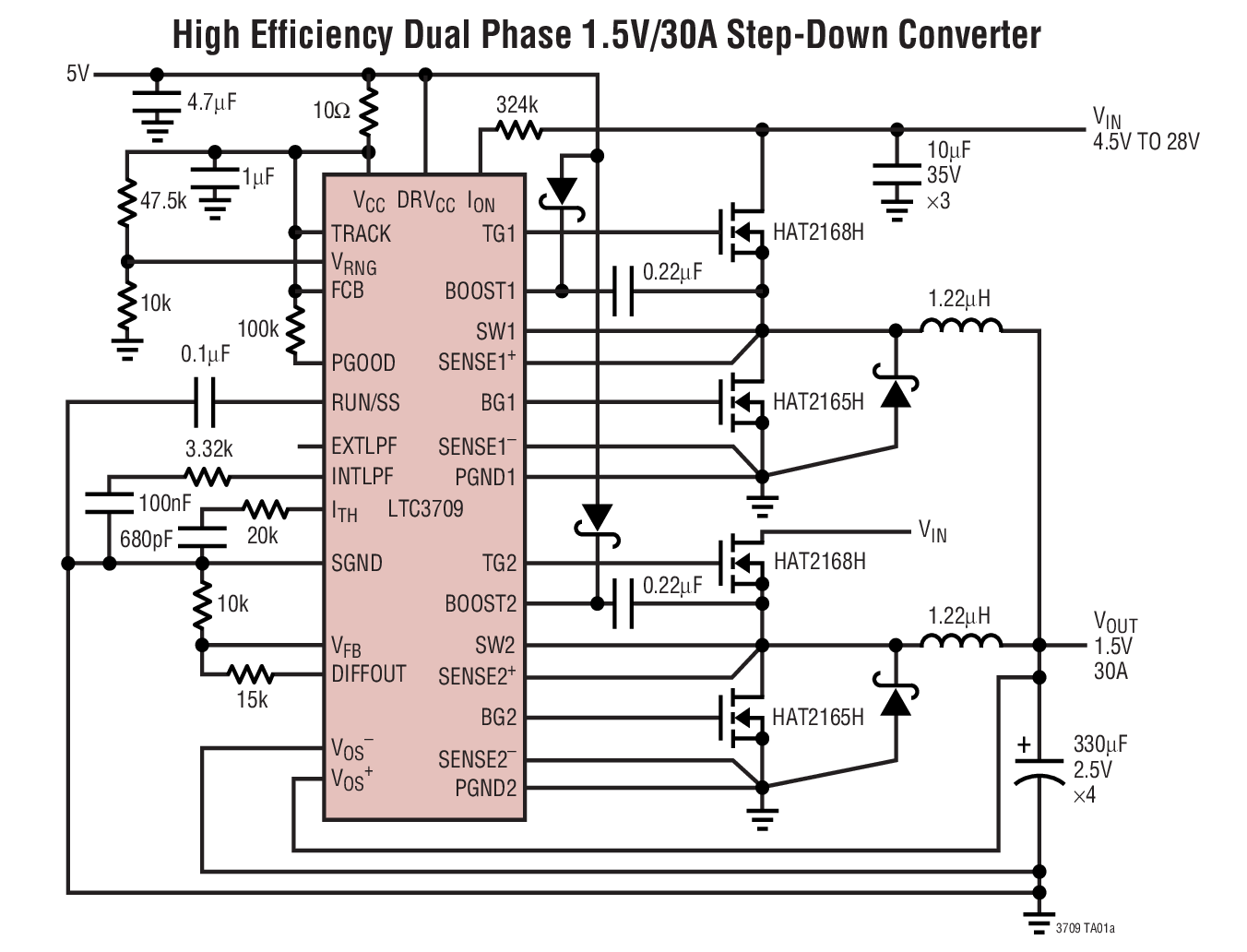

LTC®3709 是一款单输出、两相、同步降压型开关稳压器。控制器采用一种恒定接通时间、谷值电流控制架构以提供非常低的占空比,而无需采用一个检测电阻器。工作频率通过一个外部电阻器来选择,并针对输入电源电压的变化进行相应的补偿。一个内部锁相环可使 LTC3709 同步至一个外部时钟。

该器件提供了一个 TRACK 引脚,用于在几个 LTC3709 芯片之间或一个 LTC3709 和其他的 DC/DC 稳压器之间进行输出电压的跟踪或排序。软启动采用一个外部定时电容器来完成。

故障保护由一个输出过压比较器和一个任选的短路停机定时器来提供。稳压器电流限制水平可由用户设置。一个很宽的电源范围容许高达 31V 的电压降低至 0.6V 输出。




应用

  • 笔记本电脑
  • 用于 DSP、ASIC、图形处理器的电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

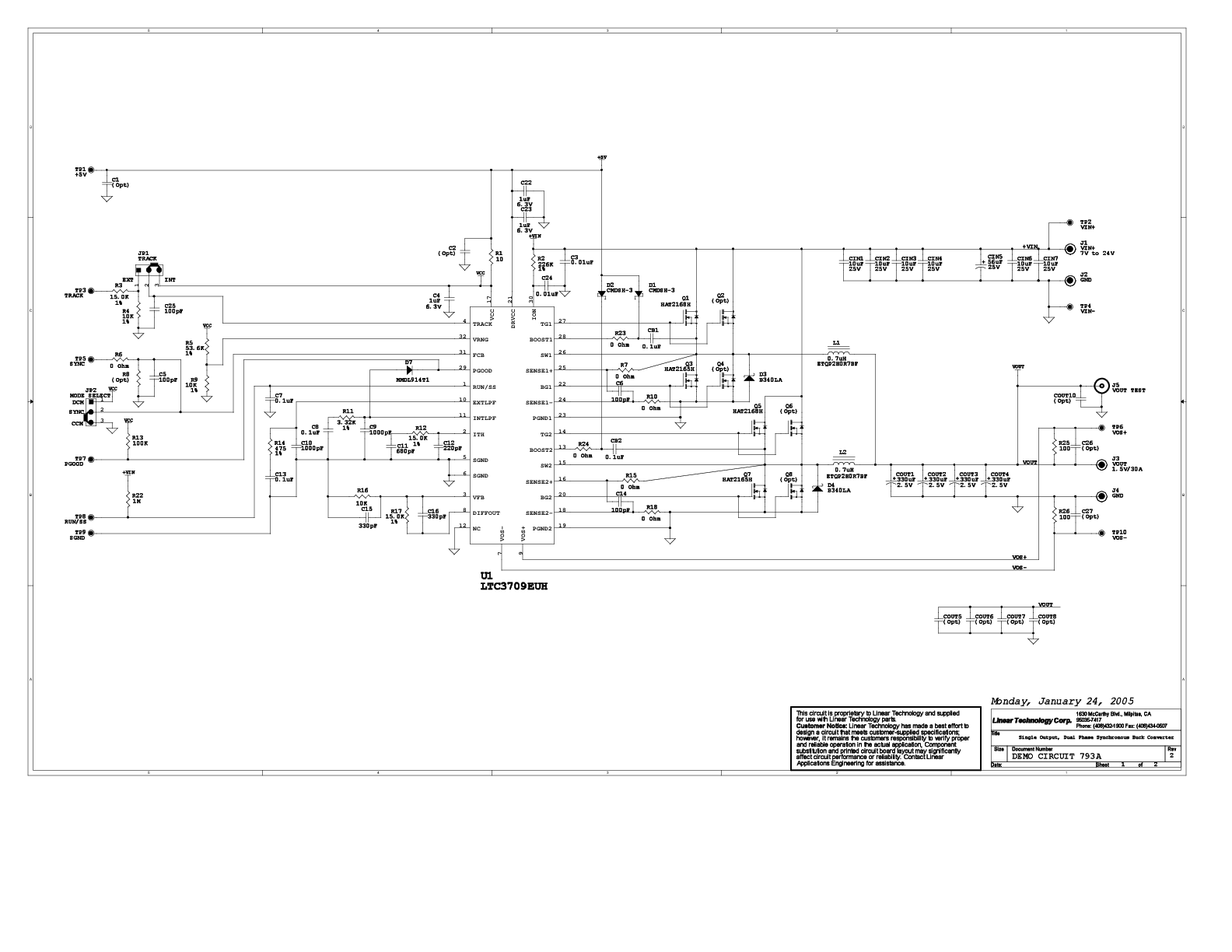

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LTC3709

配套产品推荐

LTC3709 配套产品

推荐 使用的相关器件

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
LTC3709EG#PBF 材料声明 质量和可靠性 24-Lead SSOP
LTC3709EG#TRPBF 材料声明 质量和可靠性 24-Lead SSOP
LTC3709EUH#PBF 材料声明 质量和可靠性 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
LTC3709EUH#TRPBF 材料声明 质量和可靠性 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
Wafer Fabrication Data R384 Reliability Data
