LTC3707-SYNC
量产高效率、两相、同步降压型开关稳压器
- 产品模型
- 4
产品详情
- 180° 定相控制器减小了所需的输入电容以及由电源引起的噪声
- OPTI-LOOP® 补偿较大限度地减小了输出电容 COUT
- 双 N 沟道 MOSFET 同步驱动
- ±1.5% 输出电压准确度
- 电源良好输出电压监视器
- 可锁相固定频率：150kHz 至 300kHz
- 宽 VIN 范围：工作时为 4.5V 至 28V
- 非常低压差操作：99% 占空比
- 可调软起动电流斜坡上升
- 折返输出电流限制
- 具备失效选项的闭锁短路停机功能
- 输出过压保护
- 输出电压远端采样
- 低停机静态电流 IQ：20μA
- 5V 和 3.3V 备用稳压器
- 小外形 28 引脚窄体 SSOP 封装 (宽度为 0.150 英寸)
- 可选的工作模式：恒定频率、突发模式 (Burst Mode®) 和 PWM

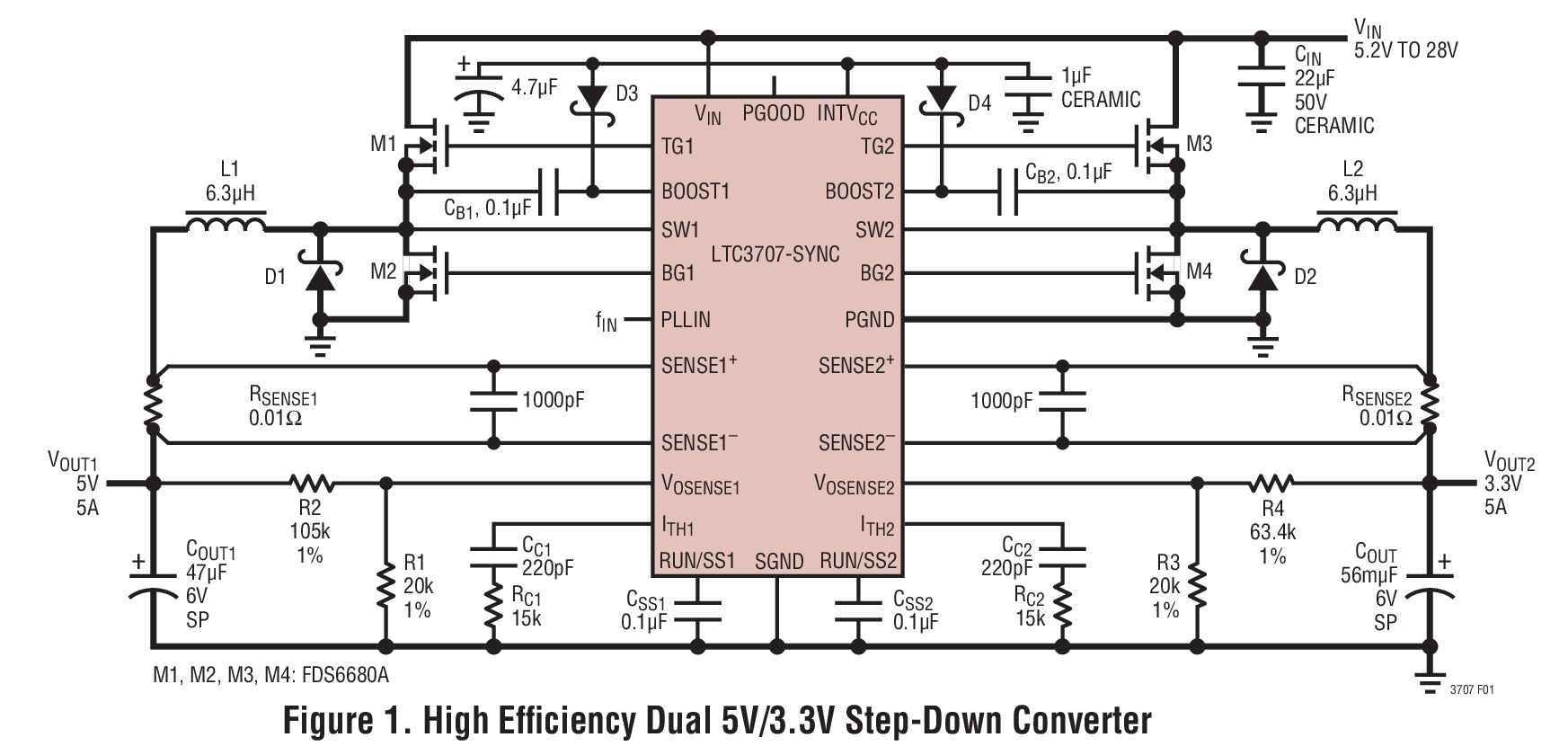

LTC®3707-SYNC 是一款高性能、双通道、降压型开关稳压器控制器，用于驱动全 N沟道同步功率 MOSFET 级。它所采用的恒定频率电流模式架构可提供高达 300kHz 的可锁相频率。通过使两个控制器输出级异相工作，较大限度地降低了由输入电容器的 ESR 所引起的功率损失和噪声。
OPTI-LOOP 补偿允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。精准的 0.8V 基准和电源良好输出指示器可与未来的微处理器兼容，而且，4.5V 至 28V (最大值为 30V) 的宽输入电源范围囊括了所有的化学电池。
用于每个控制器的一个 RUN/SS 引脚提供了软起动和可选的定时、短路停机功能。当过流闭锁功能被停用时，电流折返可对 MOSFET 在短路条件下的功耗加以限制。输出过压保护电路闭锁在底端 MOSFET 上，直到 VOUT 恢复至正常值为止。FCB 模式引脚能在突发模式、恒定频率模式和连续电感器电流模式之间进行选择，或对一个副端绕组实施稳压。该 IC 包括一个电源良好输出引脚，当两个输出均位于其设计调整点的 7.5% 以内时，该引脚将发出指示信号。
应用
- 笔记本电脑和掌上型电脑、PDA
- 电信系统
- 便携式仪器
- 电池供电式数字设备
- DC 功率分配系统
参考资料
数据手册 1
可靠性数据 1
设计笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|

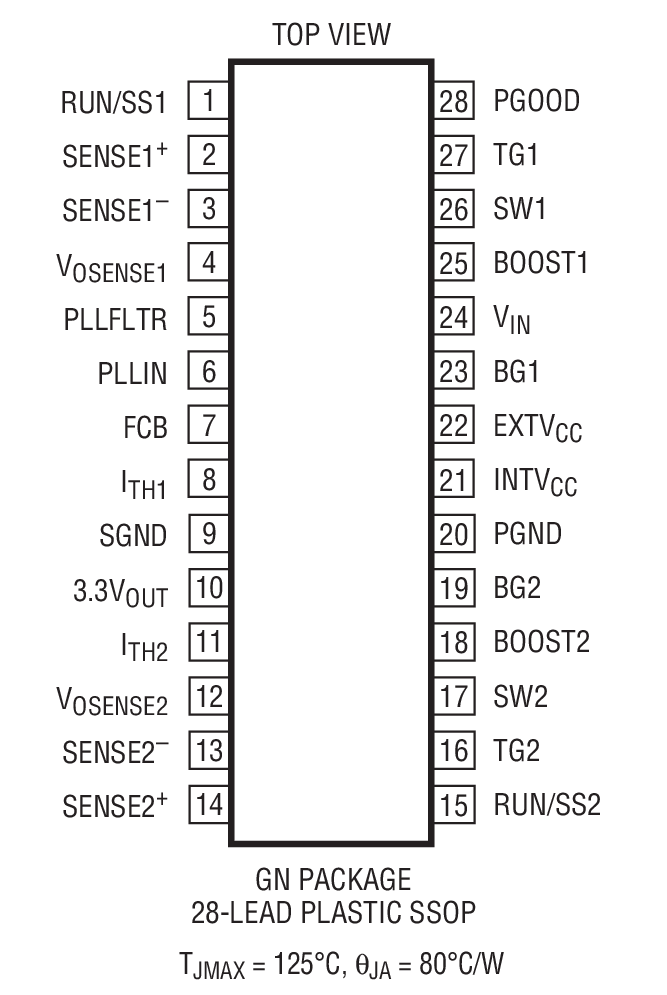

| LTC3707EGN-SYNC#PBF | 28-Lead SSOP (Narrow 0.15 Inch) | ||
