LTC3703-5

量产

60V 同步开关稳压控制器

产品模型: 8

Viewing:

概述

高工作电压：达 60V
强力 1Ω 栅极驱动器 (采用 5V 电源)
无需电流检测电阻器
升压型或降压型 DC/DC 转换器
双 N 沟道 MOSFET 同步驱动
卓越的电压和负载瞬态响应
可编程恒定频率：100kHz 至 600kHz
±1% 基准准确度

可同步至 600kHz
可选的脉冲跳跃模式操作
低停机电流：25μA (典型值)
可编程电流限值
欠压闭锁
可编程软起动

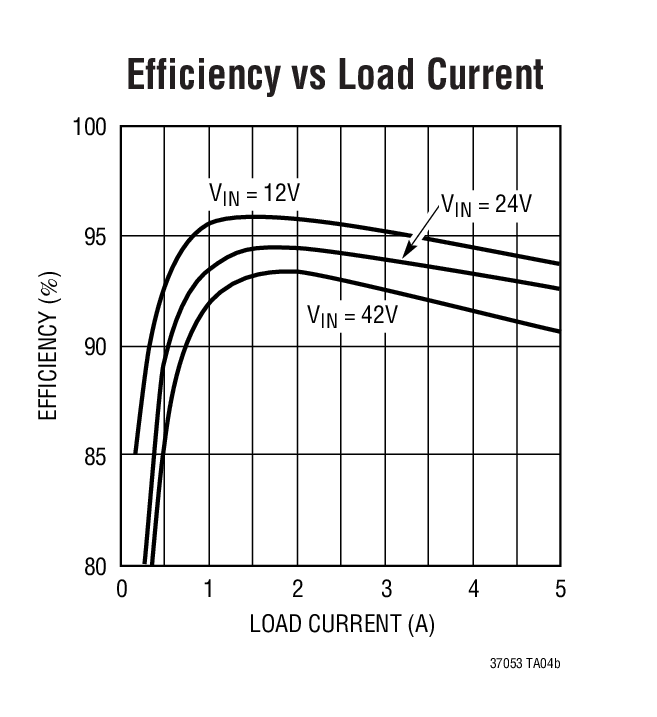

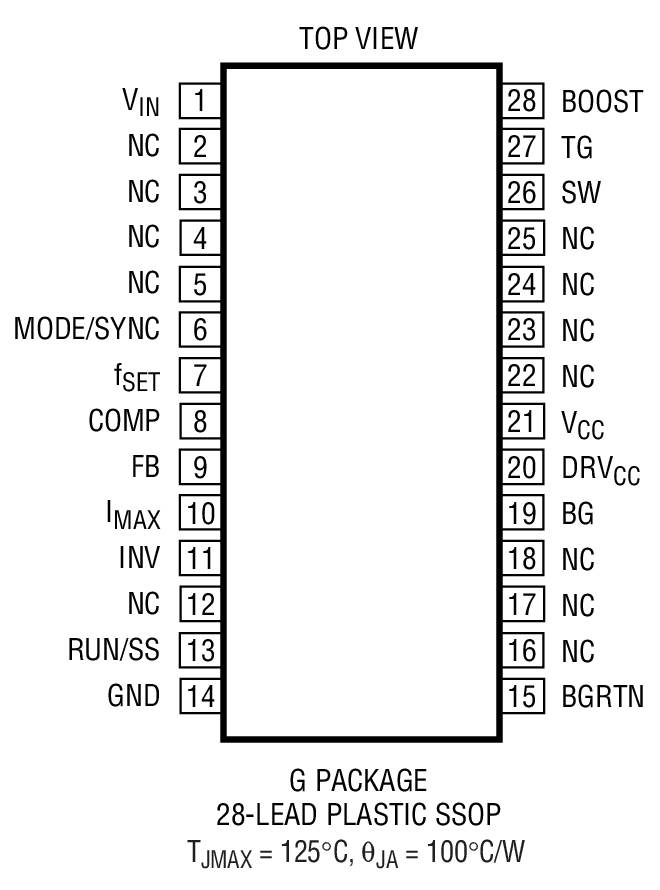

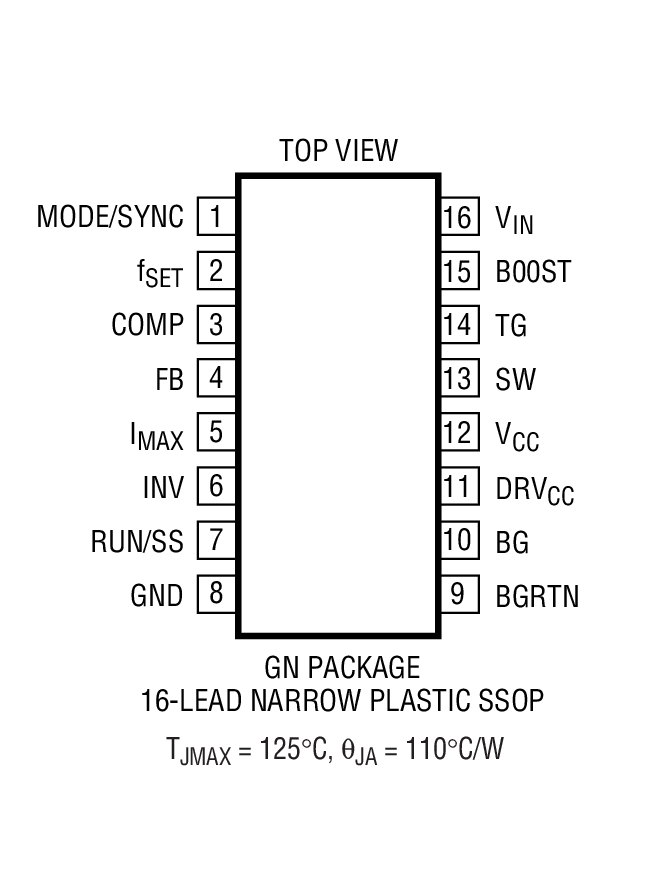

16 引脚窄体 SSOP 封装和 28 引脚 SSOP 封装

LTC3703-5 是一款能够从高至 60V 的电压进行直接降压的同步降压型开关稳压控制器，因而使其成为电信和汽车应用的较优选择。LTC3703-5 采用一种恒定频率 (高至 600kHz)、电压模式架构来驱动外部逻辑电平 N 沟道 MOSFET。

一个精密的内部基准提供了 1% 的直流准确度。一个高带宽误差放大器以及已获专利授权*的电压前馈补偿技术实现了非常迅速的电压和负载瞬态响应。强力 1Ω 栅极驱动器使得 LTC3703-5 能够驱动多个 MOSFET 以满足较高电流应用的要求。工作频率可由用户在 100kHz 至 600kHz 的范围内自行设定，也可同步至一个外部时钟以适应那些对噪声敏感的应用。电流限值可由一个外部电阻器来设置，并利用了同步 MOSFET 两端的电压降，旨在免除增设一个电流检测电阻器的需要。对于需要高达 100V 工作电压的应用，请参阅 LTC3703 的数据表。

参数	LTC3703-5	LTC3703
V_IN 最大值	60V	100V
MOSFET 栅极驱动	4.5V 至 15V	9.3V 至 15V
V_CC UV⁺	3.7V	8.7V
V_CC UV^–	3.1V	6.2V

* 美国专利号：5408150、5055767、6677210、5847554、5481178、6304066、6580258；其他正待审议。

应用

48V 电信和基站电源
网络设备、服务器
汽车和工业控制
