概览
优势和特点
- 采用纤巧型 10 引脚 MSOP 封装的双输出稳压器

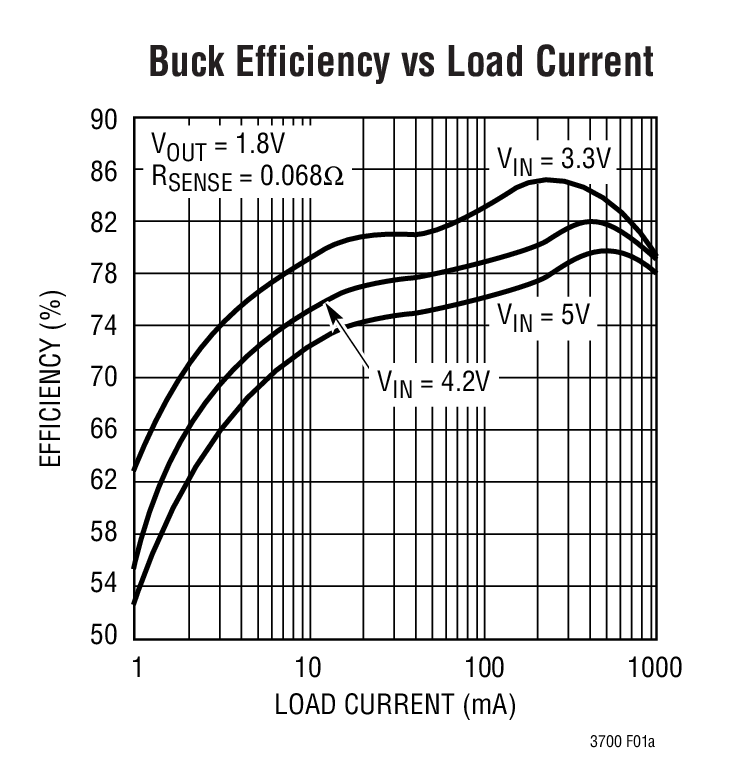

- 高效率：达 94%
- 宽 VIN 范围：2.65V 至 9.8V
- 550kHz 恒定频率操作
- 具电流限制和热停机保护功能和 150mA LDO 稳压器
- 可容易地实现高输出电流
- 在轻负载条件下执行突发模式 (Burst Mode®) 操作
- 低压差：100% 占空比
- 电流模式操作用于实现卓越的电压和负载瞬态响应
- 0.8V 基准允许低输出电压
- 低静态电流：260μA (总值)
- 停机模式仅吸收 10μA 电源电流
- 用于两个电源的公共电源良好输出
产品详情
LTC®3700 是一款恒定频率电流模式降压型 DC/DC 控制器，其具有卓越的 AC 和 DC 负载及电压调节性能。片内 150mA 低压差 (LDO) 线性稳压器可依靠降压型控制器的输入电源、其自身的独立输入电源或降压型稳压器的输出供电。降压型控制器纳入了一种欠压闭锁功能，该功能可在输入电压降至低于 2.1V 时关断控制器。
降压型稳压器提供了 ±2.5% 的输出电压准确度。它在正常操作中仅消耗 210μA 静态电流，而 LDO 消耗另外的 50μA。在停机模式中，仅消耗 10μA (组合值)。
对于把效率作为首要考虑因素的应用，降压型控制器配置为执行突发模式操作，该操作方式可提高低输出电流条件下的效率。为了进一步实现电池电源寿命的最大化，在压差条件下外部 P 沟道 MOSFET 持续地接通 (100% 占空比)。恒定的 550kHz 高工作频率允许使用小的外部电感器。
电流限制和热停机电路对 LDO 提供了保护。

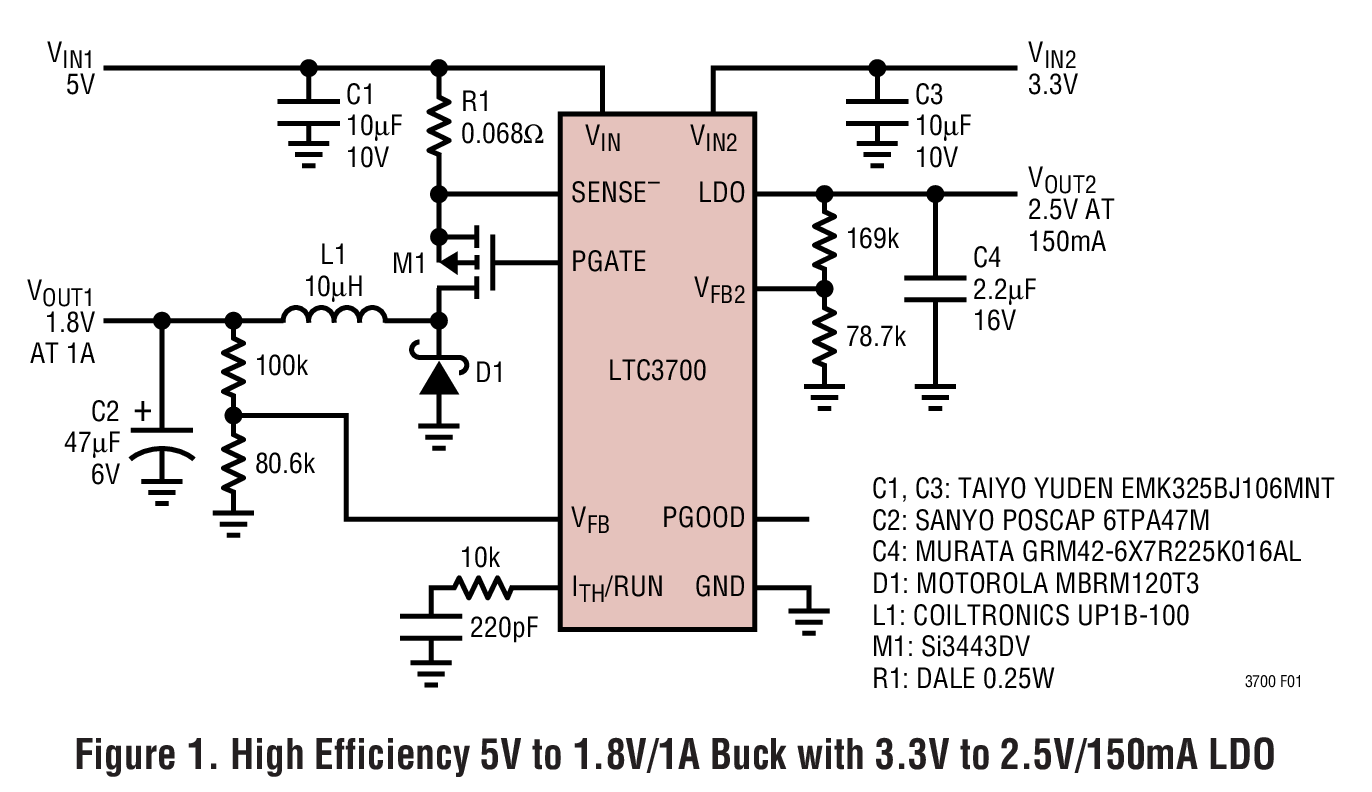

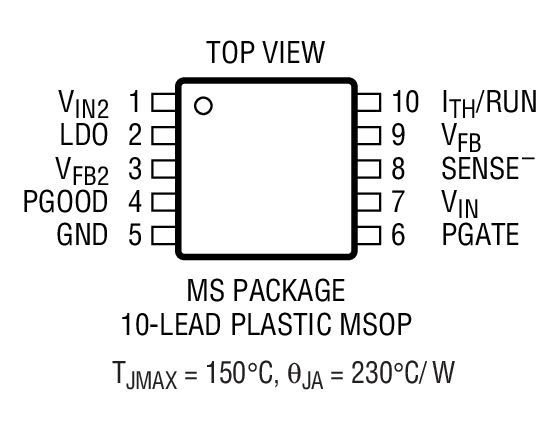

LTC3700 采用纤巧型 10 引脚 MSOP 封装。
应用
- 笔记本电脑
- 便携式仪器
- 由单节或两节锂离子电池供电的应用
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

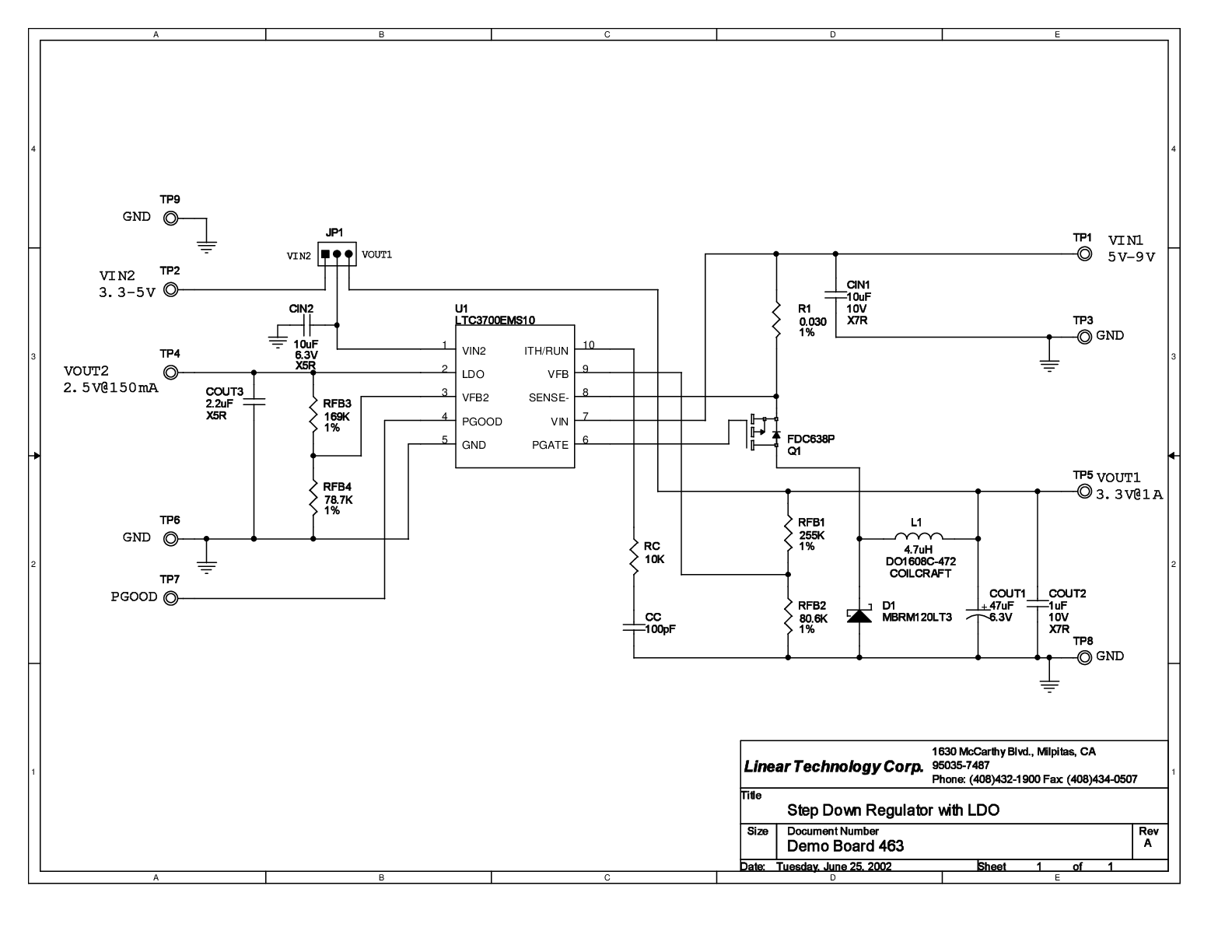

评估套件 (1)
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
LTC3700
