LTC3601

量产

1.5A、15V 单片式同步降压型稳压器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 4.5V 至 15V 工作输入电压范围
  • 1.5A 输出电流
  • 效率高达 96%
  • 非常低占空比操作：5% (在 2.25MHz)
  • 可调开关频率：800kHz 至 4MHz
  • 外部频率同步
  • 电流模式操作以实现卓越的电压和负载瞬态响应
  • 可由用户来选择的突发模式 (无负载 IQ = 300μA) 操作或强制连续操作
  • 0.6V 基准可容许低输出电压
  • 短路保护
  • 输出电压跟踪能力
  • 可编程软起动
  • 电源良好状态输出
  • 采用小巧的耐热性能增强型 16 引脚 QFN (3mm x 3mm) 和 MSOP 封装



LTC®3601 是一款高效率、单片式、同步降压型稳压器，采用一种可锁相受控接通时间、电流模式架构，能够提供高达 1.5A 的输出电流。工作电源电压范围为 4V 至 15V，从而使其成为多种电源应用的合适之选。

该器件的工作频率可利用一个外部电阻器来设置 (可设置范围从 800kHz 至 4MHz)，因而允许使用小的表面贴装型电感器。对于那些对开关噪声敏感的应用，可在相同的频率范围内从外部对 LTC3601 进行同步处理。一个内部锁相环负责使上端功率 MOSFET 的接通时间锁定于内部或外部时钟。这种独特的恒定频率 / 受控的接通时间架构非常适合于那些要求高开关频率和快速瞬态响应的高降压比应用。

LTC3601 提供了两种操作模式：突发模式 (Burst Mode®) 操作和强制连续模式，旨在使用户能够针对某种给定的应用来优化输出电压纹波、噪声和轻负载效率。选择突发模式操作可实现较大的轻负载效率，而强制连续模式则提供了较小的输出纹波和恒定频率运作。


应用

  • 分布式电源系统
  • 锂离子电池供电型仪器
  • 负载点电源


LTC3601
1.5A、15V 单片式同步降压型稳压器
Effi ciency and Power Loss vs Load Current Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
电路监控器 1
LTC2960
推荐用于新设计 36V、纳安级电流、两输入电压监视器
电源系统管理(PSM)和时序控制器 1
LTC2974
推荐用于新设计 具有精确输出电流的4通道PMBus电源系统管理器
开关稳压器和控制器 1
LTC3880
推荐用于新设计 具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
模数转换器(ADC) 1
LTC2991
推荐用于新设计 8 通道 I2C 电压、电流和温度监视器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC3601

LTpowerCAD 2

LTpowerCAD中提供以下器件的设计工具：

  • LTC3601
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD

LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

eval board
schematic 1
DC1454A

LTC3601EMSE Demo Board (MSOP) | 4V ≤ VIN ≤ 15V, VOUT = 1.2V/1.8V/3.3V @ 1.5A

立即购买 更多内容

产品详情

Demonstration circuit 1353 is a step-down converter, using the LTC3601 monolithic synchronous buck regulator in the 16-lead MSOP exposed pad package. The DC1353A has a maximum input voltage 15V, and is capable of delivering up to 1.5A of output current at a minimum input voltage of 4V. The output voltage of the DC1353A can be set as low as 0.6V, the reference voltage of the LTC3601. At low load currents, the DC1353A operates in discontinuous mode, and during shutdown, it consumes less than 40 uA of quiescent current.

eval board
schematic 2
DC1353A

LTC3601EUD Demo Board (QFN) | 4V ≤ VIN ≤ 15V, VOUT = 1.2V/1.8V/3.3V @ 1.5A

立即购买 更多内容

产品详情

Demonstration circuit 1353 is a step-down converter, using the LTC3601 monolithic synchronous buck regulator in the 3mm x 3mm QFN-16 package. The DC1353A has a maximum input voltage 15V, and is capable of delivering up to 1.5A of output current at a minimum input voltage of 4V. The output voltage of the DC1353A can be set as low as 0.6V, the reference voltage of the LTC3601. At low load currents, the DC1353A operates in discontinuous mode, and during shutdown, it consumes less than 40 uA of quiescent current.
DC1454A
LTC3601EMSE Demo Board (MSOP) | 4V ≤ VIN ≤ 15V, VOUT = 1.2V/1.8V/3.3V @ 1.5A

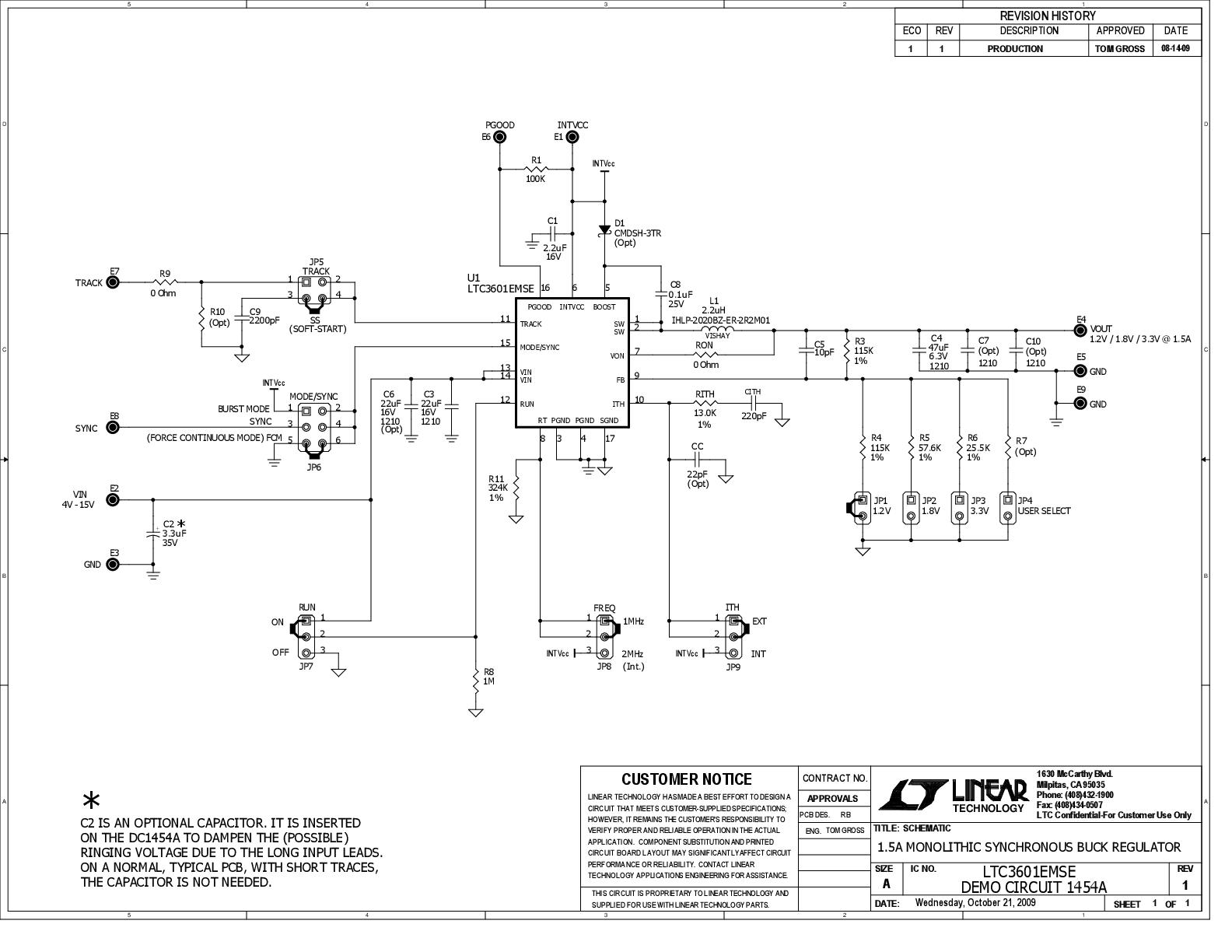

DC1454A - Schematic
DC1353A
LTC3601EUD Demo Board (QFN) | 4V ≤ VIN ≤ 15V, VOUT = 1.2V/1.8V/3.3V @ 1.5A

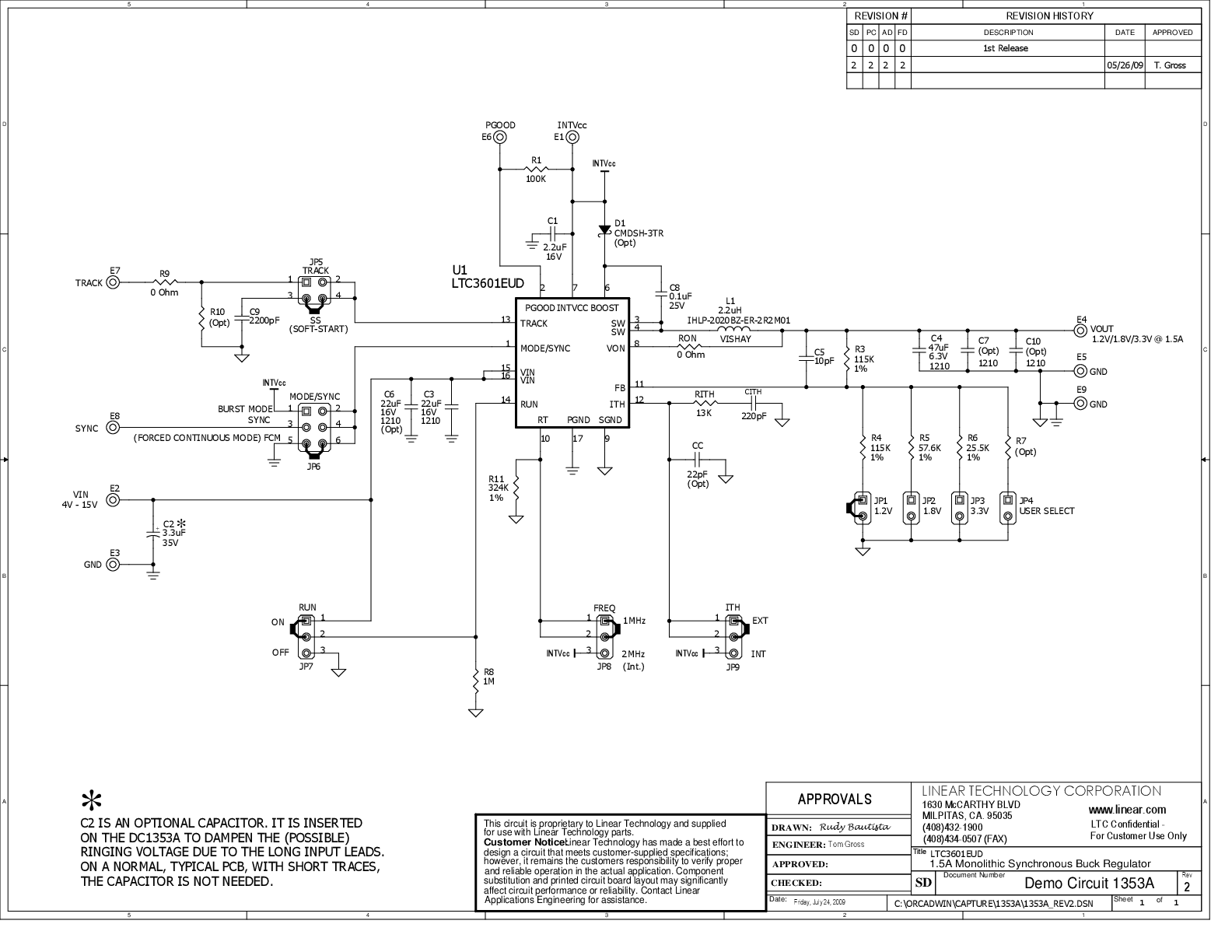

DC1353A - Schematic
