特性
- 采用纤巧型电容器和电感器
- 高工作频率：高达 4MHz
- 低 RDS(ON) 内部开关：0.15Ω

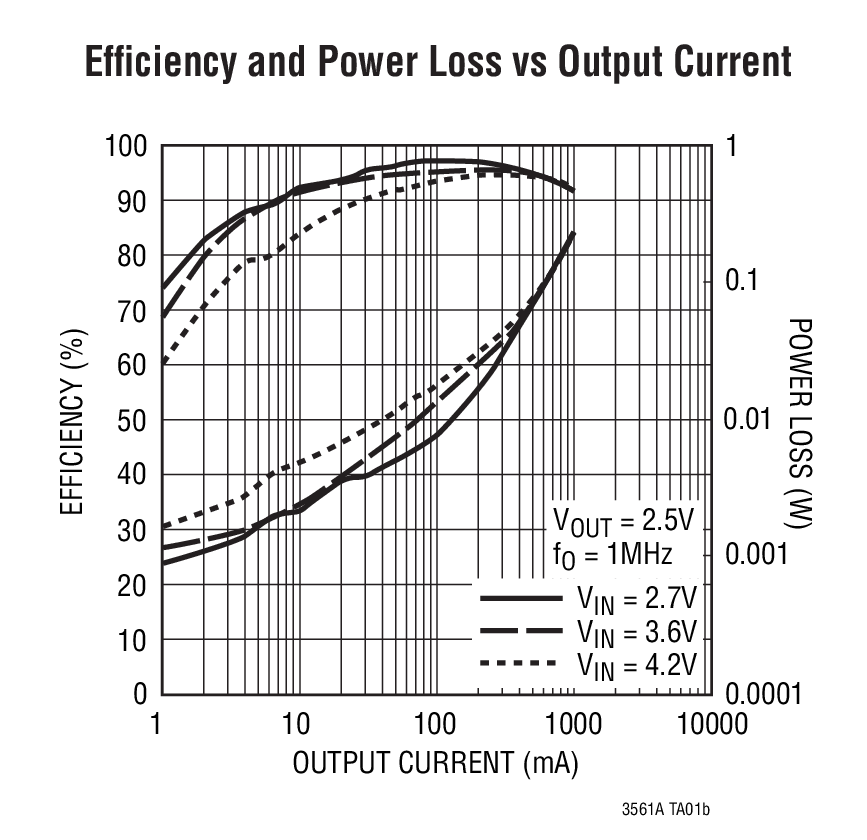

- 高效率：达 96%
- 可在使用陶瓷电容器时实现稳定
- 旨在实现卓越的电压和负载瞬态响应的电流模式操作
- 短路保护
- 低压差操作：100% 占空比
- 低停机电流：IQ ≤ 1μA
- 低静态电流：330μA
- 输出电压范围从 0.8V 至 5V
- VIN：2.5V 至 5.5V
- 小外形 8 引脚 3mm x 3mm DFN 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

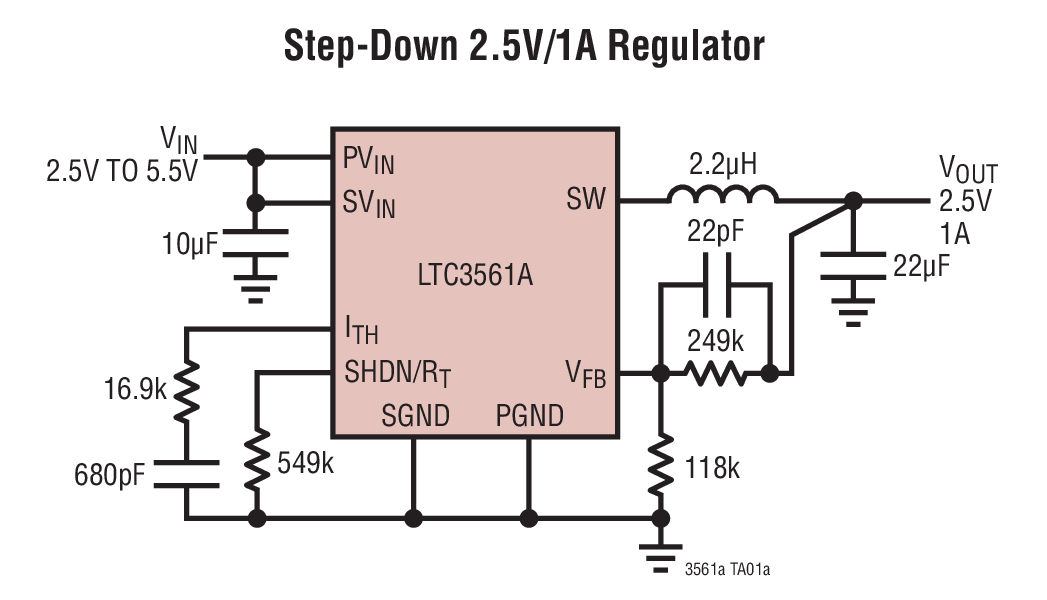

LTC®3561A 是一款恒定频率、同步降压型 DC/DC 转换器。该器件是为中等功率的应用，工作输入电压范围为 2.5V 至 5.5V，并具有一个高达 4MHz 的用户可配置工作频率，因而允许使用纤巧、低成本的电容器以及高度 ≤1mm 的电感器。输出电压的可调范围为 0.8V 至 5.5V。内部同步电源开关提供了高效率。LTC3561A 的电流模式架构和外部补偿能够在一个宽的负载和输出电容值范围内优化瞬态响应。
为了进一步实现电池使用寿命的最大化，在压降时 (接近100% 占空比) 将 P 沟道 MOSFET 连续接通。在停机模式中，该器件的吸收电流 <1μA。
应用
- 笔记本电脑
- 数码相机
- 蜂窝电话
- 手持式仪器
- 板载电源
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3561A
文档
筛查
1 应用
-
全部
-
可靠性数据
-
数据手册
-
用户手册
-
全部
-
英文
-
日文
数据手册
2
可靠性数据
1
25.65 K
用户手册
1
404.00K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC3561AEDD#PBF |

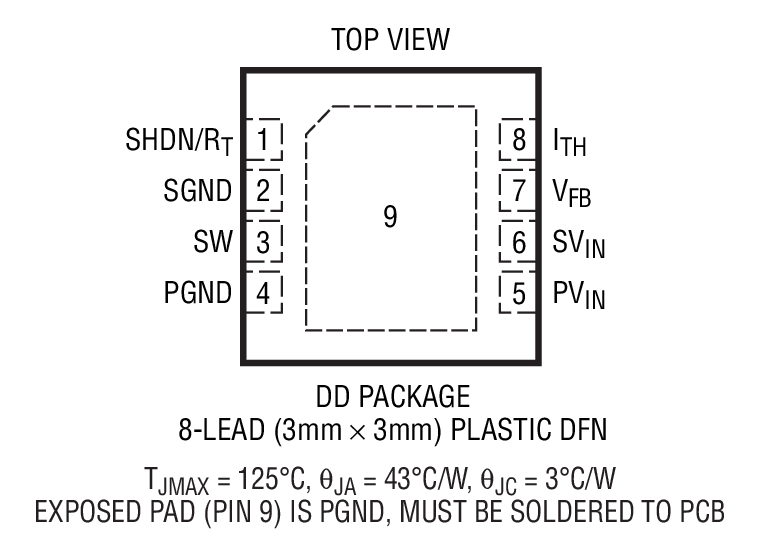

8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
|
|
|
| LTC3561AEDD#TRPBF |
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
|
|
|
| LTC3561AIDD#PBF |
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
|
|
|
| LTC3561AIDD#TRPBF |
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
|
|
- LTC3561AEDD#PBF
- 引脚/封装图-中文版
-
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3561AEDD#TRPBF
- 引脚/封装图-中文版
-
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3561AIDD#PBF
- 引脚/封装图-中文版
-
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3561AIDD#TRPBF
- 引脚/封装图-中文版
-
8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
评估套件 1
DC1072B

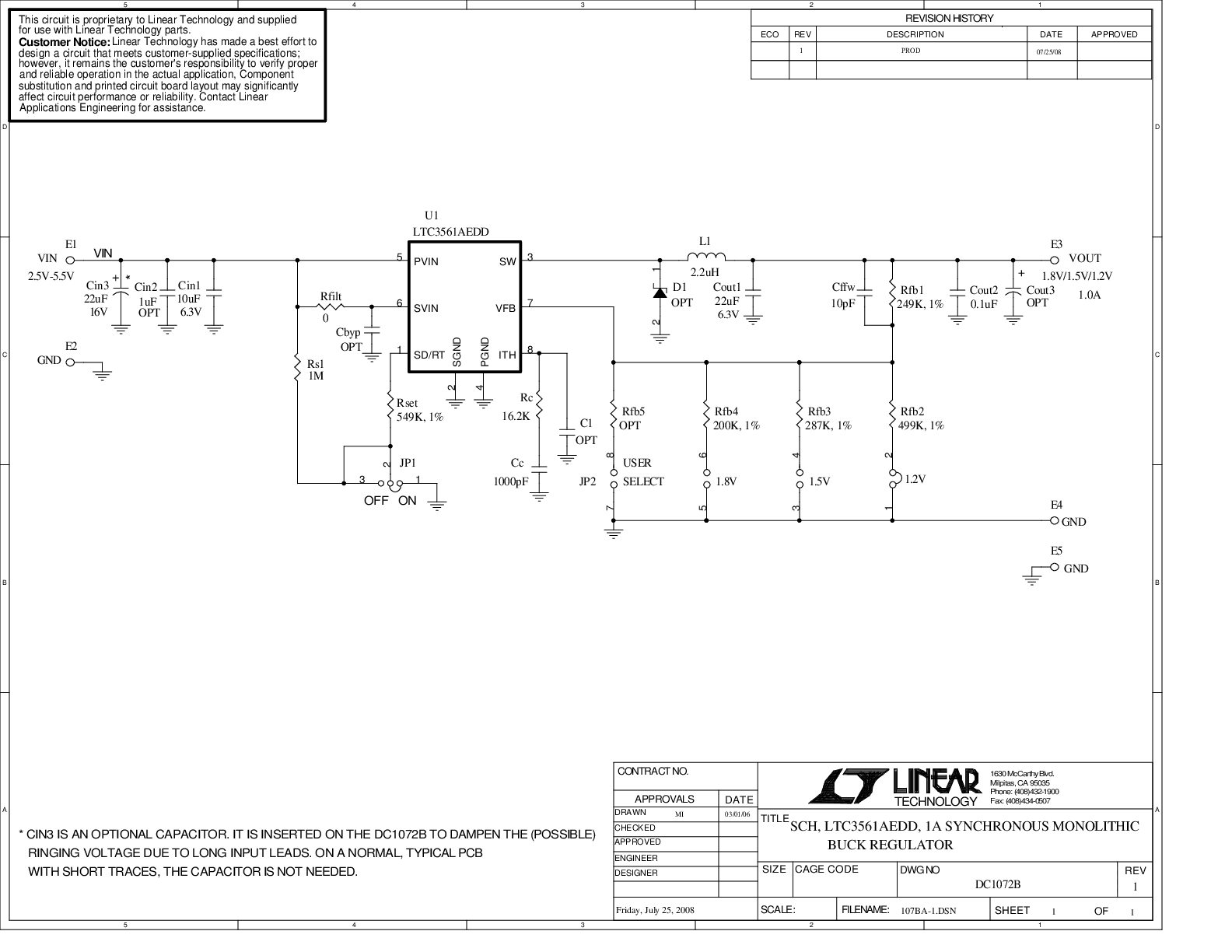

LTC3561AEDD Demo Board | 2.5V ≤ VIN ≤ 5.5V, VOUT = 1.2V/1.5V/1.8V/Adjustable @ 1A
产品详情
Demonstration circuit 1072B is a step-down converter using the LTC3561A monolithic synchronous buck regulator. The DC1072B has an input voltage range of 2.5V to 5.5V, and is capable of delivering up to 1A of output current at a jumper-selectable output voltage of 1.2V, 1.5V, 1.8V or user-defined.
