概览

优势和特点

  • 1.6V 至 5.5V 输入电压范围
  • 内部软启动
  • 低纹波突发模式 (Burst Mode®) 操作
    • 输出纹波:<20mVP-P
    • IQ:50μA
  • 2.25MHz 恒定频率操作
  • 高效率:达 93%
  • 250mA 输出电流 (VIN = 1.8V,VOUT = 1.2V)
  • 450mA 峰值电感器电流
  • 无需肖特基二极管
  • 低压差操作:100% 占空比
  • 0.611V 基准电压
  • 可在采用陶瓷电容器时保持稳定
  • 停机模式吸收 <1μA 的电源电流
  • 电流模式操作用于获得超卓的电压和负载瞬态响应
  • 过热保护

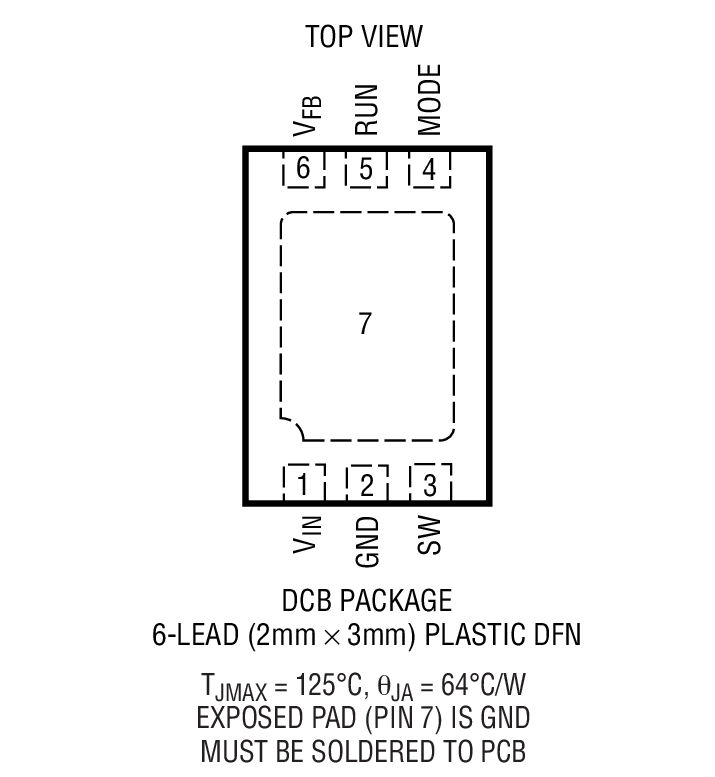

  • 采用扁平 (仅高 0.75mm) 的 6 引脚 (2mm x 3mm) DFN 封装

产品详情

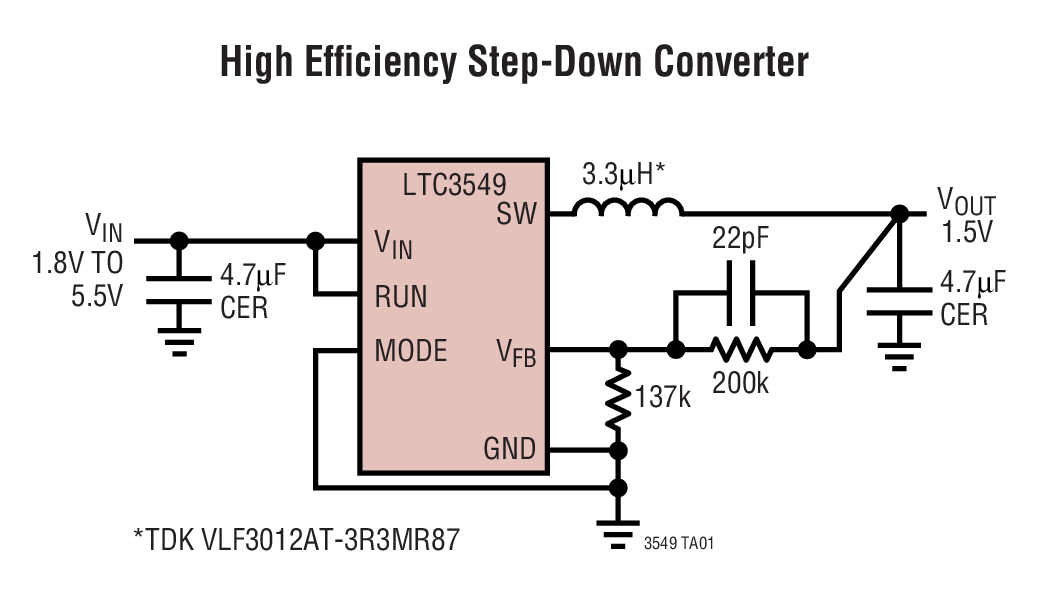

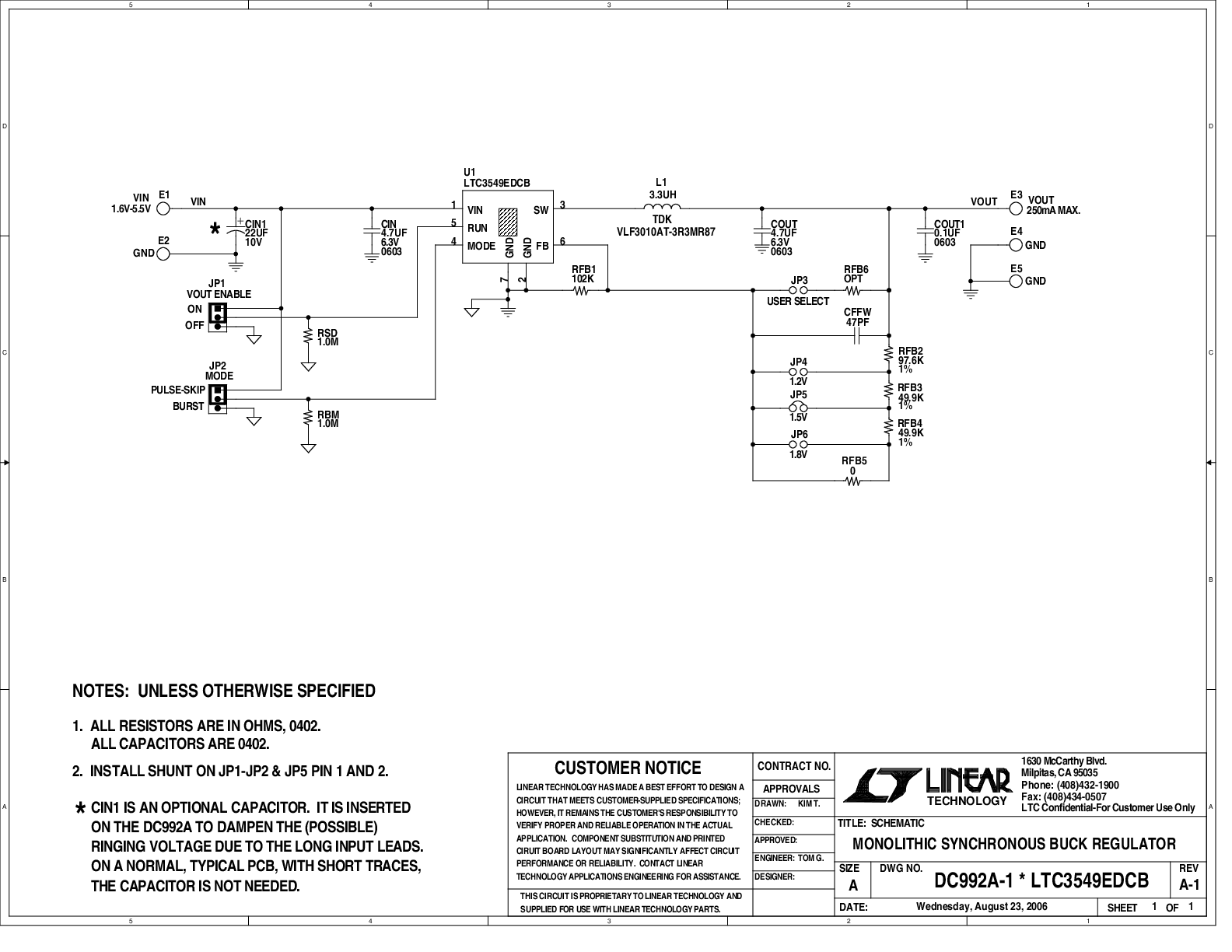

LTC®3549 是一款高效率、单片式、同步降压型稳压器,其采用一种恒定频率、电流模式架构。输出电压通过一个外部电阻分压器进行调节。

2.25MHz 的固定开关频率得到支持。该开关频率允许使用小的表面贴装型电感器和电容器 (包括陶瓷电容器)。

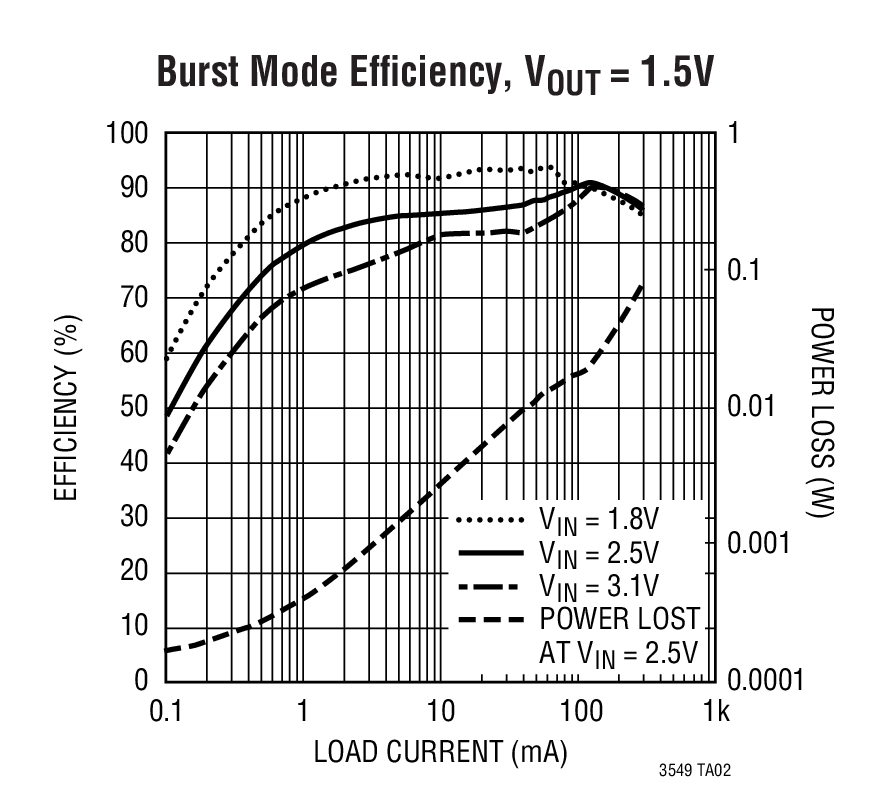

突发模式操作期间的电源电流仅为 50μA,并在停机模式中降至 < 1μA。1.6V 至 5.5V 的输入电压范围使得 LTC3549 非常适合单节锂离子电池、锂金属电池以及两节碱性电池、镍镉 (NiCd) 电池或镍氢 (NiMH) 电池供电型应用。100% 占空比能力可提供低压差操作,因而延长了便携式系统中的电池使用寿命。突发模式操作可以由用户使能,该模式能够提高轻负载时的效率,从而进一步延长电池寿命。

内部同步开关可提高效率,并免除增设一个外部肖特基二极管的需要。内部软启动功能电路在启动时提供了受控的输出电压上升时间,并不需要使用外部组件。


应用

  • 两节 AA 电池应用
  • 蜂窝电话
  • 数码相机
  • MP3 播放器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
