优势和特点

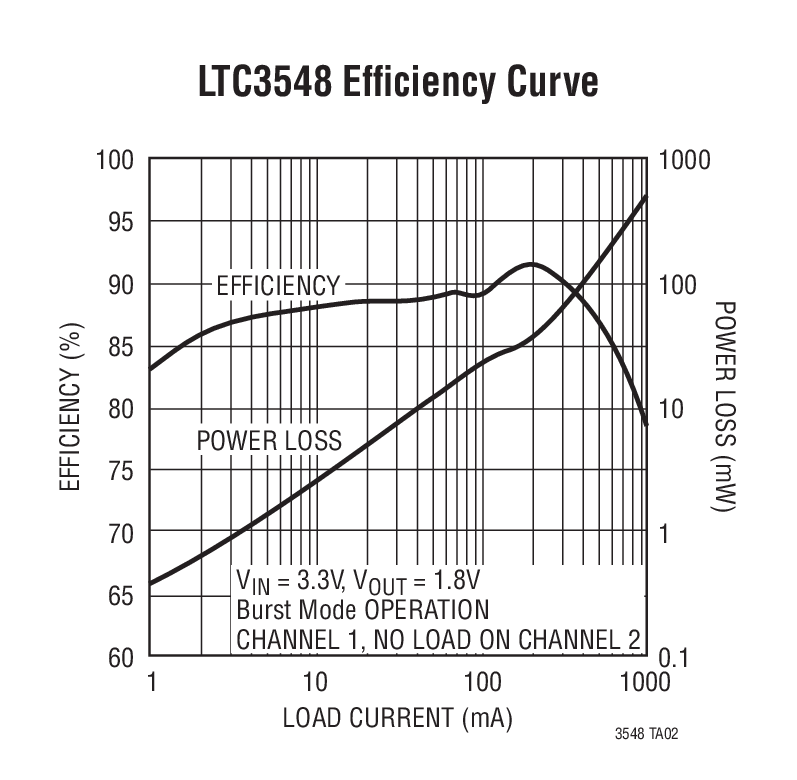

  • 高效率:达 95%
  • 非常低的静态电流:仅 40µA
  • 低輸出紋波突发模式 (Burst Mode®) 操作
  • 2.25MHz 恒定频率操作
  • 高开关电流:0.7A 和 1.2A
  • 无需肖特基二极管
  • 低 RDS(ON) 内部开关:0.35Ω
  • 旨在获得卓越的电压和负载瞬态响应的电流模式操作
  • 短路保护
  • 低压降操作:100% 占空比
  • 超低停机电流:IQ < 1µA
  • 输出电压从 5V 至最低 0.6V
  • 上电复位输出
  • 外部可同步振荡器

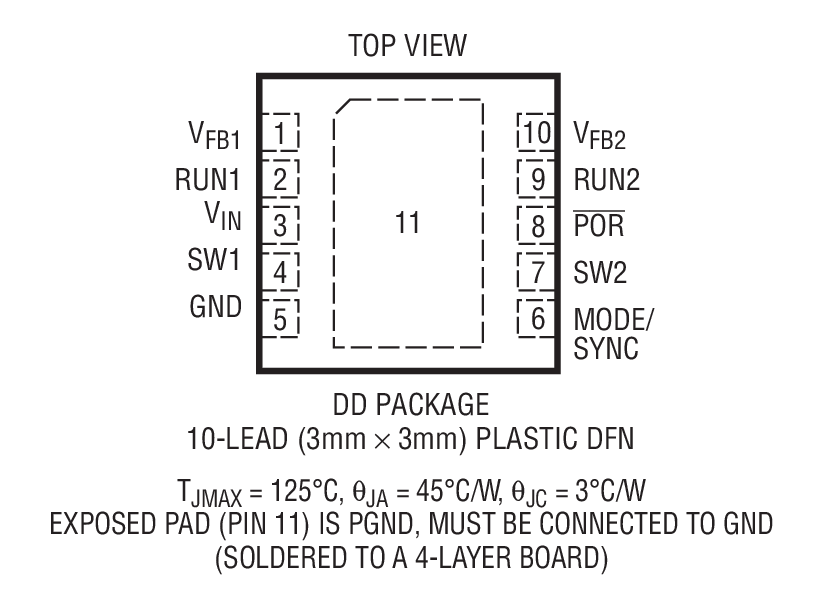

  • 小外形耐热增强型 MSOP 和 3mm x 3mm DFN 封装



产品详情

LTC®3548 是一款双通道、恒定频率、同步降压型 DC/DC 转换器。这款面向低功率应用的器件可在 2.5V 至 5.5V 的输入电压范围内运作,并具有一个 2.25MHz 的恒定开关频率,因而允许采用纤巧、低成本的电容器和电感器,高度 ≤1mm。每个输出电压均可在 0.6V 至 5V 的范围内调节。内部同步 0.35Ω、0.7A/1.2A 功率开关能够在无需采用外部肖特基二极管的情况下实现高效率。

提供了一个用户可选模式输入,以便用户在噪声纹波和低功率效率两者之间进行权衡折衷。突发模式操作可在轻负载条件下提供高效率,而脉冲跳跃模式则可在轻负载条件下实现低噪声纹波。

为了进一步延长电池的运行时间,P沟道 MOSFET 在压降条件下 (100% 占空比) 连续导通,两个通道所吸收的总静态电流仅为 40µA。在停机模式中,该器件的吸收电流 < 1µA。




应用

  • PDA/掌上型个人计算机
  • 数码相机
  • 蜂窝电话
  • 便携式媒体播放机
  • PC 卡
  • 无线和 DSL 调制解调器



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

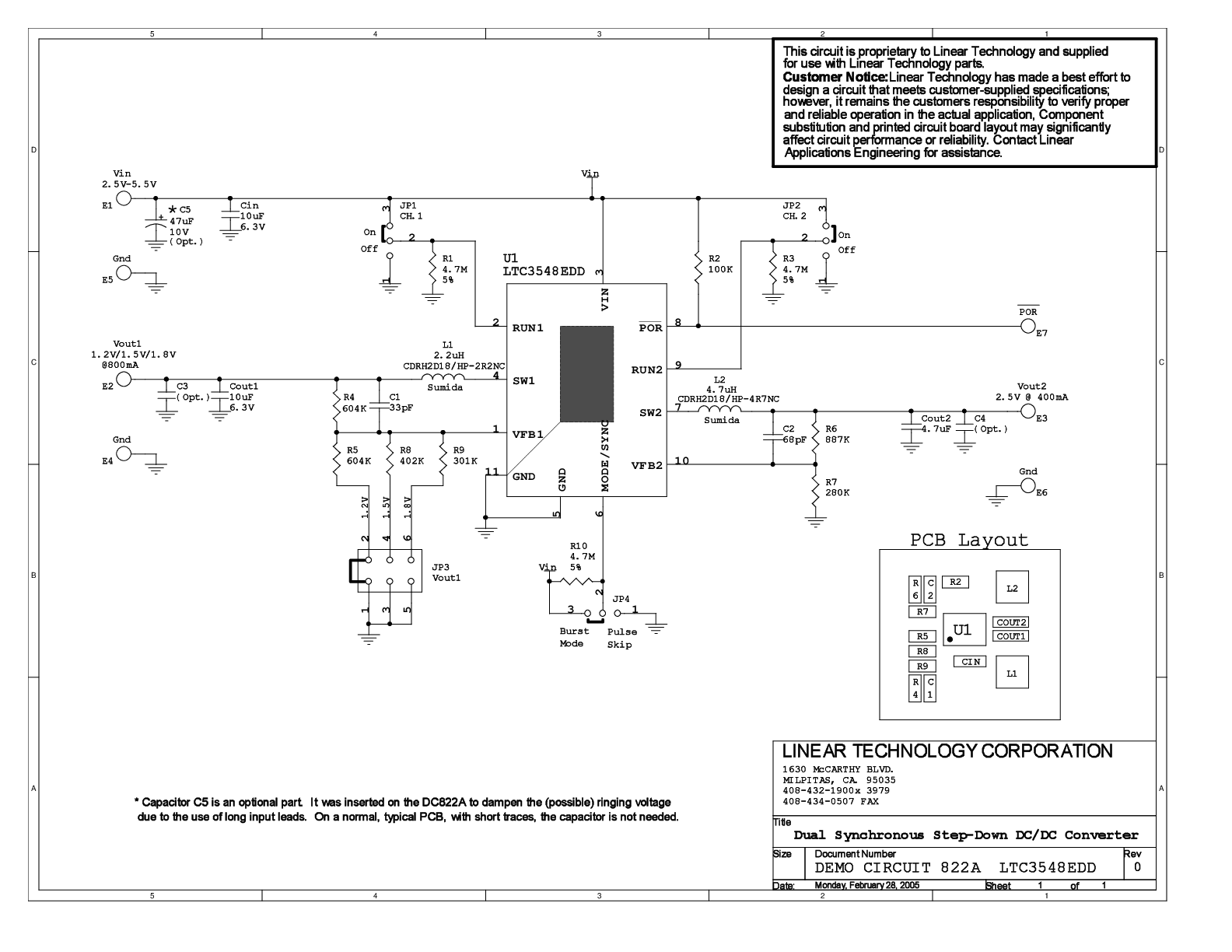

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

LTspice中提供以下器件型号:

LTC3548
LTC3548-1
LTC3548A
