LTC3548A
量产双通道、同步、400mA/800mA、2.25MHz 降压型 DC/DC 稳压器
- 产品模型
- 8
产品详情

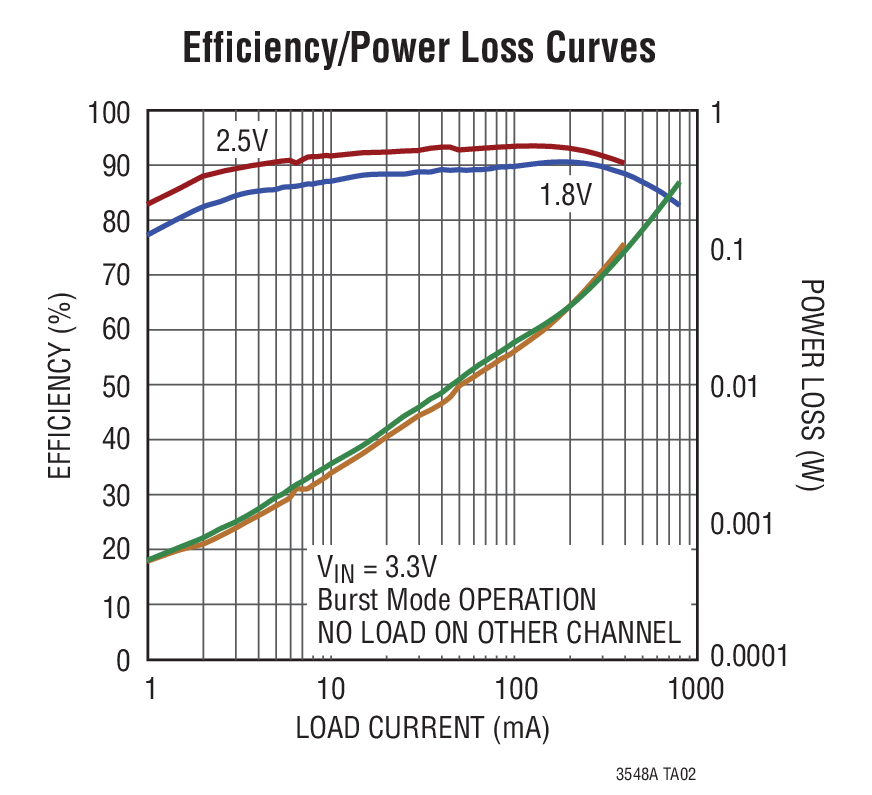

- 高效率：达 95%
- 低纹波 (<35mVP-P) 突发模式 (Burst Mode®) 操作；IQ = 40μA
- 2.25MHz 恒定频率操作
- 高开关电流：0.7A 和 1.2A
- 无需肖特基二极管
- 低 RDS(ON) 内部开关：0.35Ω
- 旨在获得超卓的电压和负载瞬态响应的电流模式操作
- 短路保护功能
- 低压差操作：100% 占空比
- 超低停机电流：IQ < 1μA
- 输出电压范围从 5V 到低至 0.6V
- 上电复位输出
- 可在外部进行同步的振荡器
- 可任选的外部软起动功能
- 小巧的耐热性能增强型 MSOP 和 3mm x 3mm DFN 封装

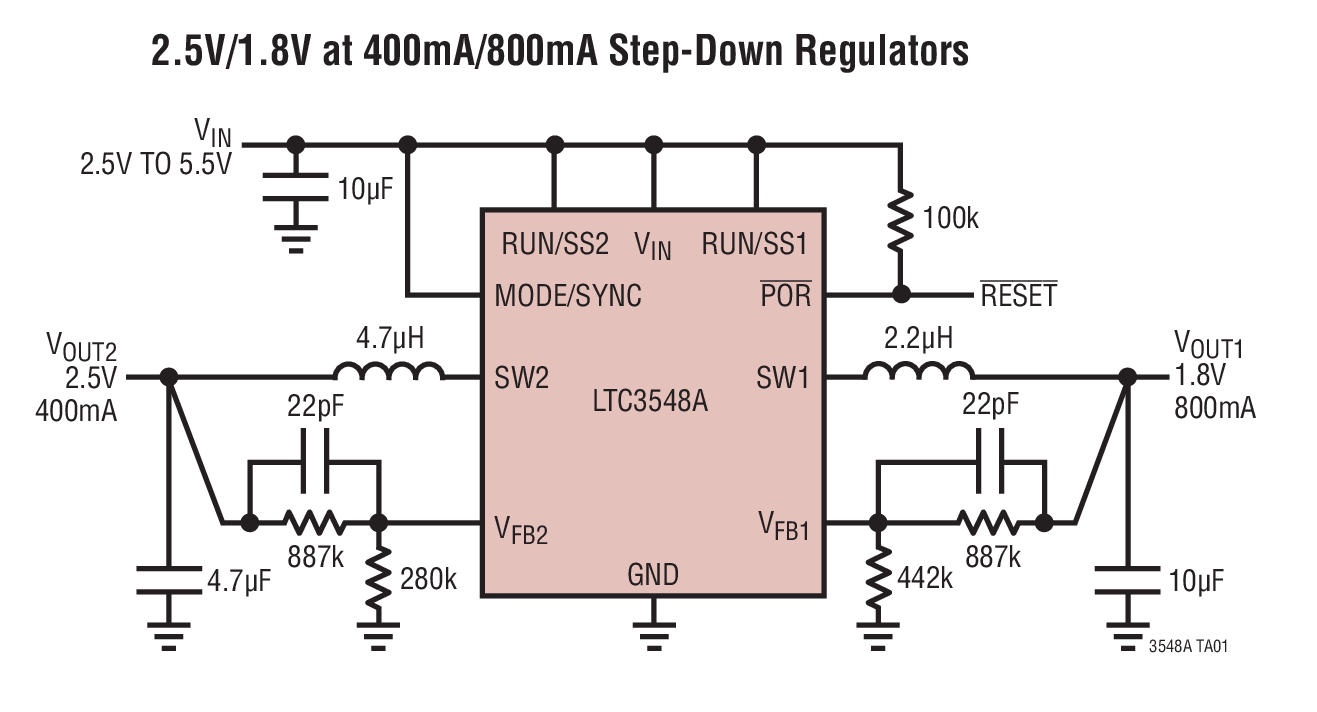

LTC®3548A 是一款双通道、恒定频率、同步降压型 DC/DC 转换器。这款面向低功率应用的器件可在一个 2.5V 至 5.5V 的输入电压范围内运作，并具有一个 2.25MHz 的恒定开关频率，因而允许使用纤巧、低成本的电容器和电感器，高度 ≤1mm。每个输出电压均可在 0.6V 至 5V 的范围内调节。内部同步 0.35Ω、0.7A/1.2A 功率开关能够在无需采用外部肖特基二极管的情况下实现高效率。
该器件提供了一个用户可选模式输入，以便用户在纹波噪声和低功率效率两者之间进行权衡折衷。突发模式操作可在轻负载条件下提供极高的效率，而脉冲跳跃模式则可在轻负载条件下实现较低的纹波噪声。
为了进一步延长电池的运行时间，P沟道 MOSFET 在压降条件下 (100% 占空比) 连续导通，两个通道所吸收的总静态电流仅为 40µA。在停机模式中，该器件的吸收电流 <1µA。
应用
- PDA/掌上型个人电脑
- 数码相机
- 蜂窝电话
- 无线和 DSL 调制解调器
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|

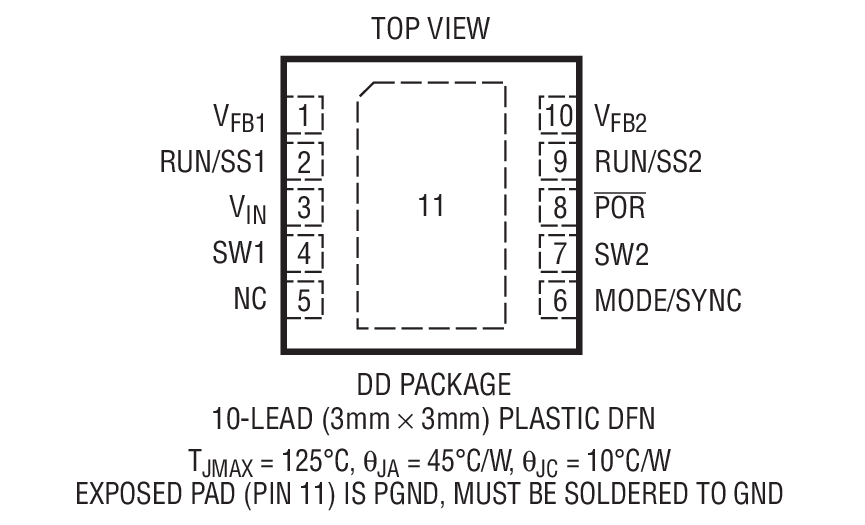

| LTC3548AEDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LTC3548AEDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||

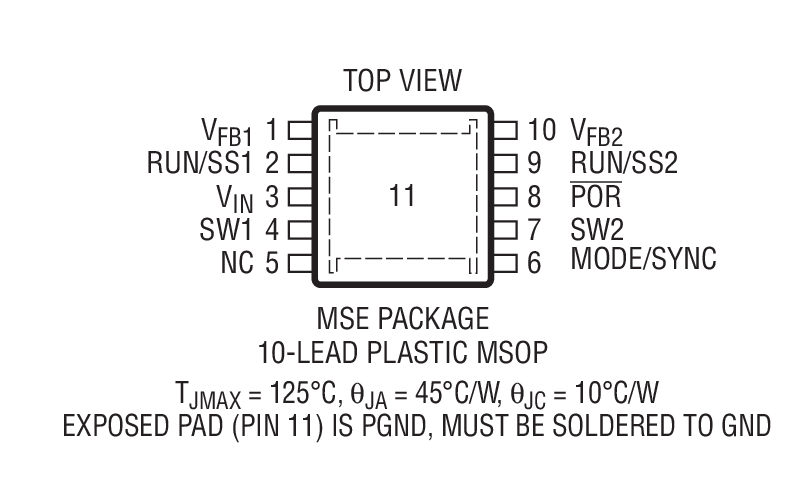

| LTC3548AEMSE#PBF | 10-Lead MSOP w/ EP | ||
| LTC3548AEMSE#TRPBF | 10-Lead MSOP w/ EP | ||
| LTC3548AIDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LTC3548AIDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LTC3548AIMSE#PBF | 10-Lead MSOP w/ EP | ||
| LTC3548AIMSE#TRPBF | 10-Lead MSOP w/ EP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
6月 18, 2019 - 19_0112 LTC3548A - Die Revision |
||
| LTC3548AEDD#PBF | 量产 | |
| LTC3548AEDD#TRPBF | 量产 | |
| LTC3548AEMSE#PBF | 量产 | |
| LTC3548AEMSE#TRPBF | 量产 | |
| LTC3548AIDD#PBF | 量产 | |
| LTC3548AIDD#TRPBF | 量产 | |
| LTC3548AIMSE#PBF | 量产 | |
| LTC3548AIMSE#TRPBF | 量产 | |
|
10月 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package |
||
| LTC3548AEMSE#PBF | 量产 | |
| LTC3548AEMSE#TRPBF | 量产 | |
|
4月 18, 2022 - 22_0050 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices |
||
| LTC3548AEMSE#PBF | 量产 | |
| LTC3548AEMSE#TRPBF | 量产 | |
|
2月 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LTC3548AEMSE#PBF | 量产 | |
| LTC3548AEMSE#TRPBF | 量产 | |
| LTC3548AIMSE#PBF | 量产 | |
| LTC3548AIMSE#TRPBF | 量产 | |
|
6月 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2) |
||
| LTC3548AIMSE#PBF | 量产 | |
| LTC3548AIMSE#TRPBF | 量产 | |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LTC3548
- LTC3548-1
- LTC3548-2
- LTC3548A
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
