LTC3546

双通道、同步、3A/1A 或 2A/2A 可配置降压型 DC/DC 稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LTC3546 Demo Circuit - Dual Synchronous Step-Down (2.5-5.5V to 2.5V @ 2A & 1.8V @ 2A) Download 4.00KB LTspice LTC3546 - Step-Down (Buck) Regulators Download 3.33 KB
产品模型 8
特性
  • VIN 范围：2.25V 至 5.5V
  • VOUT 范围：0.6V 至 5V
  • 可编程频率运作：2.25MHz 或可调 (0.75MHz 至 4MHz)
  • 低 RDS(ON) 内部开关
  • 高效率：达 96%
  • 无需肖特基二极管
  • 短路保护功能
  • 旨在实现卓越的电压和负载瞬态响应的电流模式操作
  • 低纹波突发模式 (Burst Mode®) 操作 (30mVP-P)，IQ = 160μA
  • 超低停机电流：IQ < 1μA
  • 低压差操作：100% 占空比
  • 用于每个通道的电源良好输出
  • 外部或内部的可编程突发电平
  • 外部或内部软起动或电源跟踪
  • 采用耐热增强型 28 引脚 (4mm x 5mm) QFN 和 TSSOP 封装
更多细节
show more Icon

LTC®3546 是一款双通道、恒定频率、同步降压型 DC/DC 转换器，适合中等功率应用。 该设计包括一个 2A 和一个 1A 主端输出开关。除了具备 2A/1A 电流输出能力之外，还可以外接一个 1A 从属输出开关至任一个主端输出，以构成 3A/1A 双通道稳压器或 2A/2A 双通道稳压器配置。

电源操作范围为 2.25V 至 5.5V。开关频率可被设定为 2.25MHz，可调范围为 0.75MHz 至 4MHz，或同步至一个外部时钟。每个输出的可调范围从 0.6V 至 5V，并具有接通电源跟踪功能。内部同步低 RDS(ON) 电源开关在未使用外部肖特基二极管的情况下提供了高效率。

用户可选模式 (突发模式操作、脉冲跳跃和强制连续操作) 能够在纹波噪声和功率效率之间进行权衡折衷。突发模式操作可在轻负载条件下实现高效率。脉冲跳跃方式则能够在轻负载时提供低纹波噪声。

该器件能够提供低压差配置，而且两个通道均可在 100% 占空比条件下运作。在停机模式中，该器件的吸收电流 <1μA。




Applications

  • PDA / 超移动 PC
  • PC 卡
  • 无线和 DSL 调制解调器
  • 负载点 DC/DC 转换



Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LTC3546 Demo Circuit - Dual Synchronous Step-Down (2.5-5.5V to 2.5V @ 2A & 1.8V @ 2A) Download 4.00KB LTspice LTC3546 - Step-Down (Buck) Regulators Download 3.33 KB
产品模型 8
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3546

文档

6
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 可靠性数据
  • 用户手册
  • 设计笔记
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 03/12/2013
英文

LTC3546: Dual Synchronous, 3A/1A or 2A/2A Configurable Step-Down DC/DC Regulator Data Sheet

打开PDF文件

redirect
609.82 K
download

下载 PDF

PDF Vector

PDF

更新 05/24/2013
日文

LTC3546: 3A/1Aまたは2A/2Aに設定可能なデュアル同期整流式降圧DC/DCレギュレータ データシート

打开PDF文件

redirect
705.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R415 Reliability Data redirect icon

25.65 K

download

下载 PDF

用户手册

2

PDF Vector

PDF

更新 09/24/2009
英文
DC1086A - Demo Manual redirect icon

2.00M

download

下载 PDF

PDF Vector

PDF

更新 09/24/2009
英文
DC1087A - Demo Manual redirect icon

2.00M

download

下载 PDF

设计笔记

1

PDF Vector

HTML

更新 03/01/2009
英文
Design Note 460: Dual Output Buck Regulator with Current Partitioning Optimizes Efficiency in Space-Sensitive Applications redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型

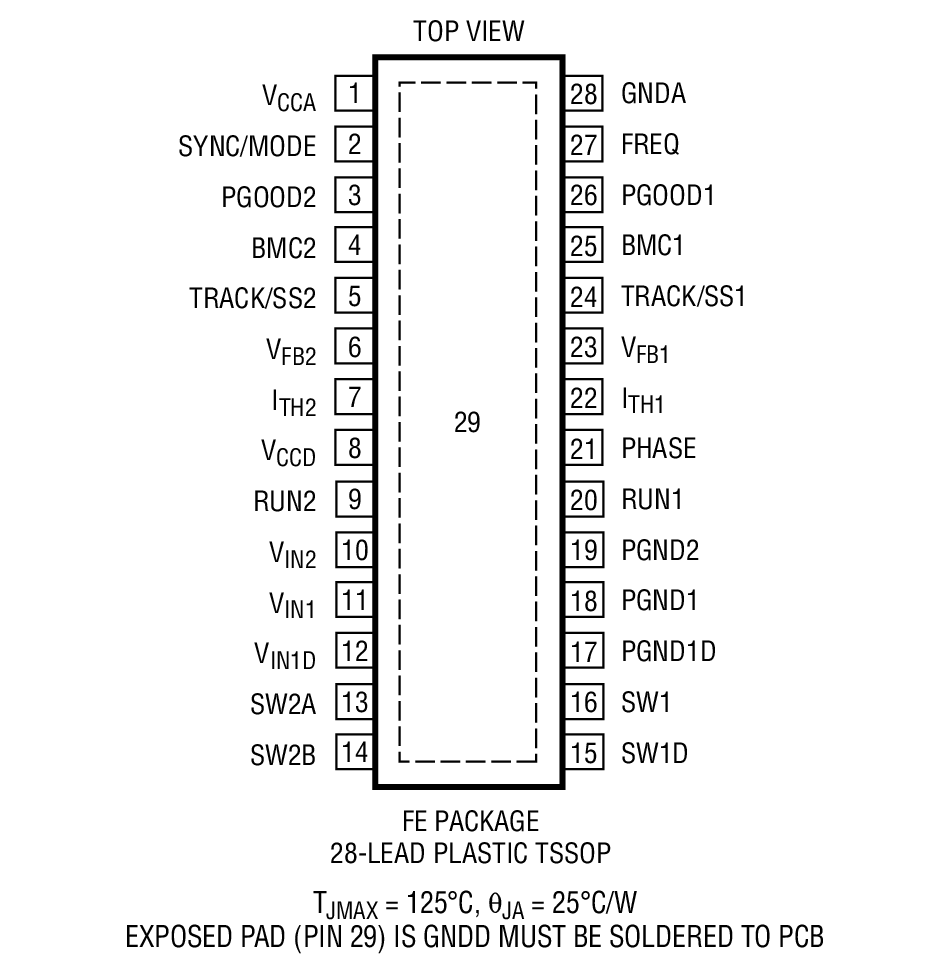

LTC3546EFE#PBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3546EFE#TRPBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

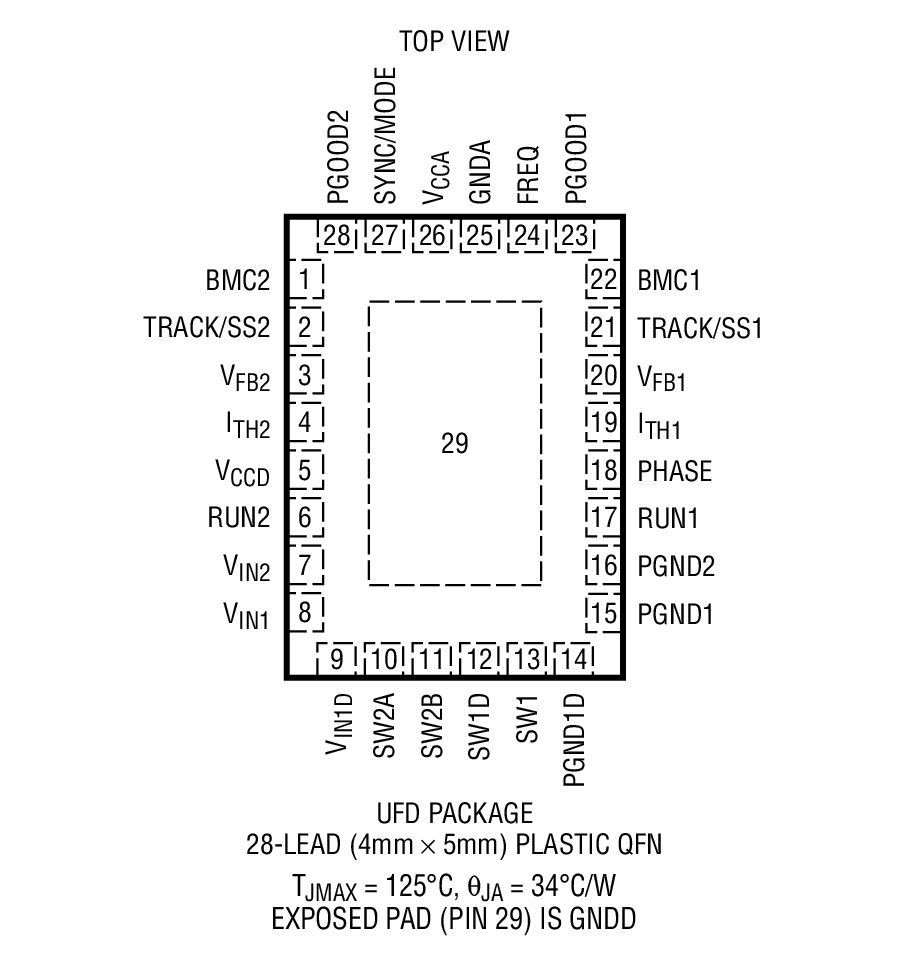

LTC3546EUFD#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3546EUFD#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3546IFE#PBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3546IFE#TRPBF 28-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3546IUFD#PBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3546IUFD#TRPBF 28-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3546EFE#PBF

量产

LTC3546EFE#TRPBF

量产

LTC3546IFE#PBF

量产

LTC3546IFE#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3546EFE#PBF

量产

LTC3546EFE#TRPBF

量产

LTC3546IFE#PBF

量产

LTC3546IFE#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
软件和型号相关生态系统

软件和型号相关生态系统

部分模型 产品周期 描述

硅振荡器1
LTC6909
popup image
Cart

量产

采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器

浪涌抑制器、过压和过流保护1
LTC4365
popup image
Cart

推荐新设计使用

欠压、过压和电源反向保护控制器

数字电源系统管理器1
LTC2974
popup image
Cart

推荐新设计使用

具有精确输出电流的4通道PMBus电源系统管理器

双电源监控器1
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

部分模型 产品周期 描述
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

LTC4365
popup image
Cart

推荐新设计使用

欠压、过压和电源反向保护控制器

LTC2974
popup image
Cart

推荐新设计使用

具有精确输出电流的4通道PMBus电源系统管理器

评估套件

评估套件 2

reference details image

DC1086A

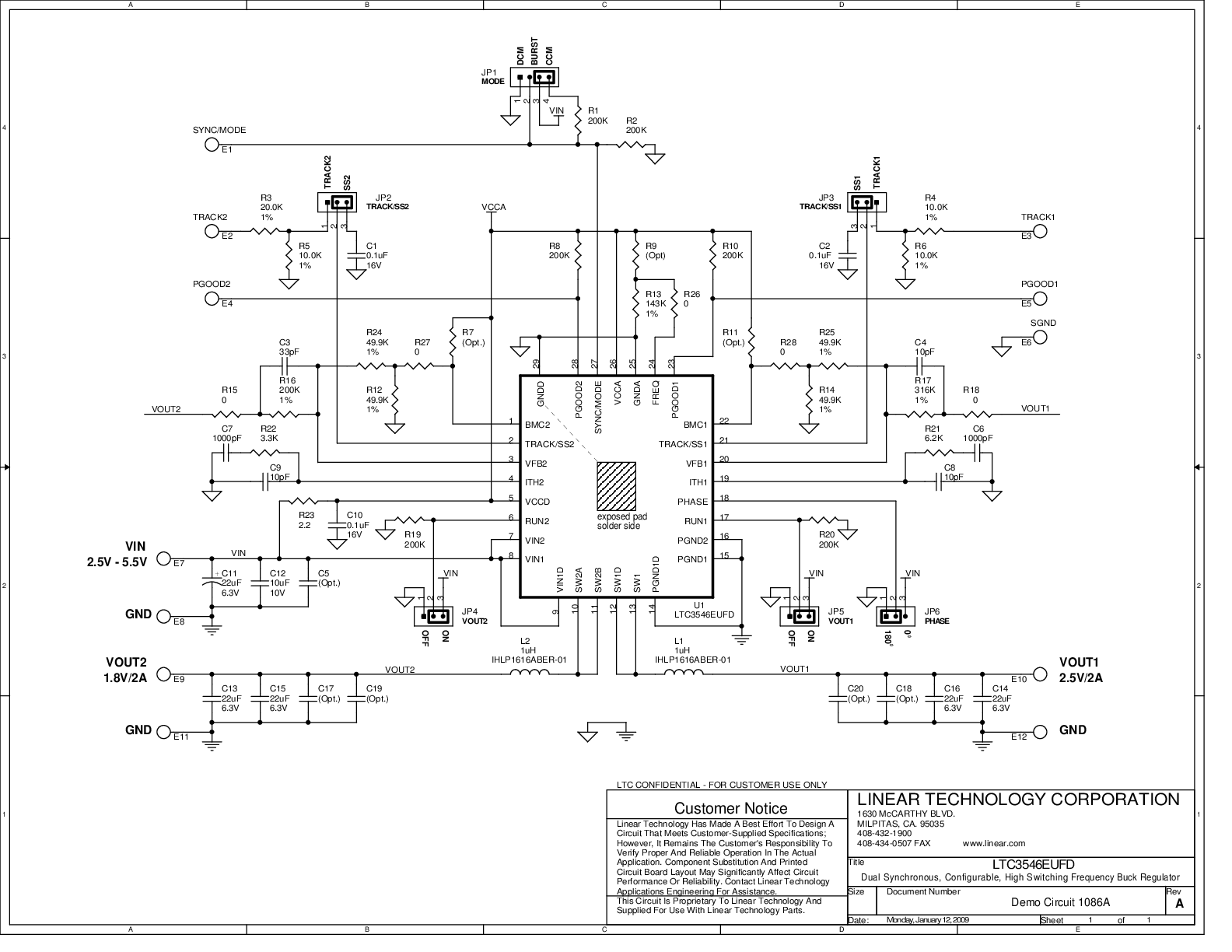

LTC3546UFD Demo Board | Dual Synchronous 2+1A or 2A 1+1A, 4MHz Step Down DC/DC Regulator

reference details image

DC1087A

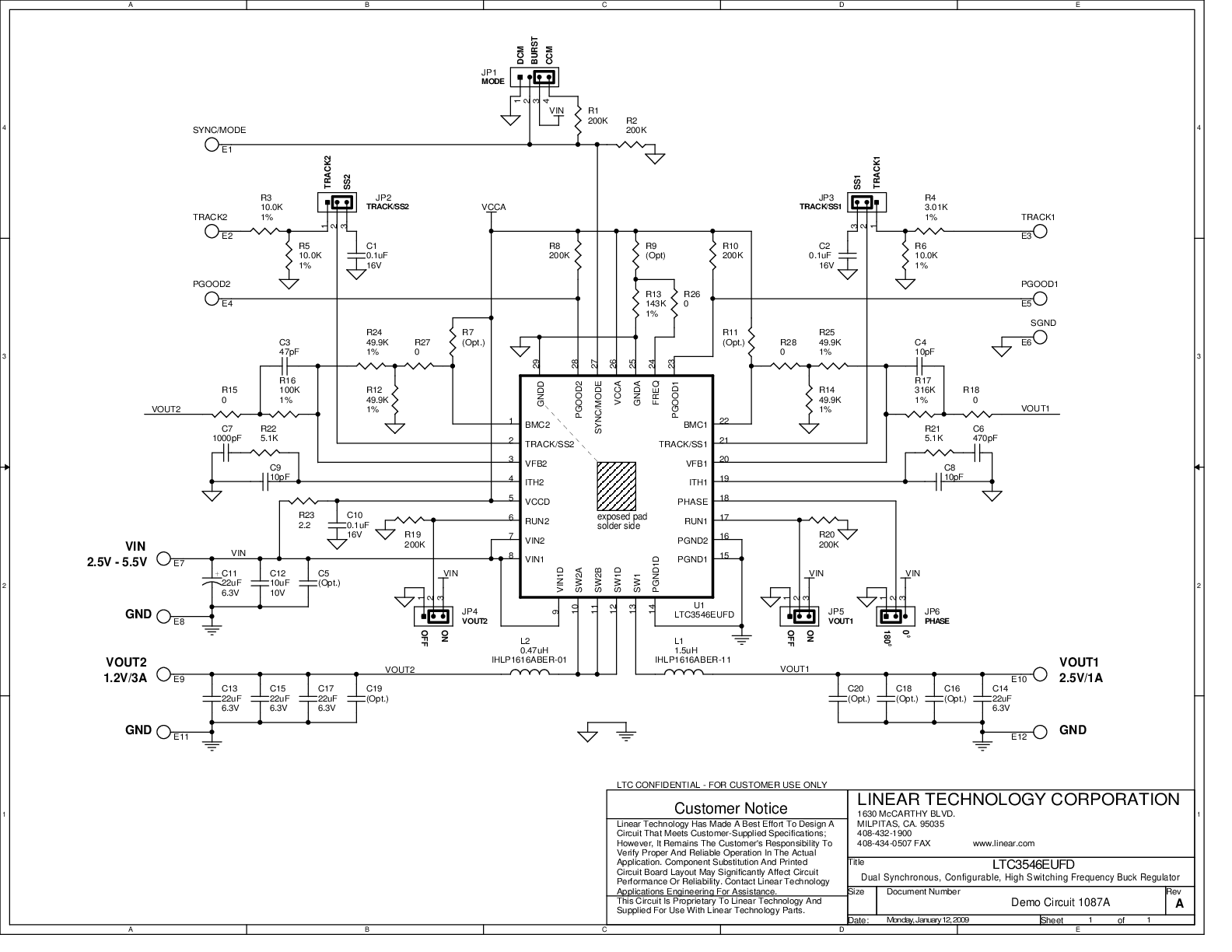

LTC3546UFD Demo Board | Dual Synchronous 3A/1A or 2A/2A, Configurable Step Down DC/DC Regulator
