特性
- 可在输入电压高于、低于或等于输出电压的情况下提供稳压输出
- 1.8V 至 5.5V 输入和输出电压范围
- 1A 连续输出电流 (对于 VIN ≥ 3V、VOUT = 3.3V)
- ±1% 输出电压准确度
- 低噪声降压-升压架构
- 效率高达 95%
- 可编程频率范围:300kHz 至 2MHz
- 可同步振荡器
- 突发模式 (Burst Mode®) 操作:32μA IQ
- 内部 1ms 软起动
- 在停机时输出断接
- 停机电流:1μA
- 短路保护
- 小外形的耐热性能增强型 12 引脚 MSOP 封装和 10 引脚 (3mm x 3mm) DFN 封装
LTC®3536 是一款扩展 VIN 范围、固定频率、同步降压-升压型 DC/DC 转换器,可在输入电压高于、低于或等于已调输出电压的情况下正常运作。LTC3536 所采用的拓扑结构可实现低噪声操作,从而使其非常适合于 RF 和高精度测量应用。
这款器件能产生高达 1A 的连续输出电流,而且包括两个 N 沟道及两个 P 沟道 MOSFET 开关。可利用一个外部电阻器设置高达 2MHz 的开关频率,而且可使振荡器同步至一个外部时钟。静态电流仅为 32μA (在突发模式操作中),从而较大限度地延长了便携式应用中的电池使用寿命。突发模式操作由用户控制,可改善轻负载条件下的效率。
该器件的其他特点包括 1μA 的停机电流、内部软起动、过热保护和电流限制功能。LTC3536 采用12 引脚耐热性能增强型 MSOP 封装和 10 引脚 (3mm x 3mm) DFN 封装。
应用
- 无线库存终端
- 手持式医疗仪器
- 无线定位器、传声器
- 超级电容器后备电源
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3536
文档
筛查
1 应用
数据手册
2
可靠性数据
1
25.65 K
用户手册
2
165.00K
210.00K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LTC3536EDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LTC3536EDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LTC3536EMSE#PBF | 12-Lead MSOP w/ EP |
|
|
LTC3536EMSE#TRPBF | 12-Lead MSOP w/ EP |
|
|
LTC3536IDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LTC3536IDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LTC3536IMSE#PBF | 12-Lead MSOP w/ EP |
|
|
LTC3536IMSE#TRPBF | 12-Lead MSOP w/ EP |
|
- LTC3536EDD#PBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3536EDD#TRPBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3536EMSE#PBF
- 引脚/封装图-中文版
- 12-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3536EMSE#TRPBF
- 引脚/封装图-中文版
- 12-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3536IDD#PBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3536IDD#TRPBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3536IMSE#PBF
- 引脚/封装图-中文版
- 12-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3536IMSE#TRPBF
- 引脚/封装图-中文版
- 12-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
2月 4, 2020
- 20_0129
Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3536EMSE#PBF
量产
LTC3536EMSE#TRPBF
量产
LTC3536IMSE#PBF
量产
LTC3536IMSE#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
2月 4, 2020
- 20_0129
Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3536EMSE#PBF
量产
LTC3536EMSE#TRPBF
量产
LTC3536IMSE#PBF
量产
LTC3536IMSE#TRPBF
量产
软件和型号相关生态系统
部分模型 | 产品周期 | 描述 | ||
---|---|---|---|---|
PowerPath、理想二极管和负载开关1 |
||||
推荐新设计使用 |
确定了优先级的 PowerPath™ 控制器 |
|||
硅振荡器1 |
||||
|
具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器 |
评估套件 2

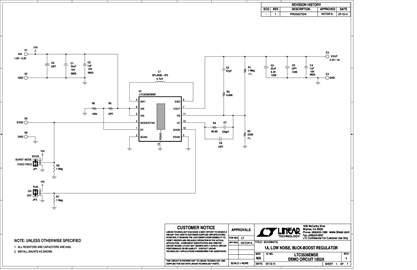

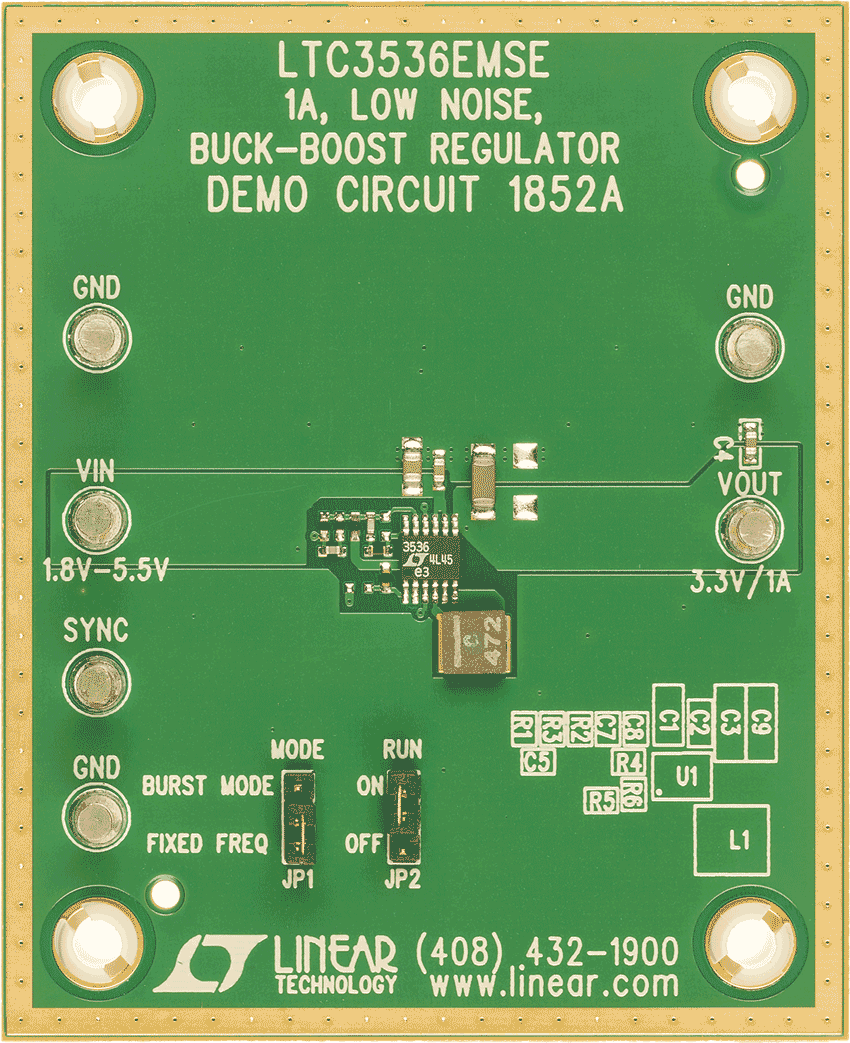

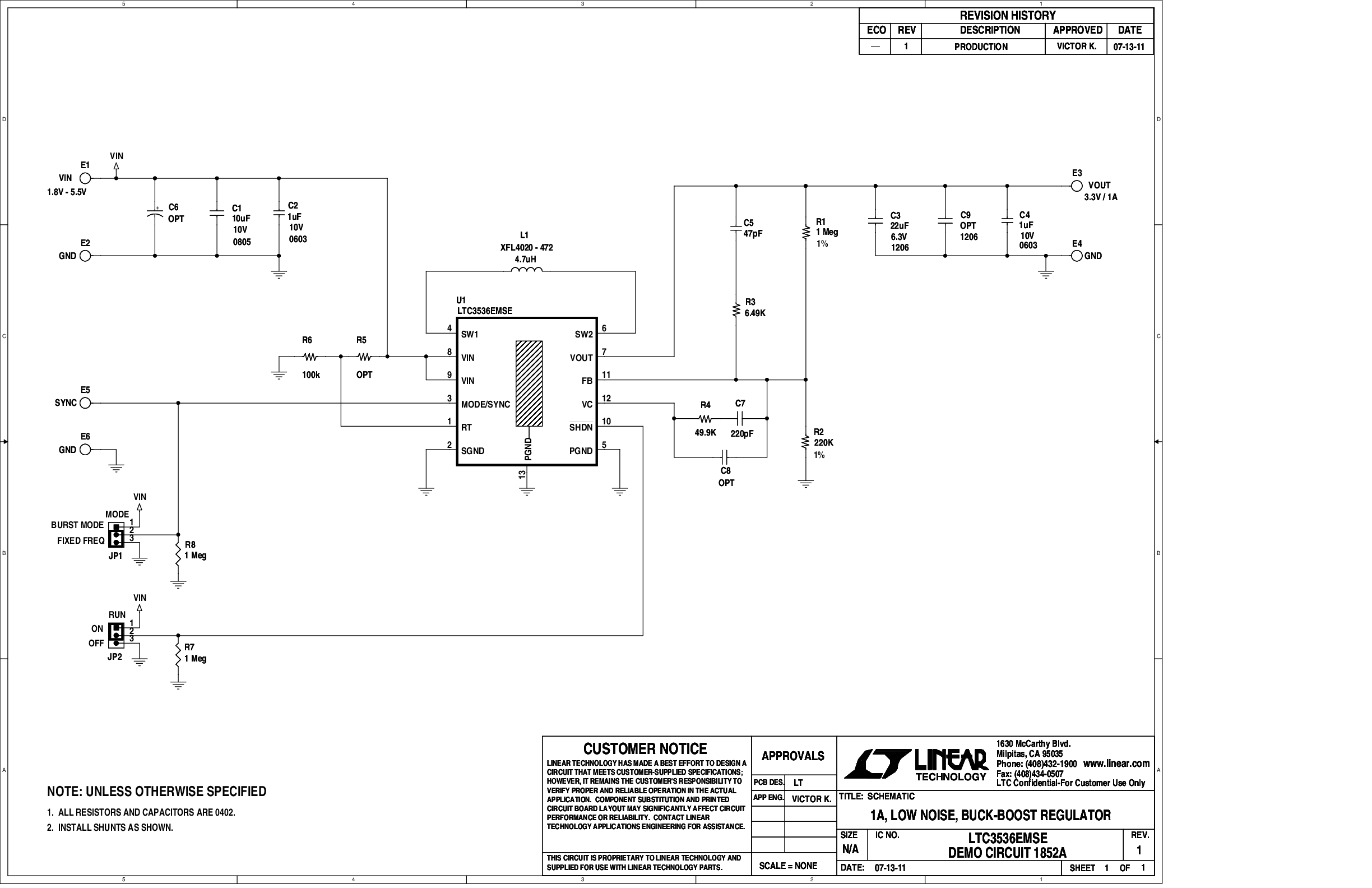

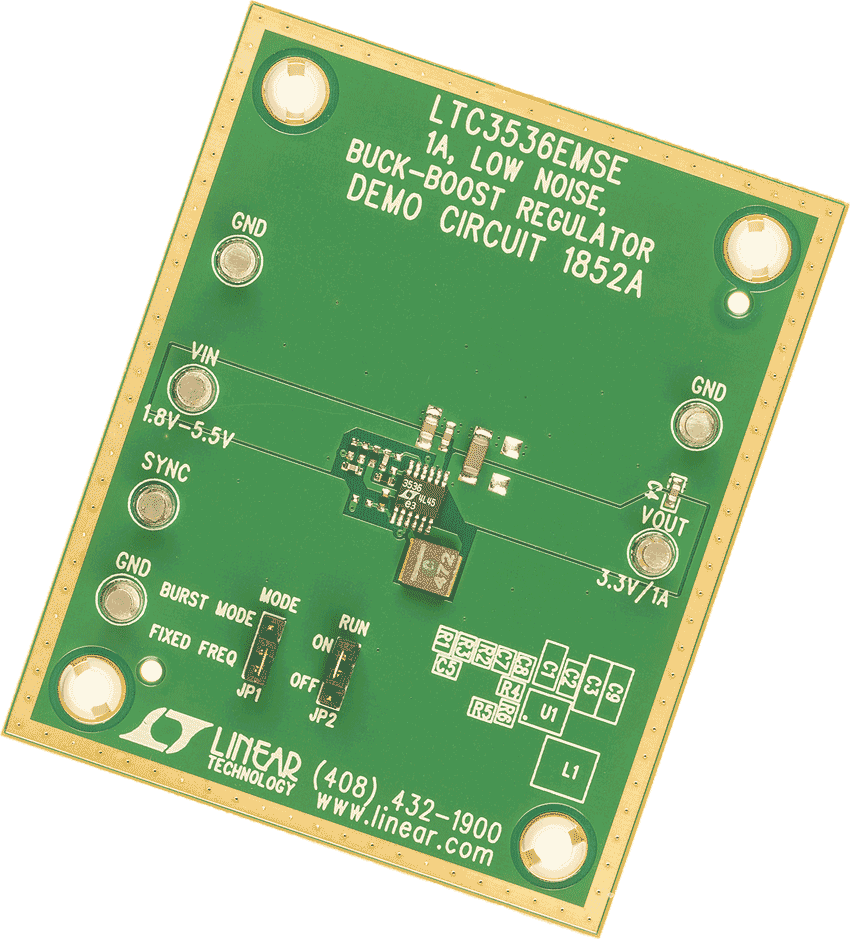

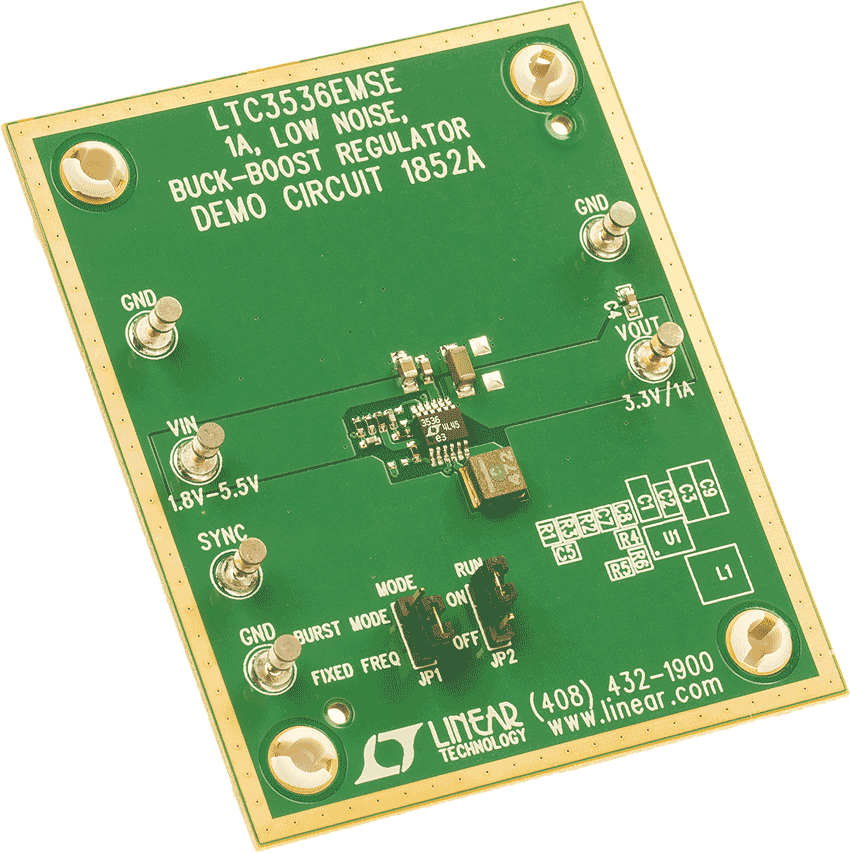

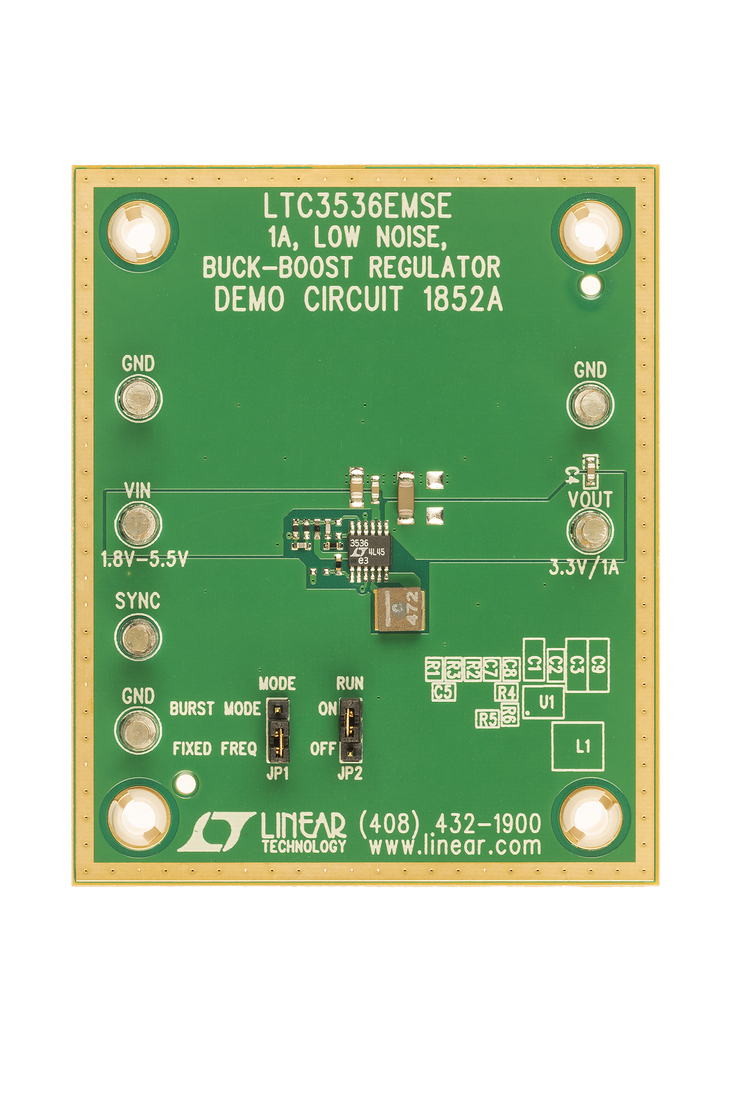

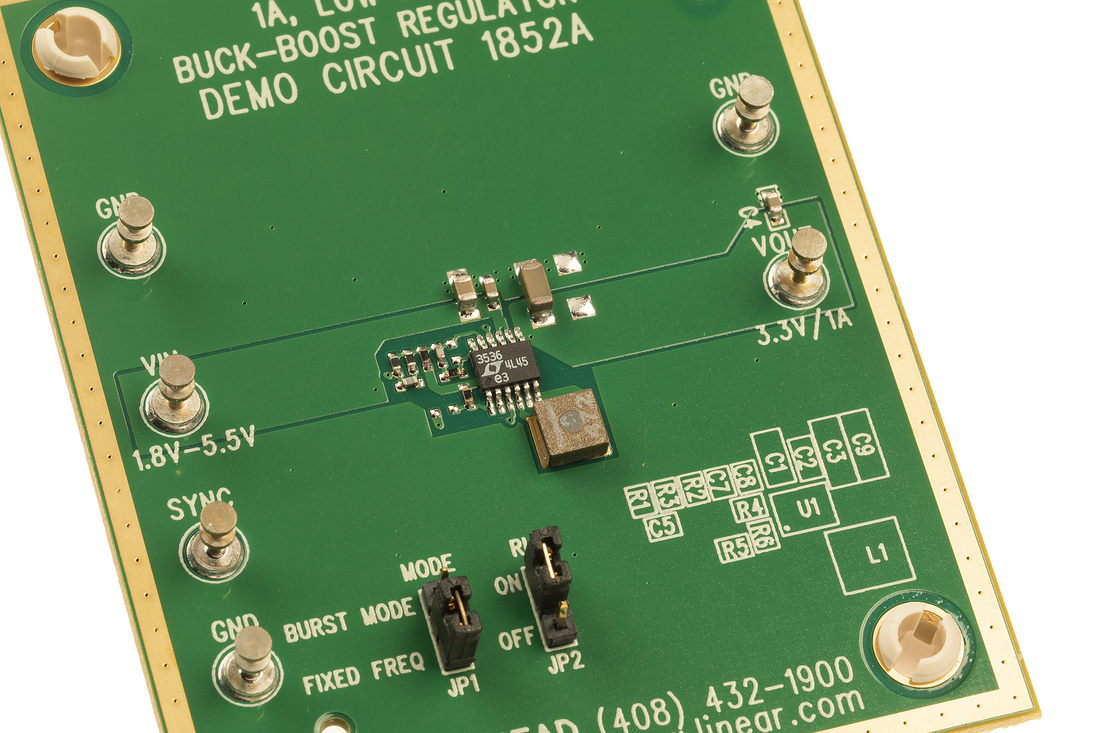

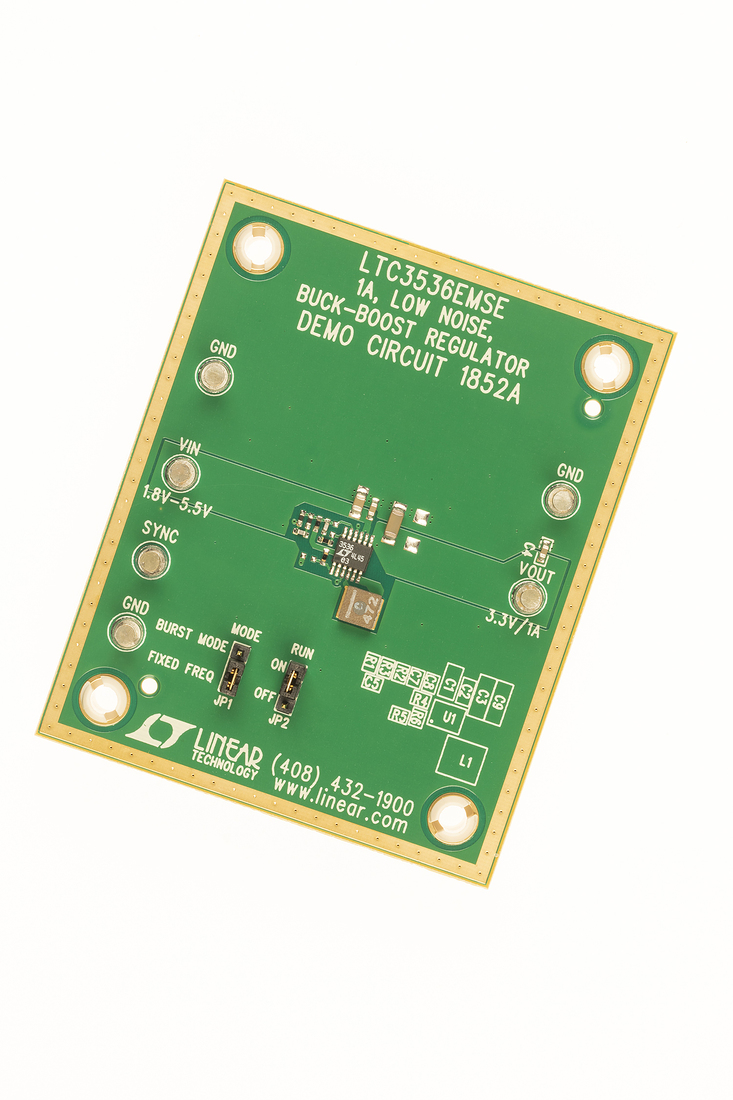

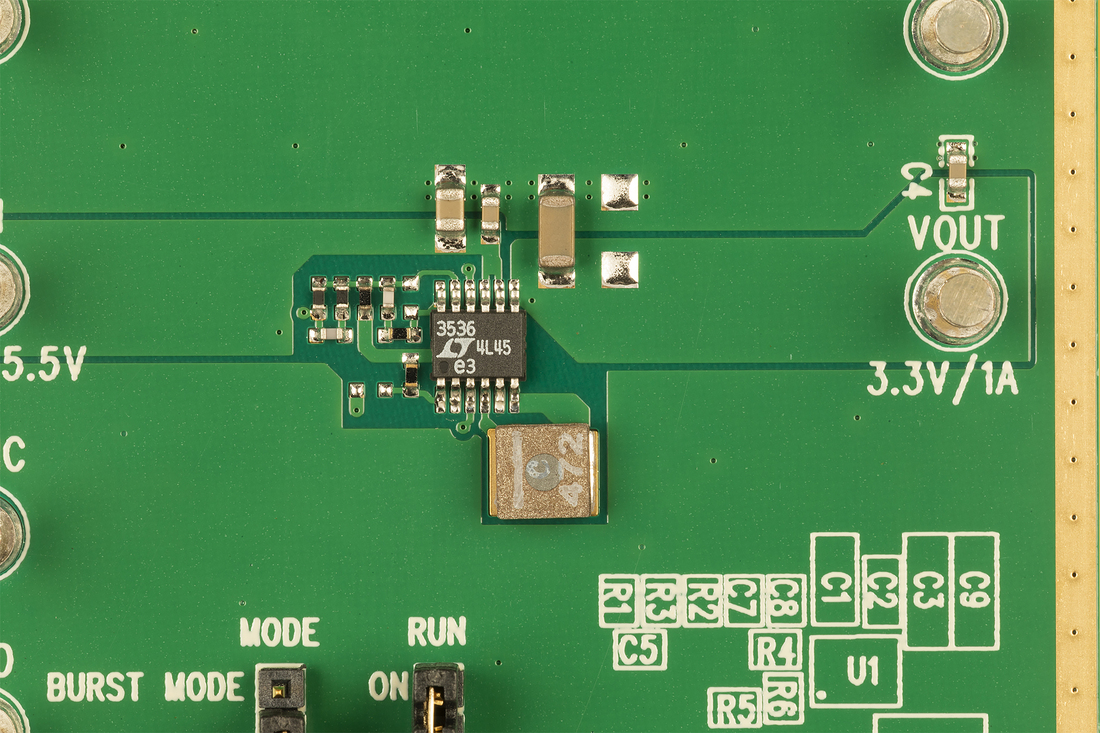

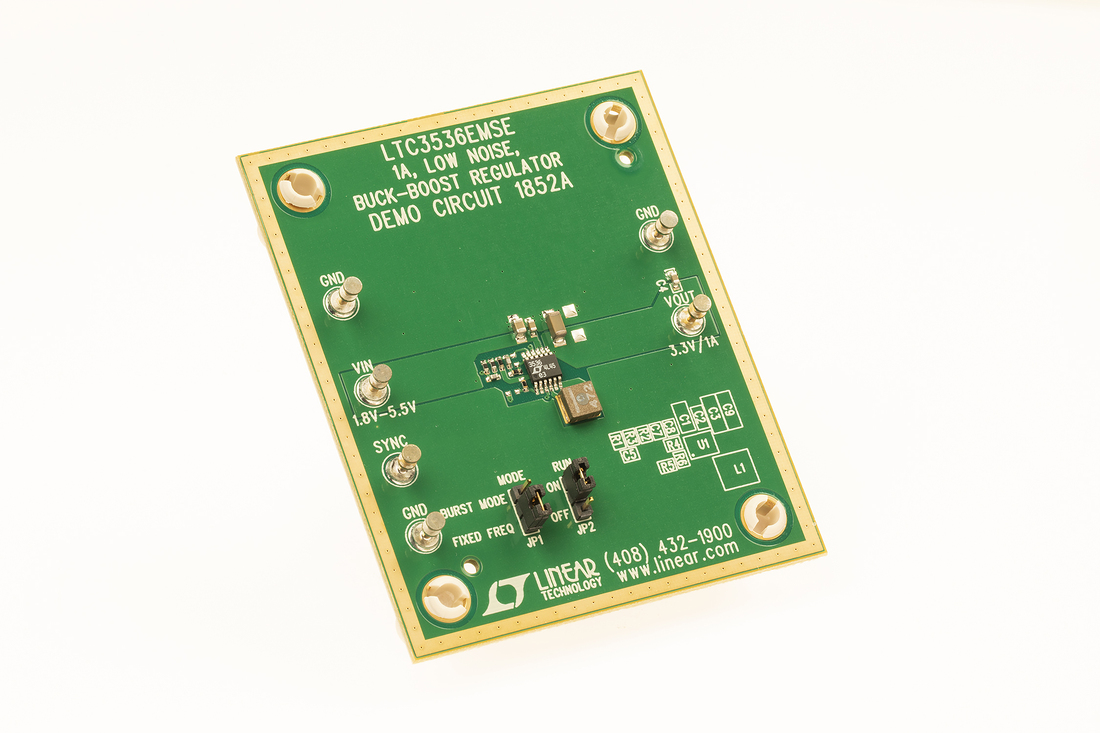

DC1852A
LTC3536EMSE(MSOP)演示板 | 1.8V ≤ VIN ≤ 5.5V,VOUT = 3.3V(1A)
产品详情
演示电路1852A是一款组合型升降压DC/DC转换器,采用MSOP封装形式的单芯片同步降压-升压稳压器LTC3536。DC1852A具有1.8V至5.5V的宽输入电压范围,能够提供高达1A的输出电流。DC1852A的输出电压可以设置为低至1.8V,且可高达5.5V。DC1852A支持两种工作模式:固定频率脉宽调制(PWM)和Burst Mode®突发工作模式。
资料

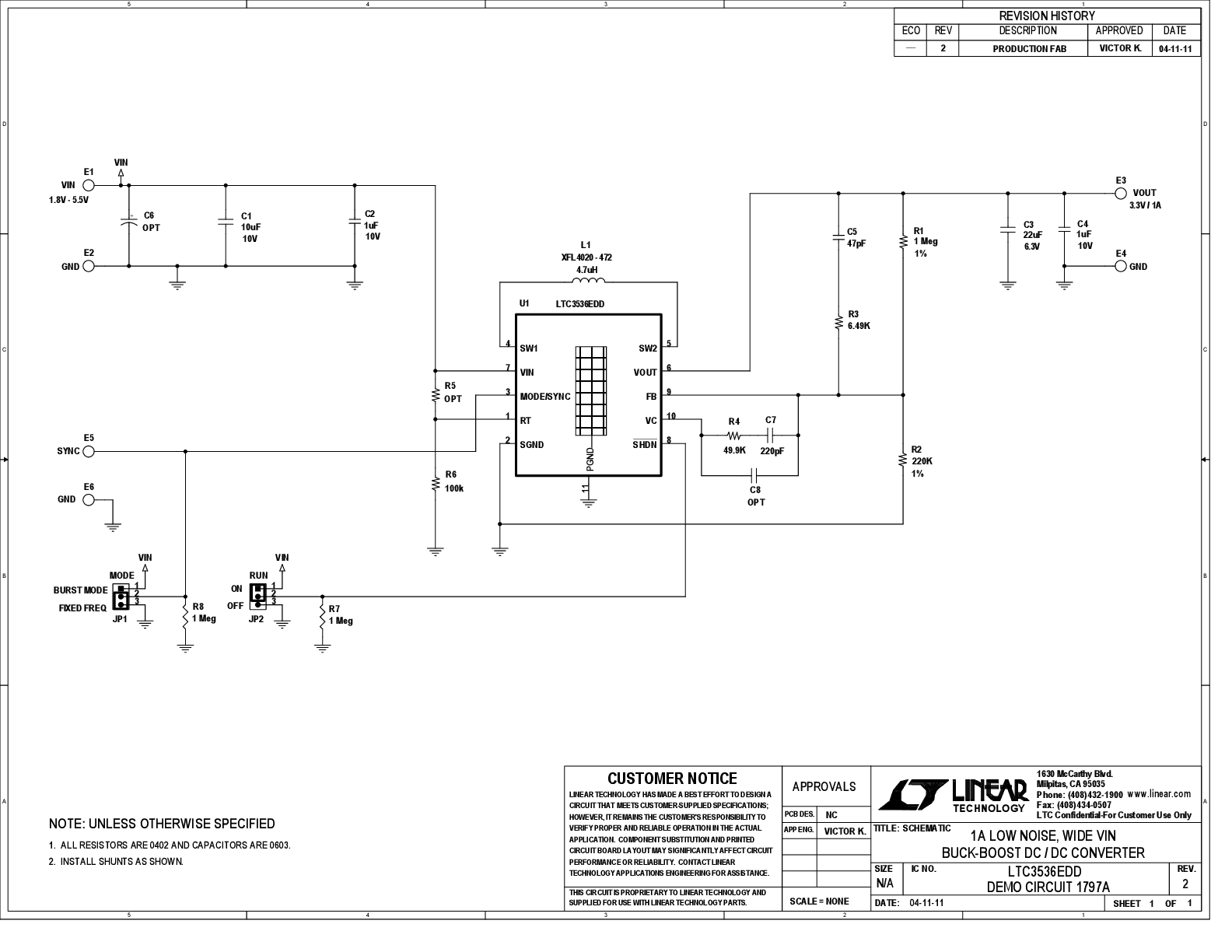

DC1797A
LTC3536EDD (DFN) Demo Board | 1.8V ≤ VIN ≤ 5.5V, VOUT = 3.3V @ 1A
产品详情
Demonstration circuit 1797A is a combined step-up and step-down DC/DC converter using the LTC3536 monolithic synchronous buck-boost regulator in the 3x3 DFN package. The DC1797A has wide input voltage range of 1.8V to 5.5V, and is capable of delivering up to 1A of output current. The output voltage of the DC1797A can be set as low as 1.8V and can go as high as 5.5V. The DC1797A supports two operational modes: fixed-frequency pulse-width modulation (PWM) and Burst Mode® operation.
资料
