LTC3530

宽输入电压同步降压-升压型 DC/DC 转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 可由高于、低于或等于输出电压的输入电压获得稳压输出
  • 1.8V 至 5.5V 输入和 1.8V 至 5.25V 输出范围
  • 可从 1.8V VIN 提供 250mA 连续输出电流
  • 可从锂离子电池获得 600mA 连续 / 1A  峰值输出电流
  • 单个电感器
  • 同步整流:效率高达96%
  • 可设置自动突发模式 (Burst Mode®) 操作
  • 在停机模式中提供了输出断接
  • 引脚与 LTC3440 兼容
  • 可设置频率范围:300kHz 至 2MHz
  • 停机电流 < 1μA
  • 小外形、耐热增强型 10 引脚 (3mm x 3mm) DFN 和 10 引脚 MS 封装
更多细节
show more Icon
LTC®3530  是一款宽 VIN 范围、高效率、固定频率、降压-升压型 DC/DC 转换器,可在输入电压高于、低于或等于输出电压的条件下运作。该 IC 所采用的拓扑结构可通过所有操作模式提供一个连续转换功能,从而使得该产品非常适合于输出电压处于电池电压范围内的单节锂离子电池、两节碱性电池或镍氢 (NiMH) 电池应用。

LTC3530 的引脚与 LTC3440  降压-升压型 DC/DC 转换器兼容,但增加了可设置自动突发模式操作功能,并把VIN/VOUT 范围扩展至 1.8V。高达 2MHz 的开关频率由一个外部电阻器来设置。自动突发模式操作允许用户利用连接在BURST 引脚和 GND 之间的单个电阻器来设置执行突发模式操作的负载电流门限。

其他特点包括 1μA 的停机电流、短路保护、可设置软起动控制、电流限制和热停机功能。LTC3530 采用耐热增强型 10引脚 (3mm x 3mm) DFN 或 MSOP 封装。


Applications

  • MP3 播放器
  • 手持式仪器
  • 数码相机
  • 智能手机
  • 便携式 GPS 装置
  • 微型硬盘驱动器电源

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3530EDD#PBF
  • HTML
  • HTML
LTC3530EDD#TRPBF
  • HTML
  • HTML
LTC3530EMS#PBF
  • HTML
  • HTML
LTC3530EMS#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 30, 2020

- 20_0244

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3530EDD#PBF

量产

LTC3530EDD#TRPBF

量产

LTC3530EMS#PBF

量产

LTC3530EMS#TRPBF

量产

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3530EMS#PBF

量产

LTC3530EMS#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 30, 2020

- 20_0244

arrow down

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3530EDD#PBF

量产

LTC3530EDD#TRPBF

量产

LTC3530EMS#PBF

量产

LTC3530EMS#TRPBF

量产

2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3530EMS#PBF

量产

LTC3530EMS#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

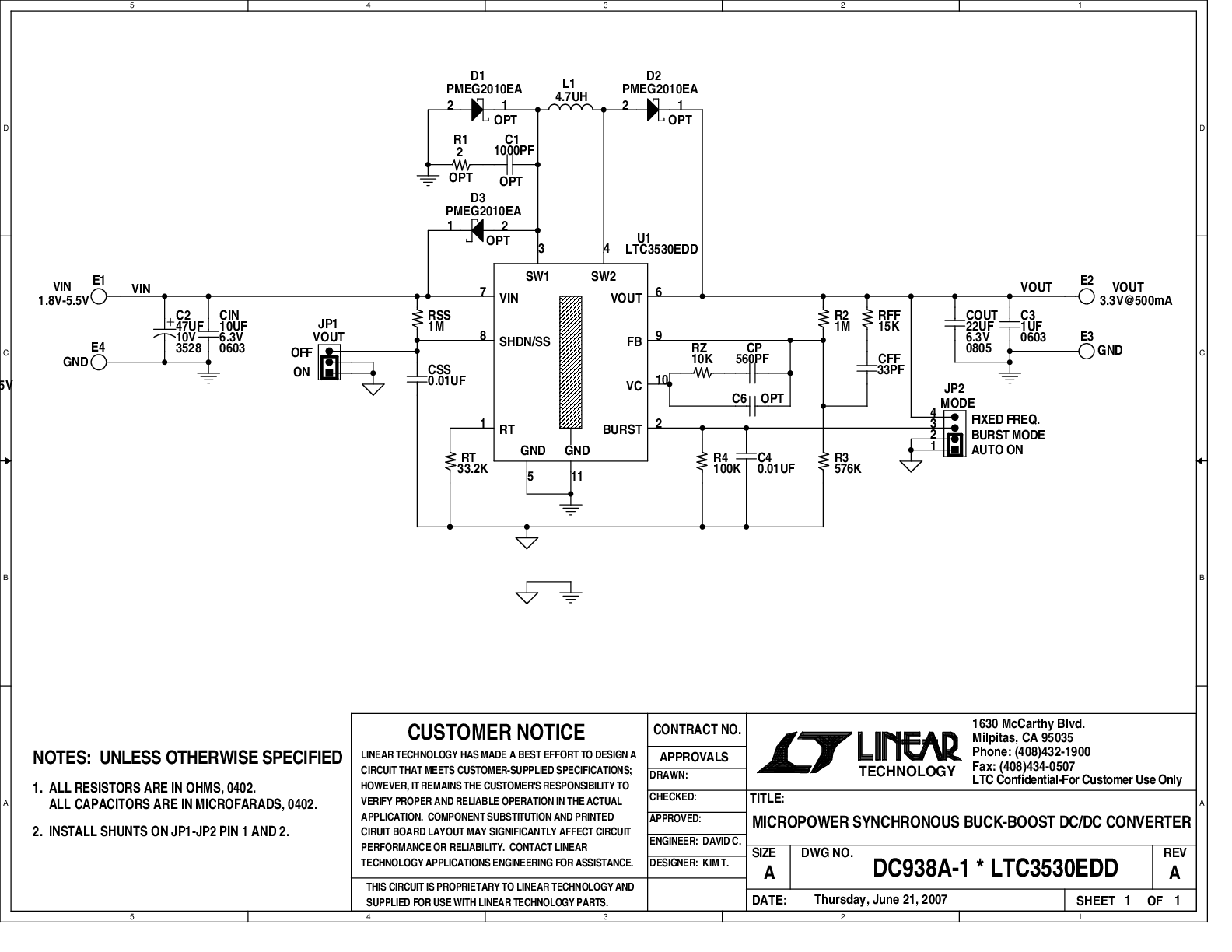

DC938A

LTC3530EDD | 低 VIN降压-升压转换器

zoom

DC938A

LTC3530EDD | 低 VIN降压-升压转换器

LTC3530EDD | 低 VIN降压-升压转换器

产品详情

演示电路938是一款基于LTC3530单芯片降压-升压稳压器的微功耗同步降压-升压转换器。DC938具有1.8 V至5.5V的输入电压范围,并提供3.3V (500mA)的输出电压。该转换器可以在手动或可编程自动突发模式下工作,能够在各种负载电流下提供高转换效率。LTC3530采用10引脚3×3 DFN封装。这些特性使DC938演示板非常适合锂离子和双节AA(碱性/NiCad/NiMH)电池供电的手持式应用。





工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
