LTC4361

过压 / 过流保护控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 24
特性
  • 2.5V 至 5.5V 工作电压
  • 过压保护高达 80V
  • 对于大多数应用无需使用输入电容器或 TVS (瞬态电压抑制器)
  • 准确度为 2% 的 5.8V 过压门限
  • 准确度为 10% 的 50mV 过流电路断路器
  • <1μs 的过压关断时间,逐步式停机
  • 控制 N 沟道 MOSFET
  • 可调的上电 dV/dt 限制浪涌电流
  • 反向电压保护
  • 电源良好输出
  • 低电流停机模式
  • 在过流之后锁断 (LTC4361-1) 或自动重试 (LTC4361-2)
  • 采用 8 引脚 ThinSOT 封装和 8 引脚 (2mm x 2mm) DFN 封装



更多细节
show more Icon

LTC®4361 过压 / 过流保护控制器可保护 2.5V 至 5.5V 系统免遭输入电源过压的损坏。它专为具有多种电源选项 (包括墙上适配器、汽车电池适配器和 USB 端口) 的便携式设备而设计。

LTC4361 用于控制一个与输入电源串联的外部 N 沟道 MOSFET。在过压瞬变期间,LTC4361 能在 1μs 的时间之内关断 MOSFET,从而将下游的组件与输入电源隔离开来。电感性电缆瞬变被 MOSFET 和负载电容所消减。在大多数应用中,LTC4361 可提供针对高达 80V 瞬态电压的保护作用,而无需使用瞬态电压抑制器或其他外部组件。

LTC4361 具有一种用于限制浪涌电流的延迟启动和可调 dV/dt  斜坡上升功能。一个 PWRGD 引脚提供了针对 VIN 的电源良好监视功能。LTC4361 具有一种受控于 ON 引脚的软停机功能,并驱动一个任选的外部 P 沟道 MOSFET 以提供负电压保护。在一个过压情况之后,LTC4361 将在一个启动延迟之后自动重新起动。在一个过流情况之后,LTC4361-1 保持关断状态,而 LTC4361-2 将在一个 130ms 的启动延迟之后自动重新起动。




Applications

  • USB 保护
  • 手持式计算机
  • 蜂窝电话 / 智能手机
  • MP3 / MP4 播放器
  • 数码相机



产品模型 24

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC4361CDC-1#TRMPBF
  • HTML
  • HTML
LTC4361CDC-1#TRPBF
  • HTML
  • HTML
LTC4361CDC-2#TRMPBF
  • HTML
  • HTML
LTC4361CDC-2#TRPBF
  • HTML
  • HTML
LTC4361CTS8-1#TRMPBF
  • HTML
  • HTML
LTC4361CTS8-1#TRPBF
  • HTML
  • HTML
LTC4361CTS8-2#TRMPBF
  • HTML
  • HTML
LTC4361CTS8-2#TRPBF
  • HTML
  • HTML
LTC4361HDC-1#TRMPBF
  • HTML
  • HTML
LTC4361HDC-1#TRPBF
  • HTML
  • HTML
LTC4361HDC-2#TRMPBF
  • HTML
  • HTML
LTC4361HDC-2#TRPBF
  • HTML
  • HTML
LTC4361HTS8-1#TRMPBF
  • HTML
  • HTML
LTC4361HTS8-1#TRPBF
  • HTML
  • HTML
LTC4361HTS8-2#TRMPBF
  • HTML
  • HTML
LTC4361HTS8-2#TRPBF
  • HTML
  • HTML
LTC4361IDC-1#TRMPBF
  • HTML
  • HTML
LTC4361IDC-1#TRPBF
  • HTML
  • HTML
LTC4361IDC-2#TRMPBF
  • HTML
  • HTML
LTC4361IDC-2#TRPBF
  • HTML
  • HTML
LTC4361ITS8-1#TRMPBF
  • HTML
  • HTML
LTC4361ITS8-1#TRPBF
  • HTML
  • HTML
LTC4361ITS8-2#TRMPBF
  • HTML
  • HTML
LTC4361ITS8-2#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

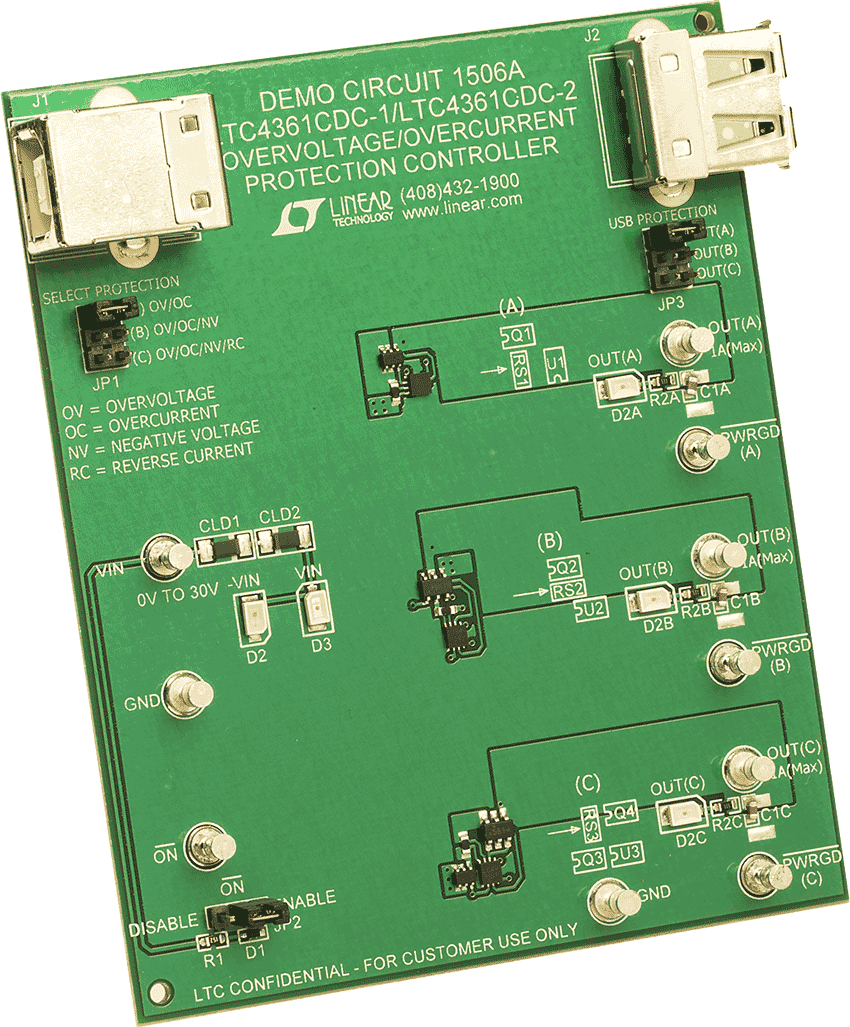

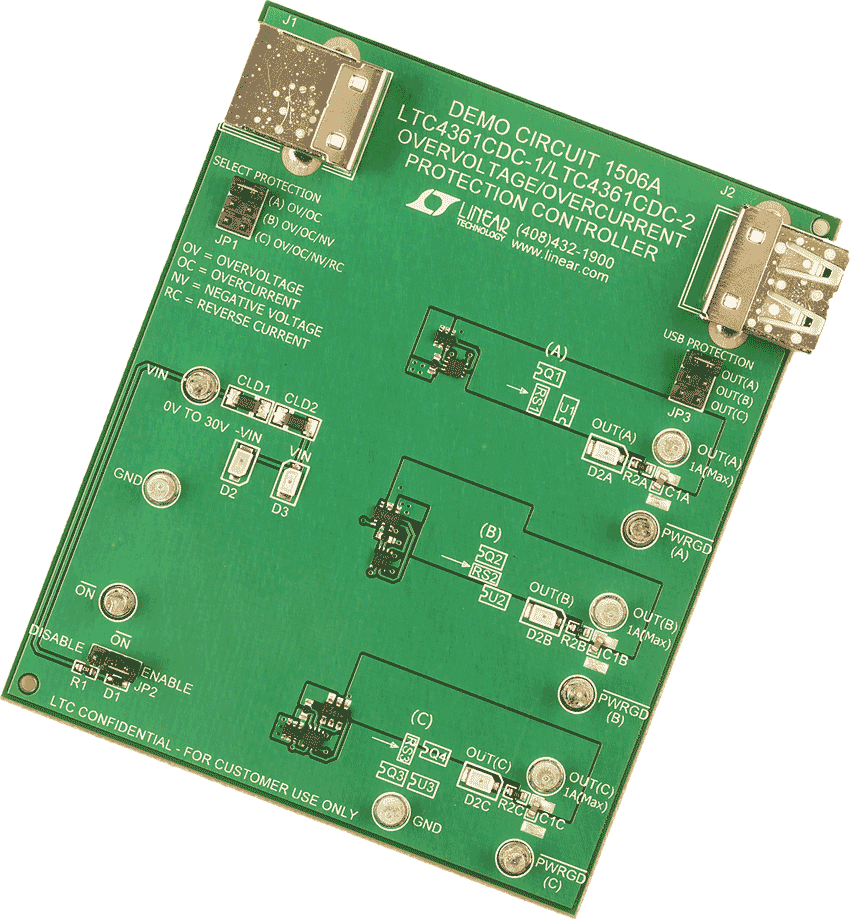

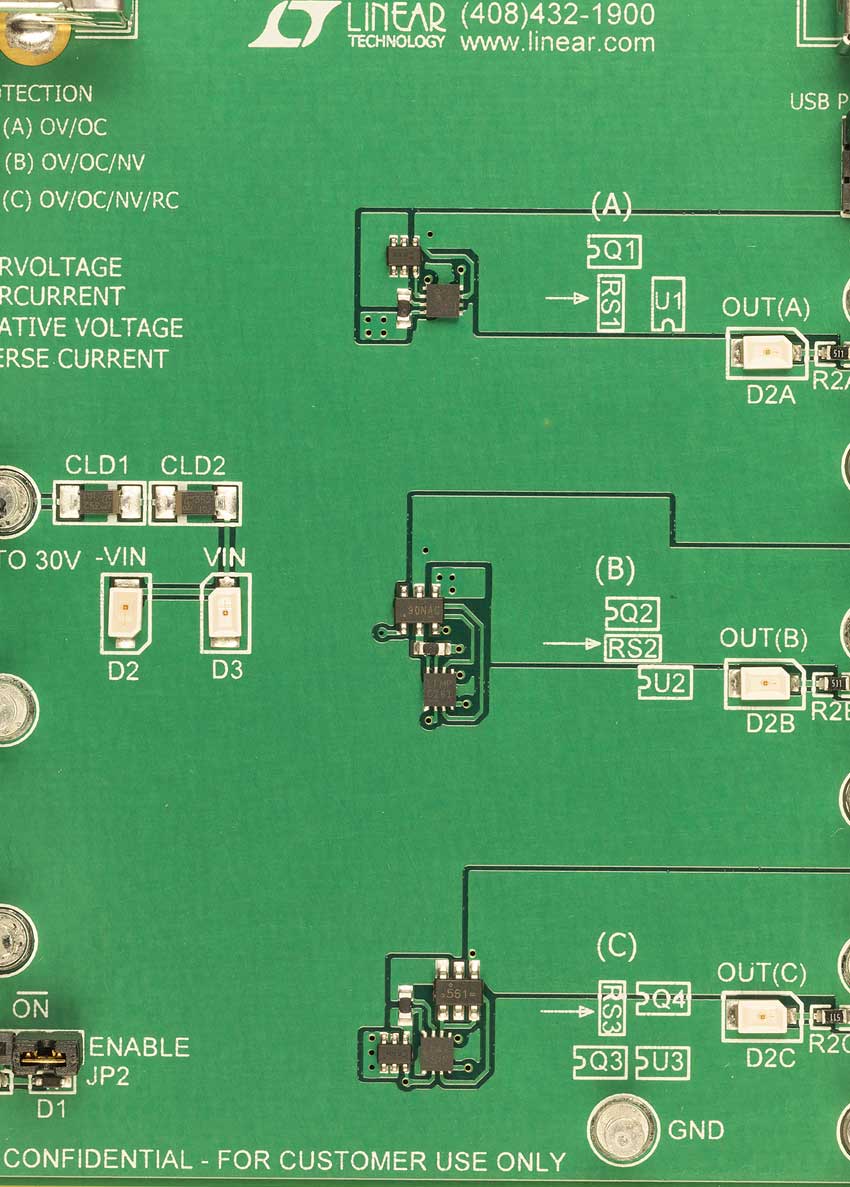

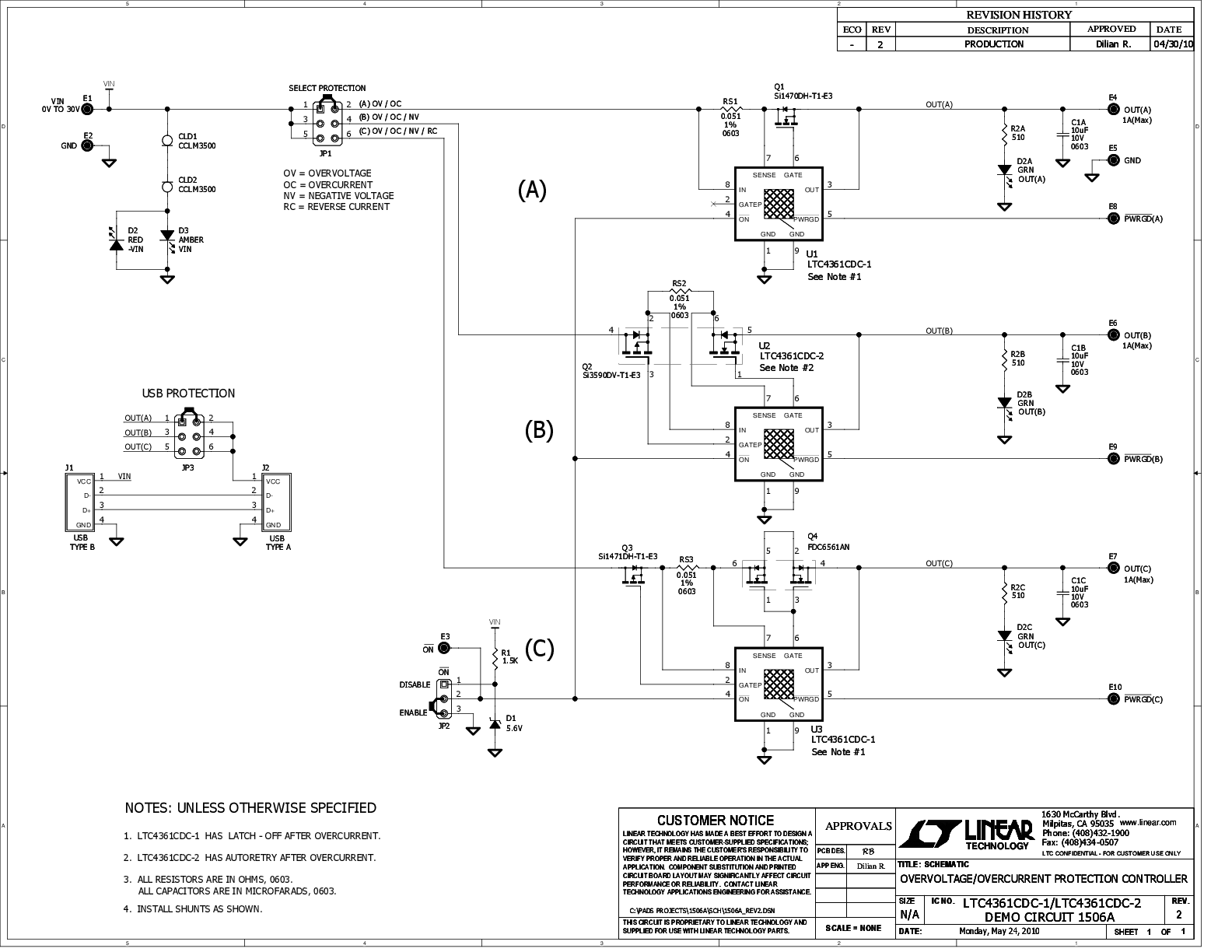

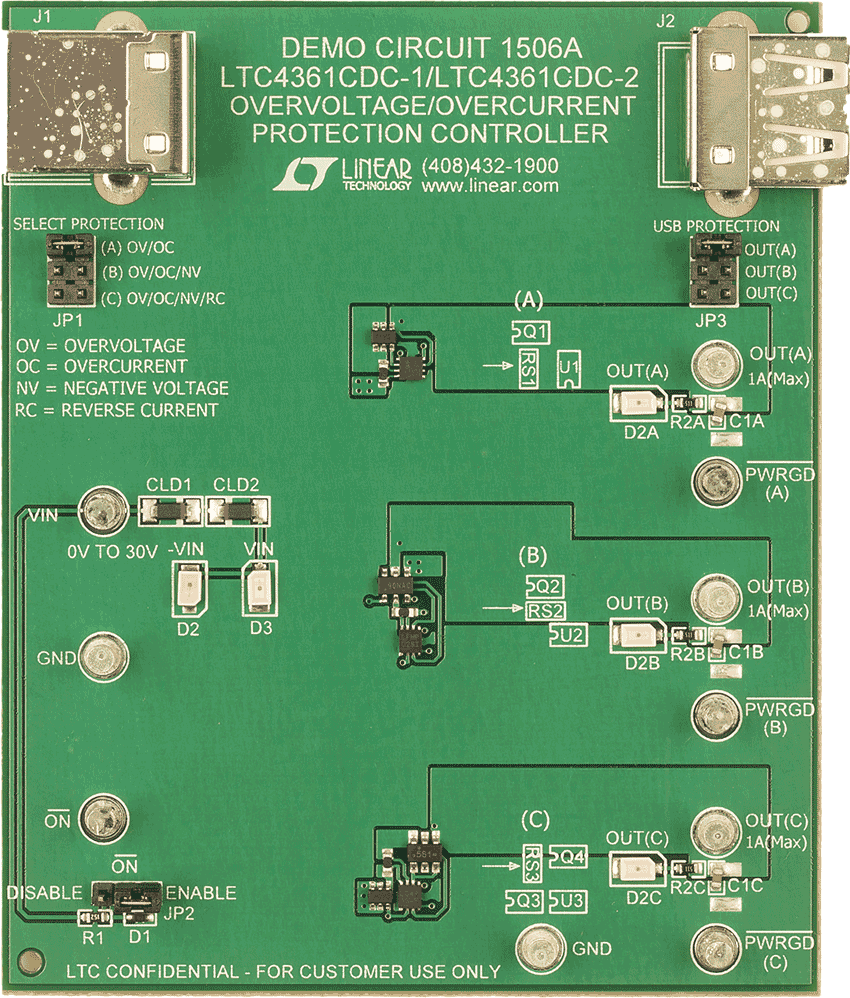

DC1506A
