LTC4360

推荐用于新设计

过压保护控制器

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 2.5V 至 5.5V 工作电压
  • 过压保护高达 80V
  • 对于大多数应用无需使用输入电容器或 TVS (瞬态电压抑制器)
  • 准确度为 2% 的 5.8V 过压门限
  • <1μs 的过压关断时间，逐步式停机
  • 控制 N 沟道 MOSFET
  • 可调的上电 dV/dt 限制浪涌电流
  • 反向电压保护 (LTC4360-2)
  • 电源良好输出
  • 低电流停机模式 (LTC4360-1)
  • 采用纤巧型 8 引脚 SC70 封装



LTC®4360 过压保护控制器可保护 2.5V 至 5.5V 系统免遭电源过压的损坏。它专为具有多种电源选项 (包括墙上适配器、汽车电池适配器和 USB 端口) 的便携式设备而设计。

LTC4360 用于控制一个与输入电源串联的外部 N 沟道 MOSFET。在过压瞬变期间，LTC4360 能在 1μs 的时间之内关断 MOSFET，从而将下游的组件与输入电源隔离开来。电感性电缆瞬变被 MOSFET 和负载电容所消减。在大多数应用中，LTC4360 可提供针对高达 80V 瞬态电压的保护作用，而无需使用瞬态电压抑制器或其他外部组件。

LTC4360 具有一种用于限制浪涌电流的延迟启动和可调 dV/dt  斜坡上升功能。一个 PWRGD 引脚提供了针对 VIN 的电源良好监视功能。在一个过压情况之后，LTC4360 将在一个启动延迟之后自动重新起动。LTC4360-1 具有一种受控于 ON 引脚的软停机功能，而 LTC4360-2 则控制一个任选的外部 P 沟道 MOSFET 以提供负电压保护。




Applications

  • USB 保护
  • 手持式计算机
  • 蜂窝电话 / 智能手机
  • MP3 / MP4 播放器
  • 数码相机


LTC4360
过压保护控制器
Protection from Overvoltage Output Protected from Overvoltage at Input Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
LTC4361
推荐用于新设计 过压 / 过流保护控制器
LTC4365
推荐用于新设计 欠压、过压和电源反向保护控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • LTC4360-1
  • LTC4360-2
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1505A

LTC4360-1/LTC4360-2 |具有关断/反向电压保护功能的过压保护控制器

立即购买 更多内容

产品详情

DC1505A：过压保护控制器LTC4360-1/LTC4360-2的演示板。
DC1505A
LTC4360-1/LTC4360-2 |具有关断/反向电压保护功能的过压保护控制器

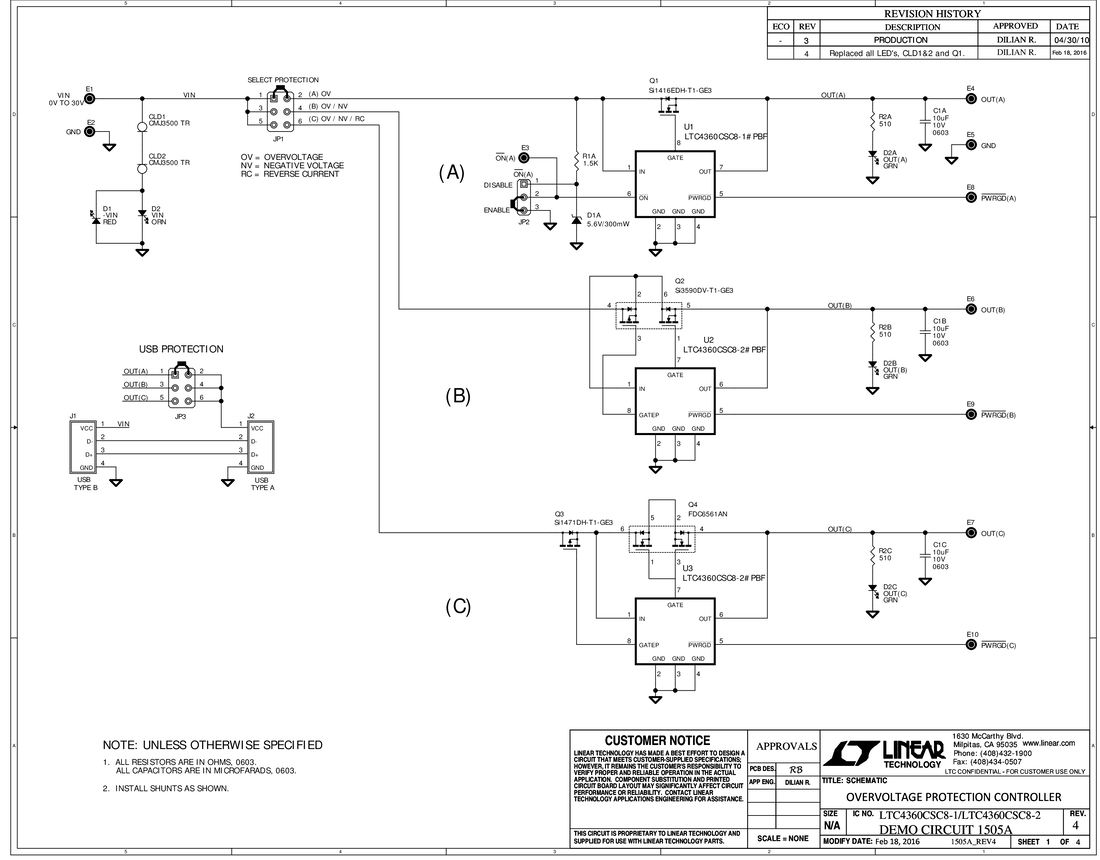

DC1505A - Schematic
