LTC3522

同步 400mA 降压-升压型转换器和 200mA 降压型转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 双通道高效率 DC/DC 转换器：
    • 降压-升压 ( VOUT：2.2V 至 5.25V，IOUT ：400mA，当 VIN > 3V，VOUT = 3.3V)
    • 降压 ( VOUT ：0.6V 至 VIN，IOUT ：200mA)
  • 输入电压范围为 2.4V 至 5.5V
  • 可利用引脚来选择的突发模式 ( Burst Mode® ) 操作
  • 在突发模式操作期间，两个转换器的总静态电流为 25μA
  • 独立的电源良好指示器输出
  • 集成软起动功能
  • 过热和过流保护
  • 停机模式中的静态电流 <1μA

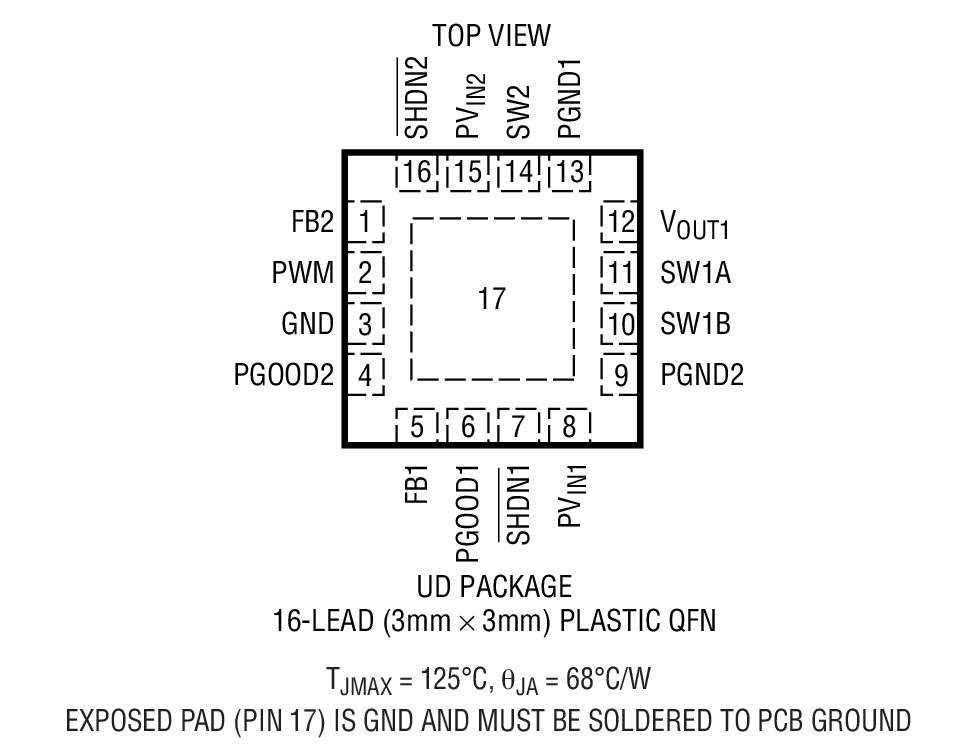

  • 小外形 0.75mm x 3mm x 3mm QFN 封装
更多细节
show more Icon

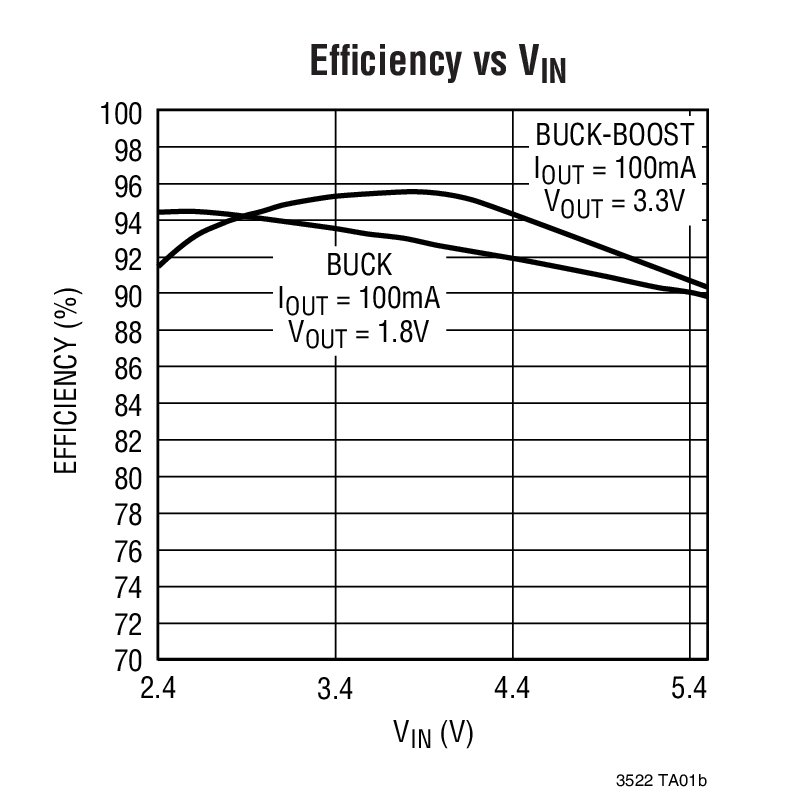

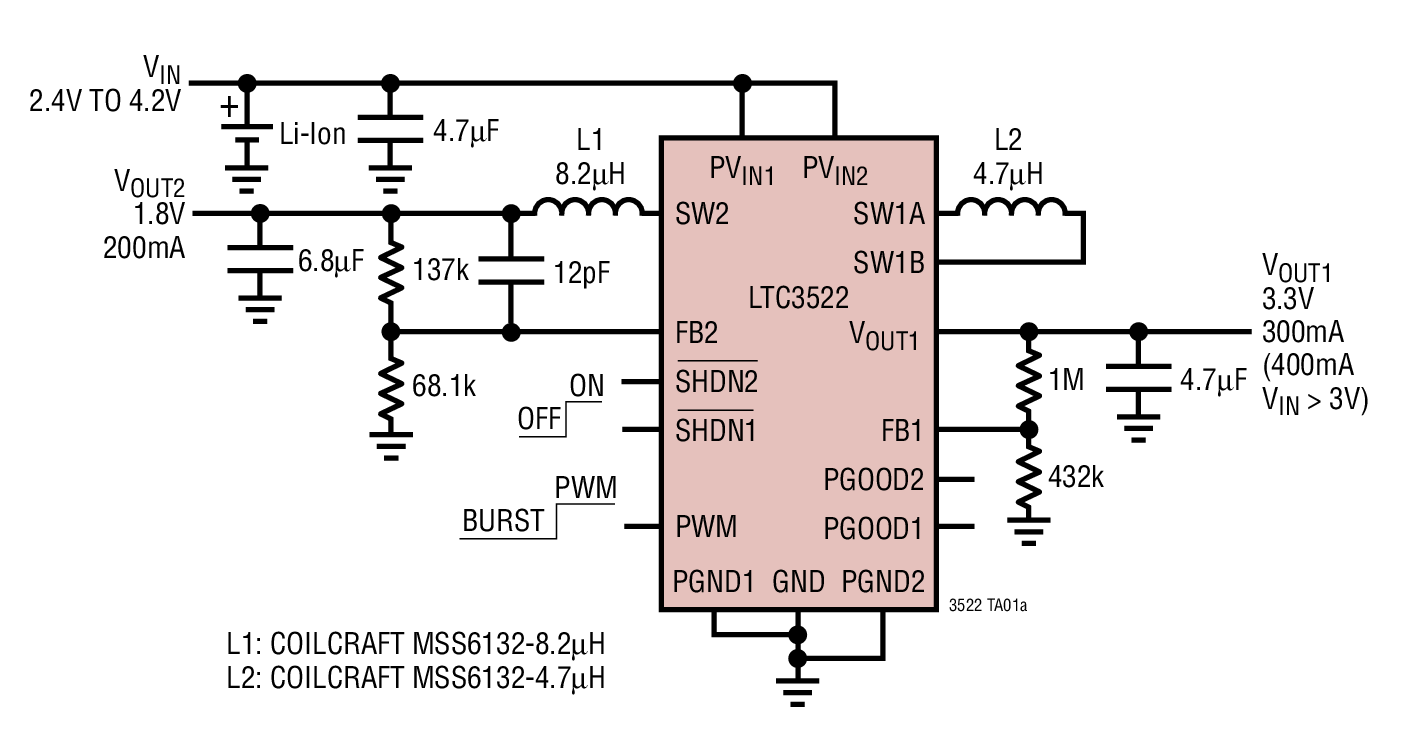

LTC®3522 把一个 400mA 降压-升压型 DC/DC 转换器和一个 200mA 同步降压型 DC/DC 转换器集成在一个纤巧的3mm x 3mm QFN 封装中。1MHz的开关频率较大限度地缩减了解决方案的占板面积，并保持了高效率。两个转换器均具有内部软起动和补偿功能，从而简化了设计过程。

降压型转换器采用电流模式控制方式，并利用一个内部同步整流器来实现高效率。该降压型转换器支持 100% 占空比操作，旨在延长电池的使用寿命。如果PWM引脚被保持于低电平，则降压型转换器将自动从突发模式操作变换至 PWM 模式。当 PWM 引脚保持于高电平时，降压型转换器将处于低噪声、1MHz PWM 模式。

降压-升压型转换器提供了连续导通操作，旨在实现效率的较大化，并较大限度地降低噪声。在轻负载条件下，可将降压-升压型转换器置于突发模式操作状态，以改善效率并减小无负载待机电流。

LTC3522 在两个转换器上均提供了 1μA 停机模式、过热停机和电流限制保护功能。LTC3522 采用 16 引脚扁平3mm x 3mm QFN 封装。


应用

  • 基于闪存的 MP3 播放器
  • 医疗仪器
  • 数码相机
  • PDA、手持式 PC
  • 个人导航装置
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3522

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 02/01/2011
英文

LTC3522: Synchronous 400mA Buck-Boost and 200mA Buck Converters Data Sheet

打开PDF文件

redirect
277.00K
download

下载 PDF

PDF Vector

PDF

更新 09/05/2007
日文

LTC3522: 400mA昇降圧および200mA降圧の同期整流式コンバータ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC1177A - Demo Manual redirect icon

0.00M

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R415 Reliability Data redirect icon

25.65 K

download

下载 PDF

技术文章

1

PDF Vector

HTML

更新 06/01/2007
英文
0.25in2 × 1.8mm Dual Output Converter for Li-Ion to 3.3V and 1.8V redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3522EUD#PBF 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3522EUD#TRPBF 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

单电源监控器1
LTC2934
popup image
Cart

量产

具电源故障输出的超低功率可调监控器

多个输出降压调节器1
LTC3880
popup image
Cart

推荐新设计使用

具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

数字电源系统管理器1
LTC2974
popup image
Cart

推荐新设计使用

具有精确输出电流的4通道PMBus电源系统管理器

双电源监控器1
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

部分模型 产品周期 描述
LTC2934
popup image
Cart

量产

具电源故障输出的超低功率可调监控器

LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

LTC3880
popup image
Cart

推荐新设计使用

具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

LTC2974
popup image
Cart

推荐新设计使用

具有精确输出电流的4通道PMBus电源系统管理器

评估套件 1

reference details image

DC1177A

LTC3522EUD Demo Board | Buck-Boost Plus Buck, 2.4V ≤ VIN ≤ 4.3V, VOUT1 = 3.3V @ 300mA, VOUT2 = 1.8V @ 200mA

zoom

DC1177A

LTC3522EUD Demo Board | Buck-Boost Plus Buck, 2.4V ≤ VIN ≤ 4.3V, VOUT1 = 3.3V @ 300mA, VOUT2 = 1.8V @ 200mA

download icon

下载

 print icon

打印
DC1177A
LTC3522EUD Demo Board | Buck-Boost Plus Buck, 2.4V ≤ VIN ≤ 4.3V, VOUT1 = 3.3V @ 300mA, VOUT2 = 1.8V @ 200mA
立即购买 更多内容

产品详情

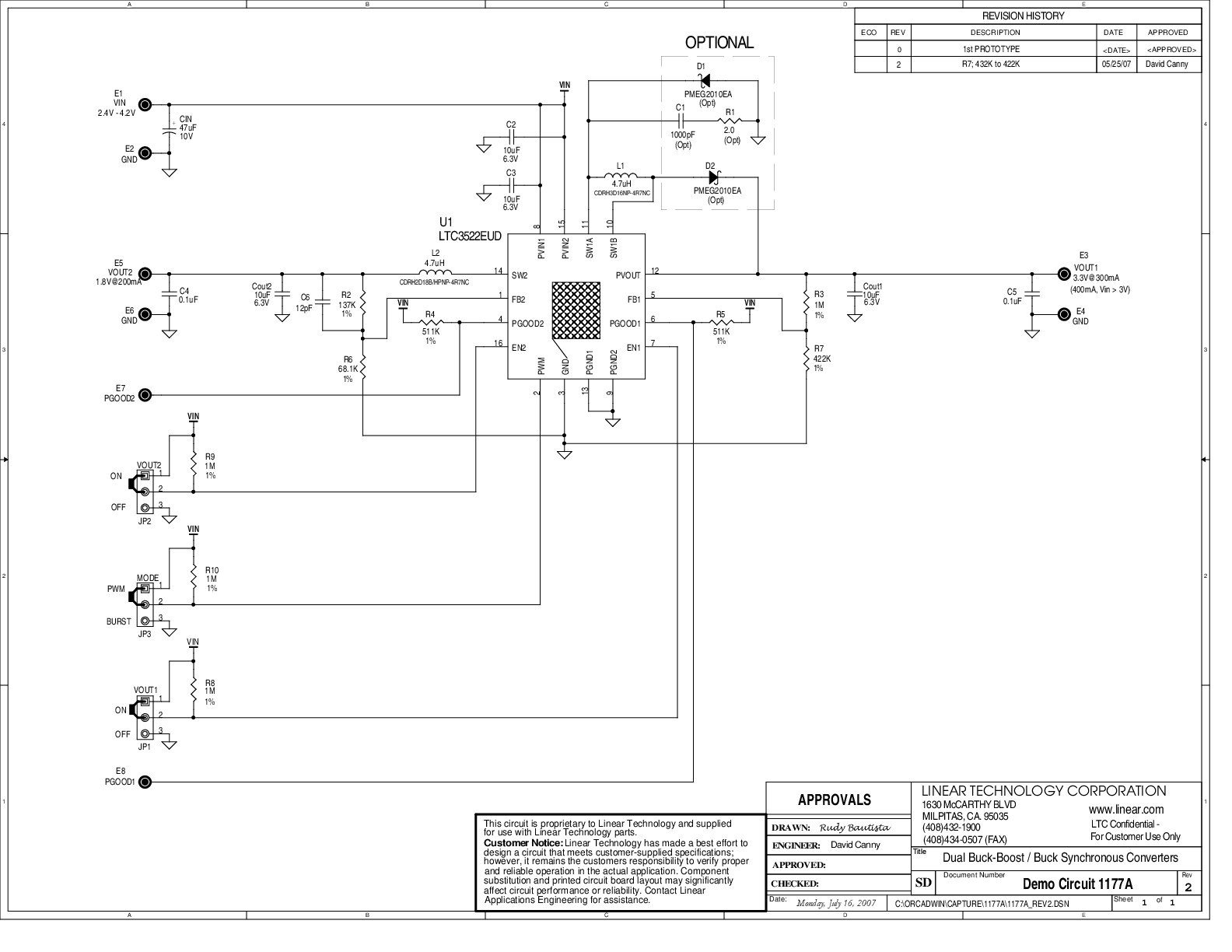

Demonstration circuit DC1177 is a micropower dual Buck-Boost/Buck synchronous converter based on the LTC3522 monolithic regulator. The DC1177 has an input voltage range of 2.4V to 4.2V and outputs 3.3V @ 300mA and 1.8V @ 200mA.
