LTC3448

具有 LDO 模式的 1.5MHz/2.25MHz、600mA 同步降压型稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 高效率:高达 96%
  • 非常低的静态电源电流:32µA (在线性稳压器操作期间)
  • 600mA 输出电流 (降压型稳压器)
  • 在 3mA 以下可选择用作线性稳压器 —— 外部或 自动接通/关断
  • 2.5V 至 5.5V 输入电压范围
  • 1.5MHz 或 2.25MHz 恒定工作频率或外部同步
  • 无需肖特基二极管
  • 低压降操作:100% 占空比
  • 0.6V 基准提供了低输出电压
  • 停机模式吸收 < 1µA 的电源电流
  • 旨在获得卓越的电压和负载瞬态响应的电流模式操作
  • 过热保护
  • 扁平 (3mm × 3mm) 8 引脚 DFN 和 8 引脚 MSOP 封装
更多细节
show more Icon

LTC®3448 是一款采用恒定频率、电流模式架构的高效、单片式、同步降压型稳压器。工作期间的电源电流仅 32µA (线性稳压器模式),而在停机模式中则降至 <1µA。2.5V 至 5.5V 的输入电压范围使 LTC3448 成为单节锂离子电池供电型应用的理想选择。100% 的占空比能力实现了低压降操作,从而延长了便携式系统中的电池使用寿命。在中等输出负载水平上,PWM 脉冲跳跃模式操作可实现非常低的输出纹波电压,以适合对噪声敏感的应用。

LTC3448 在负载电流非常低的条件下将自动转换至线性稳压器操作模式,以维持 < 5mVP-P 的输出电压纹波。该模式中的电源电流通常为 32µA。至线性稳压器模式的转换出现于 3mA 的门限条件下。线性稳压器操作可被设定为接通、关断或自动接通/关断。

开关频率可选择为 1.5MHz 或 2.25MHz,因而允许采用小型表面贴装电感器和电容器。

内部同步开关提高了效率,并免除了增设一个外部肖特基二极管的需要。利用 0.6V 反馈基准电压可轻松地对低输出电压提供支持。LTC3448 采用扁平 3mm × 3mm DFN 或耐热增强型 8 引脚 MSOP 封装。




Applications

  • 蜂窝电话
  • 个人信息设备
  • 无线和 DSL 调制解调器
  • 数码相机
  • MP3 播放机
  • 便携式仪器
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3448EDD#PBF
  • HTML
  • HTML
LTC3448EDD#TRPBF
  • HTML
  • HTML
LTC3448EMS8E#PBF
  • HTML
  • HTML
LTC3448EMS8E#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC3448EMS8E#PBF

量产

LTC3448EMS8E#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC3448EMS8E#PBF

量产

LTC3448EMS8E#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC840A

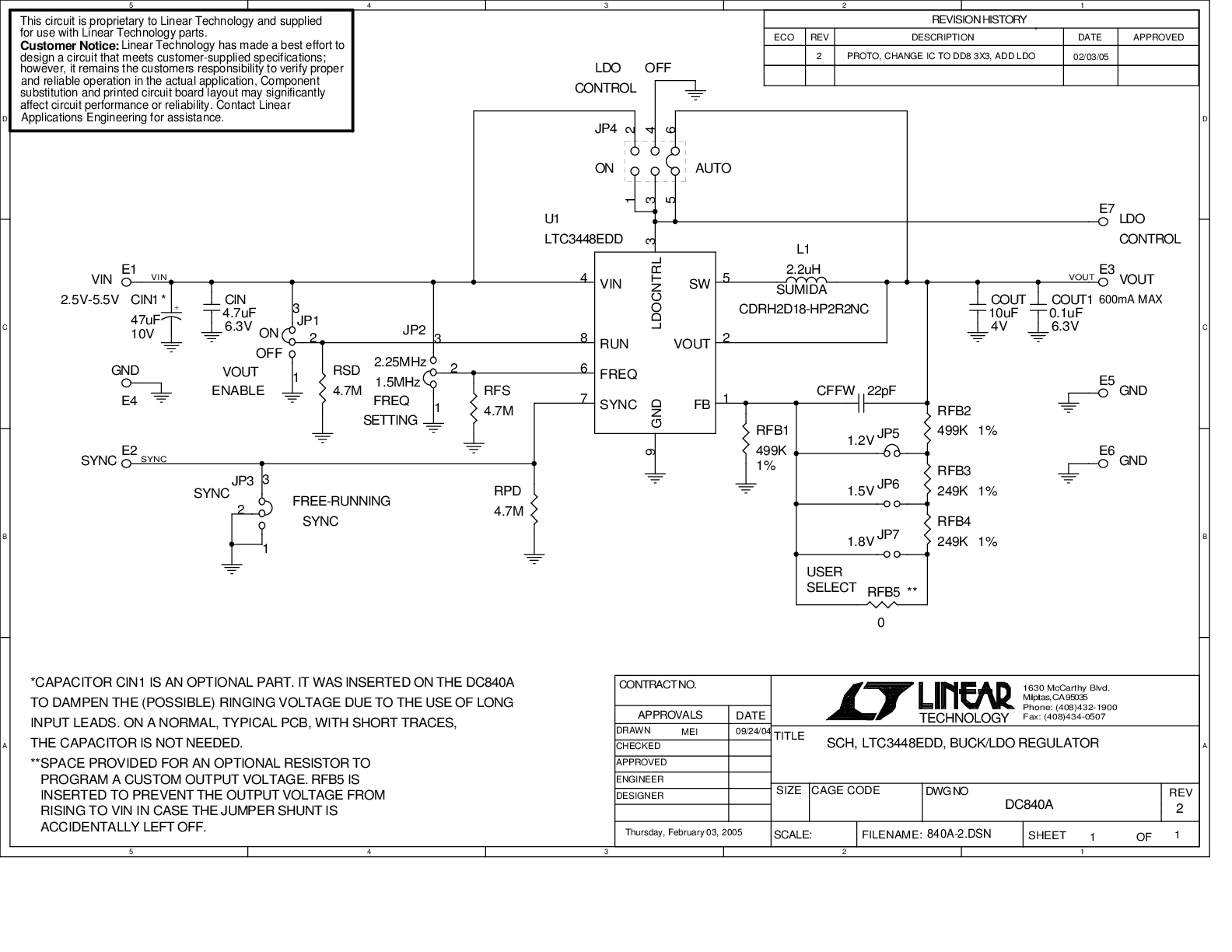

LTC3448EDD演示板 | VIN = 2.5V 至 5.5V, VOUT = 1.2V/1.5V/1.8V (600mA,最大值)

zoom

DC840A

LTC3448EDD演示板 | VIN = 2.5V 至 5.5V, VOUT = 1.2V/1.5V/1.8V (600mA,最大值)

LTC3448EDD演示板 | VIN = 2.5V 至 5.5V, VOUT = 1.2V/1.5V/1.8V (600mA,最大值)

产品详情

演示电路DC840是一款降压转换器,采用LTC3448单芯片同步降压稳压器。DC840具有2.5V至5.5V的输入电压范围,能够提供高达600mA的输出电流。DC840的输出电压可以设置为低至0.6V,即LTC3448的基准电压。由于采用了独特设计,DC840特别适合噪声敏感型应用,使LTC3448可以在自动模式和低输出电流下从开关稳压器切换到线性稳压器。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
