LTC3442

具有自动突发模式操作的微功率同步降压-升压 DC/DC 转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品模型 2
特性
  • 可由高于、低于或等于输出电压的输入电压获得稳压输出
  • 单个电感器,无需肖特基二极管
  • 手动或可编程自动突发模式 (Burst Mode®) 操作
  • 可编程平均输入电流限值
  • 可由单节锂离子电池获得高达 1.2A 的连续输出电流

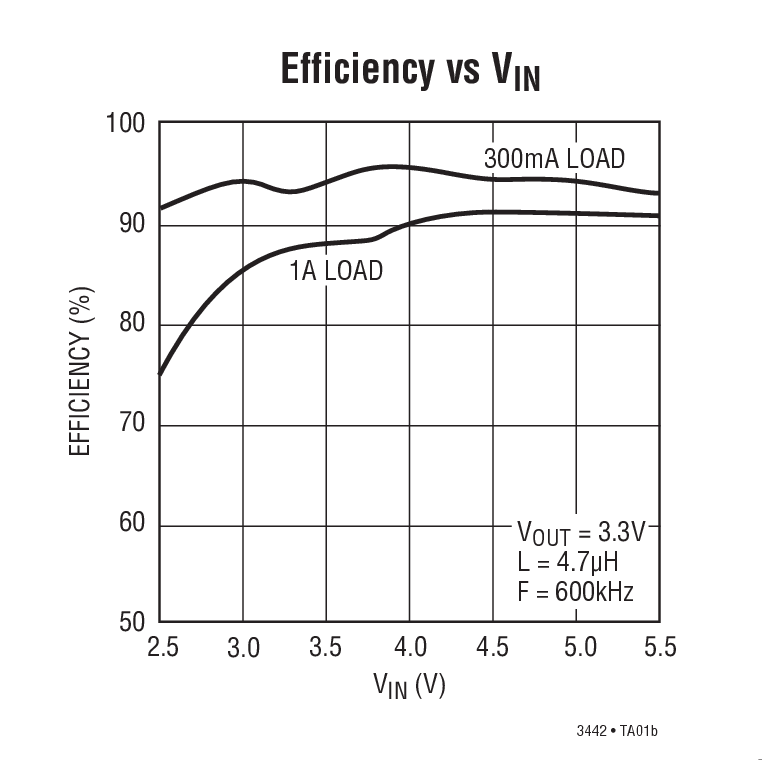

  • 高效率:高达 95%
  • 在停机模式中实现输出断接
  • 2.4V 至 5.5V 输入范围
  • 2.4V 至 5.25V 输出范围
  • 突发模式操作中的静态电流为 35µA
  • 可编程频率范围为 300kHz 至 2MHz
  • 停机电流 <1µA
  • 小外形的耐热增强型 12 引脚 (4mm x 3mm) DFN 封装

更多细节
show more Icon

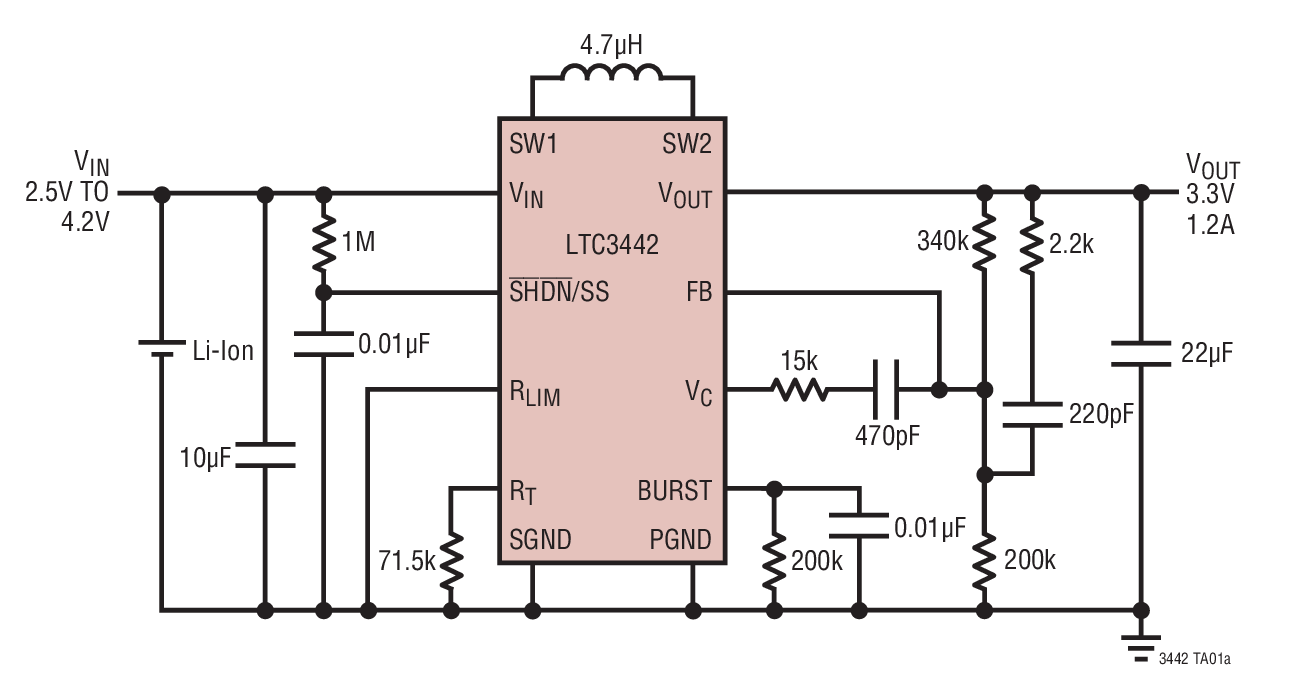

LTC®3442 是一款高效率、固定频率的降压-升压型 DC/DC 转换器,它能在输入电压高于、低于或等于输出电压的条件下进行操作。该 IC 所采用的拓扑结构可提供所有操作模式之间连续转换功能,从而使得该产品非常适用于输出电压处于单节锂离子电池或多节碱性电池电压范围内的应用。

该器件包括两个 0.10Ω 的 N 沟道 MOSFET 开关和两个 0.10Ω 的 P 沟道开关。工作频率和平均输入电流限值均可通过一个外部电阻器来设置。在突发模式操作中,静态电流仅为 35µA,从而最大限度地延长了便携式应用中电池的使用寿命。自动突发模式操作允许用户对进入突发模式操作的负载电流进行设置,或对其进行手动控制。

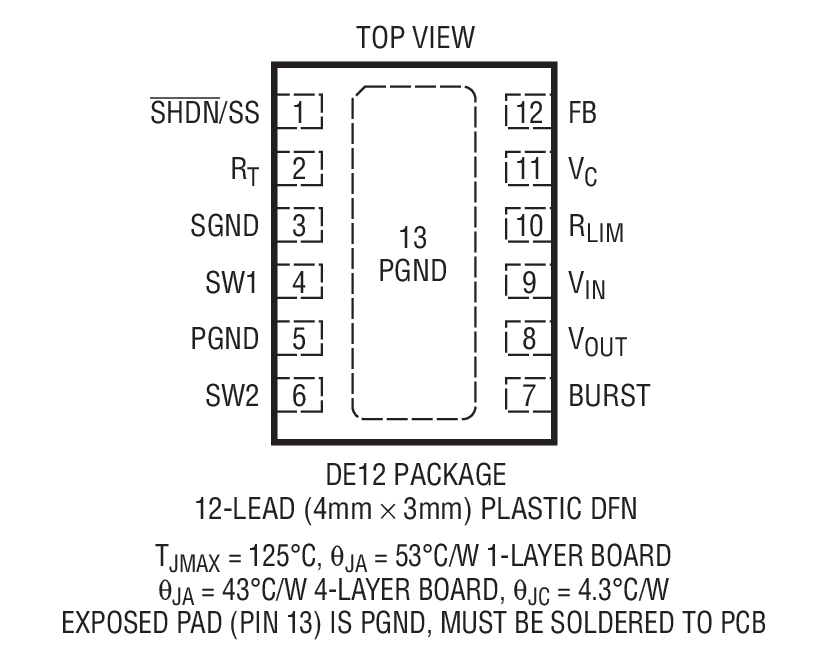

 其它特点包括 1µA 的停机电流、可编程软启动、峰值电流限制和热停机。LTC3442 采用一种扁平的耐热增强型 12 引脚 (4mm x 3mm x 0.75mm) DFN 封装。




Applications

  • PDA / 智能电话
  • 手持式计算器
  • MP3 播放机
  • 手持式仪表
  • 数码相机
  • 无线手机
  • USB 外设
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3442EDE#PBF
  • HTML
  • HTML
LTC3442EDE#TRPBF
  • HTML
  • HTML

软件和型号相关生态系统

评估套件 1

reference details image

DC799A

LTC3442EDE演示板 | 同步降压-升压器件,2.4V ≤ VIN ≤ 5.25V,VOUT = 3.3V (1.2A)

zoom

DC799A

LTC3442EDE演示板 | 同步降压-升压器件,2.4V ≤ VIN ≤ 5.25V,VOUT = 3.3V (1.2A)

LTC3442EDE演示板 | 同步降压-升压器件,2.4V ≤ VIN ≤ 5.25V,VOUT = 3.3V (1.2A)

产品详情

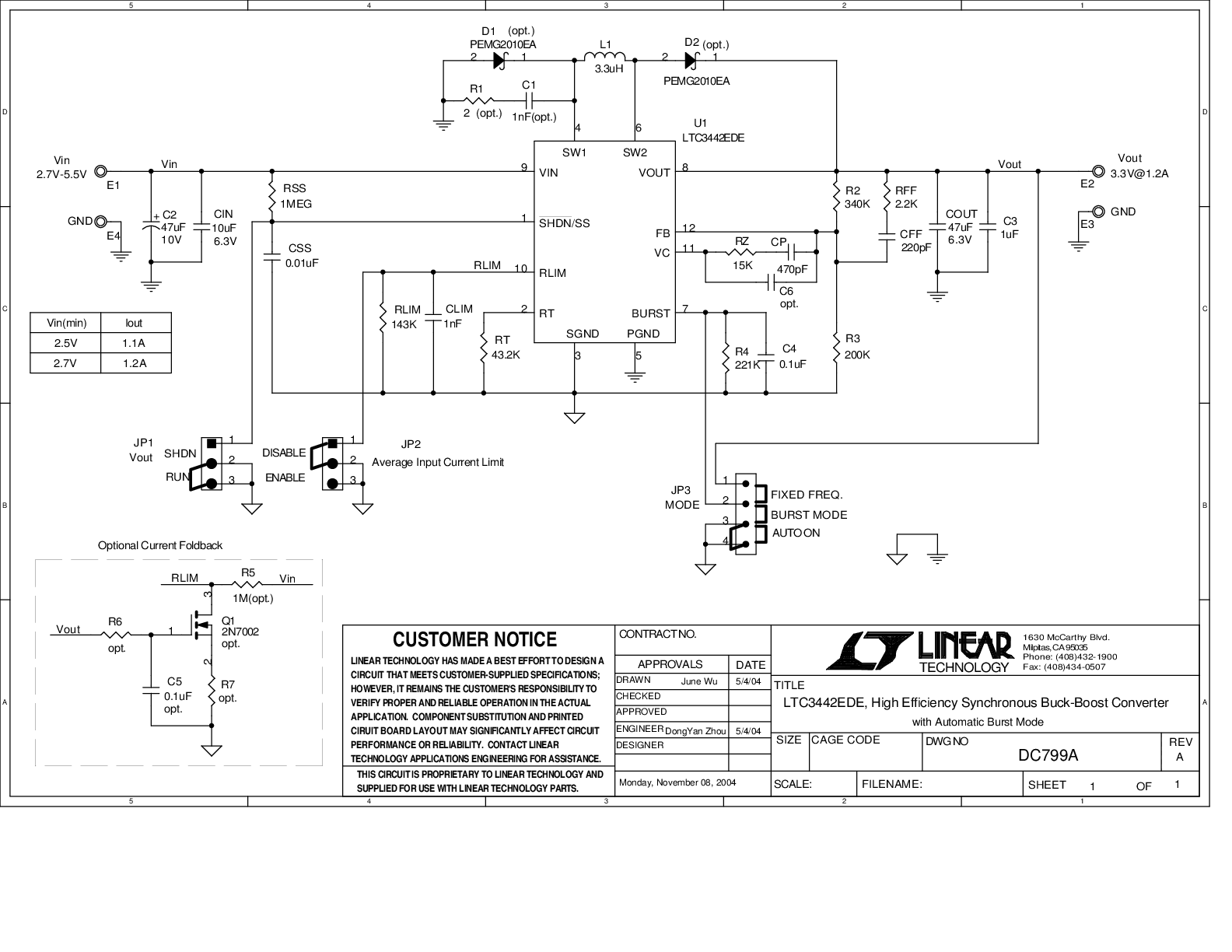

演示电路799是一款采用LTC3442的高效率同步降压-升压转换器。输入电压范围为2.4V至5.5V,使其非常适合单节锂离子或三节NiCd/NiMH电池应用。输出电压设置为3.3V。针对2.7V的较小输入电压,该转换器可提供高达1.2A的负载电流。通过更改其中一个反馈电阻可获得2.4V至5.25V范围内的不同输出电压。

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
