LTC3422

具有输出断接功能的 1.5A、3MHz 同步升压型 DC/DC 转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 针对锂离子电池至 5V 应用的 700mA 连续/1A 脉冲输出电流

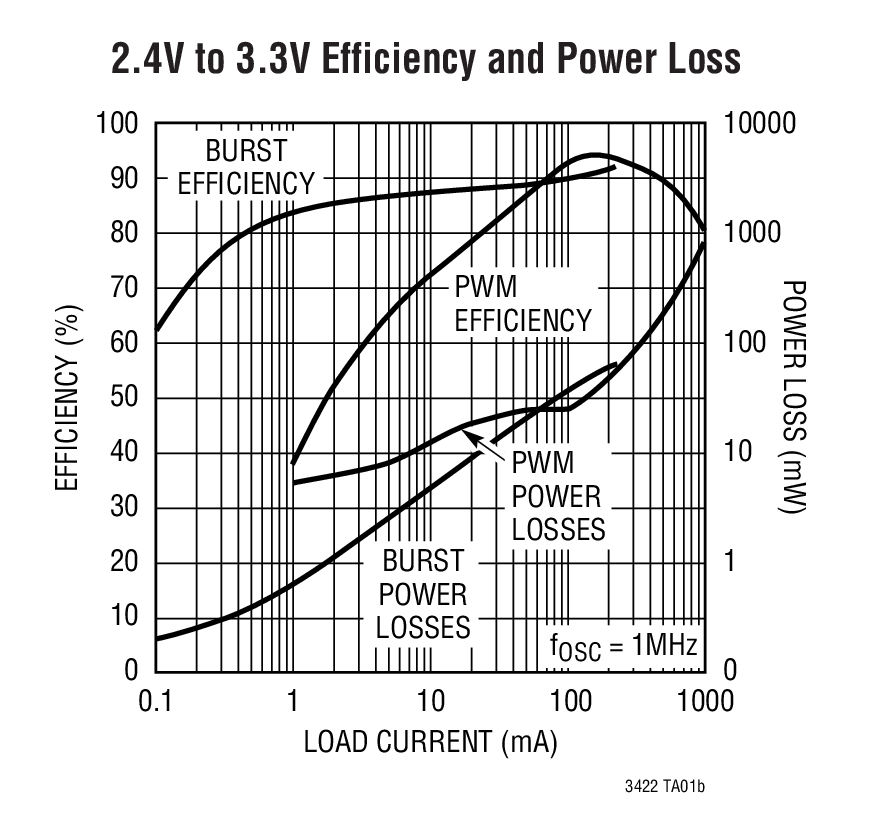

  • 同步整流：效率高达 96%
  • 真正的输出断接
  • 涌入电流限制
  • 可调自动突发模式 (Burst Mode®) 操作
  • 低噪声、固定频率操作 (10kHz 至 3MHz)
  • 0.5V 至 4.5V 输入范围
  • 2.25V 至 5.25V 可调输出电压
  • 保证 1V 启动
  • 可设置软起动
  • 可同步振荡器
  • 低静态电流：25µA
  • 停机电流小于 1µA
  • 抗振铃控制

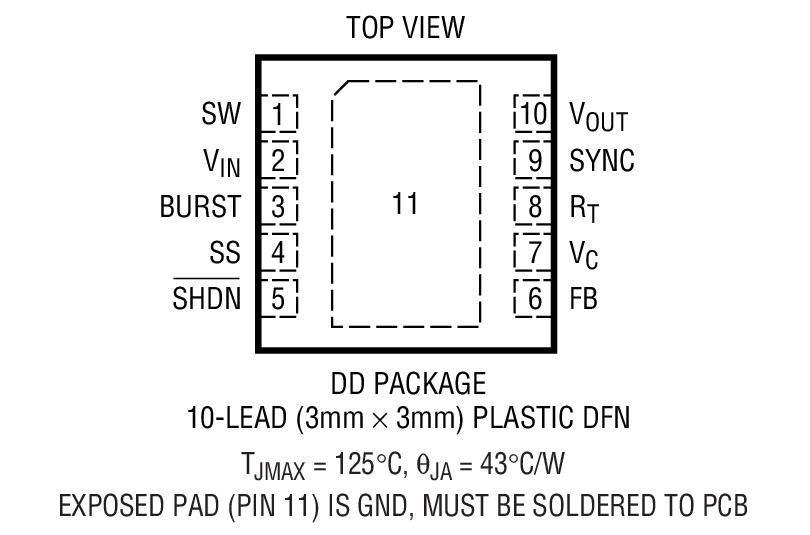

  • 小外形 (3mm x 3mm x 0.75mm) 耐热增强型 10 引脚 DFN 封装
更多细节
show more Icon

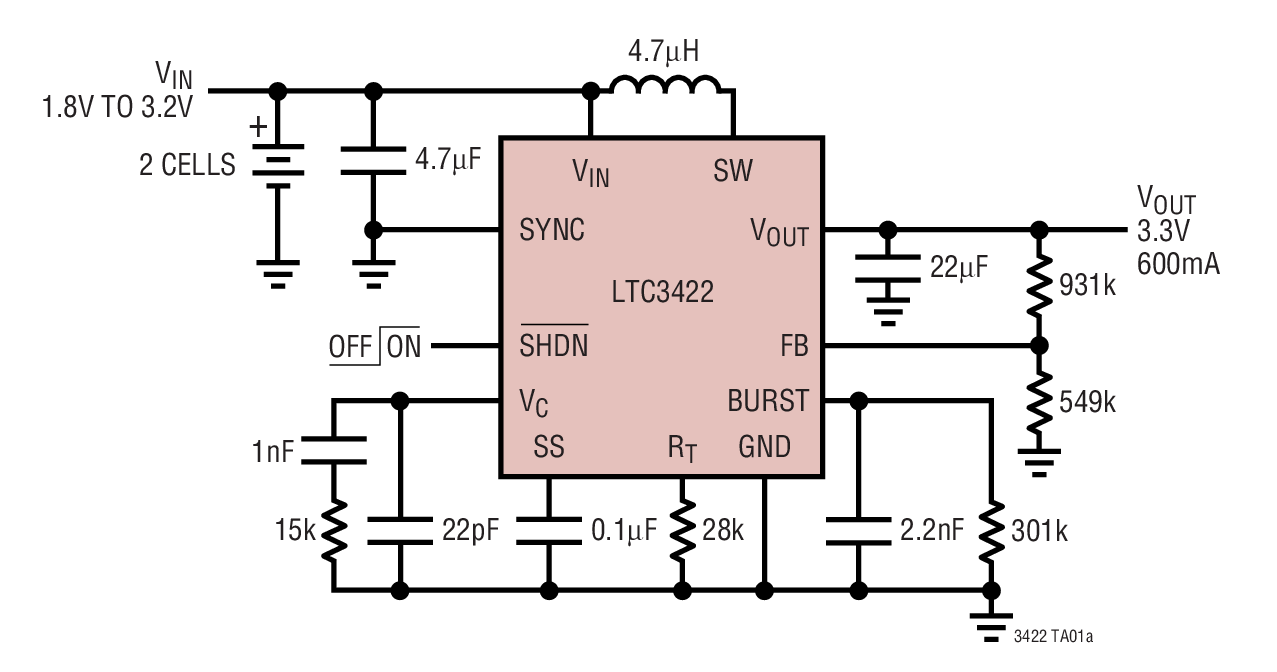

LTC®3422 是一款高效、电流模式、固定频率、升压型 DC/DC 转换器，具有真正的输出断接和涌入电流限制功能。该器件保证能够利用一个 1V 输入电压实现启动。这款器件包括一个 0.20Ω N 沟道 MOSFET 开关和一个 0.24Ω P 沟道 MOSFET 同步整流器。输出电压、开关频率、软起动时间、突发模式门限和环路补偿均可简单地采用纤巧型外部无源组件来设置。

在突发模式操作期间，静态电流仅为 25µA，从而较大限度地延长了便携式应用中的电池使用寿命。振荡器频率可被设置为高达 3MHz，并能够与一个加在 SYNC 引脚上的外部时钟相同步。

其它功能包括1µA 的停机电流、短路保护、抗振铃控制、热停机和电流限制。LTC3422 采用 (3mm x 3mm x 0.75mm) 10 引脚 DFN 封装。

应用

  • 无线手机
  • 手持式计算机
  • GPS 接收机
  • MP3 播放机
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3422

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 11/12/2007
英文

LTC3422: 1.5A, 3MHz Synchronous Step-Up DC/DC Converter with Output Disconnect Data Sheet

打开PDF文件

redirect
264.00K
download

下载 PDF

PDF Vector

PDF

更新 01/30/2007
日文

LTC3422: 出力切断機能付き、1.5A、3MHz同期整流式昇圧DC/DCコンバータ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC860A - Demo Manual redirect icon

657.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R415 Reliability Data redirect icon

25.65 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3422EDD#PBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3422EDD#TRPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

内部电源开关升压稳压器1
LTC3529
popup image
Cart

推荐新设计使用

采用 2mm x 3mm DFN 封装的 1.5A、1.5MHz 升压型 DC/DC 转换器

部分模型 产品周期 描述
LTC3529
popup image
Cart

推荐新设计使用

采用 2mm x 3mm DFN 封装的 1.5A、1.5MHz 升压型 DC/DC 转换器

评估套件 1

reference details image

DC860A

LTC3422EDD演示板 | 1.8V ≤ VIN ≤ 3V，VOUT = 3.3V （600mA，最大值）

zoom

DC860A

LTC3422EDD演示板 | 1.8V ≤ VIN ≤ 3V，VOUT = 3.3V （600mA，最大值）

download icon

下载

 print icon

打印
DC860A
LTC3422EDD演示板 | 1.8V ≤ VIN ≤ 3V，VOUT = 3.3V （600mA，最大值）
立即购买 更多内容

产品详情

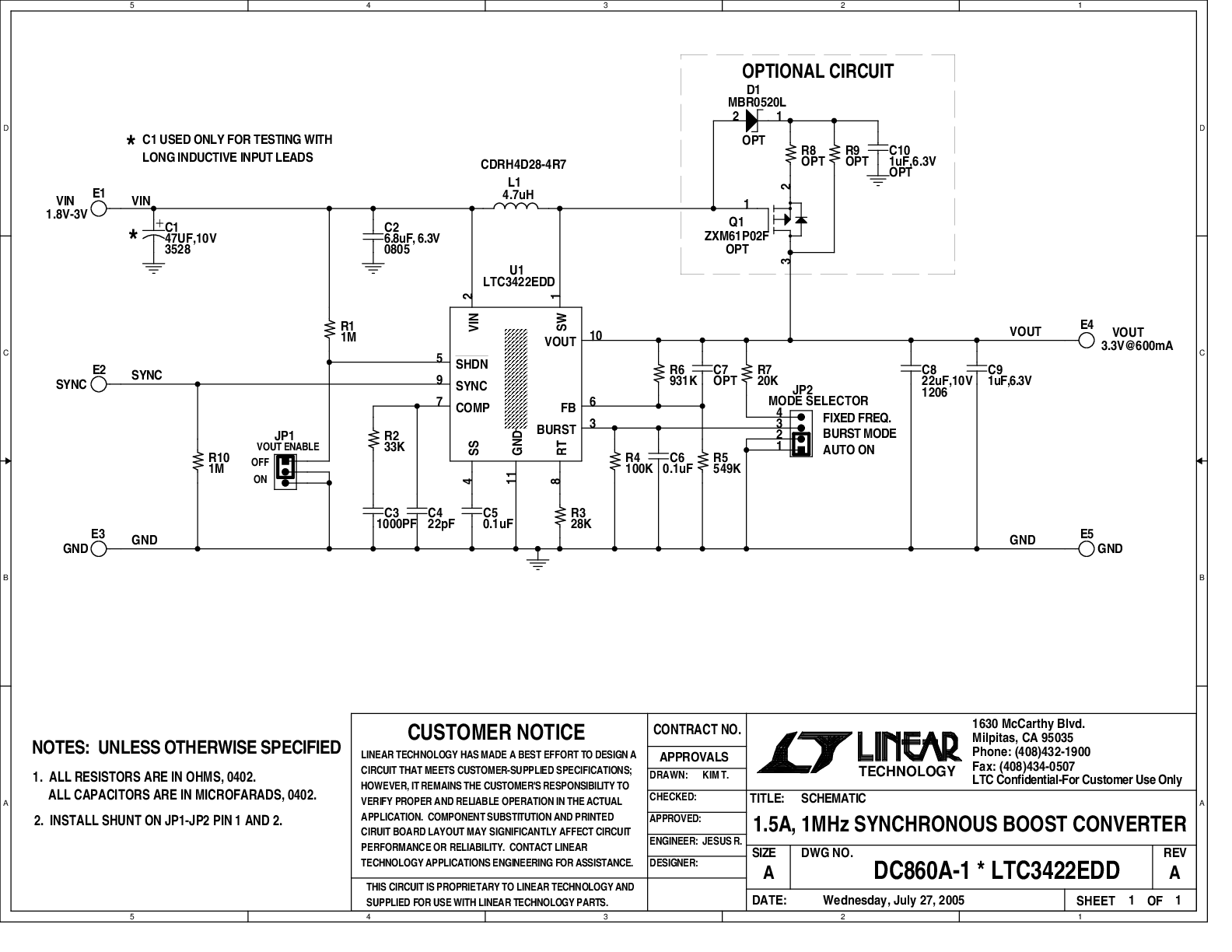

演示电路860是一款1.5A、1MHz同步升压转换器，内置在关断时具有真正的输出断接功能的LTC3422EDD。该演示板具有1.8V至3V输入电压，可提供3.3V输出电压，最大电流为600mA。

资料

pdf icon

PDF

DC860A - Schematic Download

30.00K

pdf icon

PDF

DC860A - Demo Manual Download

657.00K

pdf icon

ZIP

DC860A - Design File Download

673.00K

更多 Arrow image

评估套件1

evaluation kit item images

DC860A

LTC3422EDD演示板 | 1.8V ≤ VIN ≤ 3V，VOUT = 3.3V （600mA，最大值）

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC3422 - Step-Up (Boost) Regulators Download

2.03 K
