概览
优势和特点
- 适合 5V USB On-The-Go VBUS 电源的紧凑型解决方案

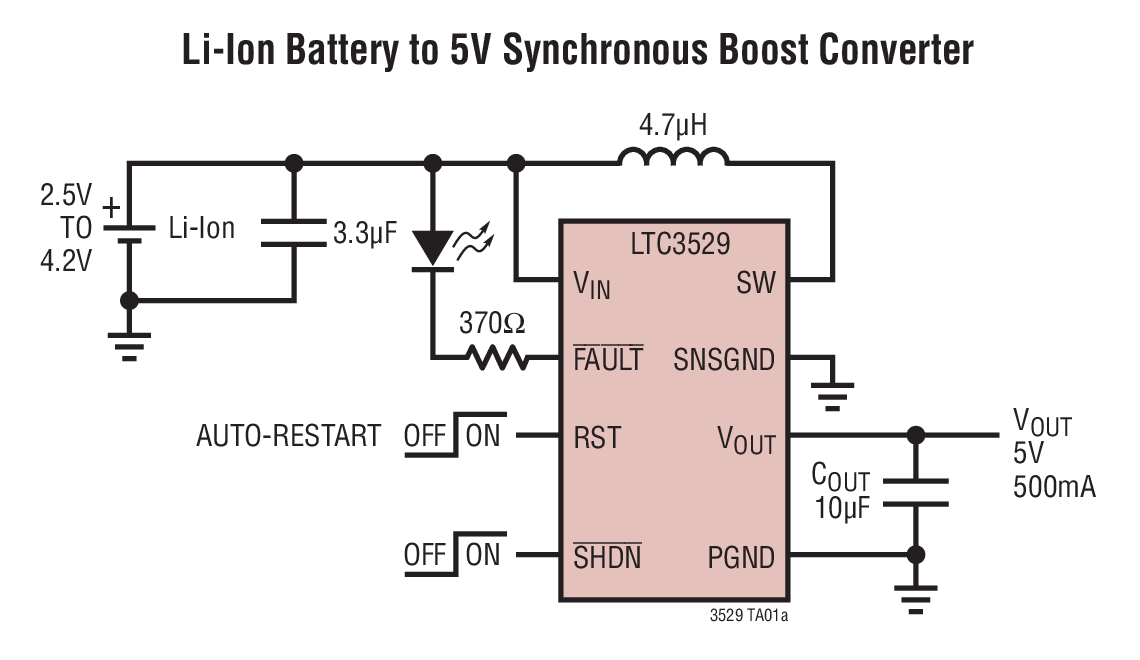

- 能够从单节锂离子电池提供 5V/500mA
- 自动故障检测功能

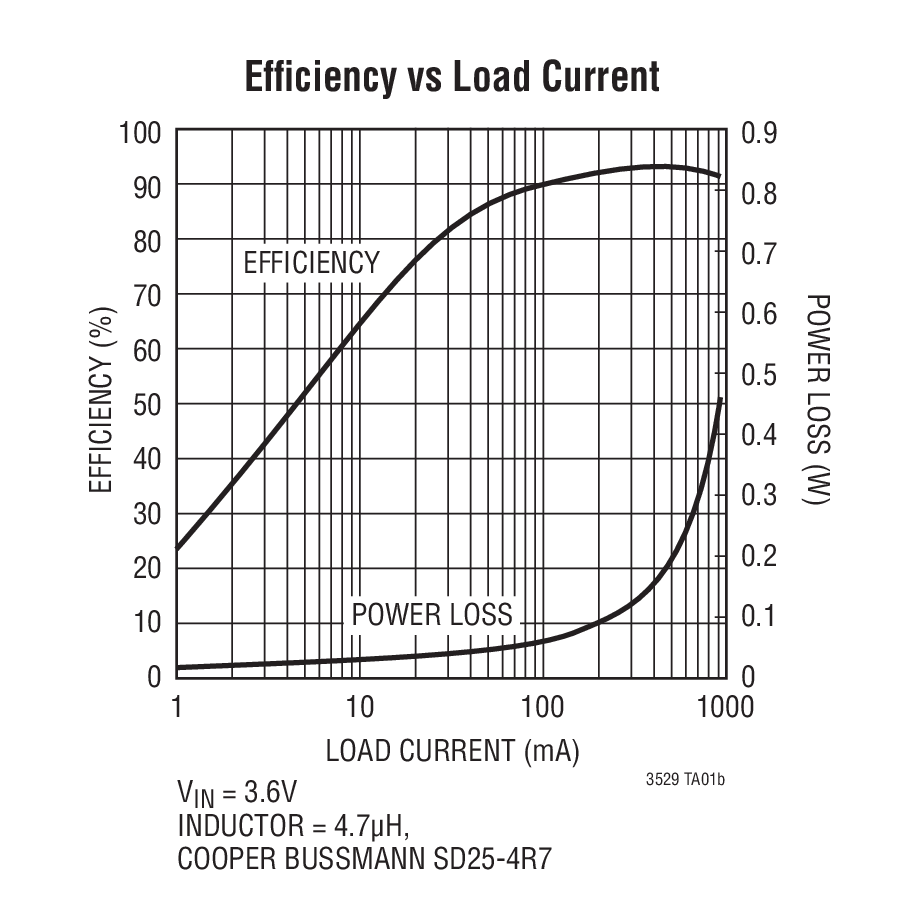

- 高效率：达 95%
- VIN 范围：1.8V 至 5.25V
- 5V 固定输出
- 短路保护功能
- 1.5MHz 低噪声、固定频率 PWM
- 浪涌电流限制和内部软起动功能
- 输出断接
- 在停机模式中静态电流 <1μA
- 可在 VIN > VOUT 的情况下运作

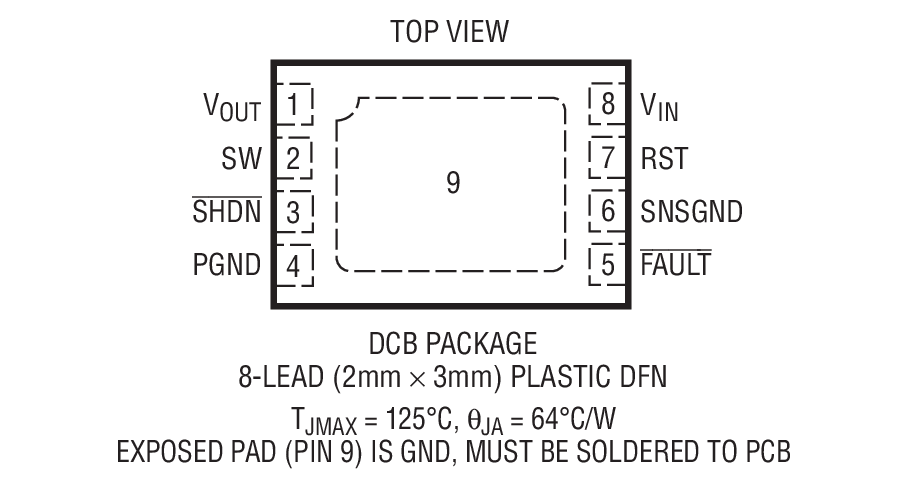

- 8 引脚、2mm x 3mm DFN 封装
产品详情
LTC®3529 是一款 5V 输出、同步、固定频率、升压型 DC/DC 转换器，专为 USB On-The-Go (OTG) 主机应用而优化。这款紧凑型 USB OTG 5V VBUS 转换器采用一个 1.5MHz 开关频率、内部补偿电路和一种纤巧型 2mm x 3mm DFN 封装。LTC3529 能够在输入电压低至 1.8V 的条件下运作。
USB OTG 专有特点包括一个具 22ms 去抖动的故障标记 (用于在总线过载时发出指示信号)、输出断接和短路保护功能。在发生故障之后，可以把 LTC3529 设置为锁断或在一个超时周期之后重新起动。
该器件的其他特点包括 <1μA 的停机模式、软起动、浪涌电流限制和热过载保护功能。在低功率操作期间，抗振铃电路将降低 EMI。LTC3529 采用 8 引脚 2mm x 3mm x 0.75mm DFN 封装。
应用
- 个人媒体播放器
- 数字摄像机
- 数字多媒体广播调谐器
- 数码相机
- 智能手机
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

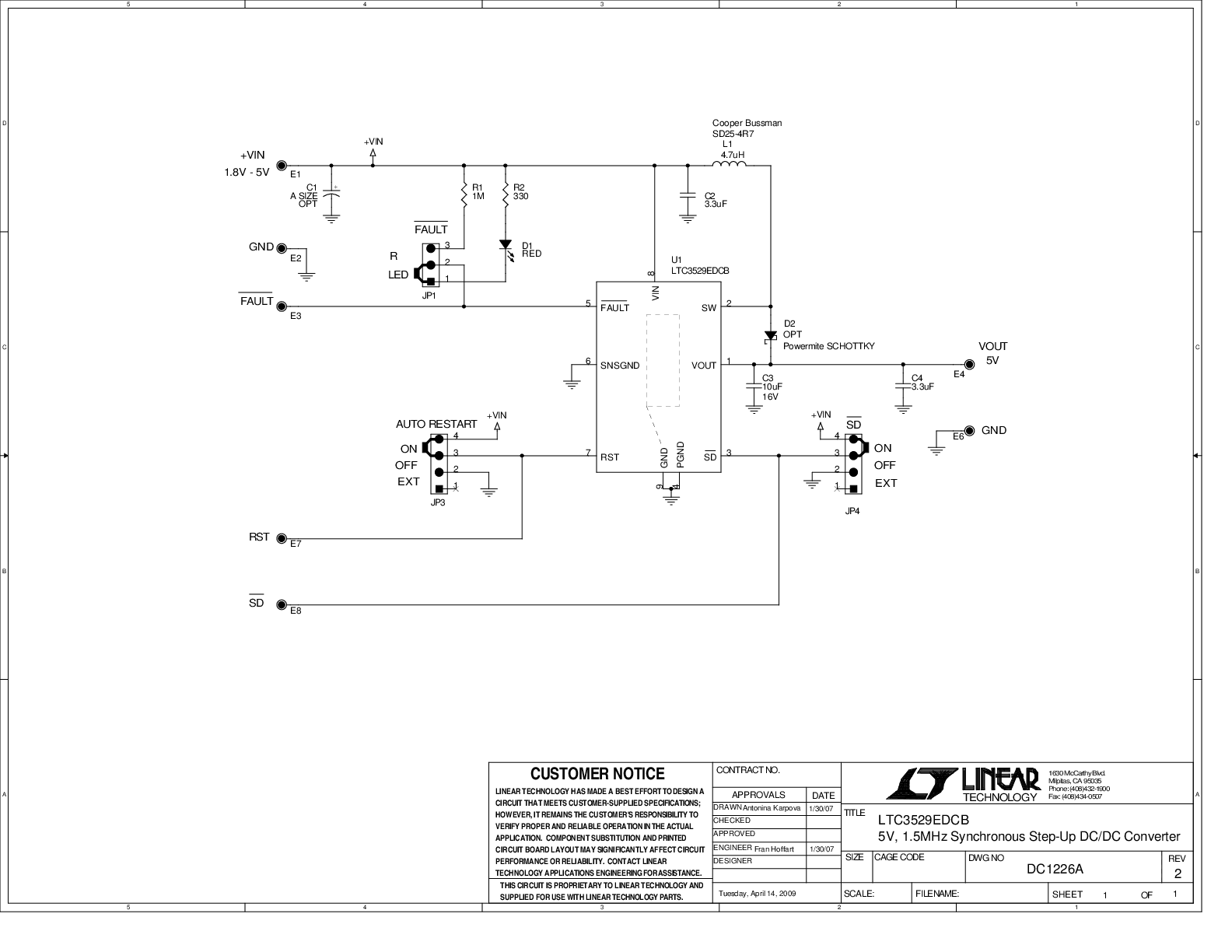

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3529
