LTC3416

具跟踪功能的 4A、4MHz、单片式同步降压型稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性

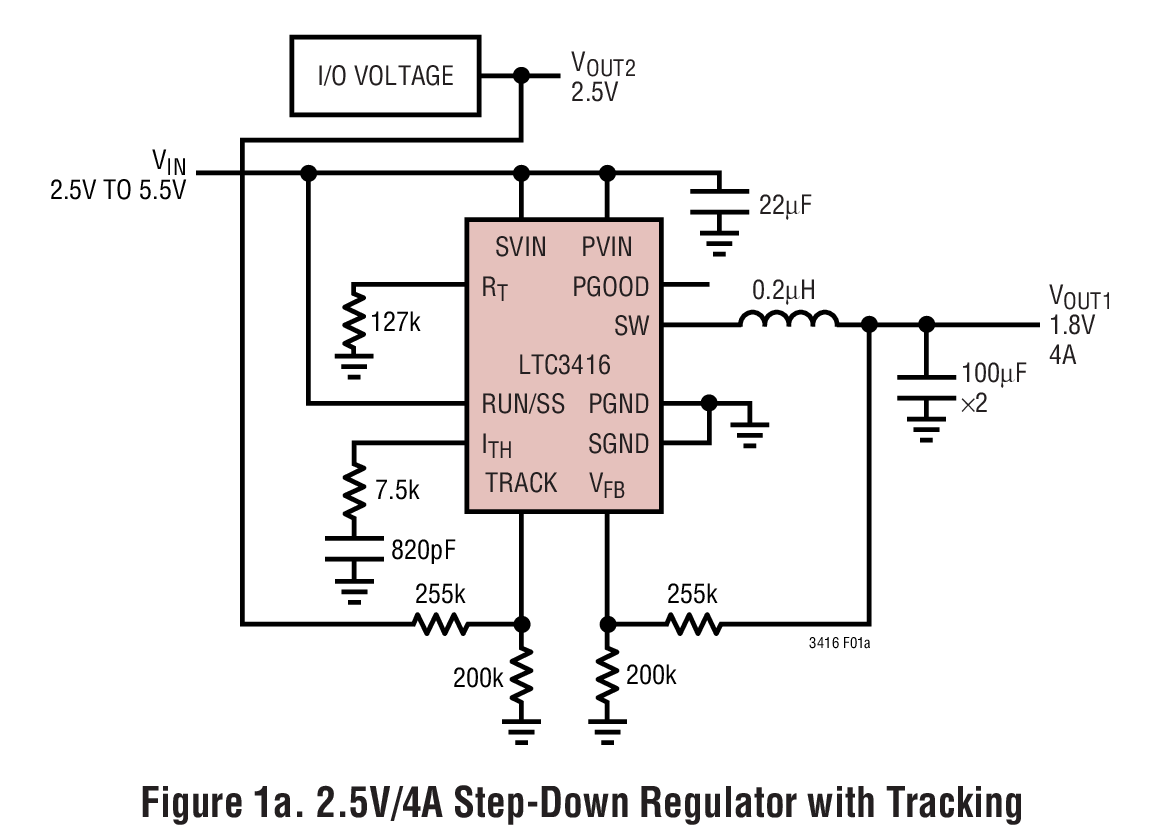

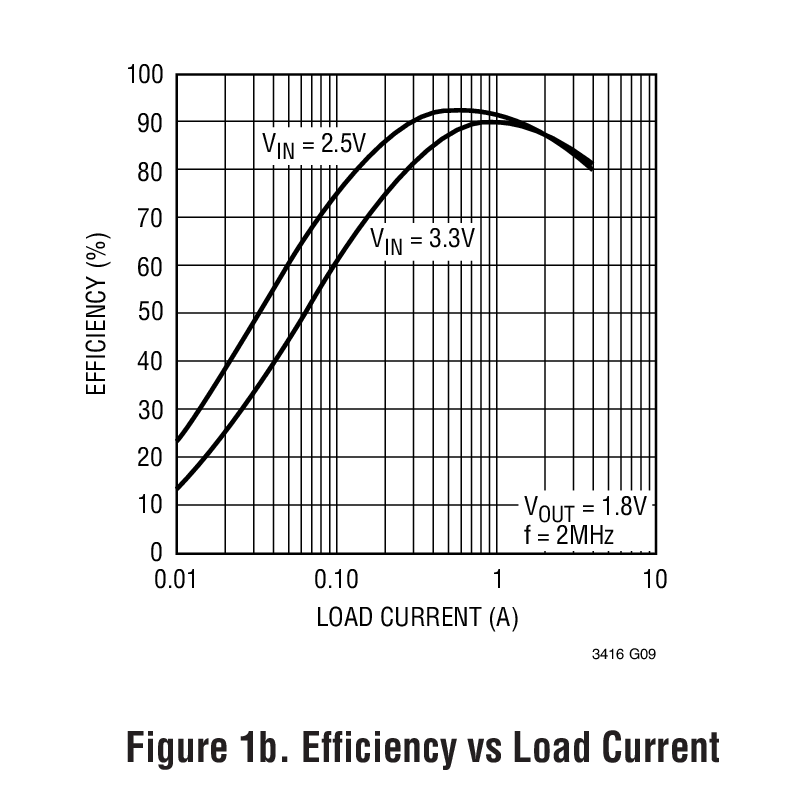

  • 高效率：达 95%
  • 4A 输出电流
  • 低接通电阻 RDS(ON) 内部开关：67mΩ
  • 跟踪输入以提供简易的电源排序
  • 可设置频率范围：300kHz 至 4MHz
  • 2.25V 至 5.5V 输入电压范围
  • ±2% 输出电压准确度
  • 0.8V 基准可提供低输出电压
  • 低压差操作：100% 占空比
  • 电源良好输出电压监视器
  • 过热保护

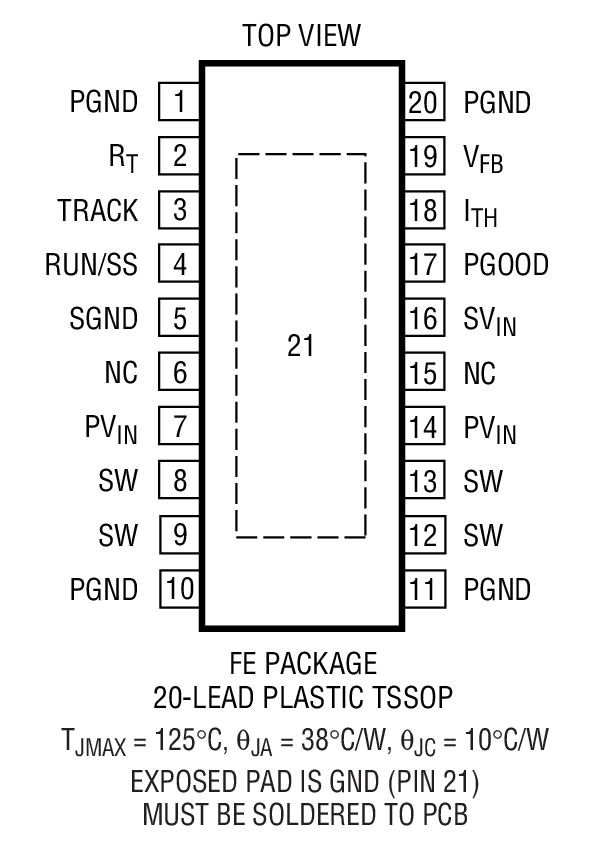

  • 采用 20 引脚耐热性能增强型 TSSOP 封装

更多细节
show more Icon

LTC®3416 是一款高效率、单片式、同步降压型 DC/DC 转换器，该器件采用一种恒定频率、电流模式架构。其工作输入电压范围为 2.25V 至 5.5V，并可在输送高达 4A 输出电流的情况下提供一个 0.8V 至 5V 的稳定输出电压。具 67mΩ 接通电阻的内部同步电源开关提高了效率，并免除了增设一个外部肖特基二极管的需要。开关频率由一个外部电阻器设定。100% 占空比提供了低压差操作，从而延长了便携式系统中的电池使用寿命。OPTI-LOOP® 补偿的运用使得能够在一个很宽的负载和输出电容范围内对瞬态响应进行优化。

LTC3416 工作在强制连续操作模式，并提供了另一个电源轨的跟踪。强制连续操作可降低噪声和 RF 干扰，以及提供卓越的瞬态响应性能。故障保护由一个过流比较器提供，而且可调型补偿允许在一个很宽的负载和输出电容范围内优化瞬态响应。




Applications

  • 便携式仪器
  • 笔记本电脑
  • 分布式电源系统
  • 电池供电型设备
  • POL 电路板电源

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3416

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 08/29/2007
英文

LTC3416: 4A, 4MHz, Monolithic Synchronous Step-Down Regulator with Tracking Data Sheet

打开PDF文件

redirect
213.00K
download

下载 PDF

PDF Vector

PDF

更新 05/10/2010
日文

LTC3416: トラッキング機能付き4A、4MHzモノリシック同期整流式降圧レギュレータ データシート

打开PDF文件

redirect
239.00K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC667A - Demo Manual redirect icon

176.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R457 Reliability Data redirect icon

65.93 K

download

下载 PDF

技术文章

1

PDF Vector

HTML

更新 05/01/2004
英文
4A, 4MHz Monolithic Synchronous Regulator with Tracking Offers a Compact Solution for Power Supply Sequencing redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3416EFE#PBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3416EFE#TRPBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3416EFE#PBF

量产

LTC3416EFE#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3416EFE#PBF

量产

LTC3416EFE#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

软件和型号相关生态系统

部分模型 产品周期 描述
LTC3614
popup image
Cart

量产

4A、4MHz、单片式同步降压型 DC/DC 转换器

评估套件 1

reference details image

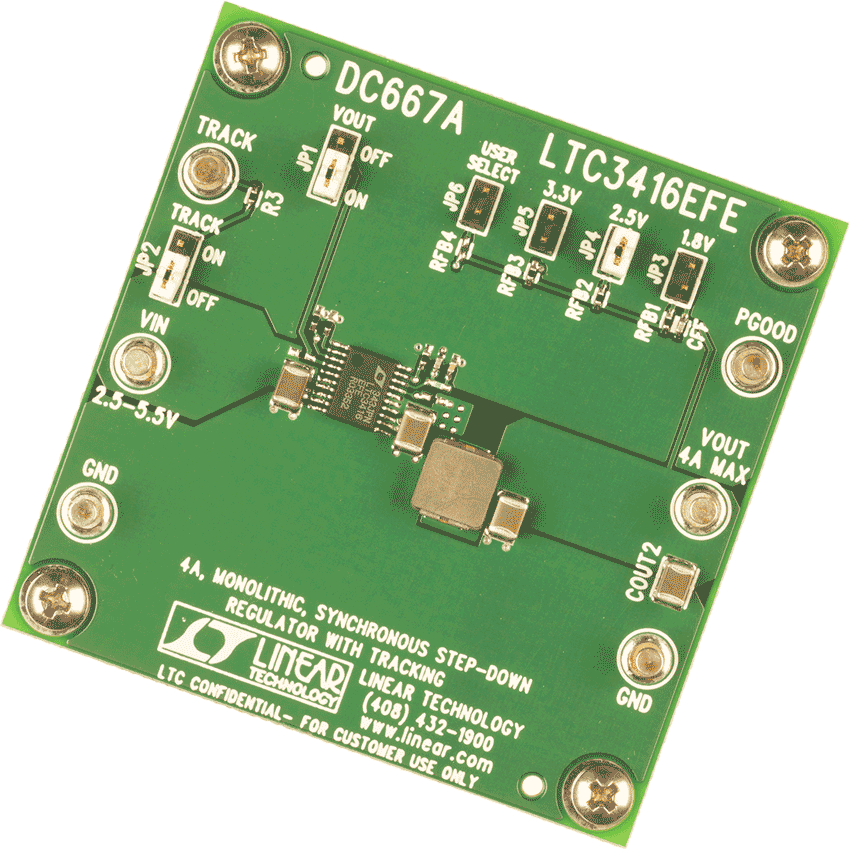

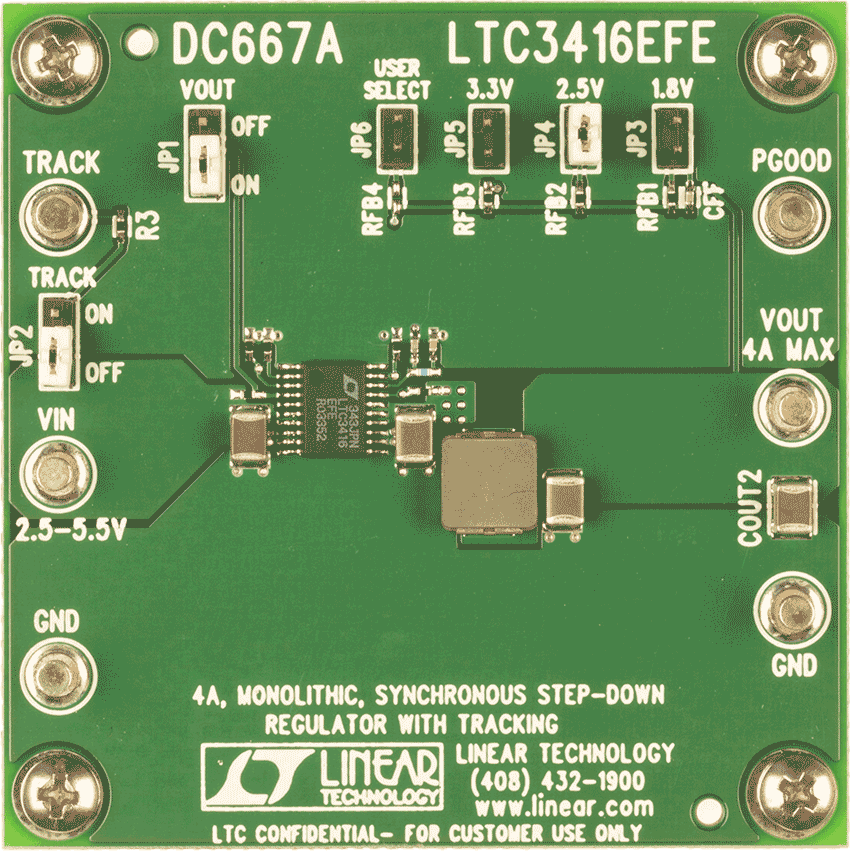

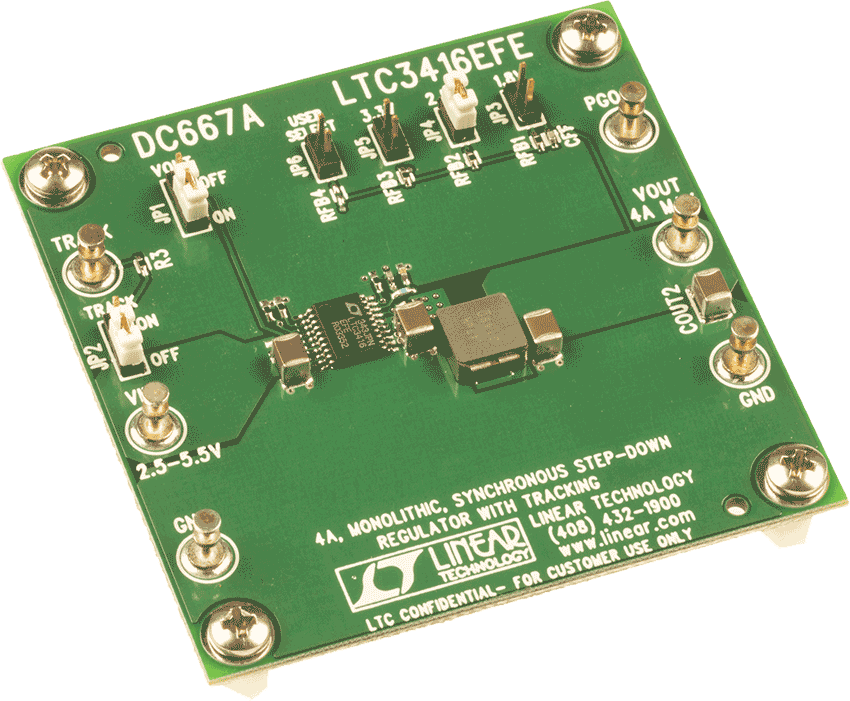

DC667A

LTC3416EFE演示板 | 2.25V ≤ VIN ≤ 5.5V，VOUT= 1.8V/2.5V/3.3V/可调(4A)

zoom

DC667A

LTC3416EFE演示板 | 2.25V ≤ VIN ≤ 5.5V，VOUT= 1.8V/2.5V/3.3V/可调(4A)

download icon

下载

 print icon

打印
DC667A
LTC3416EFE演示板 | 2.25V ≤ VIN ≤ 5.5V，VOUT= 1.8V/2.5V/3.3V/可调(4A)
立即购买 更多内容

产品详情

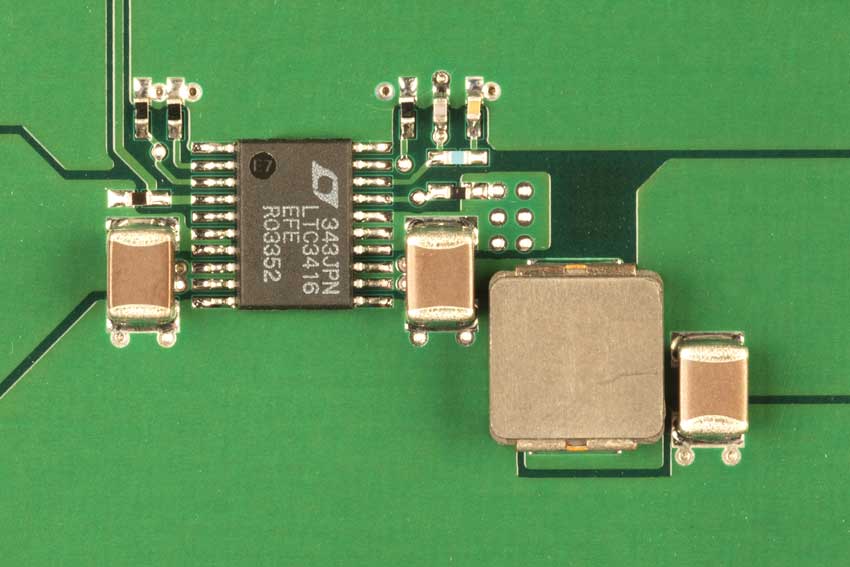

演示电路667是一款高效率、高频率降压转换器，集成了LTC3416单芯片同步稳压器。DC667在强制连续工作模式下工作并对另一个供电轨进行跟踪。它采用2.25V至5.5V输入电压工作并在1.8V、2.5V、3.3V的跳线可选输出电压或用户确定的电压下提供4A输出电流。




资料

pdf icon

PDF

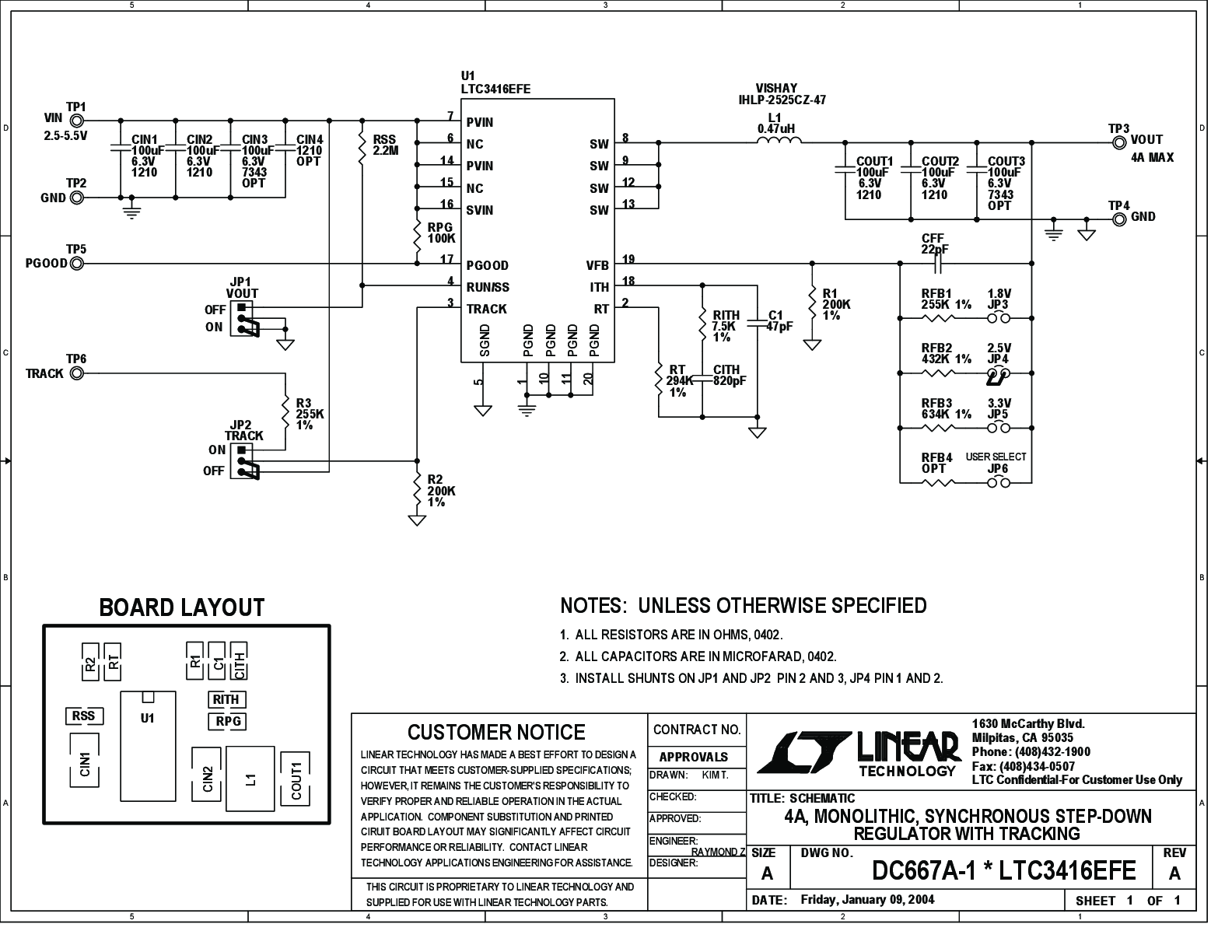

DC667A - Schematic Download

63.00K

pdf icon

PDF

DC667A - Demo Manual Download

176.00K

pdf icon

ZIP

DC667A - Design File Download

647.00K

更多 Arrow image

评估套件1

evaluation kit item images

DC667A

LTC3416EFE演示板 | 2.25V ≤ VIN ≤ 5.5V，VOUT= 1.8V/2.5V/3.3V/可调(4A)

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC3416 - Step-Down (Buck) Regulators Download

2.15 K
