概览
优势和特点
- 高效率：达 95%
- 输出电流：2.5A
- 低静态电流：62μA
- 低接通电阻 RDS(ON) 内部开关：85mΩ
- 可设置频率范围：300kHz 至 4MHz
- 无需肖特基二极管
- 输出电压准确度：±2%
- 0.8V 基准可提供低输出电压
- 可选择的强制连续操作/具可调突发箝位电平的突发模式 (Burst Mode®) 操作
- 可同步开关频率
- 低压差操作：100% 占空比
- 电源良好输出电压监视器
- 过热保护
- 采用 16 引脚耐热增强型 TSSOP 和 QFN 封装
产品详情
LTC®3412 是一款高效率、单片式、同步降压型 DC/DC 转换器，采用一种恒定频率、电流模式架构。其工作输入电压范围为 2.625V 至 5.5V，并可在输送高达 2.5A 输出电流的情况下提供一个 0.8V 至 5V 的可调节型稳压输出。具 85mΩ 接通电阻的内部同步电源开关提高了效率，并免除了增设一个外部肖特基二极管的需要。开关频率可由一个外部电阻器来设定，也可使之与一个外部时钟相同步。100% 占空比提供了低压差操作，从而延长了便携式系统中的电池使用寿命。OPTI-LOOP® 补偿允许在一个很宽的负载和输出电容范围内对瞬态响应进行优化。
可通过配置使 LTC3412 执行突发模式 (Burst Mode®) 操作或强制连续操作。在轻负载条件下，强制连续操作可降低噪声和 RF 干扰，而突发模式操作则可通过减少栅极电荷损失来提供高效率。在突发模式操作中，由于突发箝位电平在外部进行控制，因而能够根据应用的要求来调节输出电压纹波。为了进一步地延长电池的使用寿命，P 沟道 MOSFET 在压差条件下 (100% 占空比) 连续接接通。
应用
- 便携式仪器
- 电池供电型设备
- 笔记本电脑
- 分布式电源系统
- 蜂窝电话
- 数码相机
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R457 Reliability Data3/26/2018PDF65 K
-

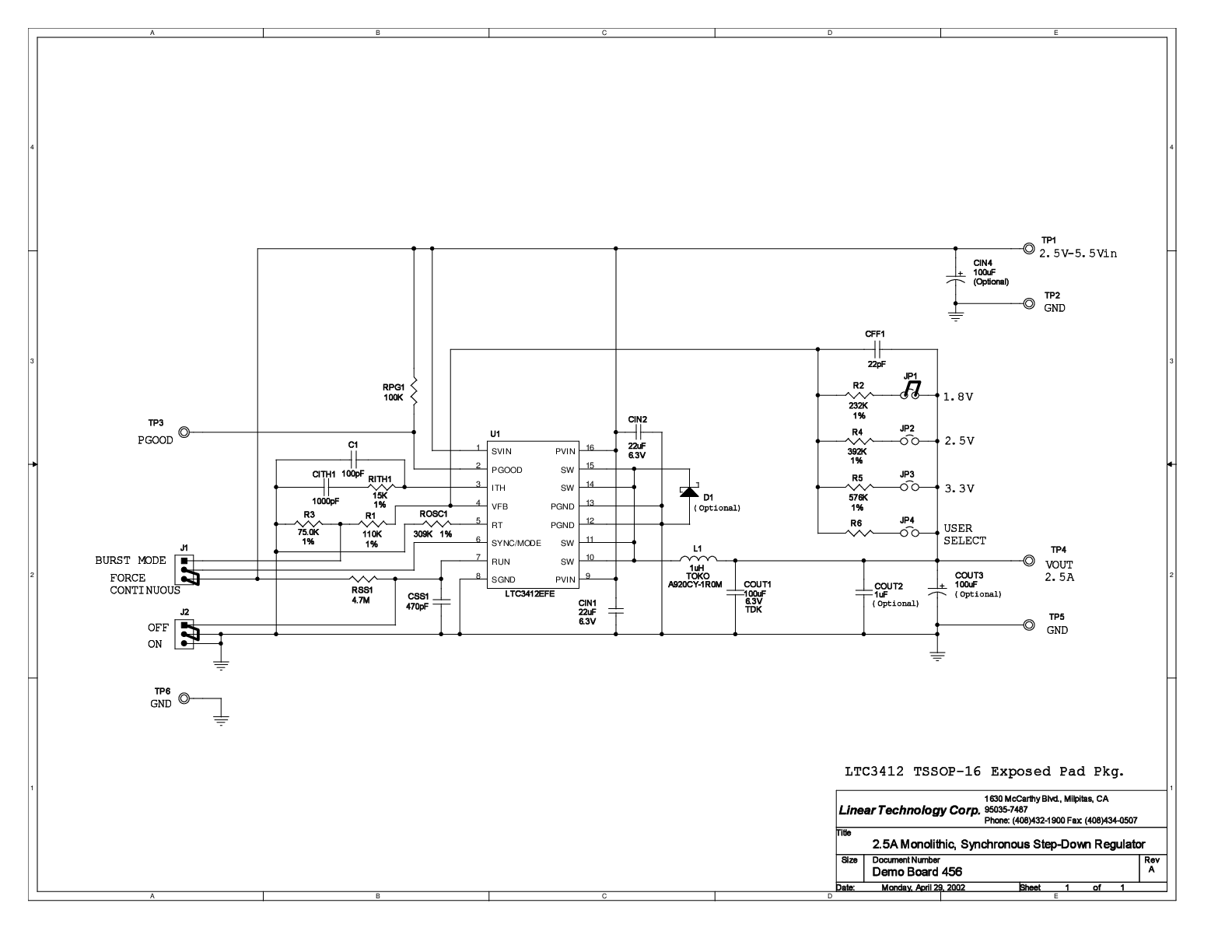

DC456A - Demo Manual9/24/2009PDF60K
工具及仿真模型
LTspice中提供以下器件型号：
LTC3412
LTC3412A
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
如要打开此电路的项目文件，请执行以下操作：
第1步：下载并在计算机上安装LTpowerCAD。
第2步：单击下面的链接，下载特定器件项目文件。
第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
LTpowerCAD中提供以下器件的设计工具：
LTC3412
LTC3412A
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3412EFE#PBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LTC3412EFE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LTC3412EUF#PBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3412EUF#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC3412IFE#PBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LTC3412IFE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| Wafer Fabrication Data | R457 Reliability Data |
