概览

优势和特点

  • 采用纤巧型电容器和电感器
  • 高工作频率:高达 4MHz
  • 低接通电阻 RDS(ON) 内部开关:0.15Ω

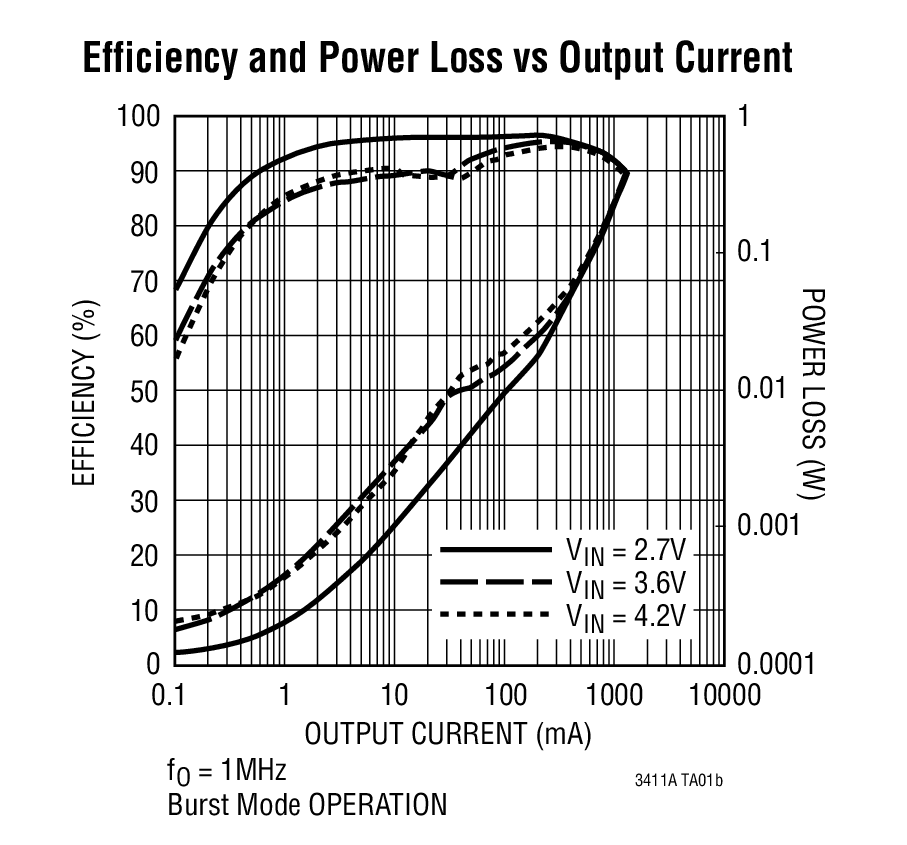

  • 高效率:达 96%
  • 可选的低纹波 (<25mVP-P) 突发模式 (Burst Mode®) 操作:IQ = 40μA
  • 采用陶瓷电容器时可稳定
  • 旨在实现卓越的电压和负载瞬态响应的电流模式操作
  • 短路保护
  • 低压差操作:100% 占空比
  • 低停机电流:IQ ≤ 1μA
  • 输出电压范围:0.8V 至 5V
  • 可同步至外部时钟
  • 支持预偏置输出

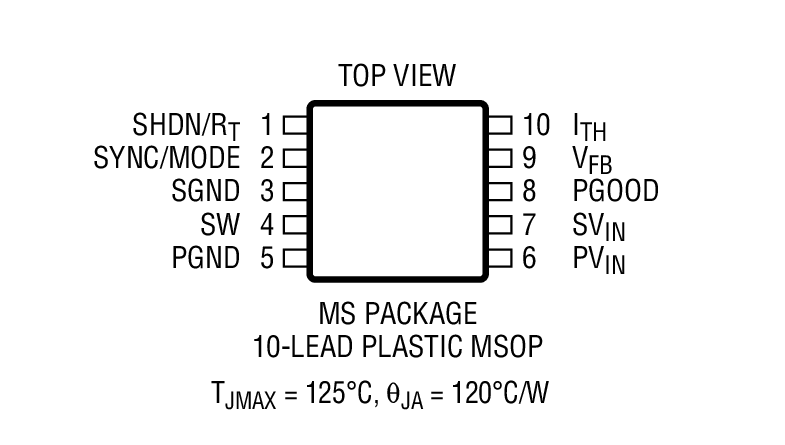

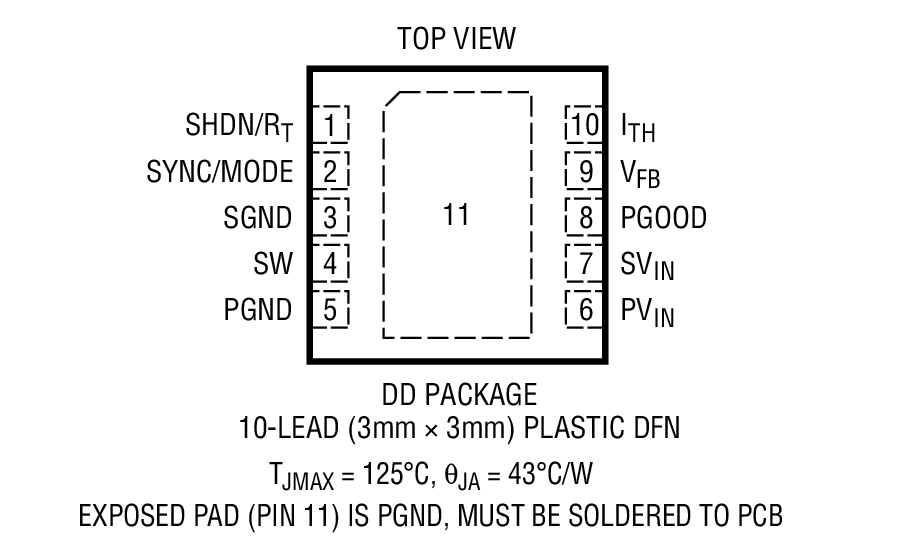

  • 小外形 10 引脚 3mm x 3mm DFN 或 MSOP 封装

产品详情

LTC®3411A 是一款恒定频率、同步降压型 DC/DC 转换器。该器件面向中等功率应用,从一个 2.5V 至 5.5V 输入电压范围获取工作电源,并具有一个可由用户配置的工作频率 (高达 4MHz),因而允许使用纤巧、低成本的电容器和高度 ≤1mm 的电感器。输出电压的可调范围为 0.8V 至 5.5V。内部同步电源开关提供了高效率。LTC3411A 的电流模式架构和外部补偿电路允许在一个很宽的负载和输出电容范围内对瞬态响应进行优化。

当负载电流降至连续操作所要求的水平以下时,可通过配置使 LTC3411A 执行自动节能突发模式操作 (IQ = 40μA),以降低栅极电荷损失。如欲降低噪声和 RF 干扰,则可对 SYNC/MODE 引脚进行配置,以跳过某些脉冲或提供强制连续操作。

为了进一步地延长电池的使用寿命,P 沟道 MOSFET 在压差条件下连续导通 (100% 占空比)。在停机模式中,该器件的吸收电流 <1μA。


应用

  • 笔记本电脑
  • 数码相机
  • 蜂窝电话
  • 手持式仪器
  • 板载电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

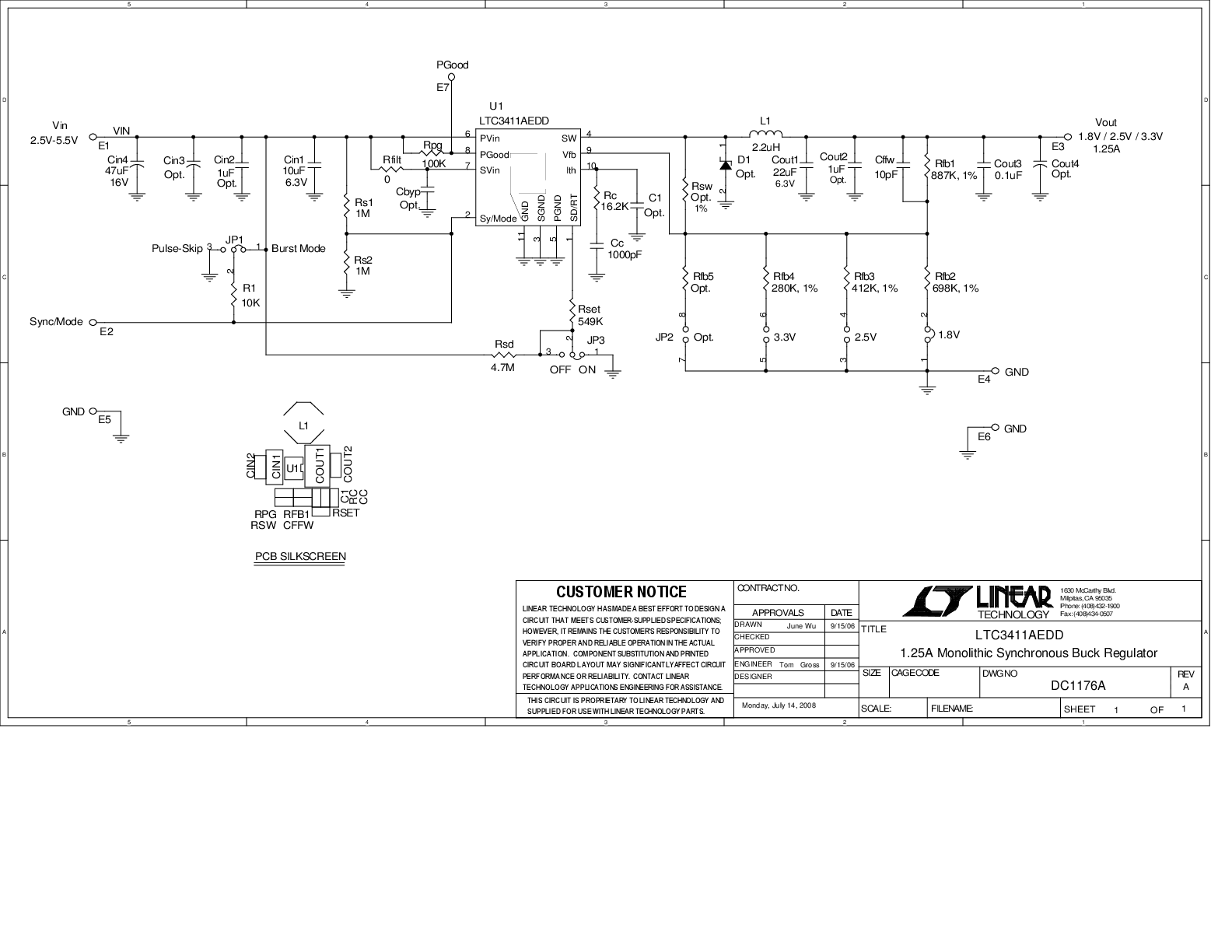

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LTC3411
LTC3411A

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTC3411
LTC3411A
