LTC3411

1.25A、4Mhz、同步降压型DC/DC转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LTC3411 Demo Circuit - 1.25A, 4MHz, Synchronous Step-Down DC/DC Converter (3.3V to 1.0V @ 1A) Download 3.00KB LTspice LTC3411 - Step-Down (Buck) Regulators Download 2.04 KB
产品模型 8
特性

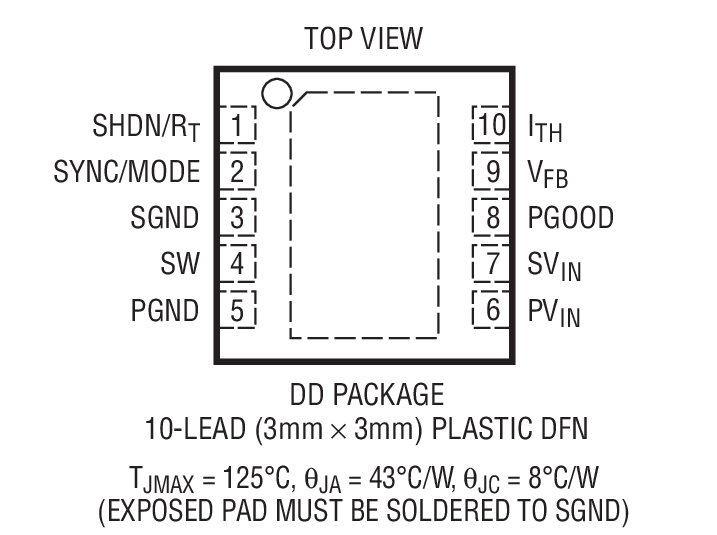

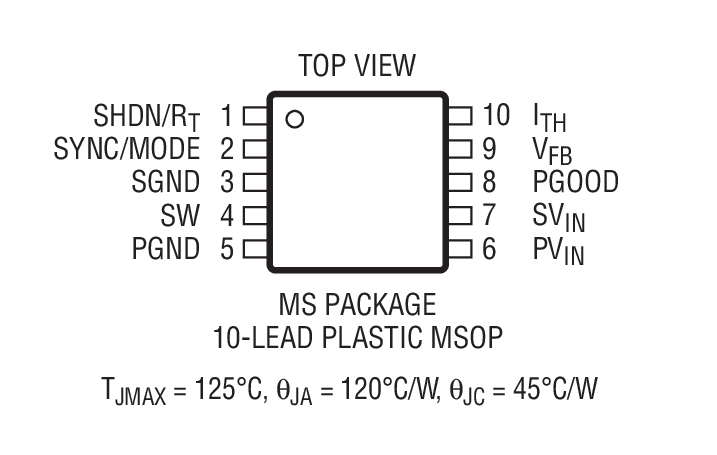

  • 小型 10 引脚 MSOP 或 DFN 封装
  • 采用纤巧型电容器和电感器
  • 高频操作：高至 4MHz
  • 高开关电流：1.6A
  • 低 RDS(ON) 内部开关：0.110Ω
  • 高效率：达 95%
  • 采用陶瓷电容器时保持稳定
  • 旨在获得卓越的电压和负载瞬态响应的电流模式操作
  • 短路保护
  • 低压降操作：100% 占空比
  • 低停机电流：IQ ≤ 1µA
  • 低静态电流：60µA
  • 输出电压从 0.8V 至 5V
  • 可选突发模式 (Burst Mode®) 操作
  • 可与外部时钟同步



更多细节
show more Icon

LTC3411是一款恒定频率、同步降压型DC/DC转换器。该器件面向中等功率应用，工作输入电压范围为2.63V至5.5V，并具有高达4MHz的用户可配置工作频率，因而允许采用小型、低成本的电容以及高度≤2mm的电感。输出电压可在0.8V至5V范围内调整。额定峰值电流为1.6A的内部同步0.11Ω功率开关提供了高效率。LTC3411所采用的电流模式架构和外部补偿功能可针对各种负载和输出电容优化瞬态响应。

LTC3411可配置成自动节电的突发模式操作，以便在负载电流降至连续操作所需水平以下时减少栅极电荷损耗。为了降低噪声和RF干扰，可通过SYNC/MODE引脚配置来执行脉冲跳跃或提供强制连续操作。

为了进一步延长电池的使用寿命，P沟道MOSFET在低压降条件下（100%占空比）连续导通，并具有60μA的低静态电流。在关断模式下，该器件的电流消耗<1μA。




应用

  • 笔记本计算机
  • 数码相机
  • 蜂窝电话
  • 手持式仪器仪表
  • 板载电源



Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LTC3411 Demo Circuit - 1.25A, 4MHz, Synchronous Step-Down DC/DC Converter (3.3V to 1.0V @ 1A) Download 3.00KB LTspice LTC3411 - Step-Down (Buck) Regulators Download 2.04 KB
产品模型 8
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3411

文档

7
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 设计笔记
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 11/21/2008
英文

LTC3411: 1.25A, 4MHz, Synchronous Step-Down DC/DC Converter Data Sheet

打开PDF文件

redirect
252.00K
download

下载 PDF

PDF Vector

PDF

更新 03/13/2009
日文

LTC3411: 1.25A、4MHz、同期整流式降圧DC/DCコンバータ データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

设计笔记

3

PDF Vector

PDF

更新 03/26/2014
英文
DN304 - 4MHz Monolithic Synchronous Step-Down Regulators Bring High Efficiency to Space-Sensitive Applications redirect icon

106.00K

download

下载 PDF

PDF Vector

PDF

更新 08/09/2004
中文
DN304 4MHz Monolithic Synchronous Step-Down Regulators Bring High Efficiency to Space-Sensitive Applications redirect icon

934.00K

download

下载 PDF

PDF Vector

PDF

更新 02/25/2008
日文
DN304 省スペースで高効率な4MHzモノリシック同期式降圧レギュレータ redirect icon

285.00K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC441A - Demo Manual redirect icon

474.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R457 Reliability Data redirect icon

65.93 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3411EDD#PBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3411EDD#TRPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3411EMS#PBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3411EMS#TRPBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3411IDD#PBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3411IDD#TRPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3411IMS#PBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3411IMS#TRPBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3411EMS#PBF

量产

LTC3411EMS#TRPBF

量产

LTC3411IMS#PBF

量产

LTC3411IMS#TRPBF

量产

pdf

PCN20_0130_Form

external-icon

xls

Material_Report

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3411EMS#PBF

量产

LTC3411EMS#TRPBF

量产

LTC3411IMS#PBF

量产

LTC3411IMS#TRPBF

量产

pdf

PCN20_0130_Form

external-icon

xls

Material_Report

Download

软件和型号相关生态系统

部分模型 产品周期 描述
LTC3411A
popup image
Cart

量产

1.25A、4MHz、同步降压型 DC/DC 转换器

评估套件 1

reference details image

DC441A

DC441A——LTC3411EMS | 2.65V ≤ VIN ≤ 5.5V，VOUT = 1.8V/2.5V/3.3V (1.25A)

zoom

DC441A

DC441A——LTC3411EMS | 2.65V ≤ VIN ≤ 5.5V，VOUT = 1.8V/2.5V/3.3V (1.25A)

download icon

下载

 print icon

打印
DC441A
DC441A——LTC3411EMS | 2.65V ≤ VIN ≤ 5.5V，VOUT = 1.8V/2.5V/3.3V (1.25A)
立即购买 更多内容

产品详情

演示电路441是一款恒频降压转换器，采用LTC3411单芯片同步降压稳压器。DC441具有2.65V至5.5V的输入电压范围，能够提供高达1.25A的输出电流。如果输入电压需低至2.5V，可选择使用LTC3411A。通过适当的跳线连接，可将DC441的输出电压设置为1.8V、2.5V或3.3V，或将其设置为低至0.8V的可调值，即LTC3411的基准电压。

资料

pdf icon

ZIP

DC441A - Design File Download

883.00K

pdf icon

PDF

DC441A - Demo Manual Download

474.00K

pdf icon

PDF

DC441A - Schematic Download

19.00K

更多 Arrow image

评估套件1

evaluation kit item images

DC441A

DC441A——LTC3411EMS | 2.65V ≤ VIN ≤ 5.5V，VOUT = 1.8V/2.5V/3.3V (1.25A)

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC3411 Demo Circuit - 1.25A, 4MHz, Synchronous Step-Down DC/DC Converter (3.3V to 1.0V @ 1A) Download

3.00K

spice tool Lt Spice

LTC3411 - Step-Down (Buck) Regulators Download

2.04 K
