概览
优势和特点

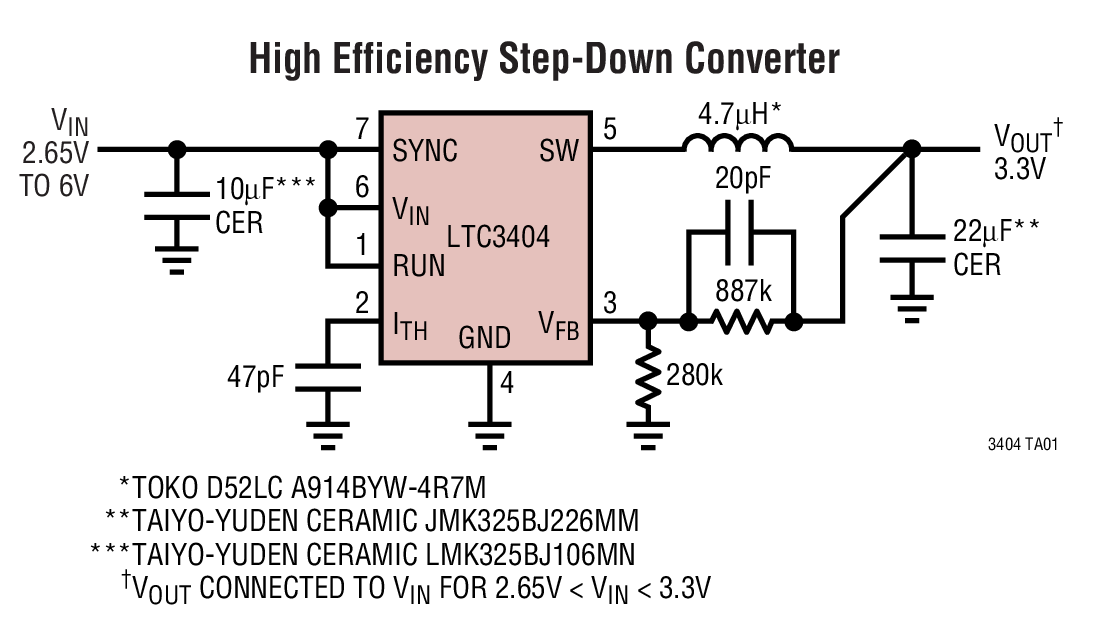

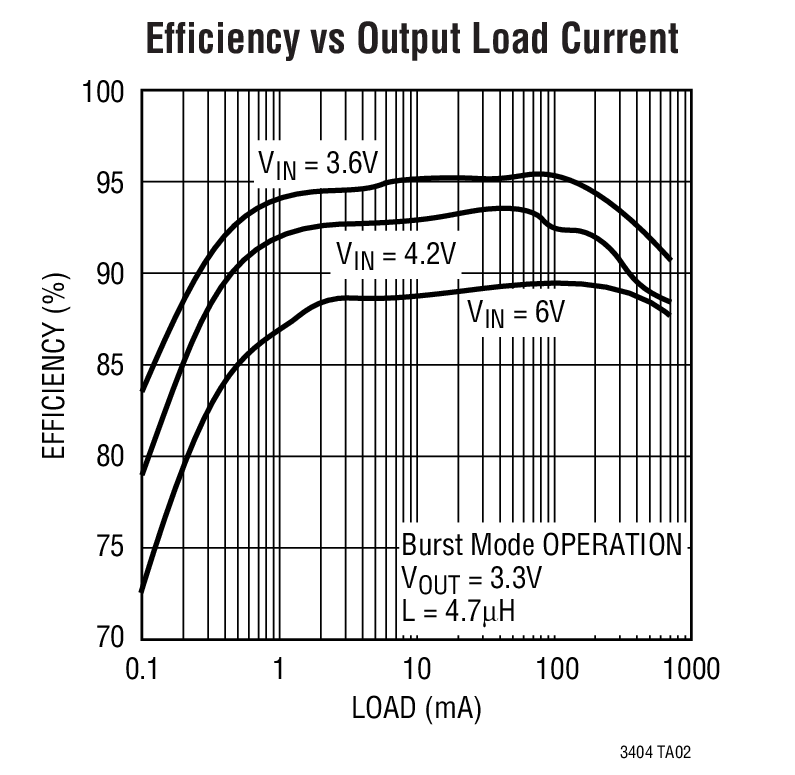

- 高效率：高达 95%
- 非常低的静态电流：工作期间仅为 10µA
- VIN = 3.3V 时输出电流为 600mA
- 2.65V 至 6V 输入电压范围
- 1.4MHz 恒定频率工作
- 可同步范围由 1MHz 至 1.7MHz
- 可选的突发模式 (Burst Mode™) 工作或脉冲跳跃模式
- 无需肖特基二极管
- 低压降工作：100% 占空比
- 0.8V 基准电压允许低电压输出
- 停机模式吸取 < 1µA 的供电电流
- ±2% 输出电压精度
- 电流模式控制可获得极佳电压和负载瞬态响应
- 过流和过温保护

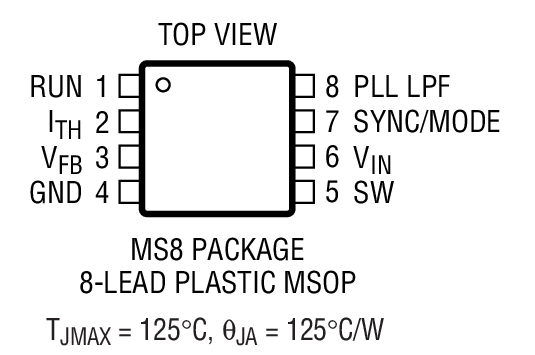

- 采用 8 引线 MSOP 封装
产品详情
LTC®3404 是一种采用恒定频率、电流模式架构的高效单片同步降压稳压器。工作时供电电流仅为 10mA，停机时则下降至 < 1µA。2.65V 至 6V 的输入电压范围使得 LTC3404 非常适合单节锂离子电池供电的应用。100% 占空比提供了低压降工作，延长了便携系统中的电池寿命。
开关频率内部设置为 1.4MHz，允许采用小型表面贴装电感器和电容器。对于噪声敏感的应用， LTC3404 可以外部同步到 1MHz 至 1.7MHz。在同步过程中或当 SYNC/MODE 引脚下拉到低电平时，突发模式会被禁止，从而避免与音频电路干扰的低频纹波。
内部同步开关提高了效率并消除了对外接肖特基二极管的需求。采用 0.8V 反馈基准电压很容易支持低输出电压。LTC3404 采用一种节省空间的 8 引线 MSOP 封装。
对于较高输入电压 (11V 最大绝对值) 应用，请参考 LTC1877 的数据手册。
应用
- 蜂窝电话
- 无线和 DSL 调制解调器
- 个人信息装置
- 便携仪器
- 分布式电源系统
- 电池供电设备
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

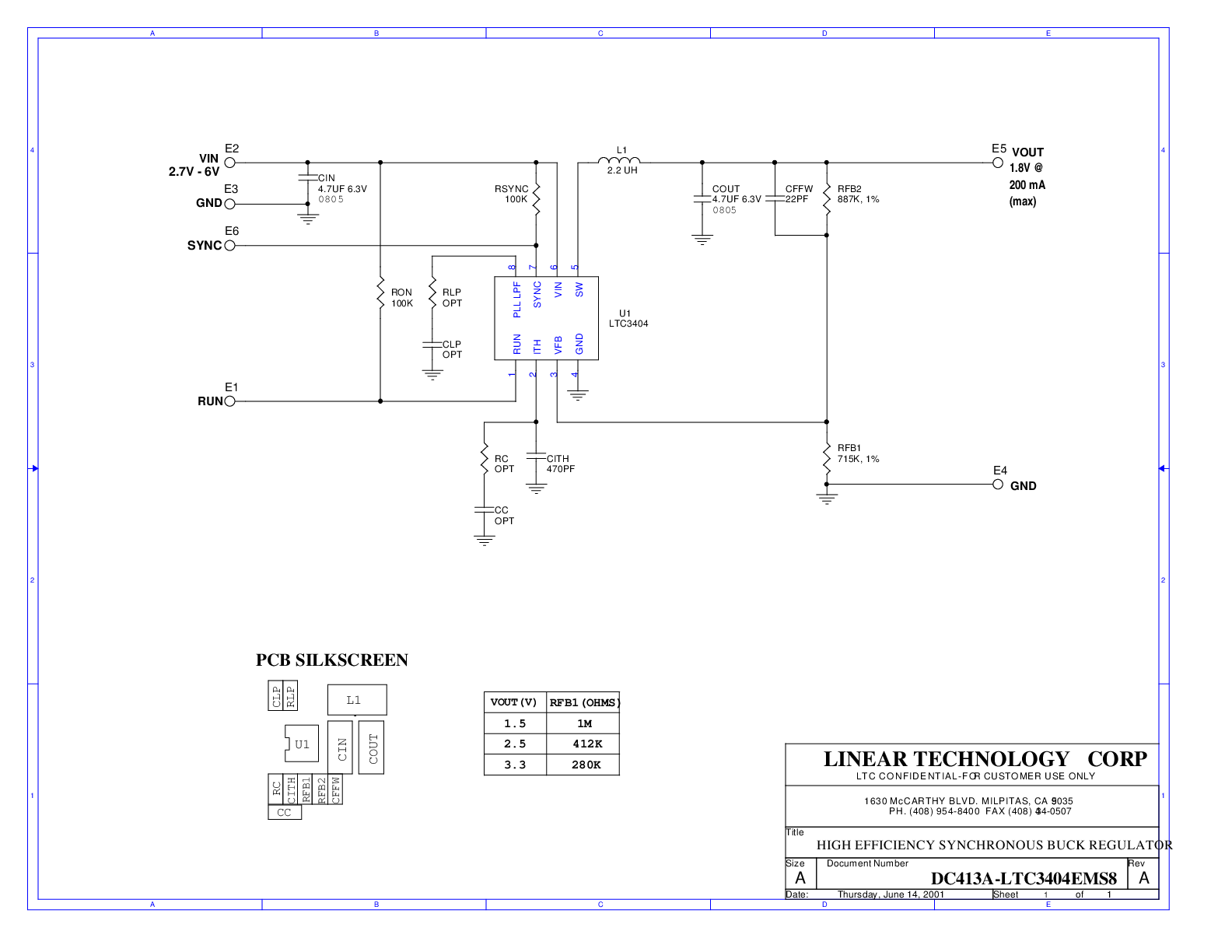

评估套件 (1)
参考资料
-
R419 Reliability Data3/22/2018PDF27 K
-
1.4MHz Switching Regulator Draws Only 10µA Supply Current11/1/2000 LT Journal
