概览
优势和特点
- 0.3V 至 3.5V 的动态可调节输出

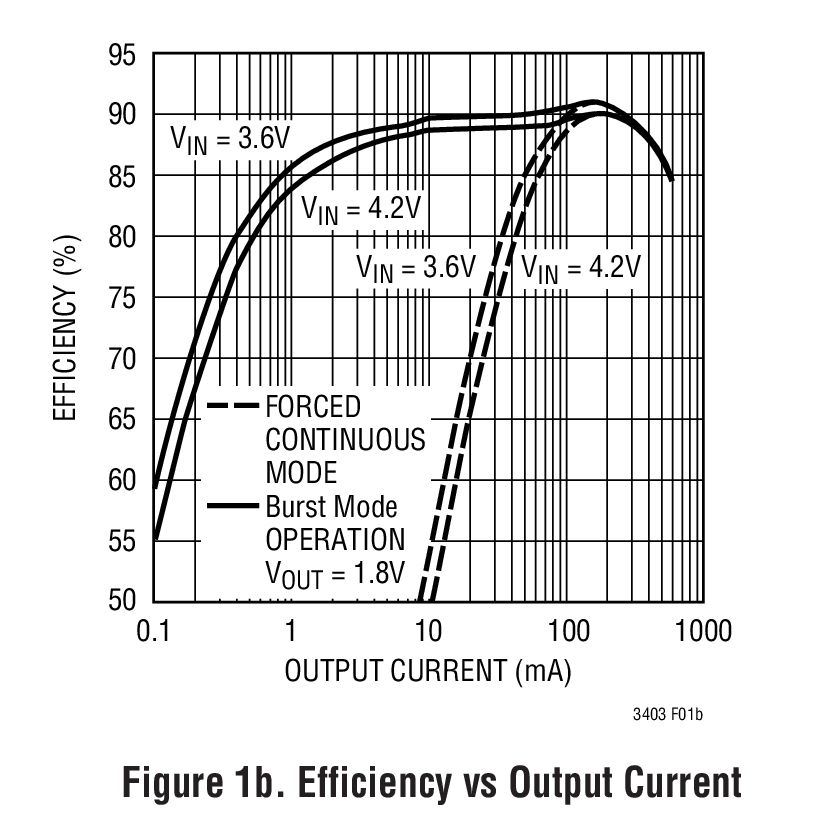

- 非常低的静态电流：操作期间仅为 20μA
- 600mA 输出电流
- 内部 P 沟道 MOSFET 旁路晶体管
- 高效率：达 96%
- 1.5MHz 恒定频率操作
- 无需肖特基二极管
- 低压差操作：100% 占空比
- 2.5V 至 5V 输入电压范围
- 驱动任选的外部 P 沟道 MOSFET
- 停机模式吸收 < 1μA 的电源电流
- 电流模式操作用于实现卓越的电压和负载瞬态响应
- 过热保护

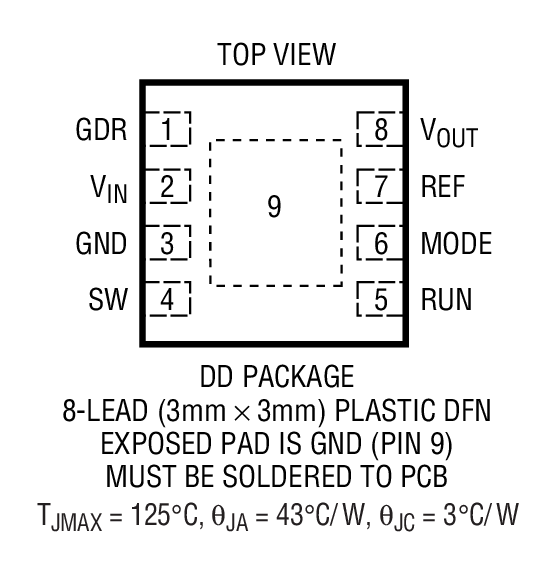

- 采用 8 引脚 3mm x 3mm DFN 封装
产品详情

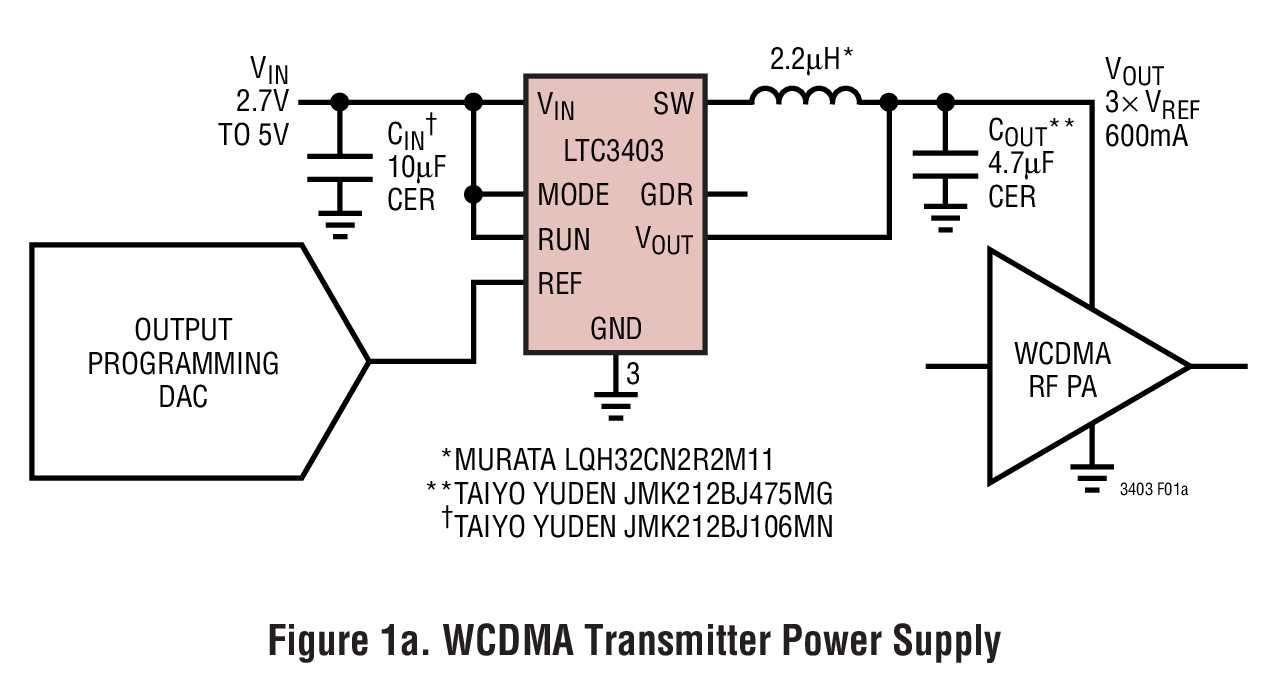

LTC®3403 是一款高效率、单片式、同步降压型稳压器，该器件专为 WCDMA 功率放大器应用而优化。输出电压可在 0.3V 至 3.5V 的范围内进行动态设置。在 VOUT > 3.6V 时，一个内部旁路 P 沟道 MOSFET 把 VOUT 直接连接至 VIN，从而消除了通过电感器所产生的功耗。可选的强制连续模式实现了针对控制输入的快速 VOUT 响应。
电源电流在突发模式 (Burst Mode®) 操作中仅为 20μA，并在停机模式中降至 <1μA。2.5V 至 5V 的输入电压范围使得 LTC3403 非常适合由单节锂离子电池供电的应用。100% 占空比提供了低压差操作，从而可延长便携式系统中的电池使用寿命。
开关频率在内部设定为 1.5MHz，因而允许使用小的表面贴装型电感器和电容器。内部同步开关提高了效率并免除了增设外部肖特基二极管的需要。
LTC3403 采用外形扁平的 8 引脚 3mm x 3mm DFN 封装。
应用
- WCDMA 蜂窝电话功率放大器
- 无线调制解调器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
文档
Reliability Data (1)

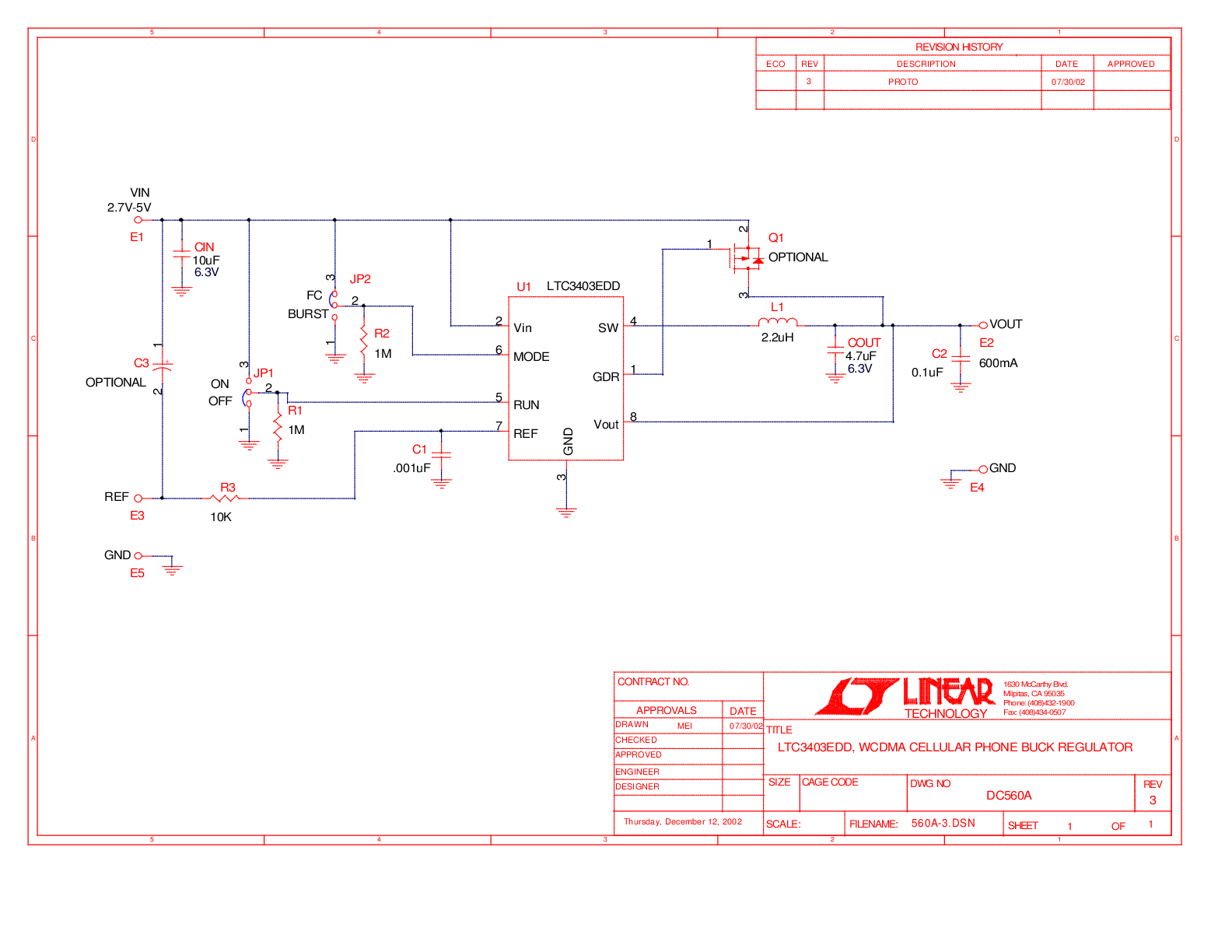

评估板套件使用手册 (1)
