概览

优势和特点

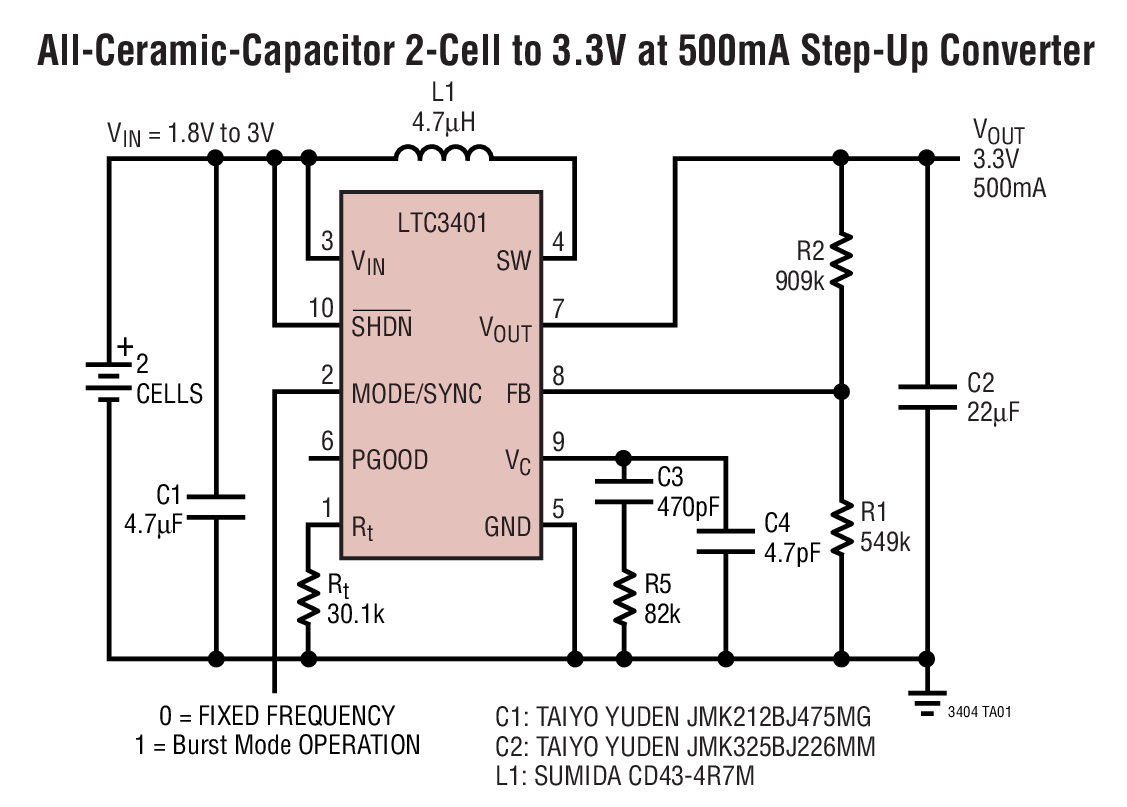

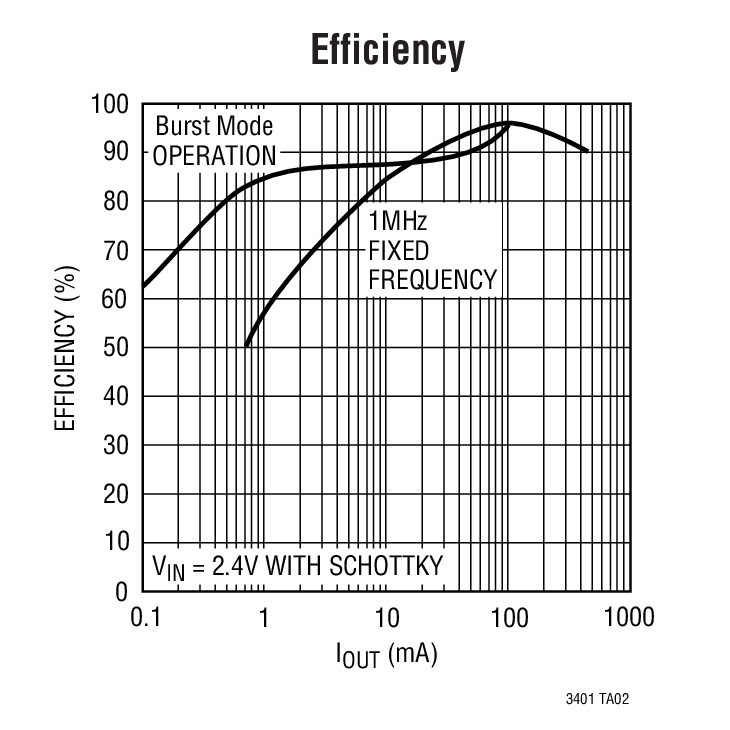

  • 同步整流：效率高达 97%
  • 1A 开关额定电流
  • 固定频率工作高达 3MHz
  • 宽输入范围：工作时为 0.5V 至 5.5V
  • 非常低的静态电流：突发模式 (Burst Mode®) 操作时为 38µA
  • 2.6V 至 5.5V 的可调输出电压
  • 0.85V (典型值) 启动电压
  • 不需要外部肖特基二极管 (VOUT < 4.3V)
  • 可同步的开关频率
  • 突发模式使能控制
  • 抗振铃控制可降低开关噪声
  • PGOOD 输出
  • OPTI-LOOP® 补偿
  • 非常低的停机电流：< 1µA

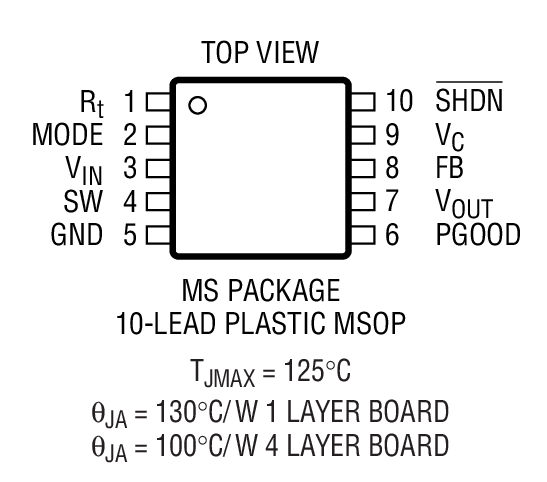

  • 小外形 10 引脚 MSOP 封装

产品详情

LTC®3401 是一款高效率、固定频率、升压型 DC/ DC 转换器，可在低于 1V 的输入电压下工作。该器件包括一个 0.16Ω N 沟道 MOSFET 开关和一个 0.18Ω P 沟道同步整流器。开关频率高达 3MHz，并可采用外部定时电阻器来设置，而振荡器可同步至一个外部时钟。一个外部肖特基二极管是任选的，但是它能稍微提高效率。

在突发模式操作时，静态电流仅为 38µA，从而最大限度延长了便携式应用中的电池寿命。突发模式操作是由用户控制的，而且可以通过将 MODE/SYNC 引脚驱动为高电平来启用。如果 MODE/SYNC 引脚具有一个时钟或被驱动为低电平，则固定频率开关操作被启用。

其他特点包括 1µA 停机功能、抗振铃控制、漏极开路电源良好输出、热停机和电流限制。LTC3401 采用 10 引脚耐热性能增强型 MSOP 封装。电流较高的应用应采用额定电流为2A的同步升压型转换器 LTC3402。要求 VOUT < 2.6V 的应用则应使用 LTC3423。


应用

  • 寻呼机
  • 手持式仪器
  • 无绳电话
  • 无线手机
  • GPS 接收机
  • 电池备份
  • CCFL 背光灯

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (1)

参考资料

  • 查看全部 (6)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 应用笔记 (1)
  • 用户手册 (1)
  • 设计笔记 (1)
  • 技术文章 (1)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号：

    LTC3401
