特性
- 宽 VIN 范围：3V 至 20V
- 宽 VOUT 范围：0.4V 至 0.83 • VIN
- 8× 1.5A 降压功率级，可配置为 1 至 4 个输出通道
- 15 种独特的引脚可选输出配置（每个通道 1.5A 至 12A）
- 内部升压电容器可减小 PCB 空间
- 空载 IQ 27µA 支持 1 个降压；42µA 支持全部降压
- 所有通道上的精度为 1% VOUT
- 峰值电流模式控制（Burst Mode® 运行/强制连续）
- 精确 RUN 输入，为上电时序控制提供单独的 PGOOD 输出
- 1MHz 至 3MHz 频率（RT 可编程，PLL 同步或内部 2MHz 振荡器）
- TEMP 引脚输出可指示裸片温度
- 输出电流监控器
- 差分输出检测
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

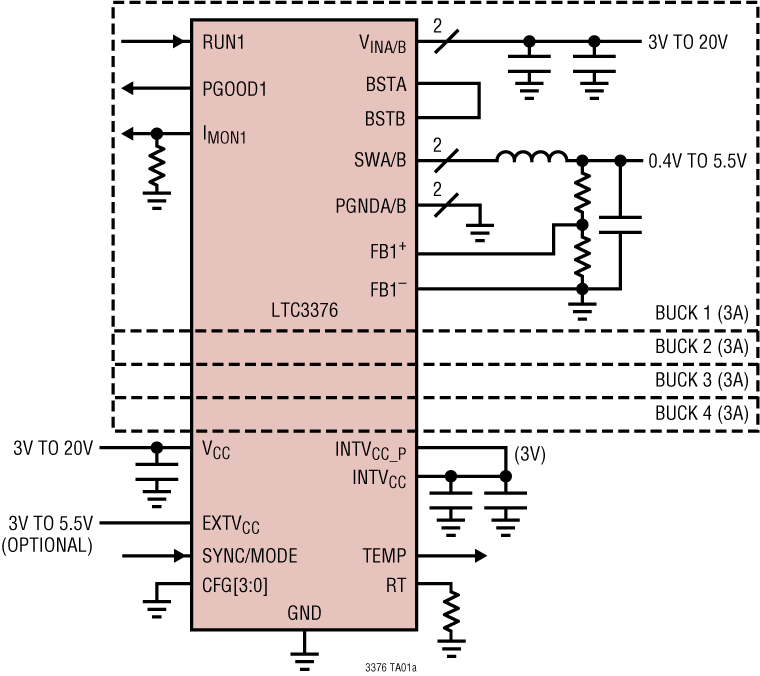

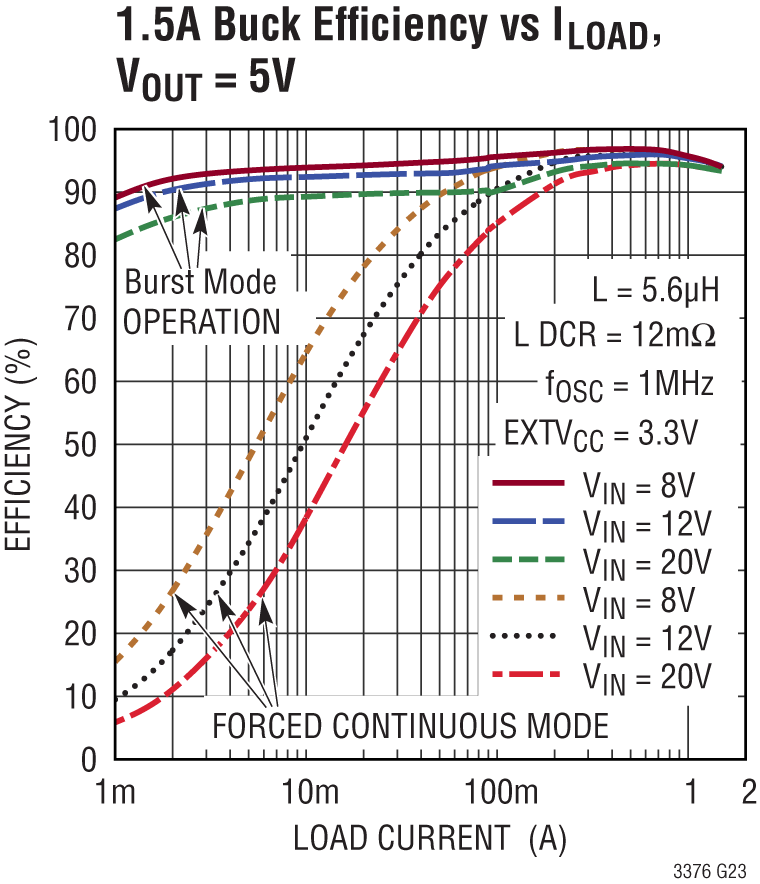

LTC3376 是一款高度灵活的多输出电源 IC。该器件包含四个同步降压转换器 (配置为共享 8 个 1.5A 功率级)，依靠独立的 3V 至 20V 输入供电。DC/DC 通过引脚可搭接的 CFG0 至 CFG3 引脚指定到 15 种功率配置中的一种。LTC3376 将陶瓷电容器集成在封装中 (用于 BST 引脚)，从而节省 PCB 空间。常用的降压开关频率可以使用一个外部电阻器设置、同步至一个外部振荡器、或设定为默认的内部 2MHz 时钟。
所有 DC/DC 的工作模式都可以通过 SYNC/MODE 引脚进行编程，以执行突发模式 (Burst Mode) 或强制连续模式操作。当每个被使能的 DC/DC 位于其最终输出的规定百分比范围以内时，PGOOD1 至 PGOOD4 输出发出指示信号。
电流监视器可对每个降压转换器的负载进行外部监视。EXTVCC 引脚允许内部电路采用 3V 至 5.5V 电源轨供电运行，以提高效率。

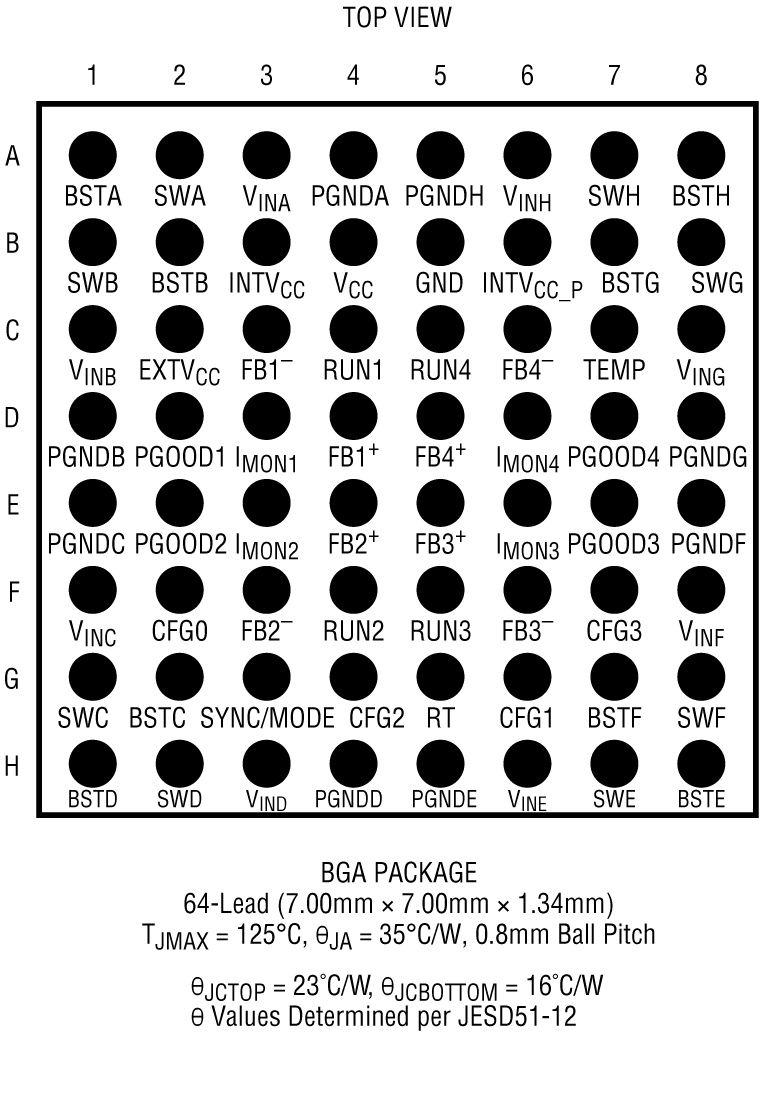

精准 RUN 引脚门限有助于实现上电排序。LTC3376 采用 64 引脚 7mm × 7mm BGA 封装 (0.8mm 焊球间距)。
应用
- 电信/工业
- 12V 分布式电源系统
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3376
文档
筛查
1 应用
-
全部
-
数据手册
-
可靠性数据
-
技术文章
-
全部
-
英文
-
日文
-
中文
数据手册
2
可靠性数据
1
26.95 K
技术文章
3
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
视频
3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC3376EY#PBF |
64-Lead BGA (7mm x 7mm x 1.34mm)
|
|
|
| LTC3376IY#PBF |
64-Lead BGA (7mm x 7mm x 1.34mm)
|
|
- LTC3376EY#PBF
- 引脚/封装图-中文版
-
64-Lead BGA (7mm x 7mm x 1.34mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC3376IY#PBF
- 引脚/封装图-中文版
-
64-Lead BGA (7mm x 7mm x 1.34mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
7月 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTC3376EY#PBF
量产
LTC3376IY#PBF
量产
4月 25, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTC3376EY#PBF
量产
LTC3376IY#PBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
7月 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTC3376EY#PBF
量产
LTC3376IY#PBF
量产
4月 25, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTC3376EY#PBF
量产
LTC3376IY#PBF
量产
软件和型号相关生态系统
评估套件 1
DC2966A
LTC3376 演示板 | 具有 8 个可配置 1.5A 功率级 (配置 CFG[3:0] = 0000) 的 20V、4 通道降压 DC/DC
产品详情

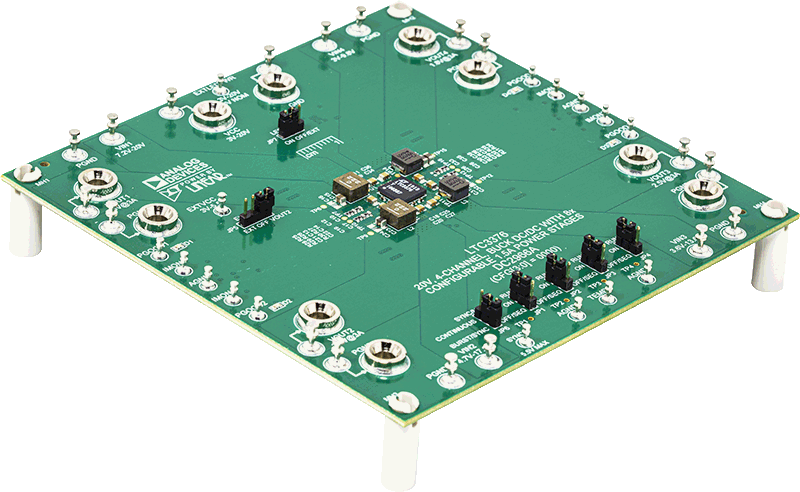

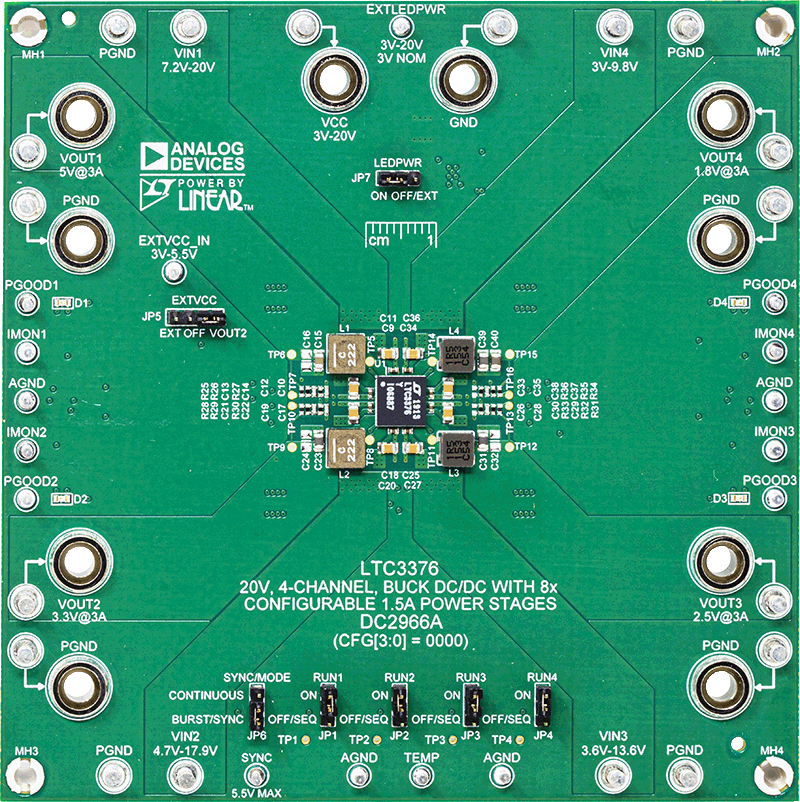

演示电路 DC2966A 展示了在配置 CFG[3:0] = 0000 下运行的 LTC3376 4 通道可配置降压稳压器。这将 LTC3376 设置为充当四路降压稳压器，此时它具有全部四个可能的输出，每个输出能够提供 3A。默认情况下，输出 1～4 被分别设定为 5V、3.3V、2.5V 和 1.8V。
可以个别地启用、停用输出，或对其进行排序。默认情况下，所有通道输入都是独立的，但可以将电路板配置为通过一个公共输入为所有或某些通道供电。每个通道具有一个 PGOOD LED 指示灯，用于指示其输出在期望的范围内处于调节状态。开关操作能够支持突发模式，以在低负载电流下实现高效率操作，但是也可以强制进入连续 PWM 模式，以实现更具确定性的 EMI。。

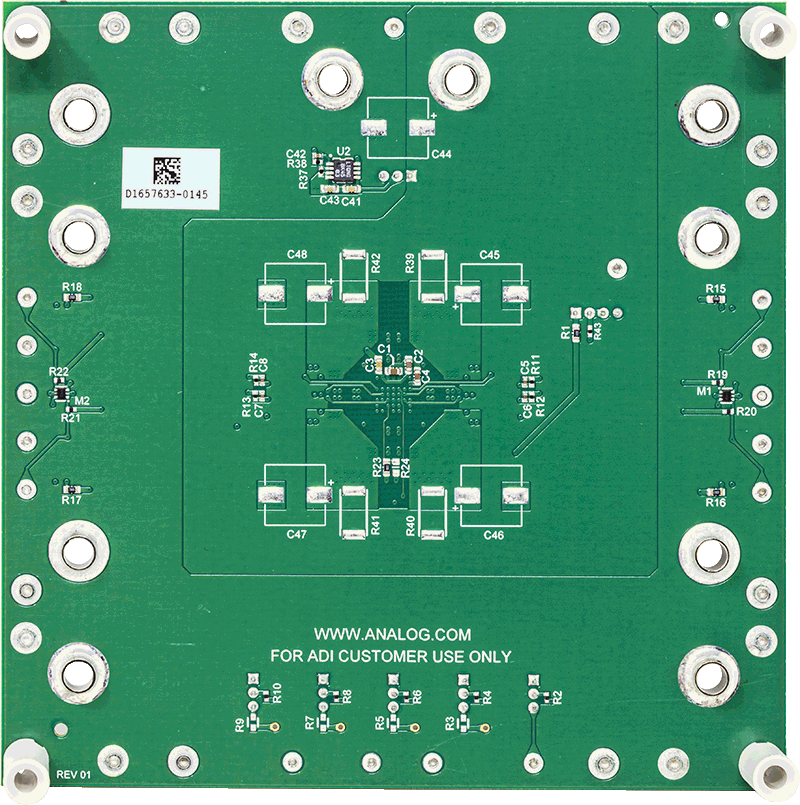

PCB 布局分为 6 层，而且演示电路提供对 LTC3376 所有功能的访问。
